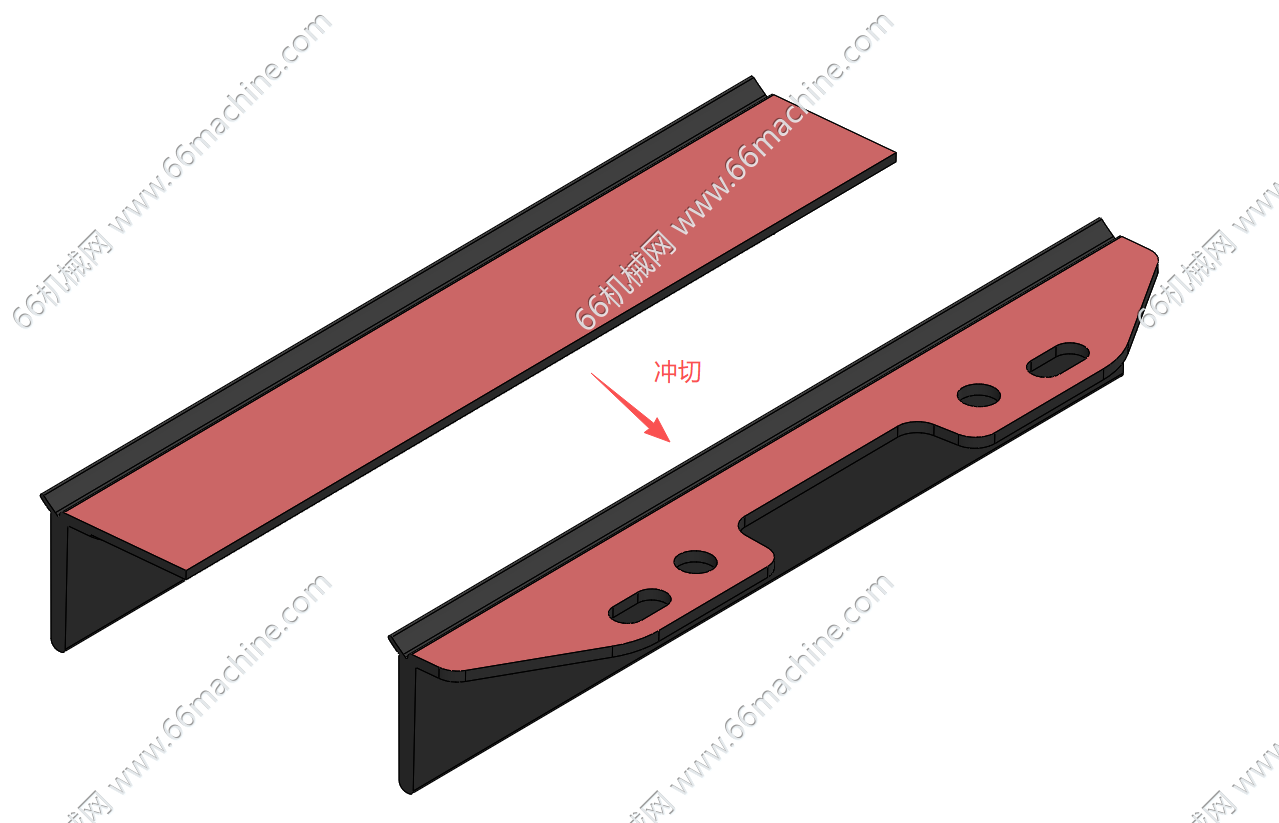

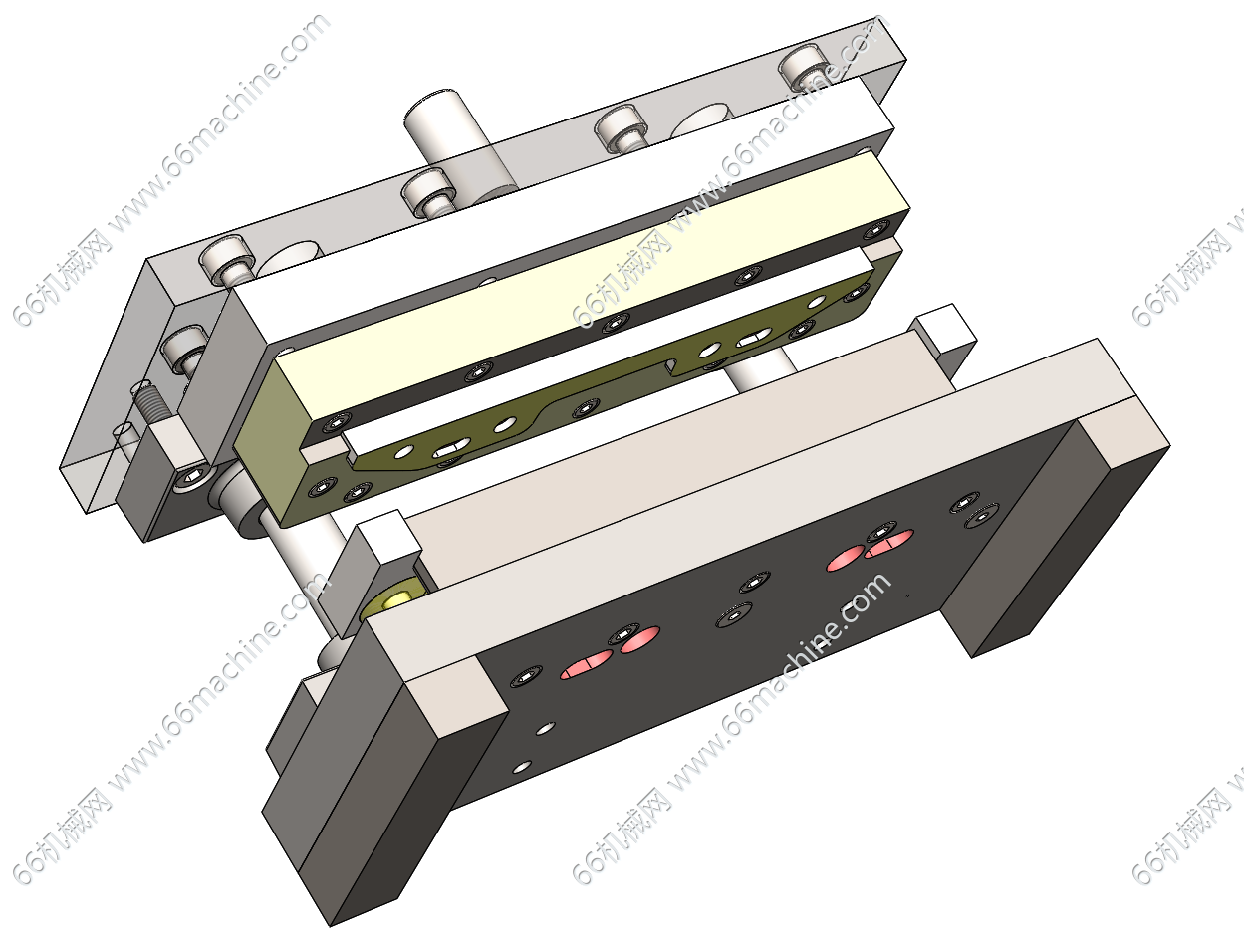

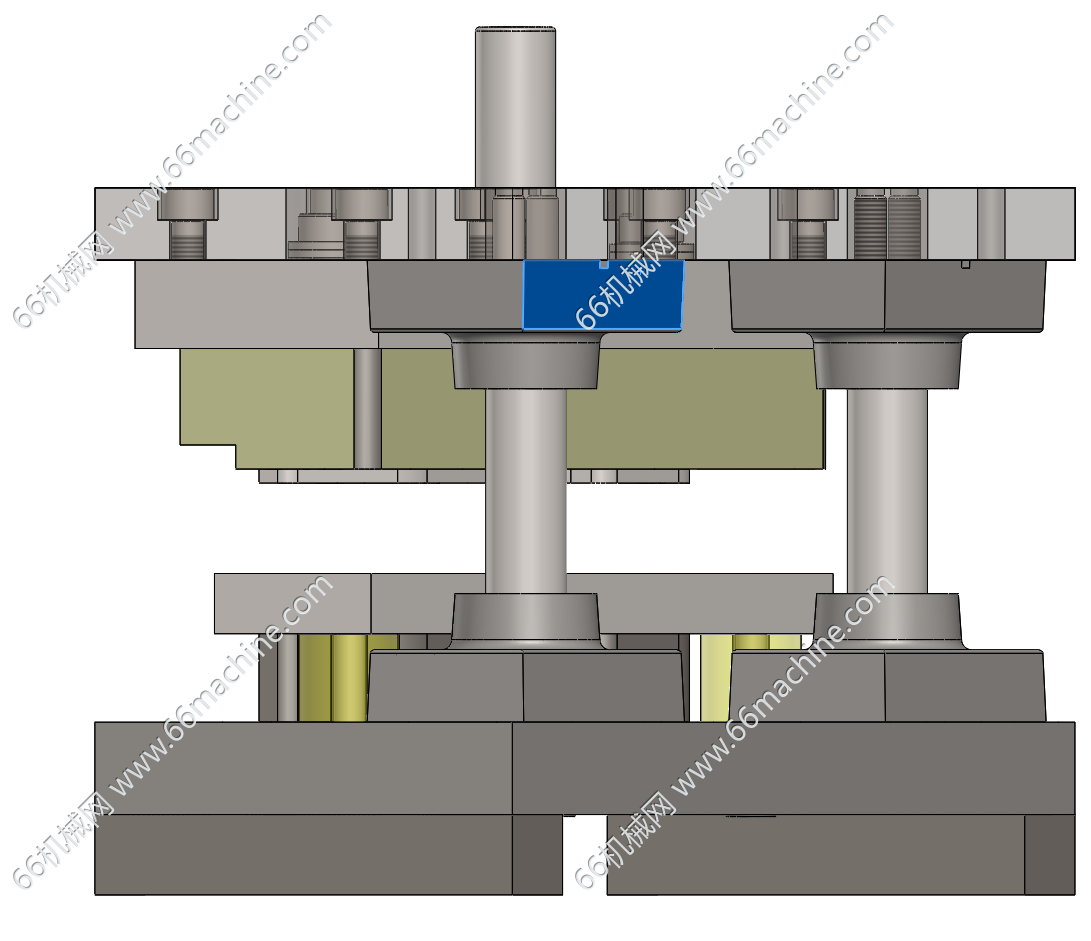

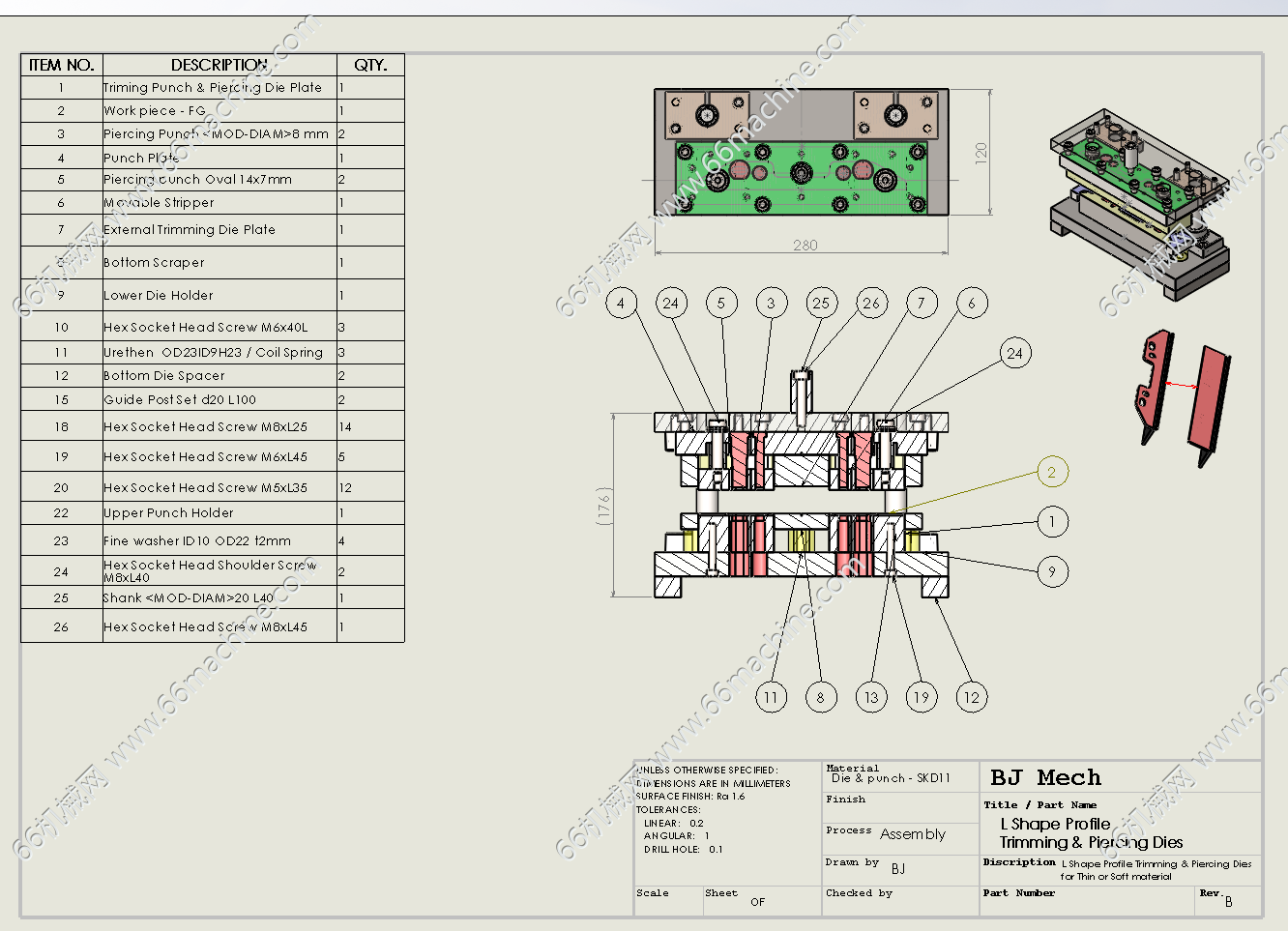

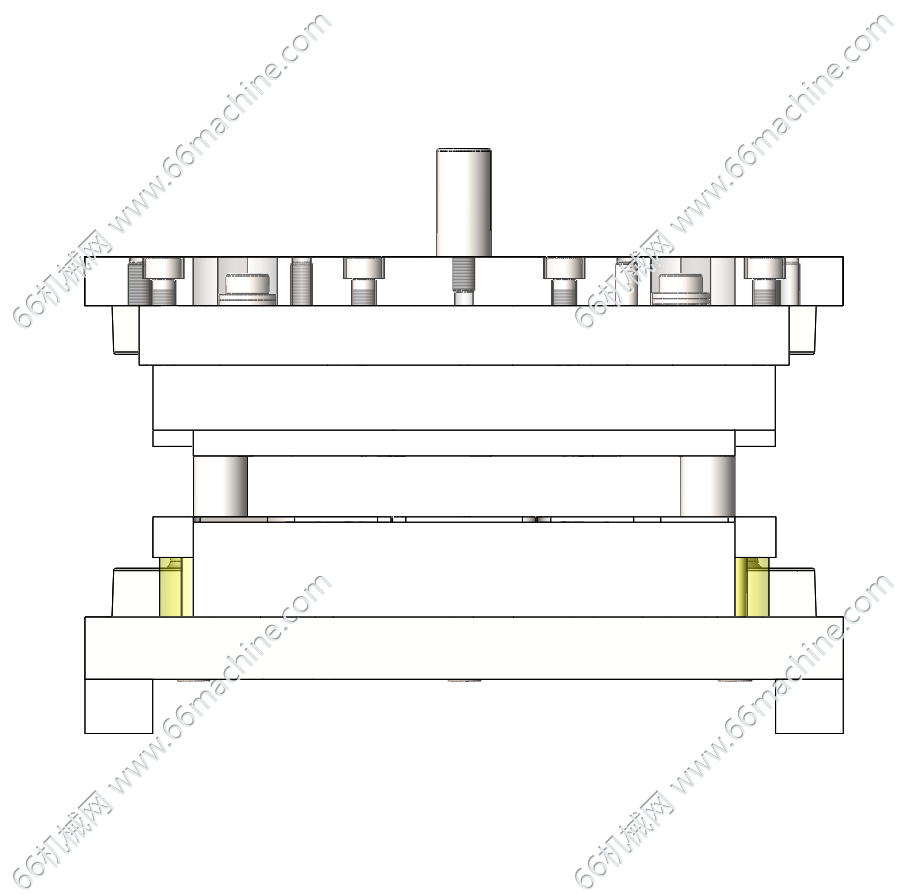

本模型为钣金件切边和冲孔模，由上模（动模）与下模（定模）两大部分组成。上模包含上模座、上固定板、冲头（凸模）、导柱等；工作时，压力机带动上模下行，凸模与凹模配合完成切边和冲孔。本资料包含3D及工程图，欢迎参考！
