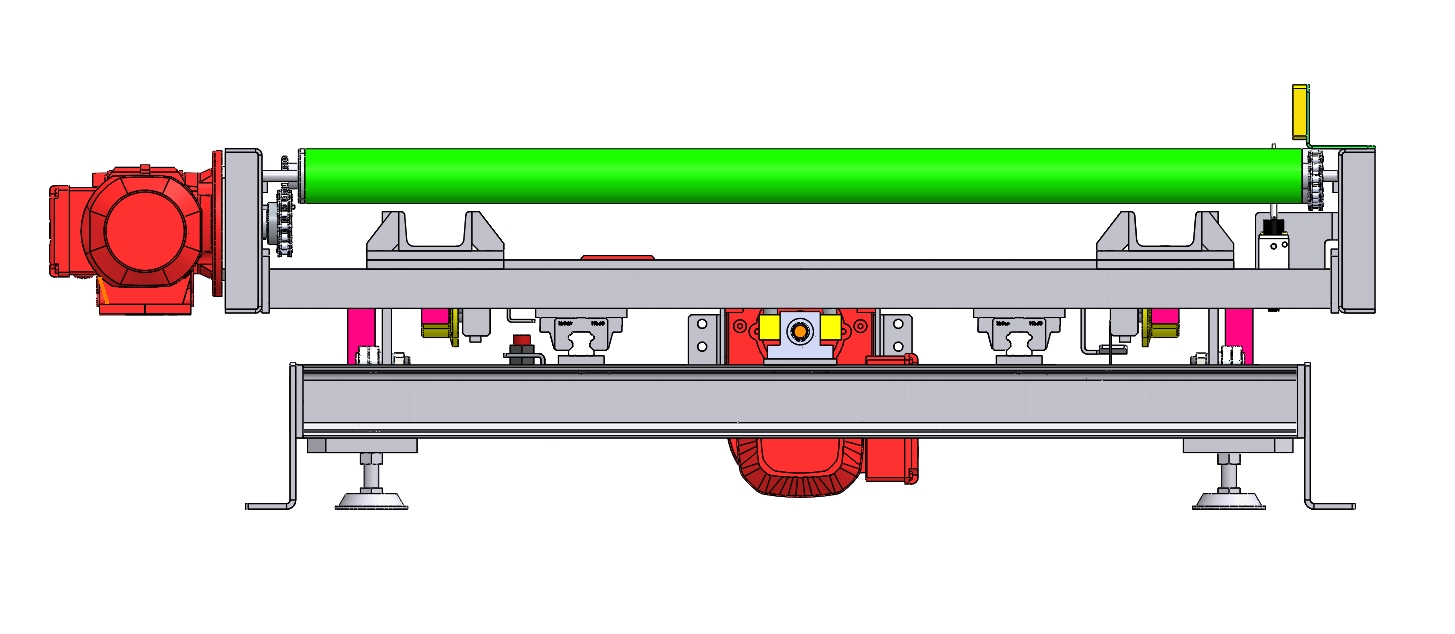

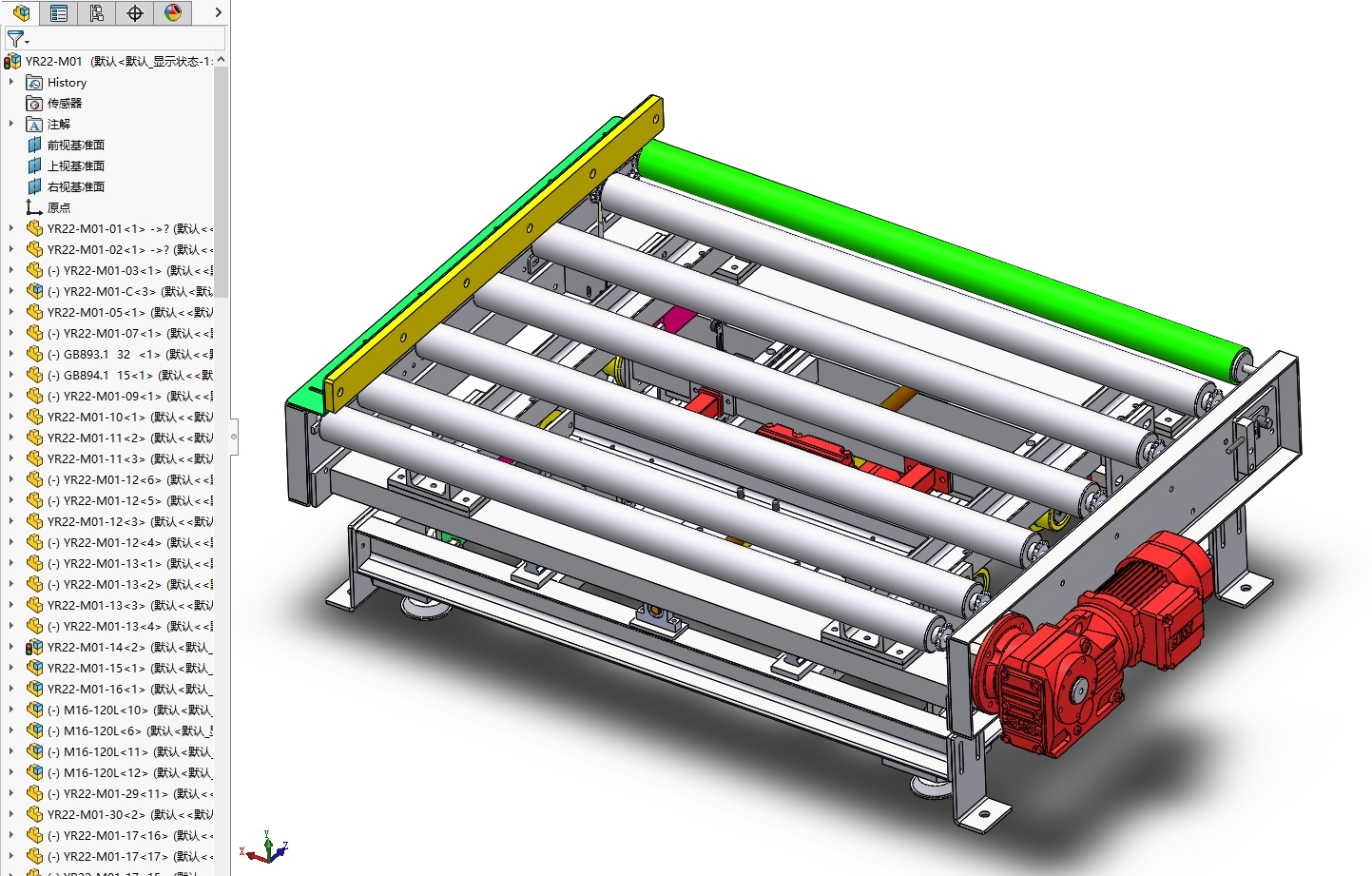

本模型为基于楔块导向的平移顶升（升降）滚筒输送线/输送机，滚筒线采用SEW电机驱动，滚筒单边链轮连接链条，平移使用SEW电机驱动正反螺牙丝杆，丝杠结构推动滚轮，滚轮通过楔块导向使机构完成升降动作。结构比较独特，可供大家参考！
