水平回流双排滚筒线（含升降机构）

发布时间：2023-11-05


图纸描述

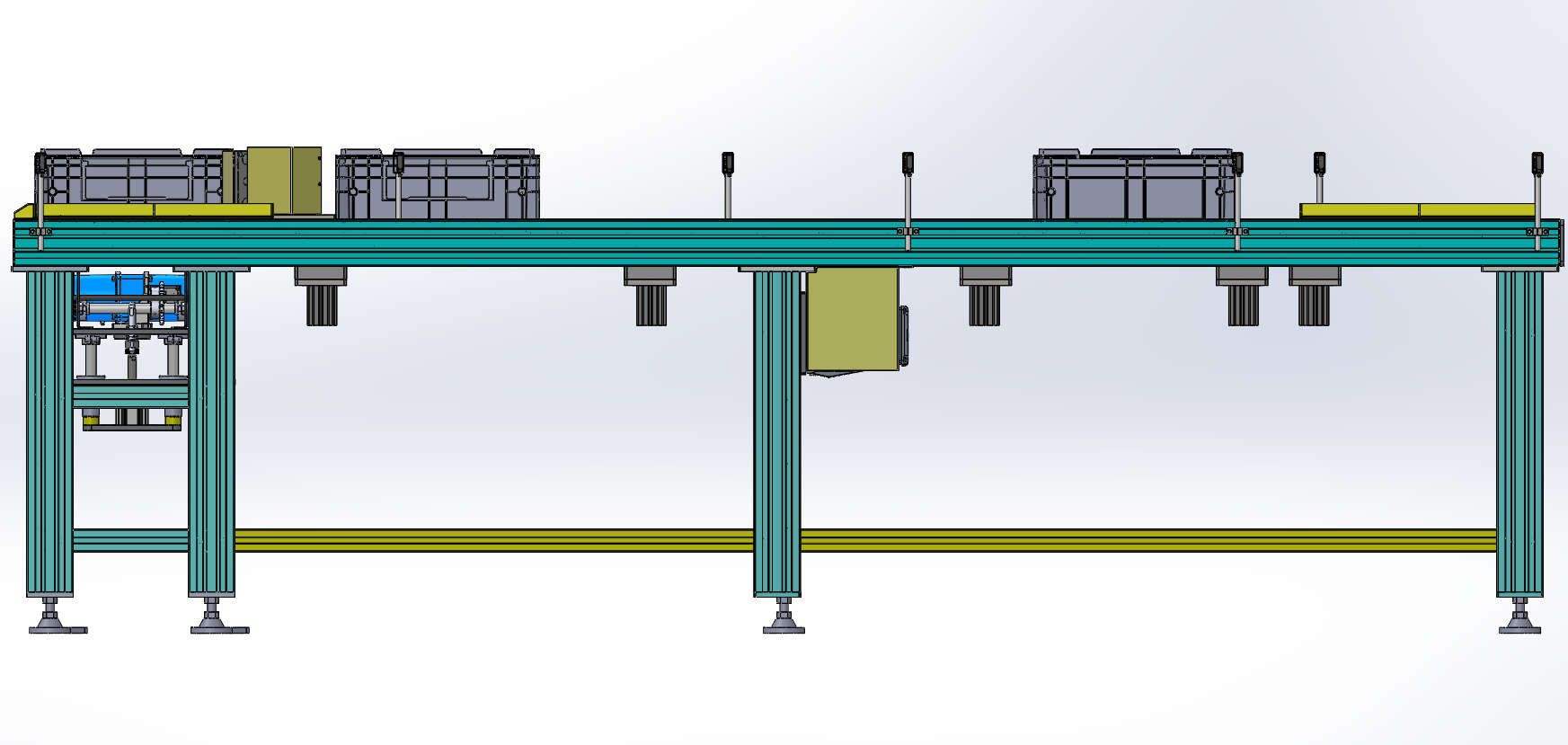

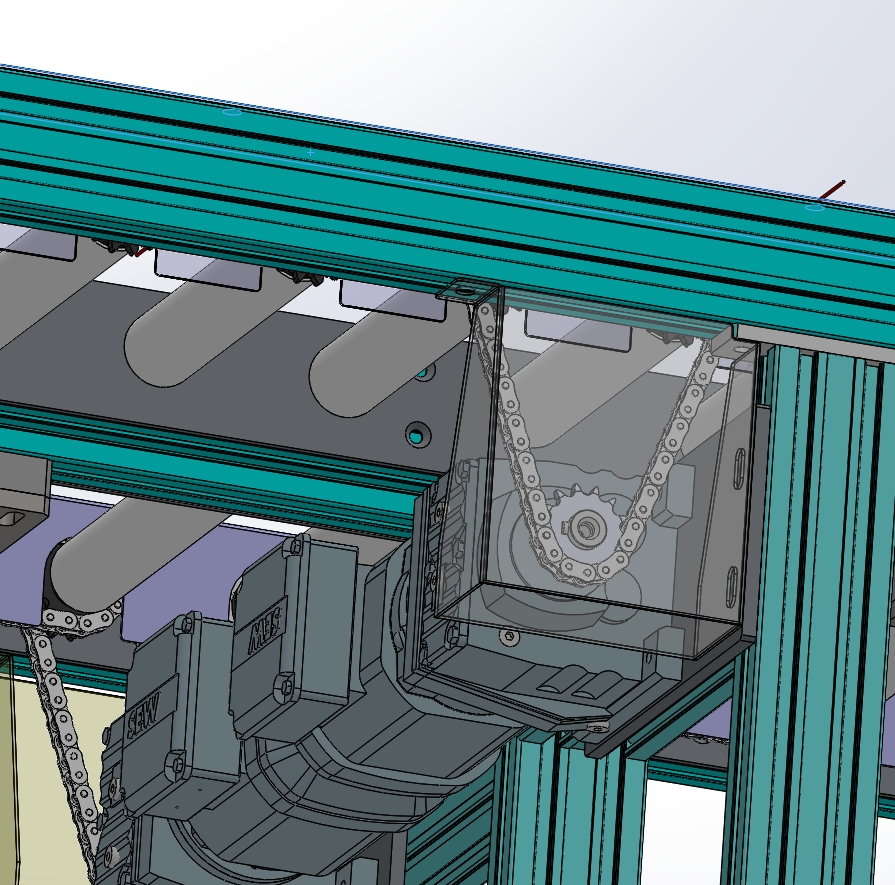

本模型为双排滚筒线，滚筒线一段设有顶升移栽组件（机构），该滚筒线上设有若干红外感应器，可以有效感应运输物品的状态及位置，可用于多种场所，通用性强，可供大家参考！

立刻下载收藏

查看我的 0 个作品

从事机械制图

获推荐作品 11 份

图纸参数

图纸ID: 96388294497145168

图纸格式：SLDPRT、sldprt、SLDASM、x_t

图纸版本：Solidworks2021

文件大小：91.80MB

所需积分：40机械币

可否编辑：可进行编辑，包含特征参数

关注人数：0人
