伸缩线物资运输装置（伸缩皮带线）3D+说明书
发布时间：2024-04-10
-
-
-
-
-
-
-
-
-
图纸描述
【参赛作品，包含3D及说明书，仅供参考！】

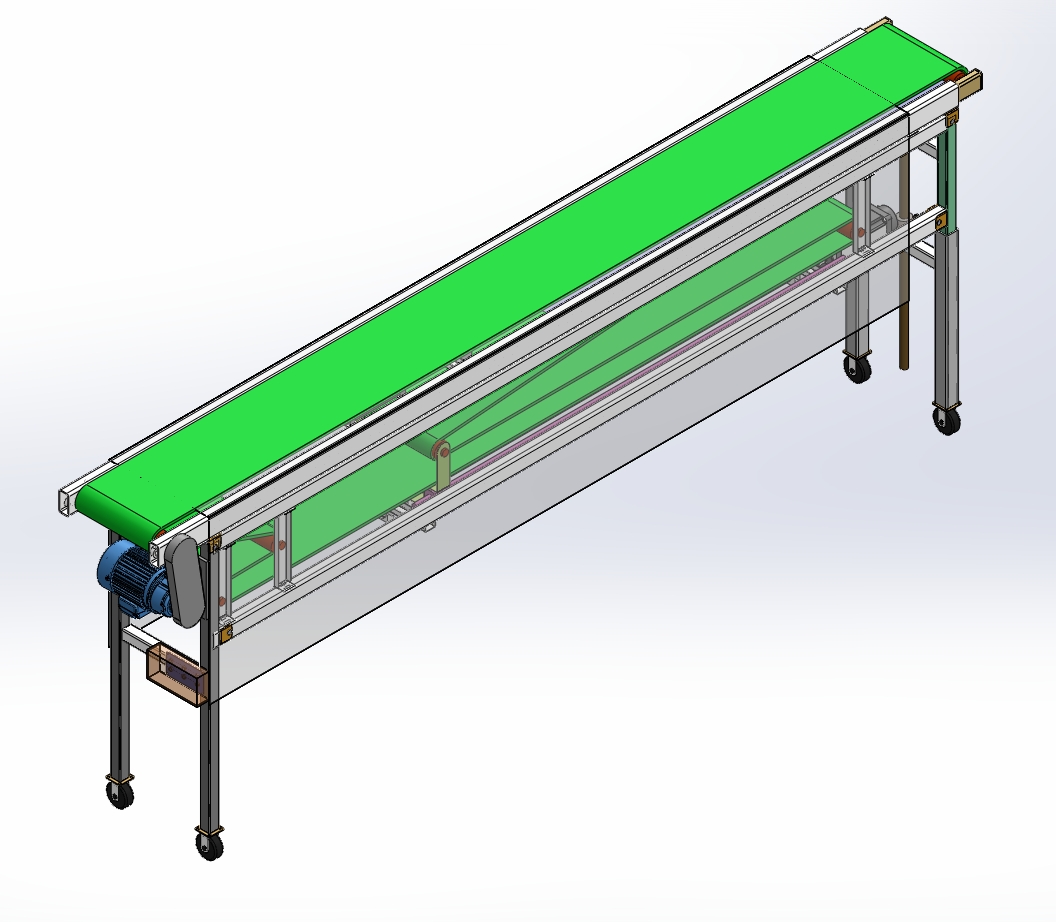

本模型为伸缩线物资运输装置（伸缩皮带线），分为上中下三个层次，上层由伸缩输送带机架、梯形丝杠构成，通过电动驱动丝杠转动实现伸缩板的伸缩，从而实现装置的伸缩性能，装置中层由电动机，活动座、滚筒、电动梯形丝杠组成，通过下部丝杠转动驱动活动座左右移动，实现对上层伸缩产生的多余皮带进行回收，装置下层由可调控电动丝杠，控制板、伸缩支撑管、滑轮构成，通过装置触控板控制电动丝杠进行上下伸缩，实现装置前部形成高度差，从而实现货物在可控范围内进行上下传送。
