某企业空调抽真空环形工装板线（循环线）-含倍速线、180°锥辊线、滚筒线
发布时间：2024-01-30
-
-
-
-
-
-
-
-
-
-
-
-
图纸描述

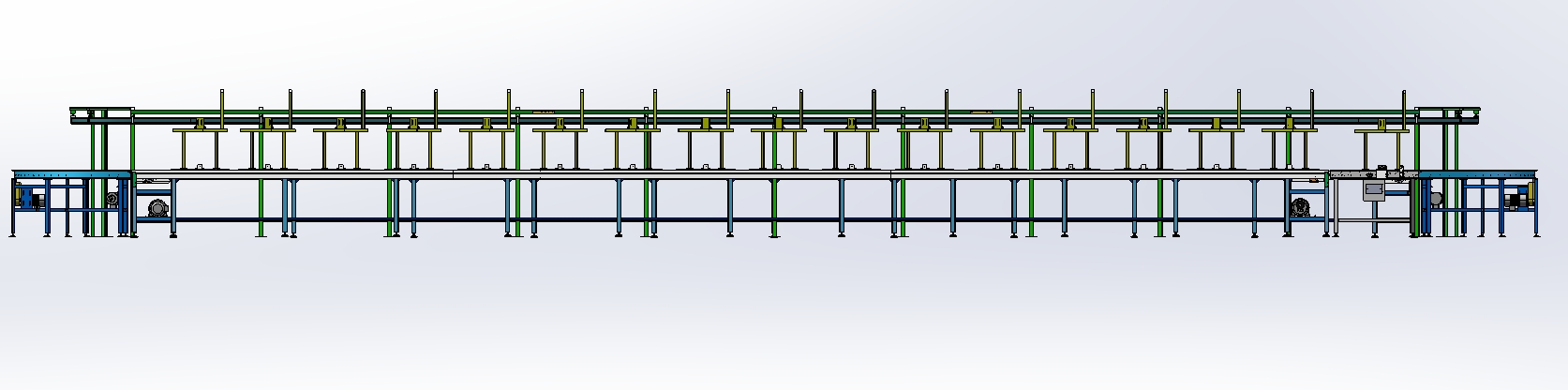

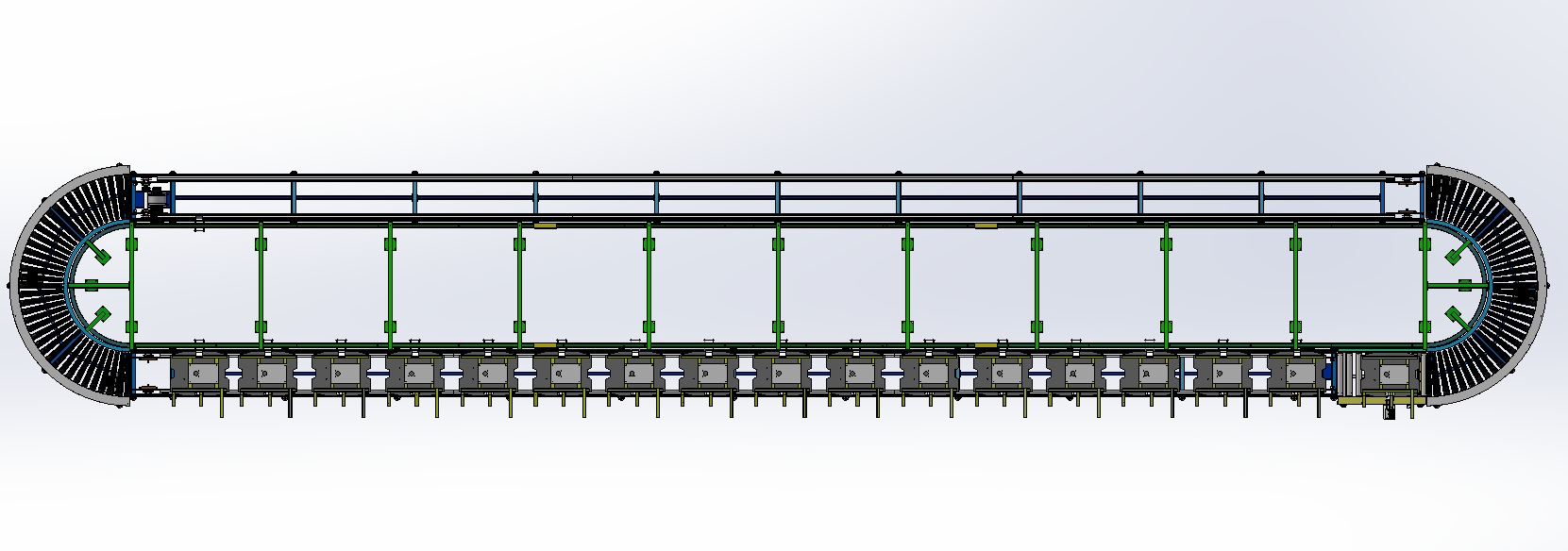

这是给芜湖美智做的抽真空环岛工装板线，里面包含倍速线、180°锥辊线、滚筒线、随性电源线等。从作图和结构设计都是可圈可点的地方供小家电行业工艺参考。机械设计做参考等。工装上面是飞跃罗茨泵没安装，主要应用场合就是对空调生产线抽真空，然后充冷媒，旁边还有一条链板线随动没放置。专业模型，可供大家参考！
