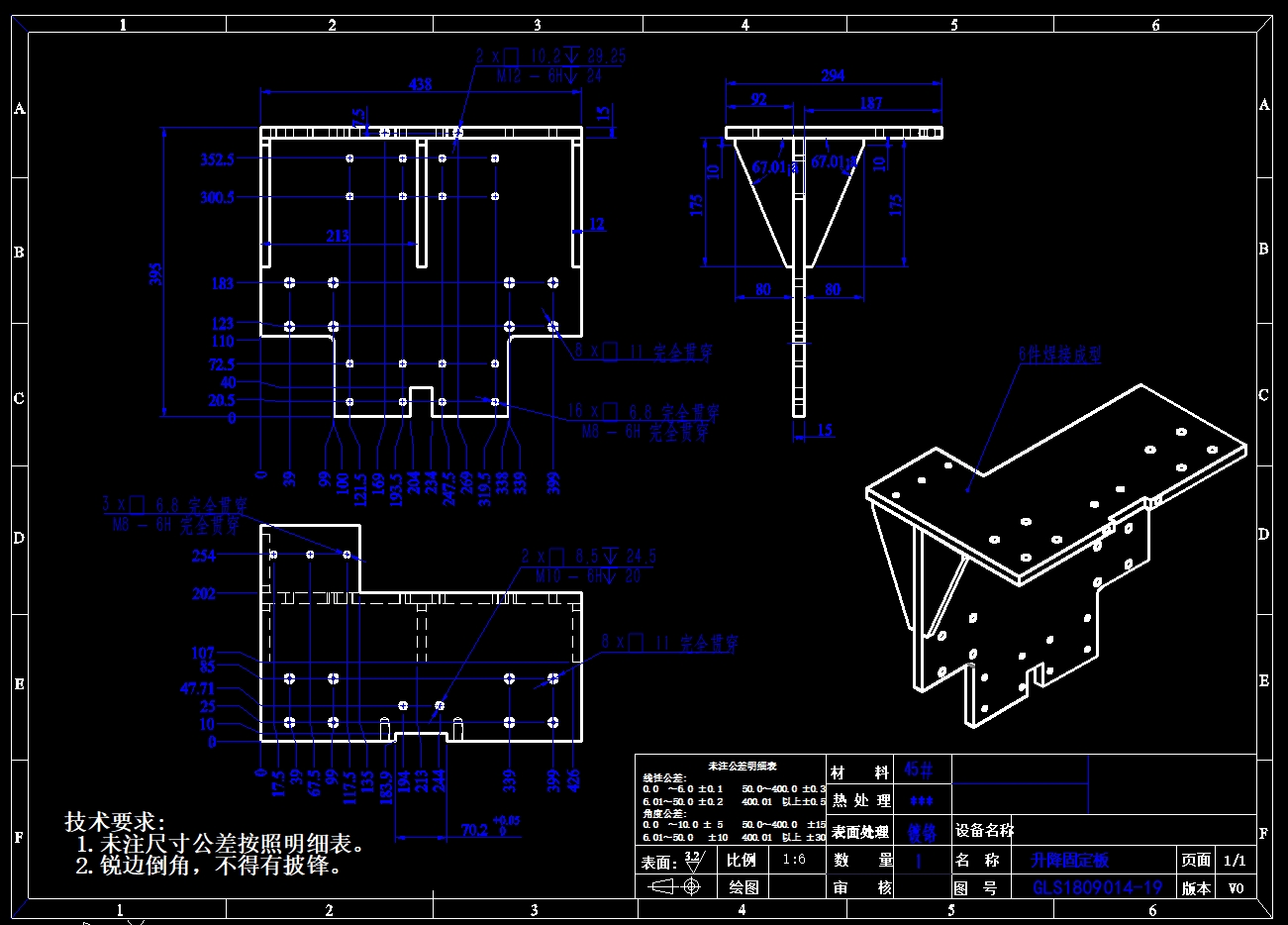

本套图纸为某企业箱体立柱式夹取移送机详图，纸箱被气缸夹紧升到一定位置后水平移动，到达指定位置后放下纸箱，夹紧气缸回原位，移送机回原位。图纸标注清晰、完整，配有技术要求等说明，可供大家参考！
非标设计
图纸ID: 96388294492951000
图纸格式：dwg
图纸版本：AutoCAD2007
文件大小：1.76MB
所需积分：35机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
