工作桌式皮带输送机详图（13张）
发布时间：2025-12-08
-
-
-
-
-
-
-
-
-
-
-
-
图纸描述

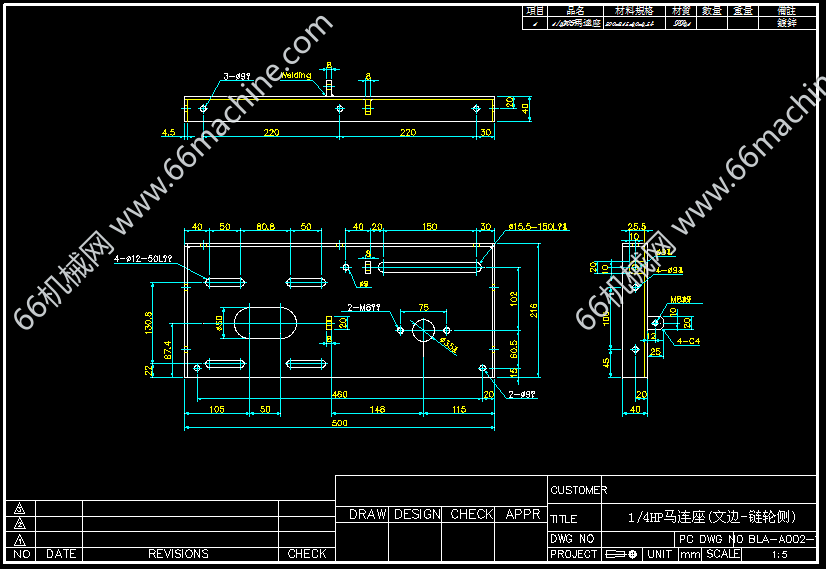

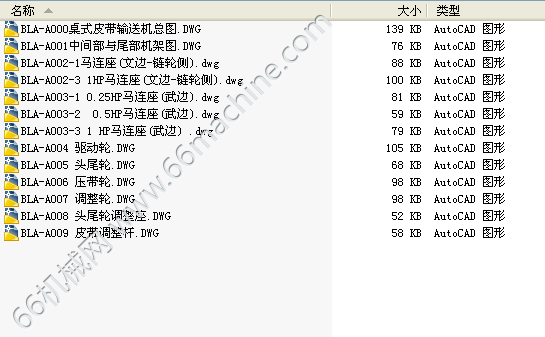

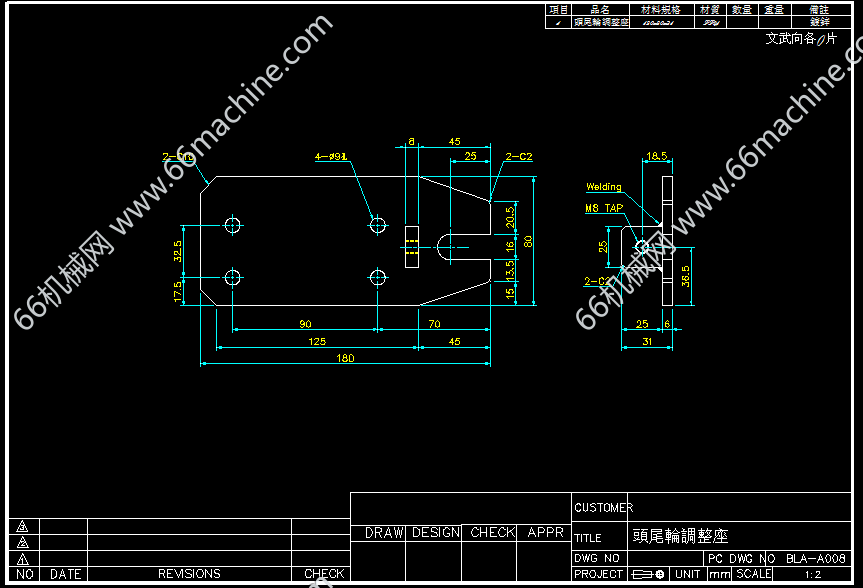

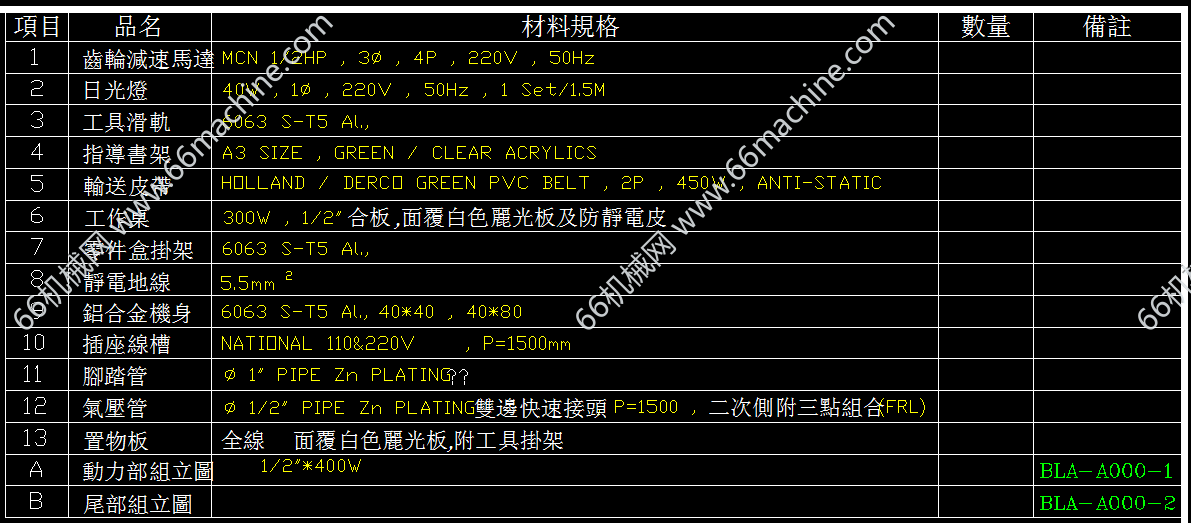

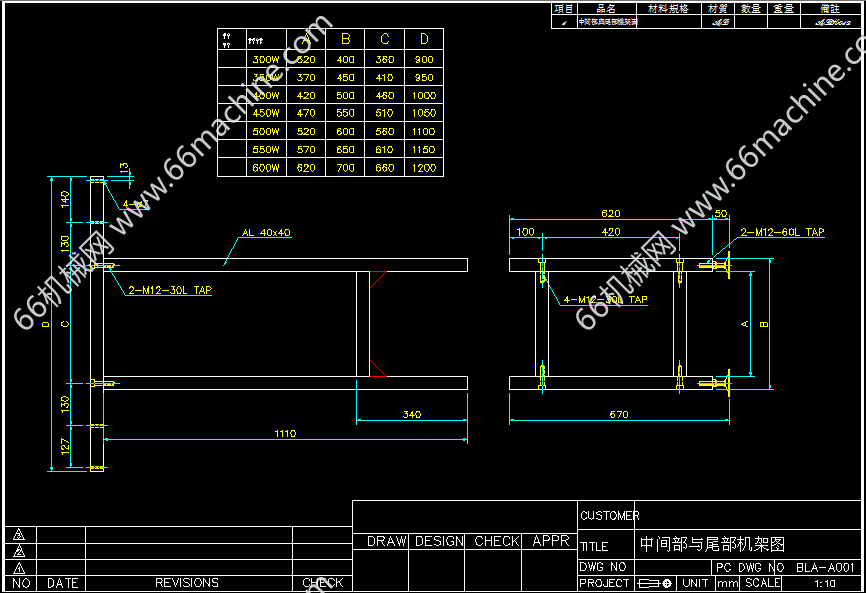

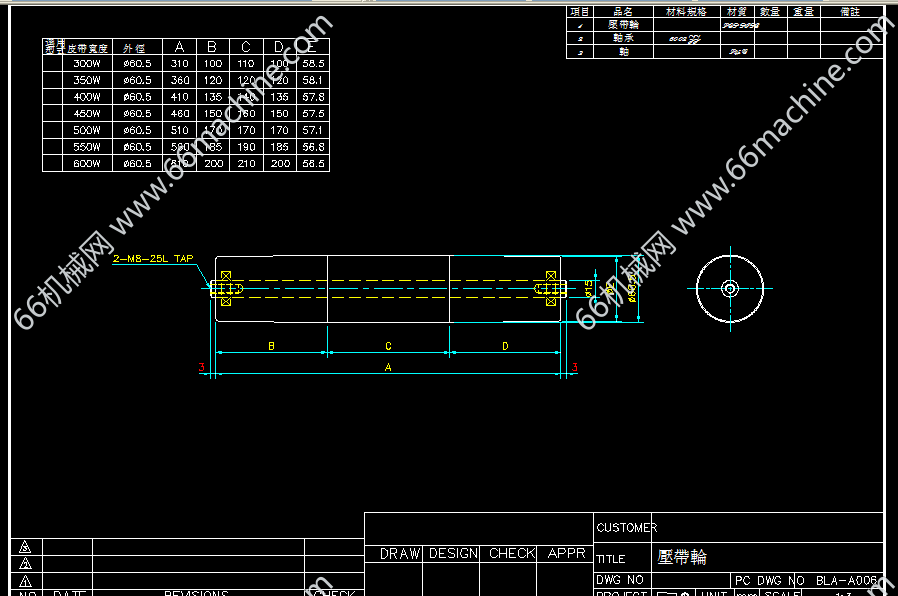

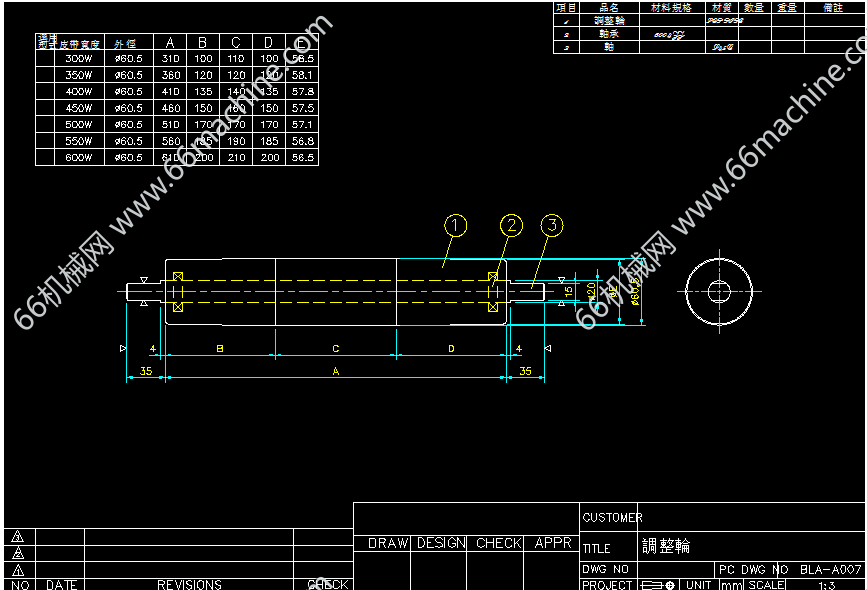

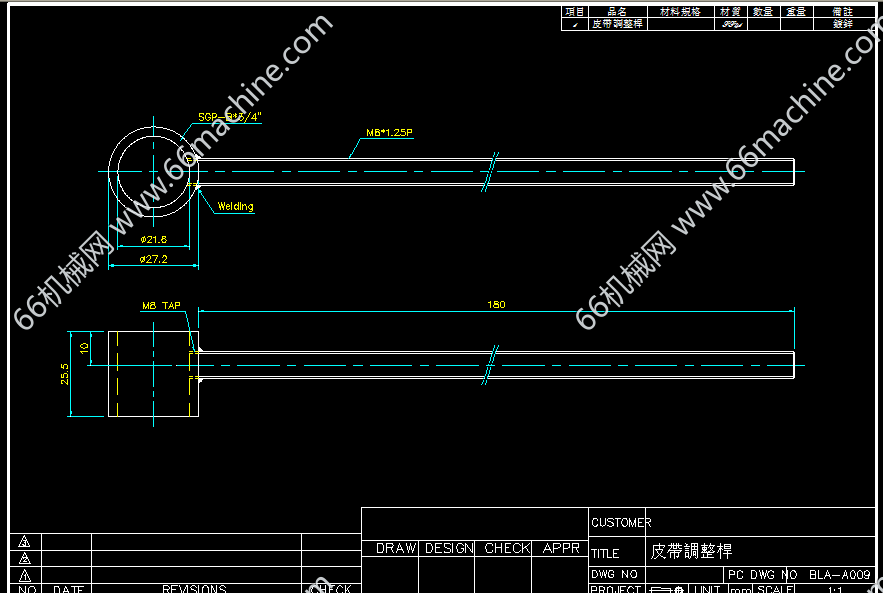

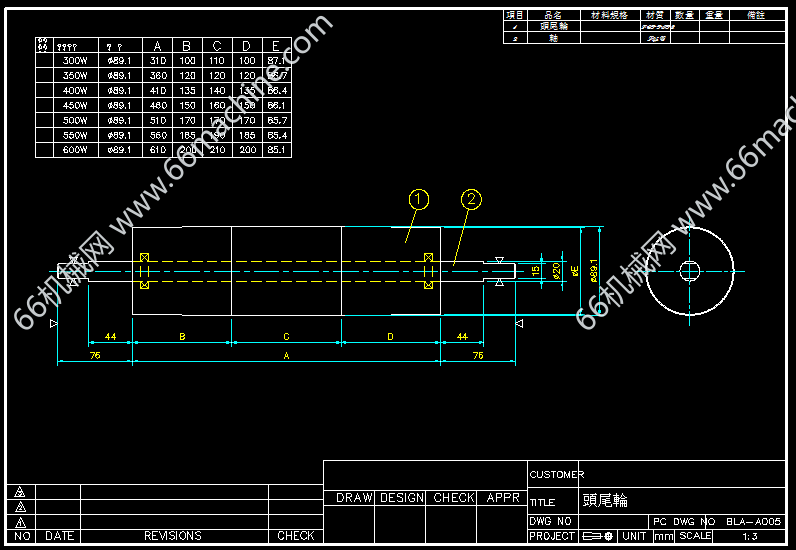

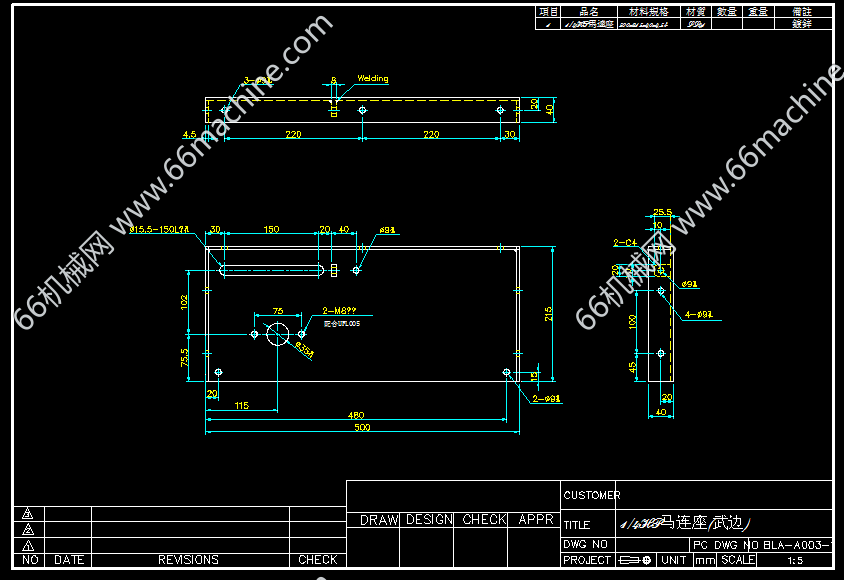

本图纸为工作桌式皮带输送机全套详图，即皮带机与工作桌（合板 ,面覆白色丽光板及防靜電皮）相结合，简言之，皮带上覆有多个工作台，图纸包含总装图及其零件图，图纸标注清晰、完整，配有技术要求等说明，为专业人员设计，水平很高，可供大家探讨学习！
