双列小型平皮带输送线3D+工程图+BOM表

发布时间：2026-10-23
图纸描述

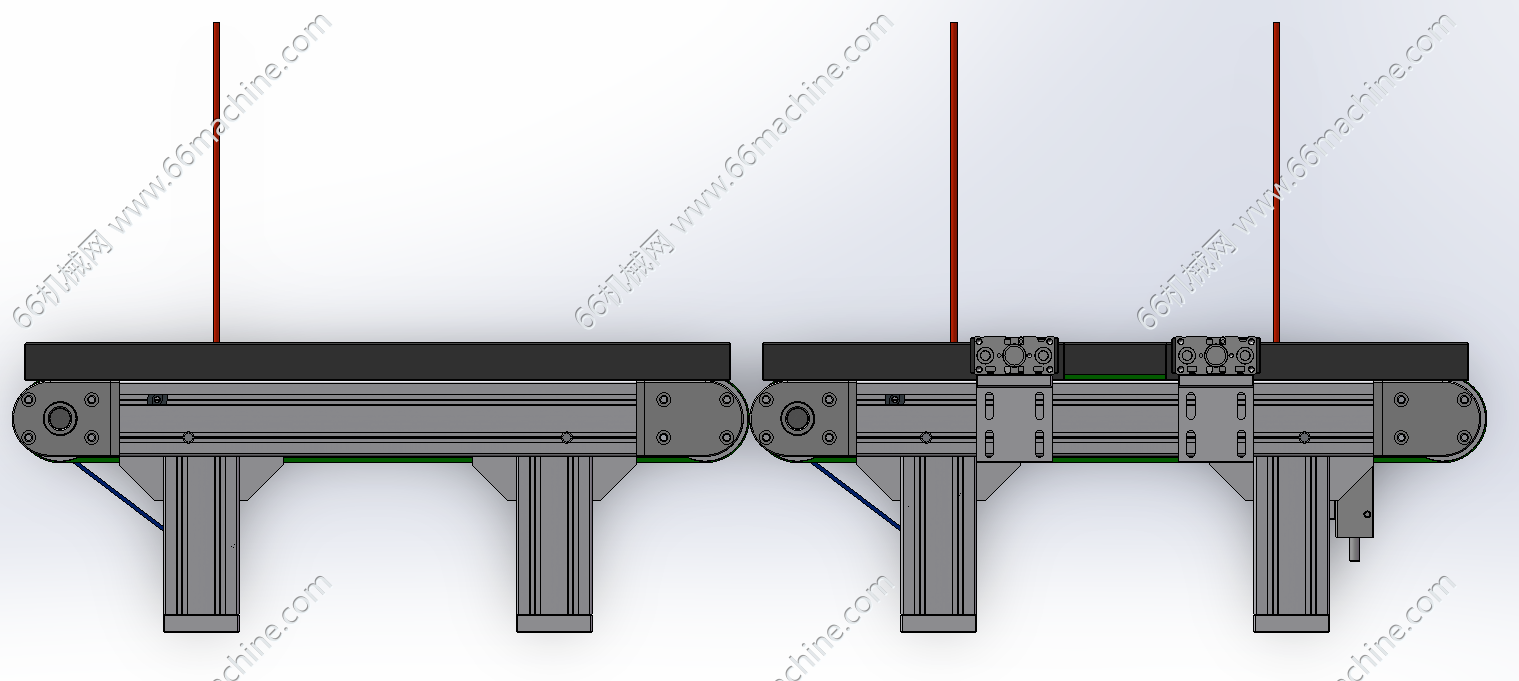

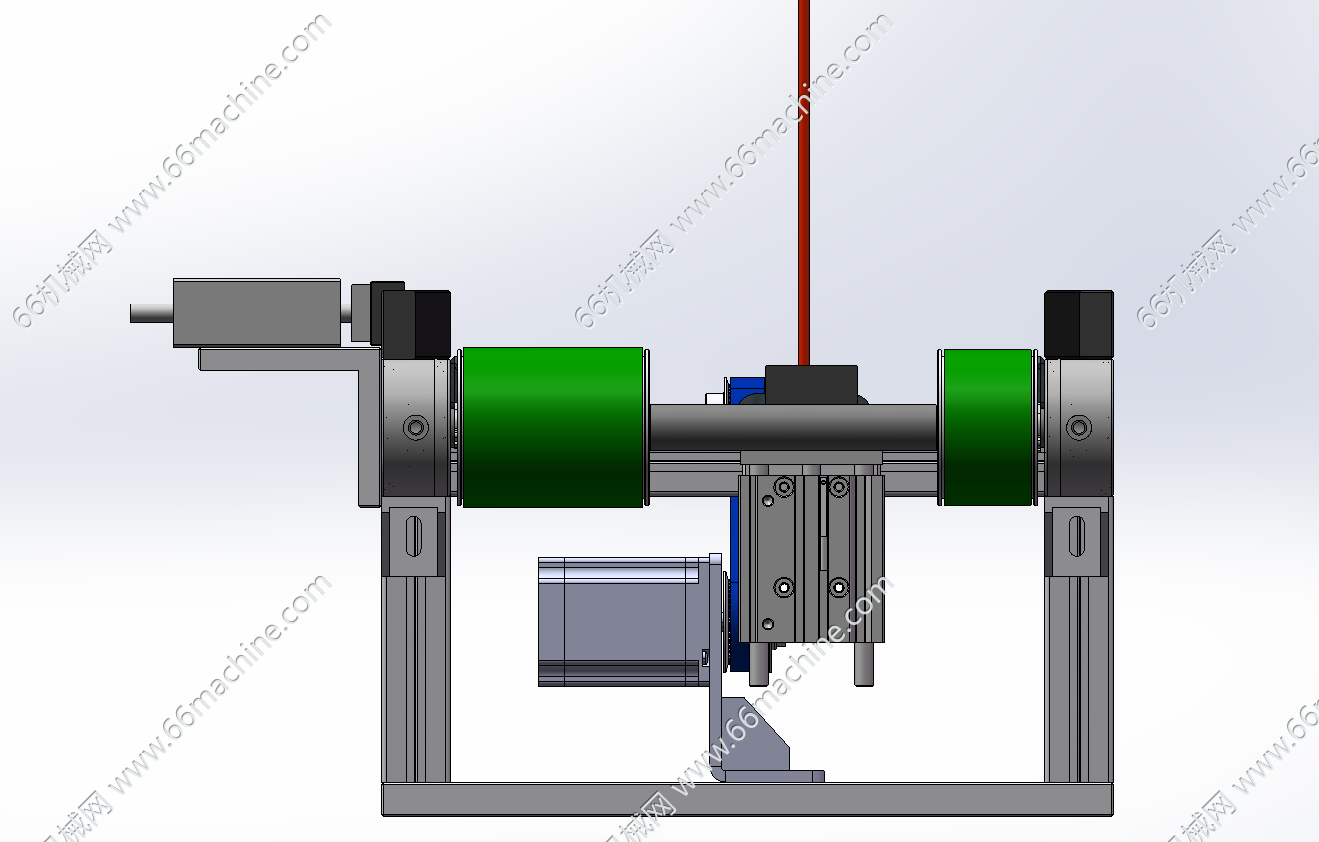

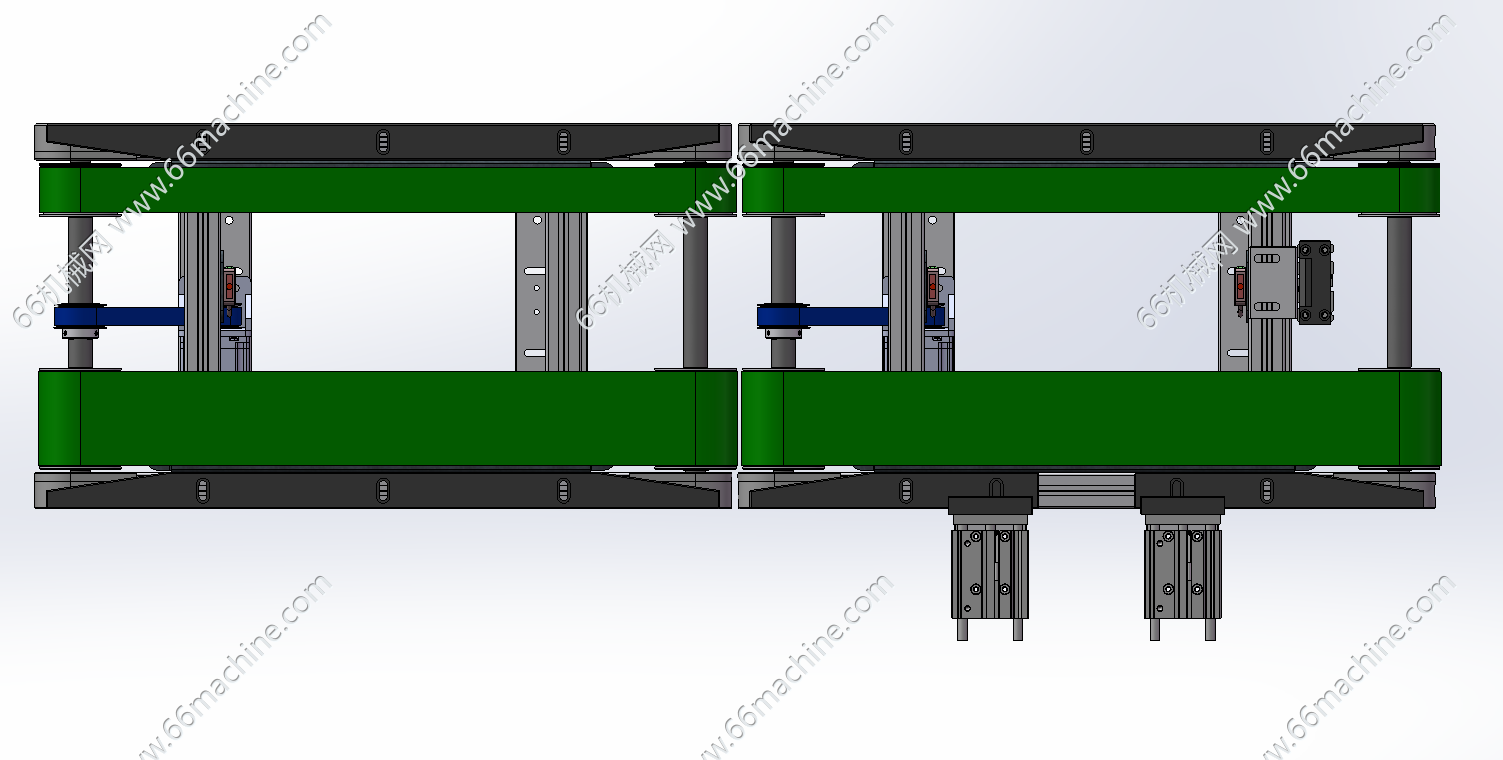

该模型为双列小型平皮带输送线，依靠两条平皮带输送平板类工件，搭配气动挡杆实现工件截停，两侧侧推气缸同步动作完成工件居中定位，多用于载具等输送。

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 287 份
    图纸参数

    图纸ID: 315092070404591903

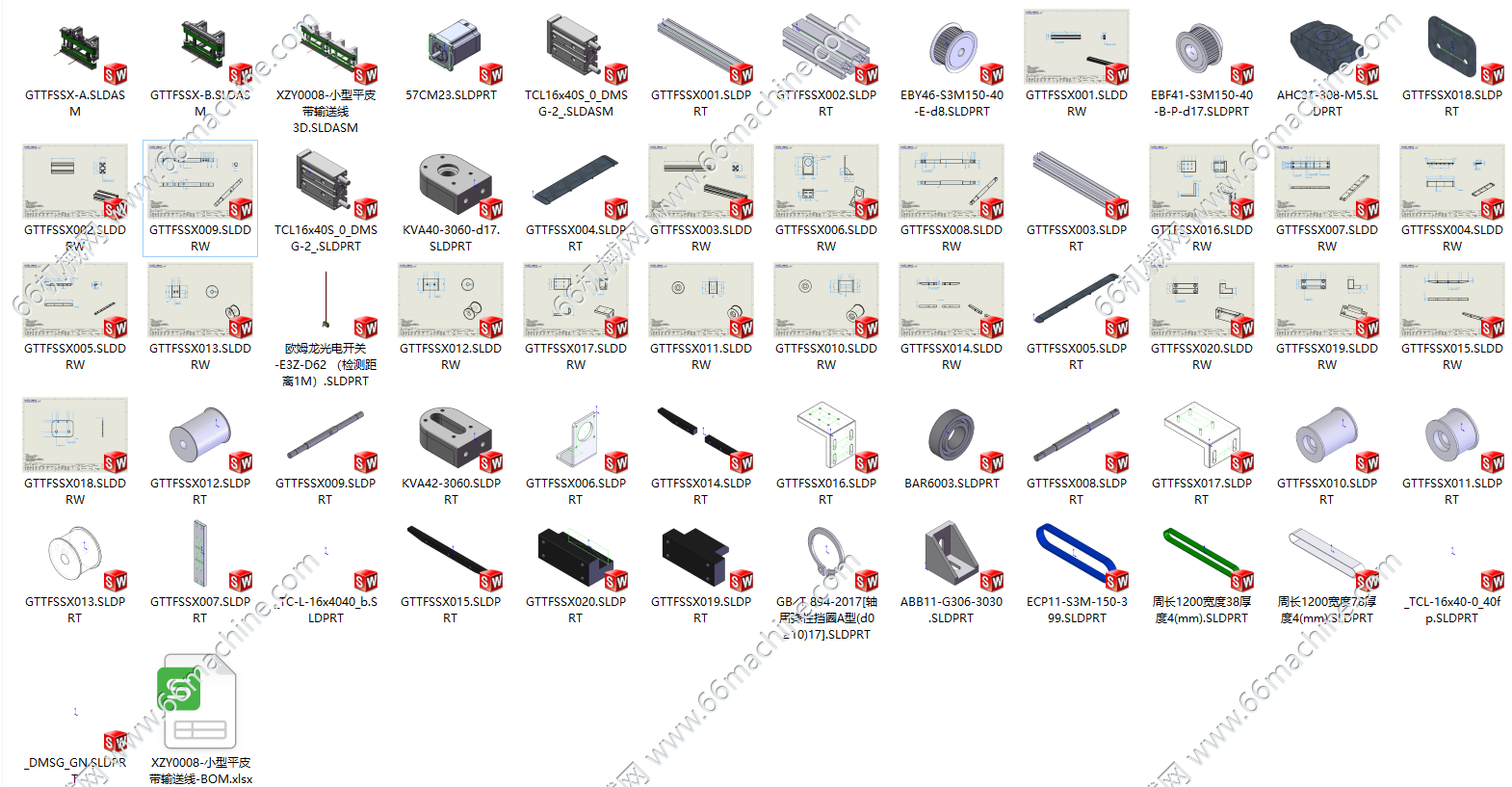

    图纸格式：SLDPRT、SLDASM、SLDDRW、xlsx

    图纸版本：Solidworks2024

    文件大小：70.54MB

    所需积分：30机械币

    可否编辑： 可进行编辑，包含特征参数

    关注人数：0人
