双列同步皮带输送线3D+工程图
发布时间：2026-09-15
-
-
-
-
-
-
-
-
图纸描述

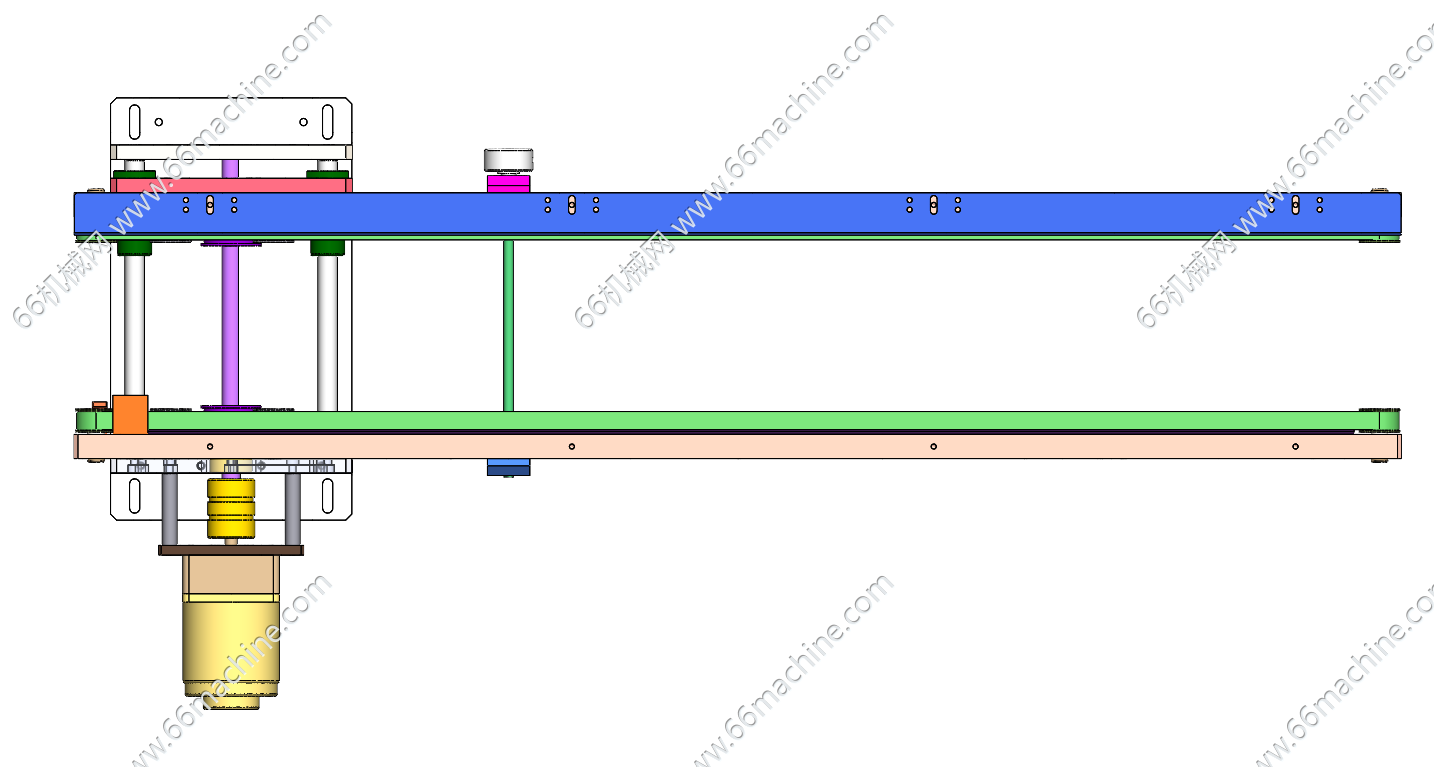

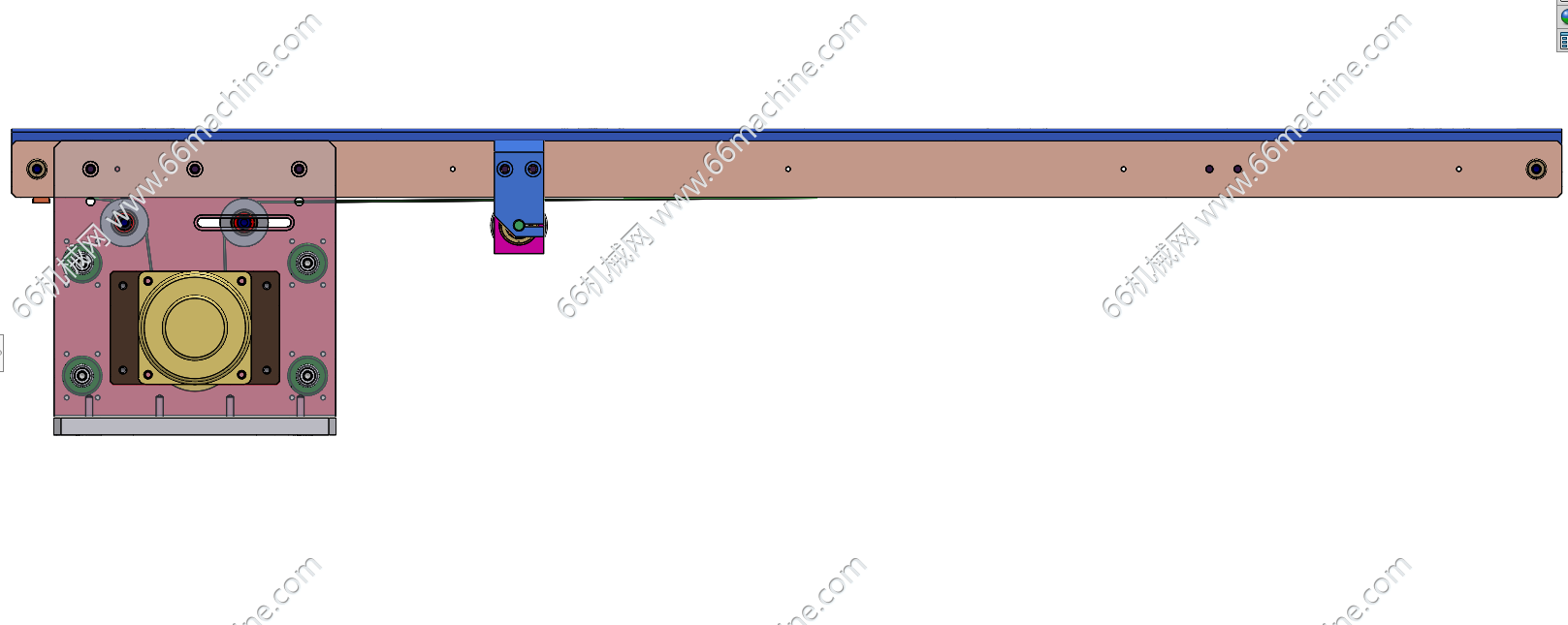

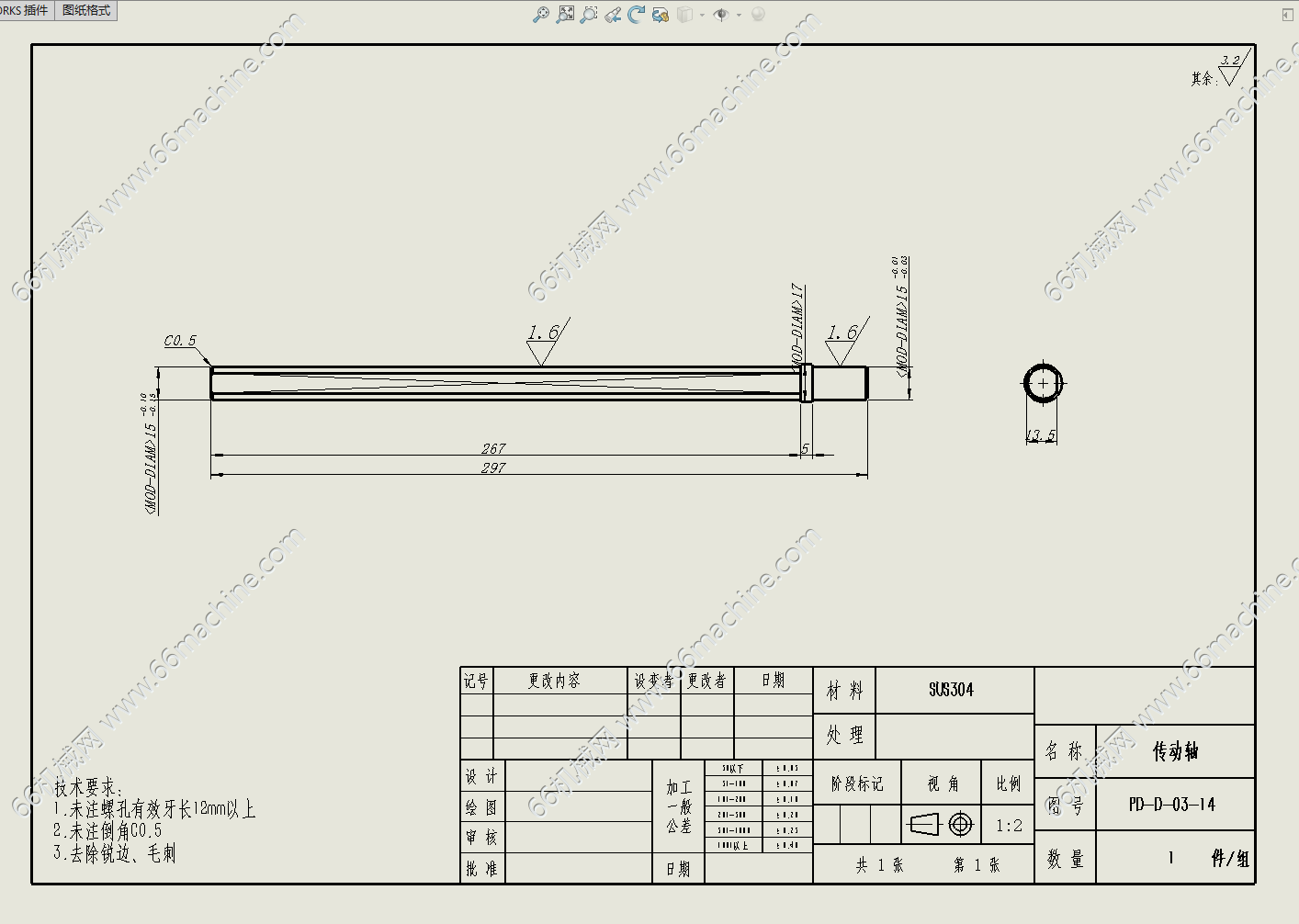

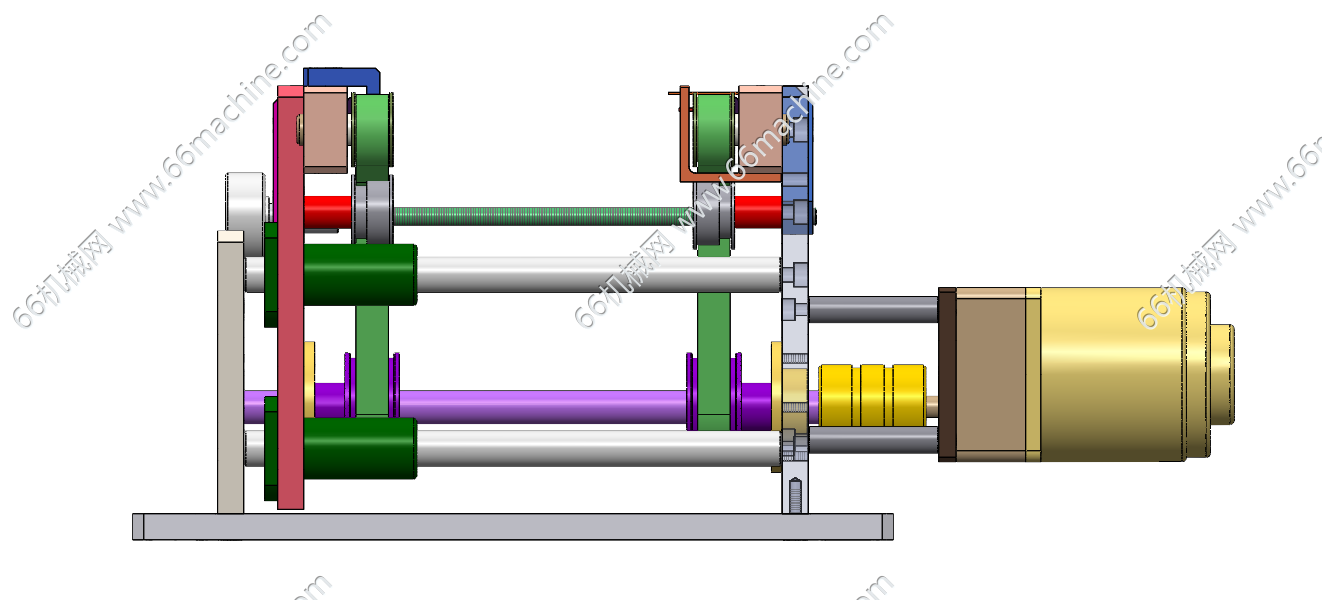

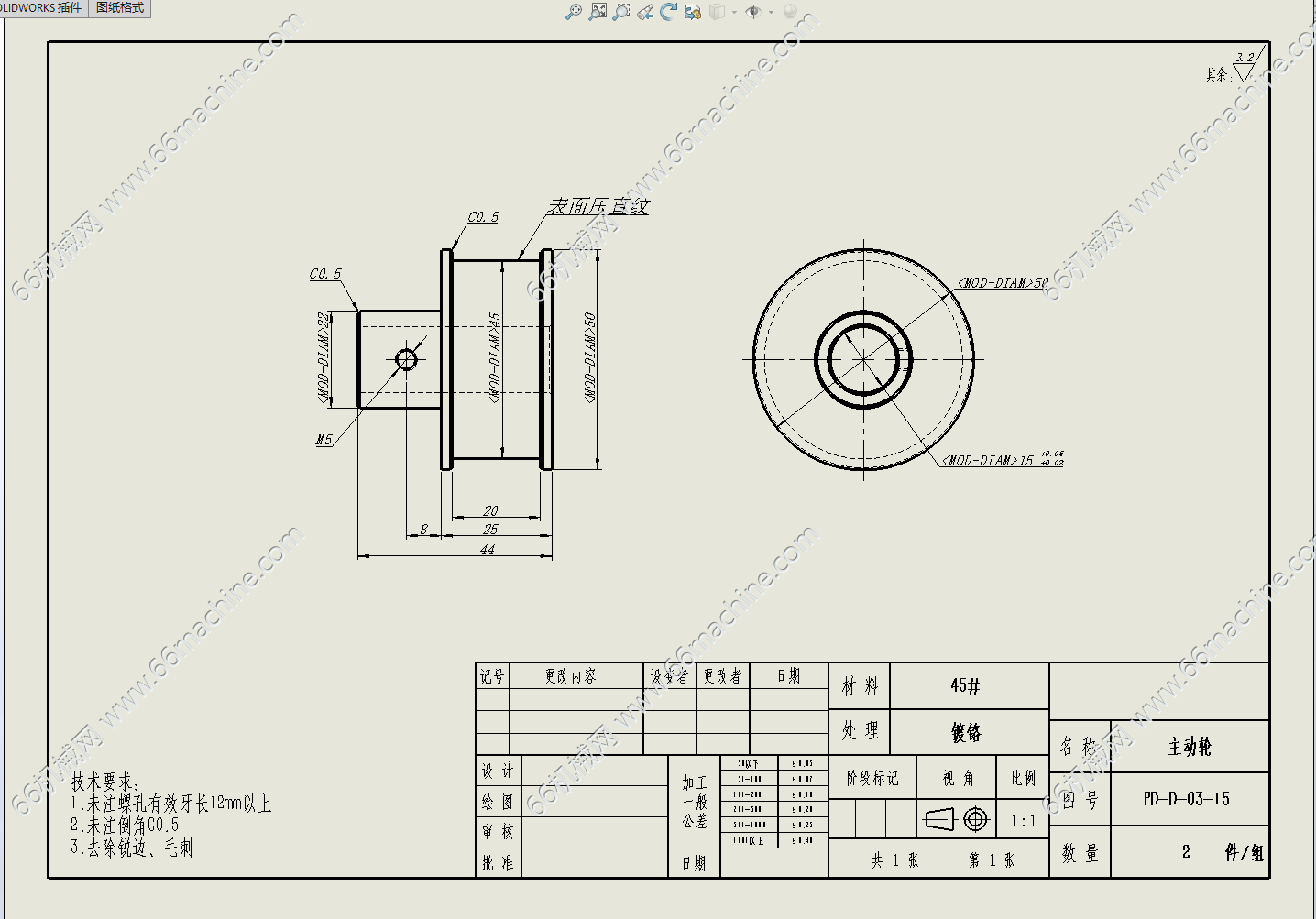

该输送线由伺服电机驱动，通过传动轴、同步带轮带动两组平行同步皮带同步运转，皮带上方承载工件进行直线输送；机架由铝型材与钣金件组装，配置多组支撑惰轮保证皮带张紧与运行平稳，可适配板状、盘类工件输送，能与上下料、定位工位对接，广泛用于电子行业自动化产线。
