6工位矩形同步带环形导轨

发布时间：2025-09-20
图纸描述

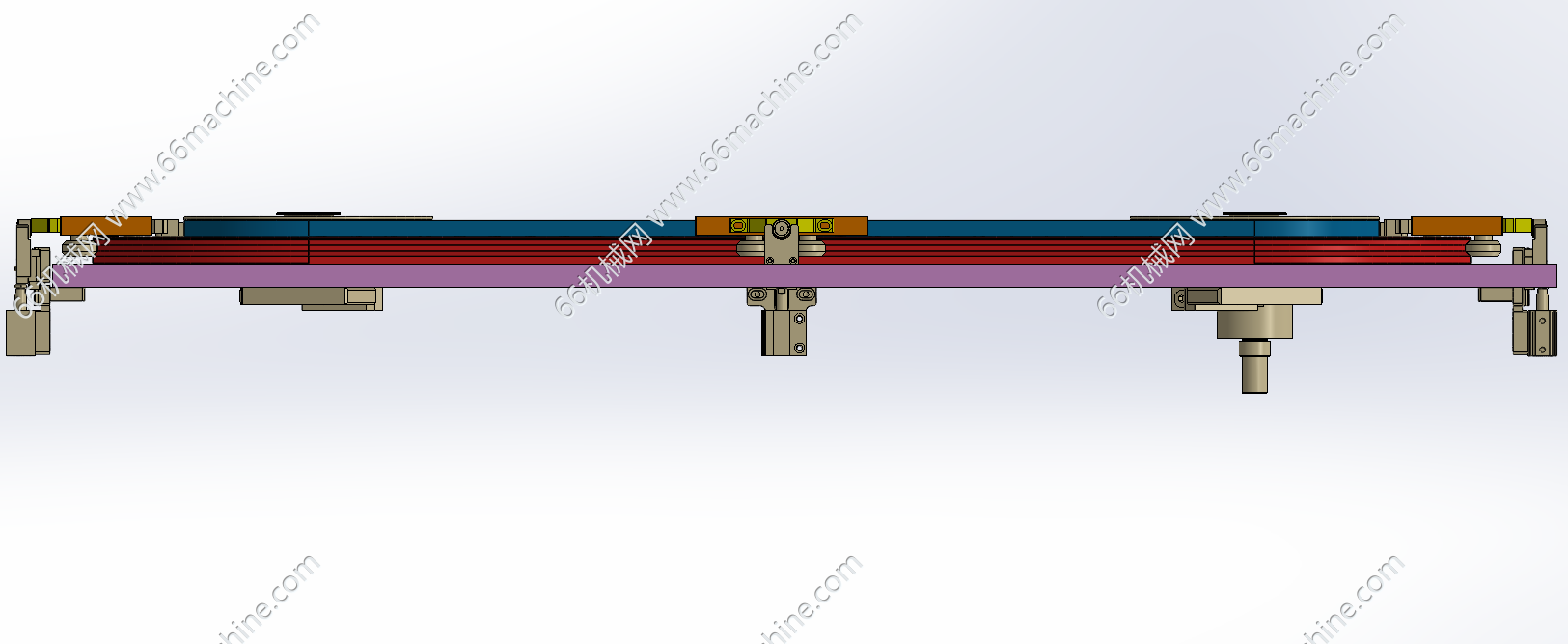

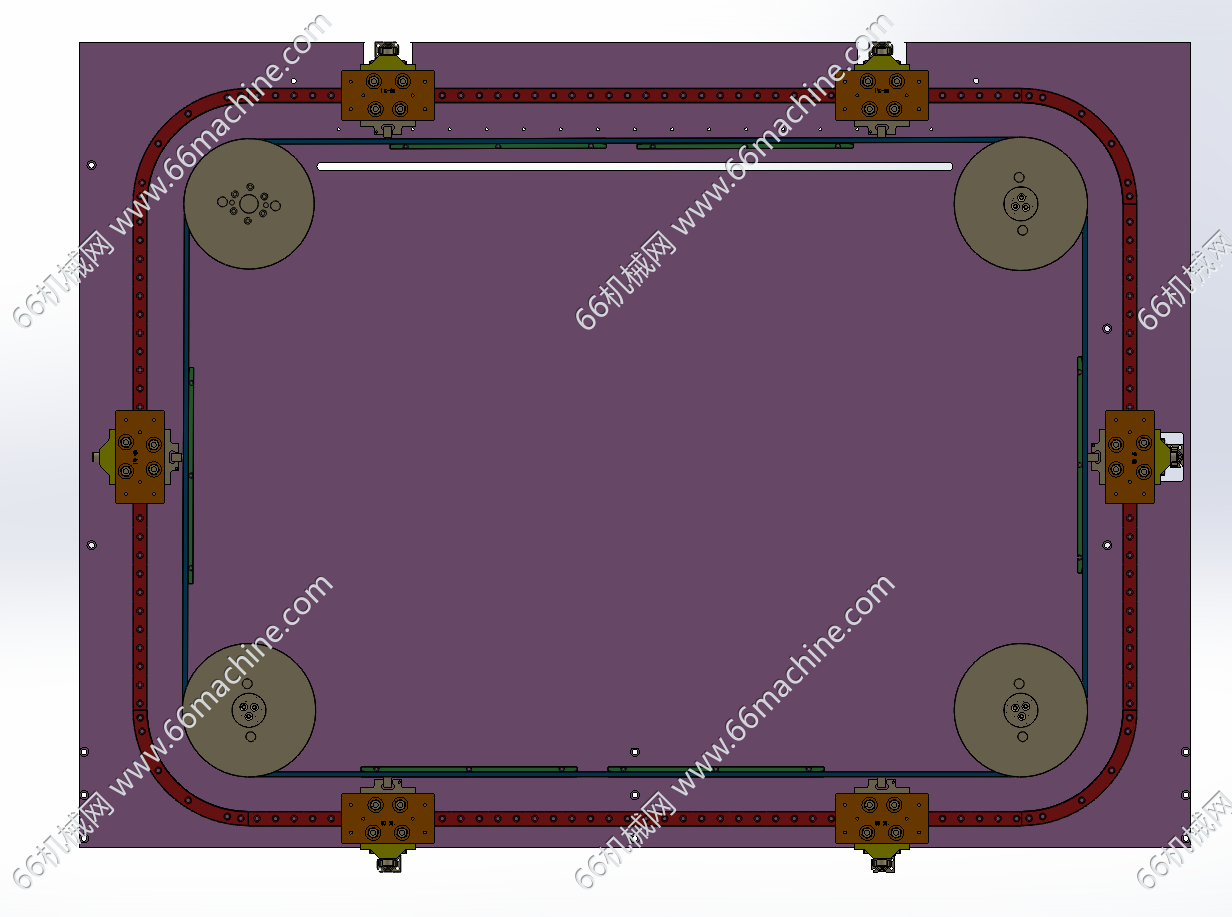

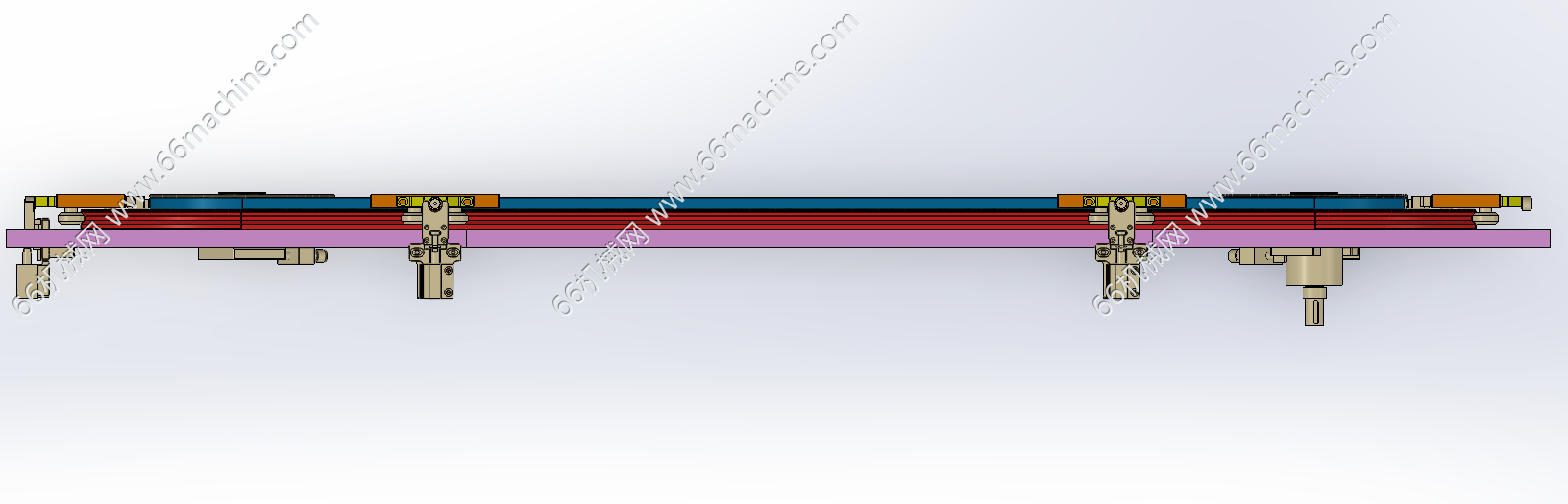

本模型为6工位矩形同步带环形导轨，采用伺服电机(模型未画出)驱动带轮旋转进而带动滑座旋转，该环形导轨结构简洁，重复定位精度高±50um，x-t通用格式，欢迎下载参考！

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 131 份
    图纸参数

    图纸ID: 315092070400398261

    图纸格式：x_t

    图纸版本：其它模型软件

    文件大小：4.18MB

    所需积分：15机械币

    可否编辑： 可进行编辑，不包含参数

    关注人数：0人
