6工位椭圆链条环形导轨
发布时间：2025-08-08
-
-
-
-
-
-
-
图纸描述

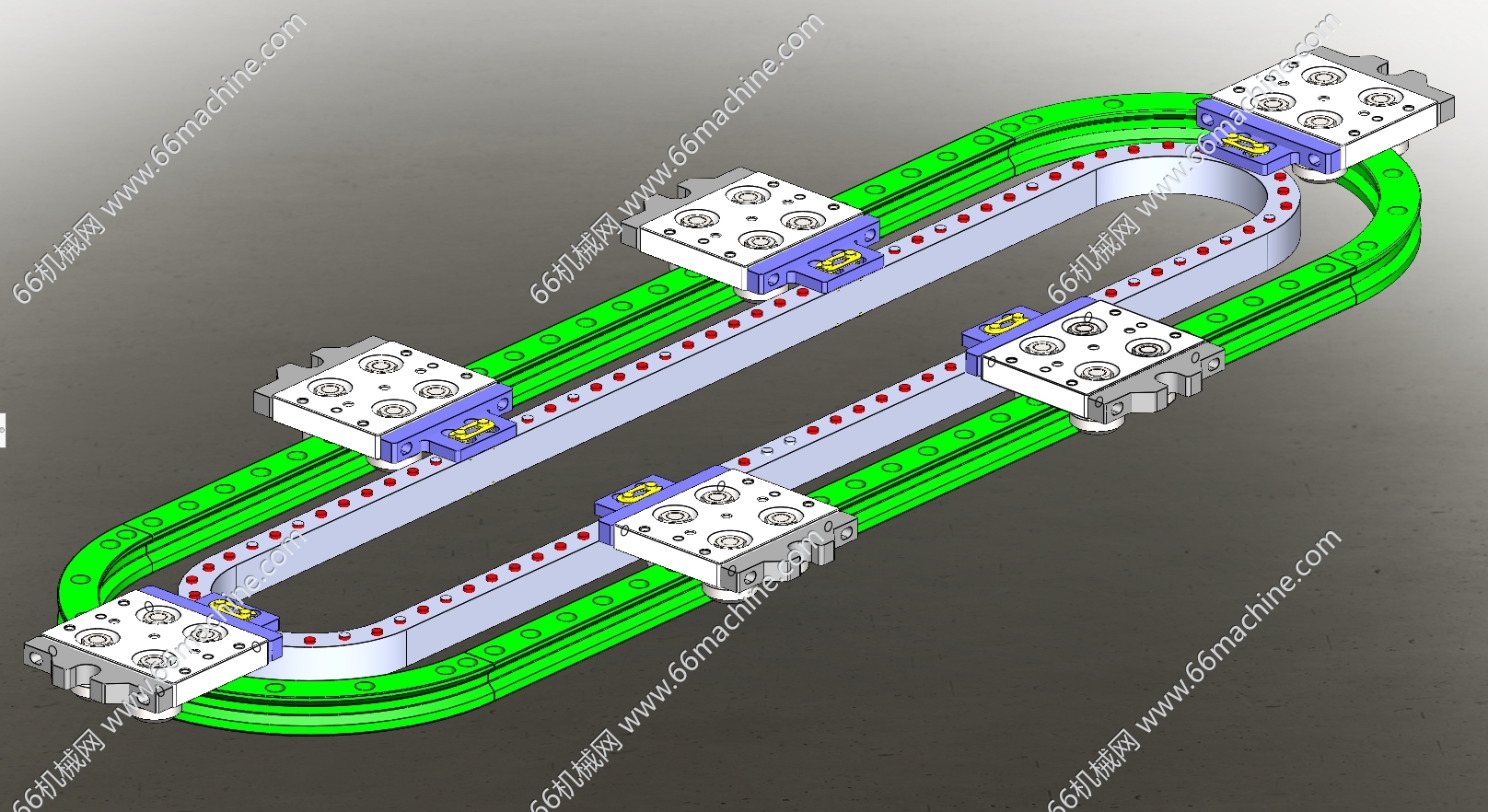

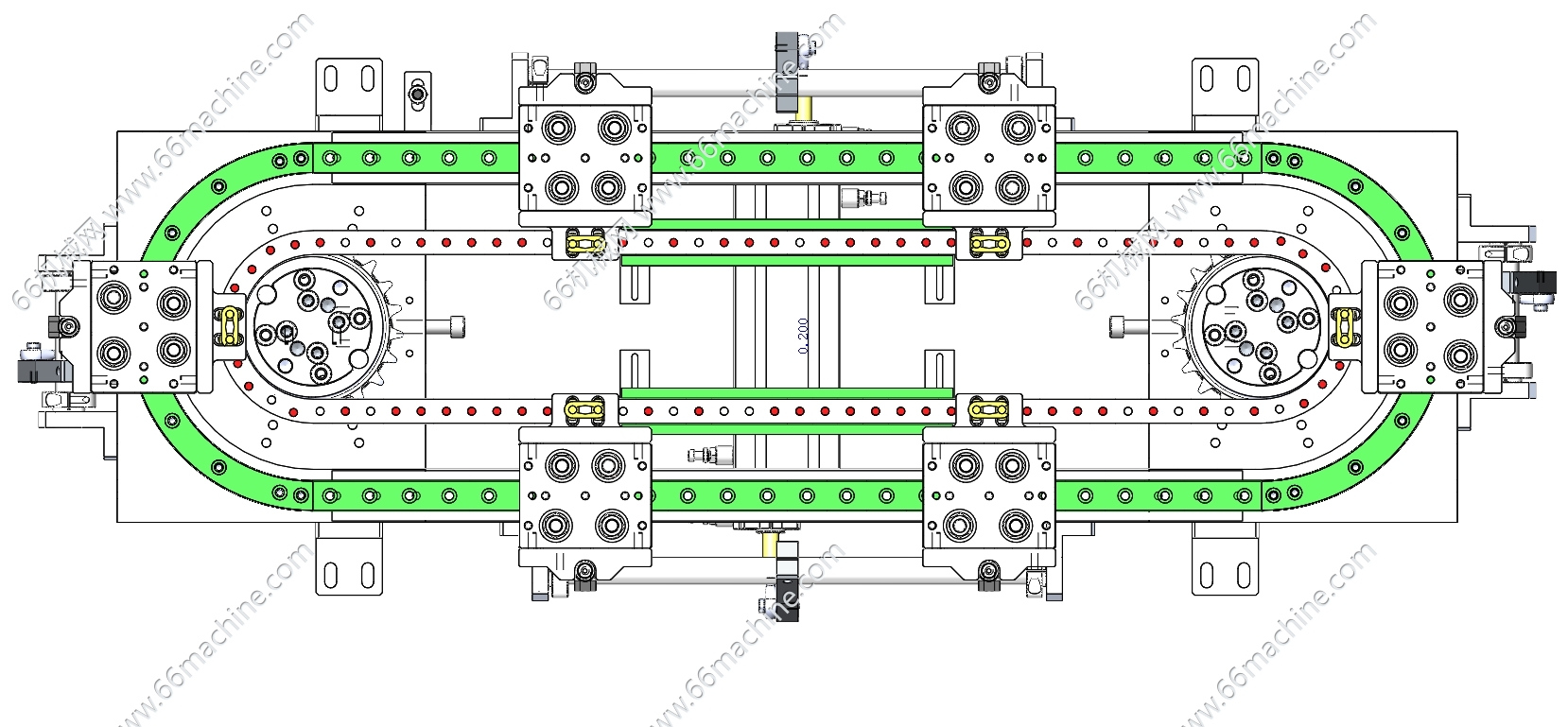

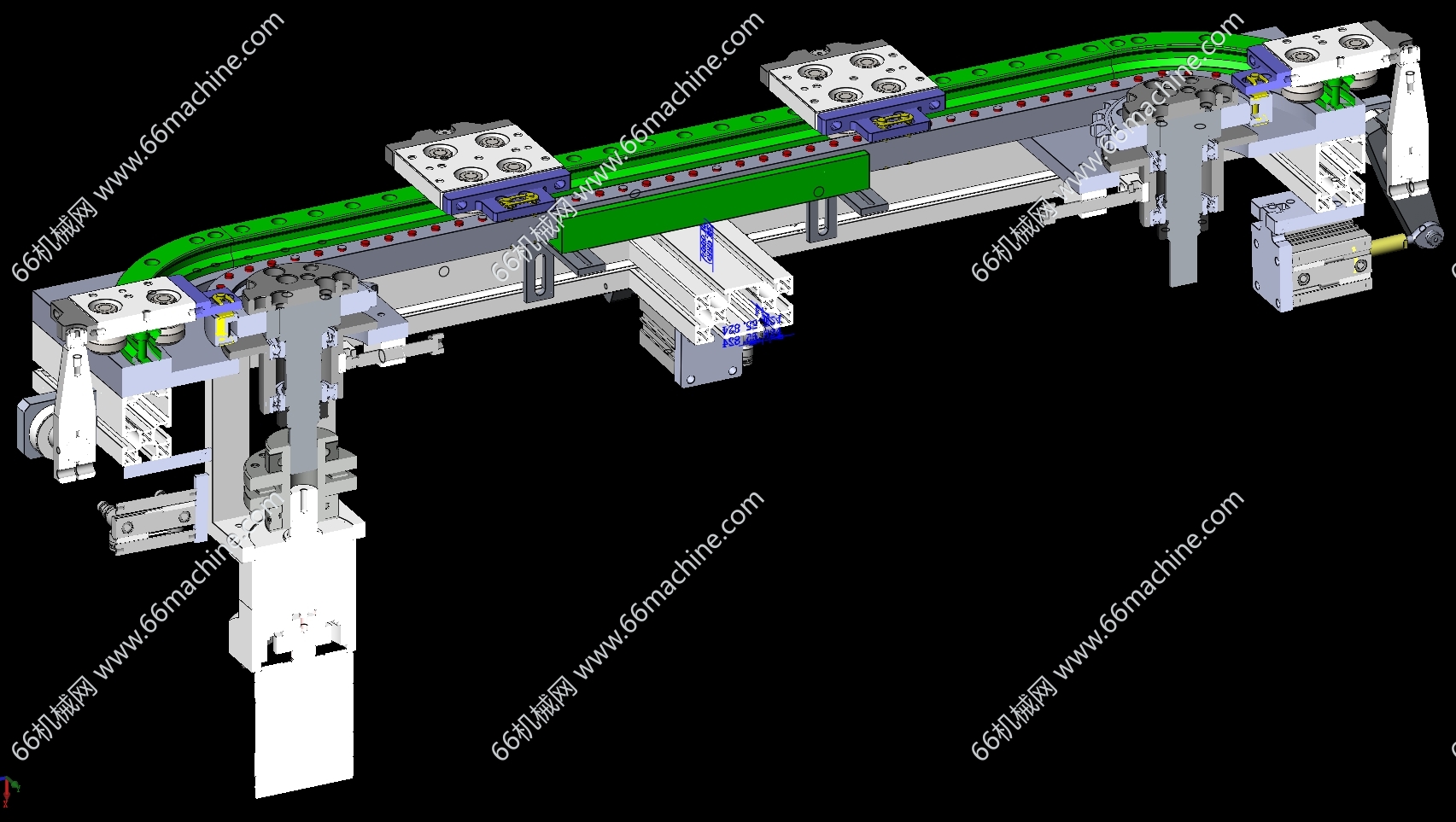

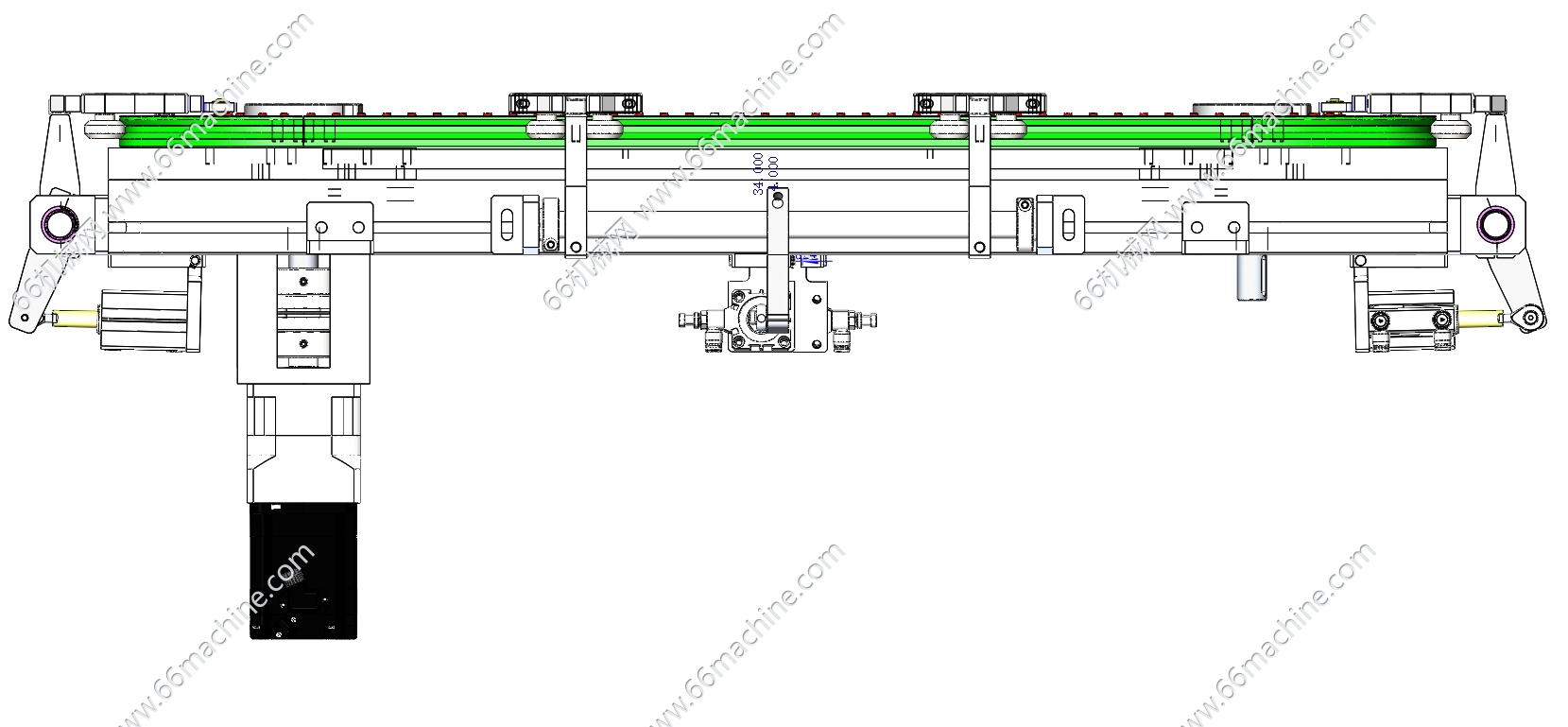

本模型为6工位椭圆链条环形导轨，说明如下：形状：椭圆；驱动方式：12A链条、链轮、伺服电机；轨道：23mm

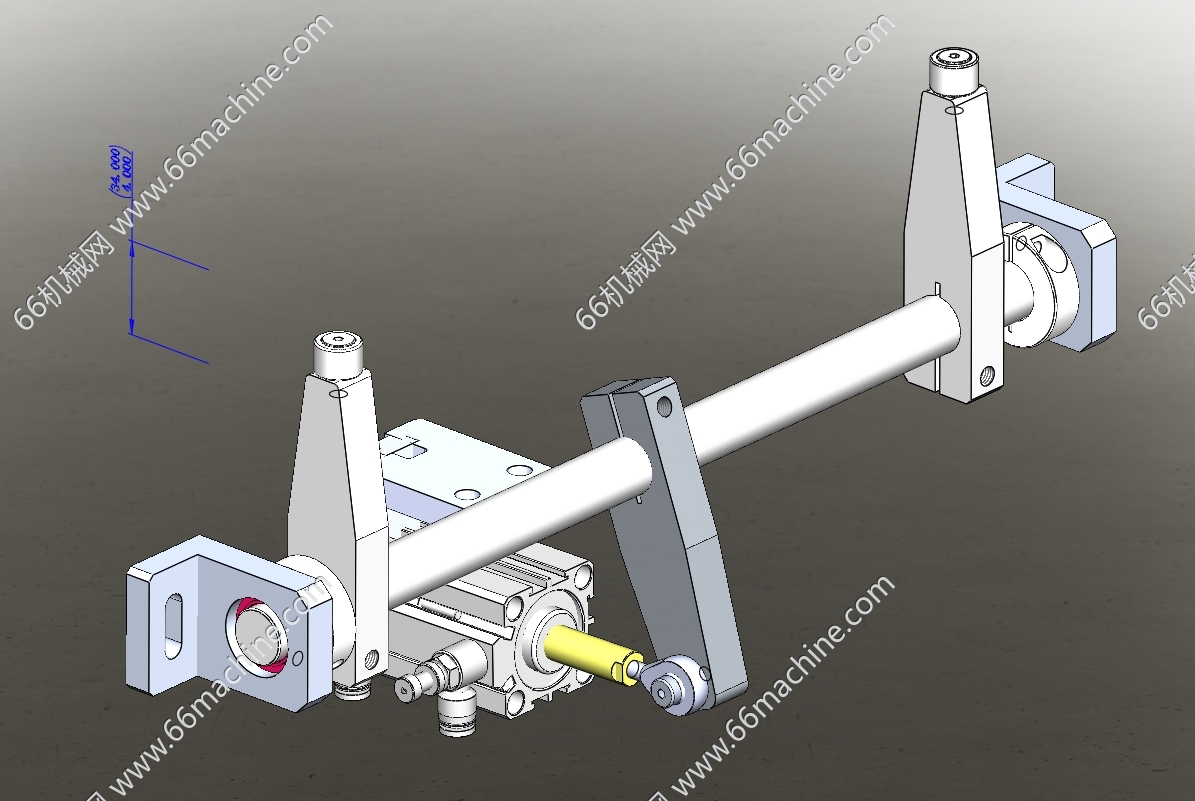

圆弧直径：255mm；工位数：6；二次定位数：6；定位类型：摆臂定位；支撑类型：型材；放置方式：水平放置。该环形导轨结构简洁，重复定位精度高，包含参数，可编辑，欢迎下载参考！
