板材滚轮输送线3D+工程图

发布时间：2026-10-24
图纸描述

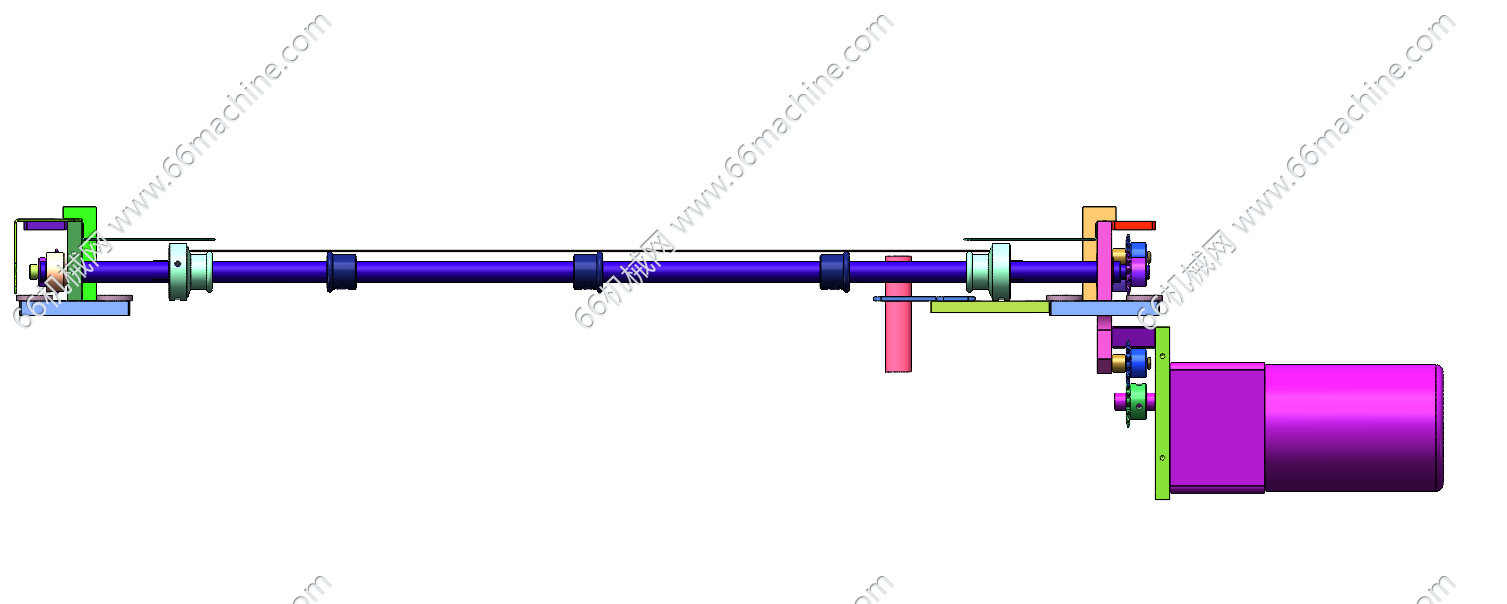

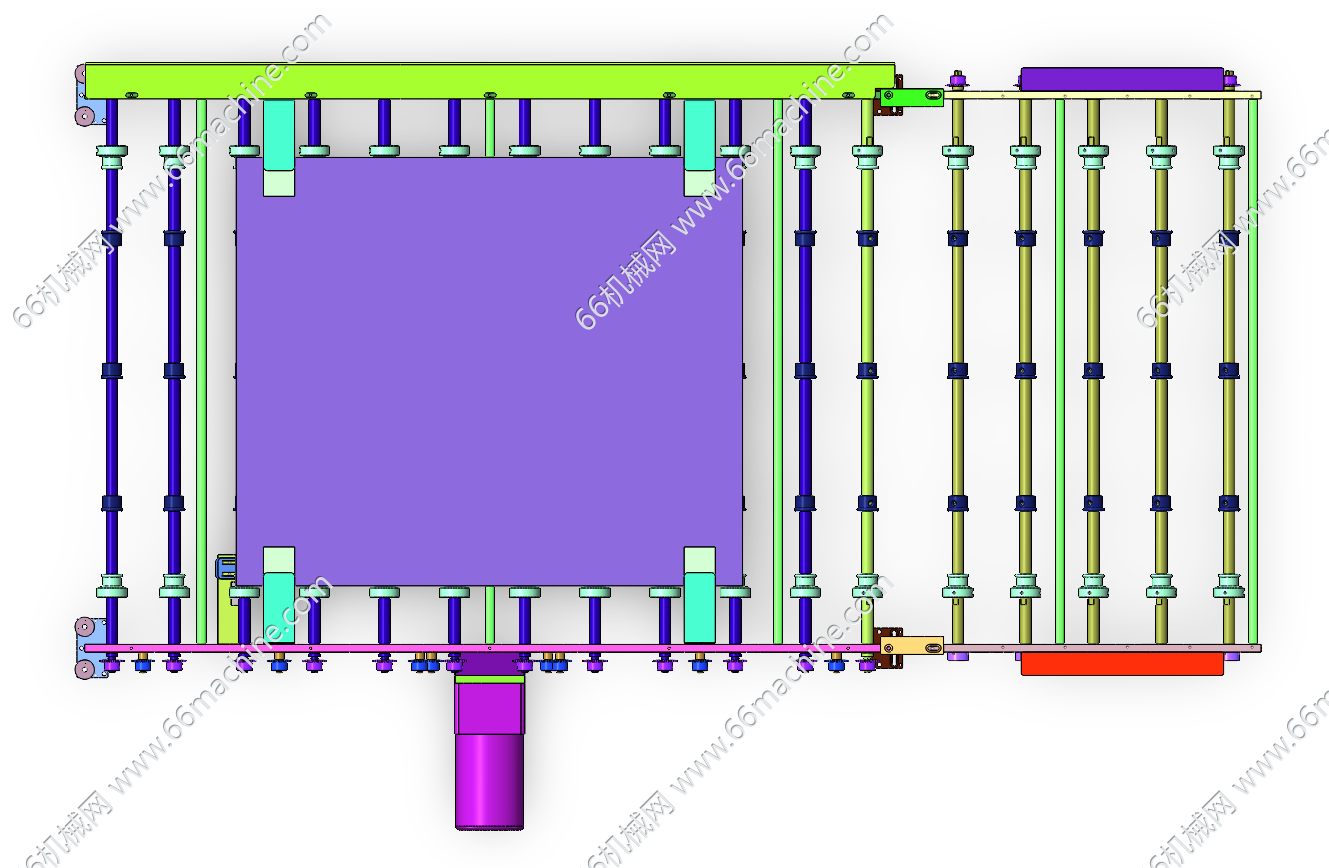

该机构为板材滚轮输送线，由电机带动辊轴同步转动，多根输送辊呈阵列排布以承托片状工件，辊轴配套传动连接件实现联动输送，能够平稳输送PCB、平板类薄板工件。

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 287 份
    图纸参数

    图纸ID: 315092070400398166

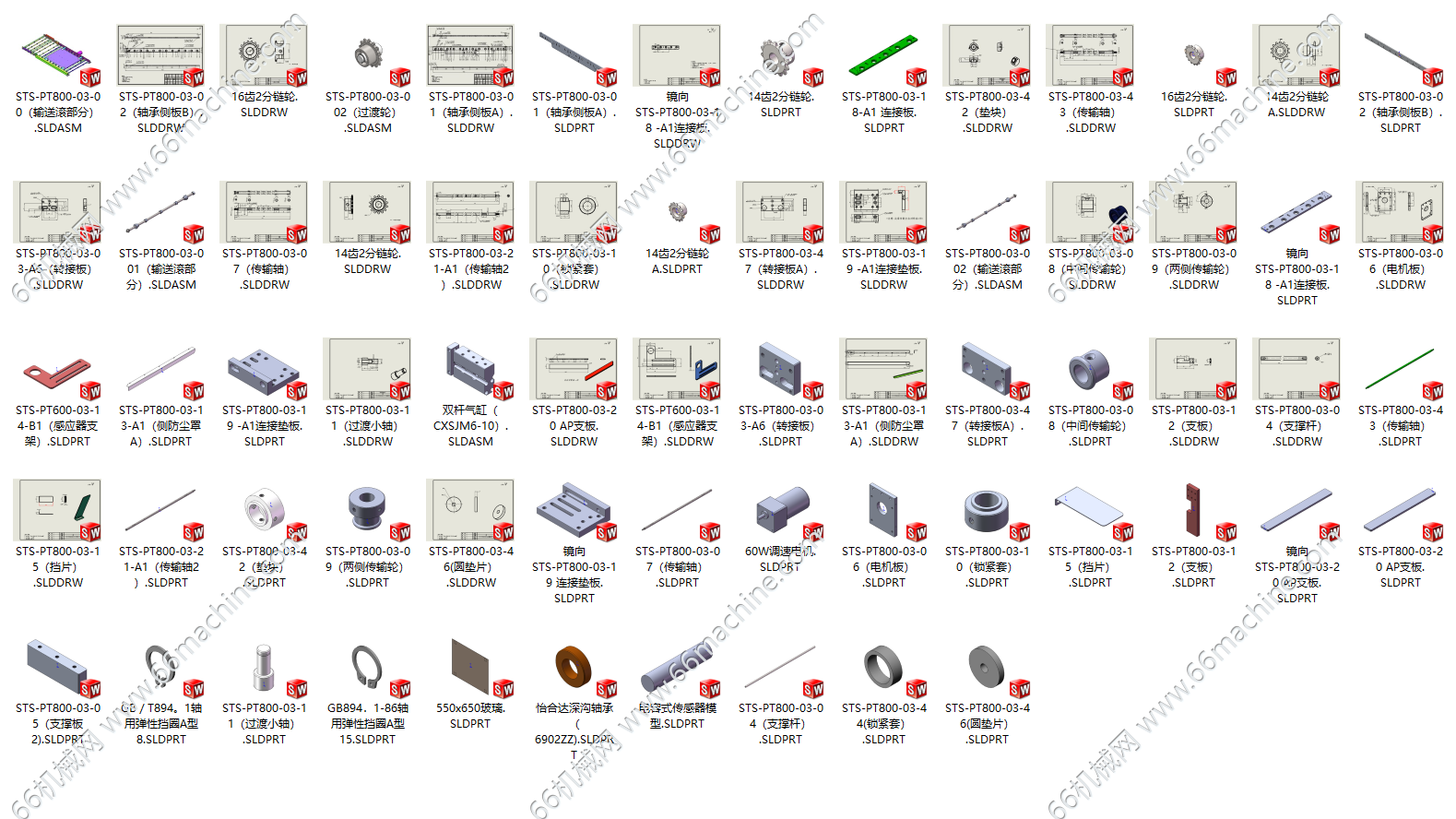

    图纸格式：SLDDRW、SLDPRT、SLDASM

    图纸版本：Solidworks2024

    文件大小：14.89MB

    所需积分：20机械币

    可否编辑： 可进行编辑，包含特征参数

    关注人数：0人
