某企业BL200链板输送线全套生产图纸（56张）

图纸描述

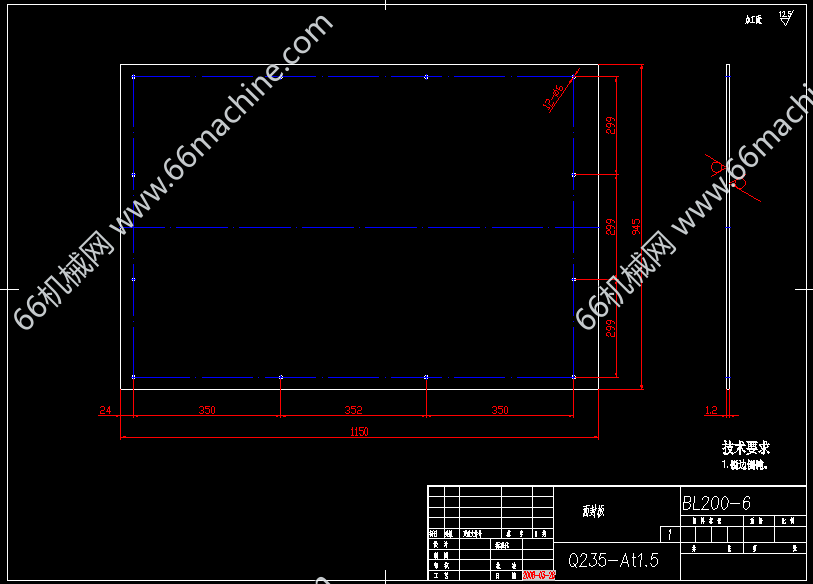

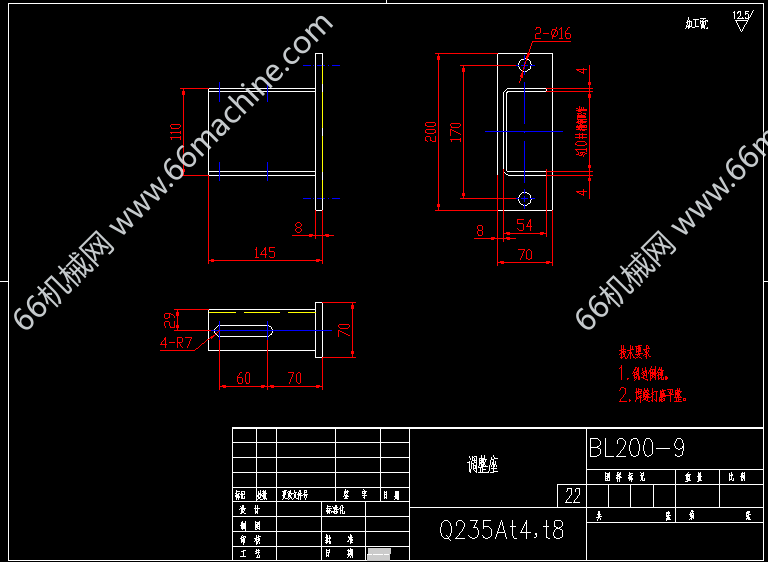

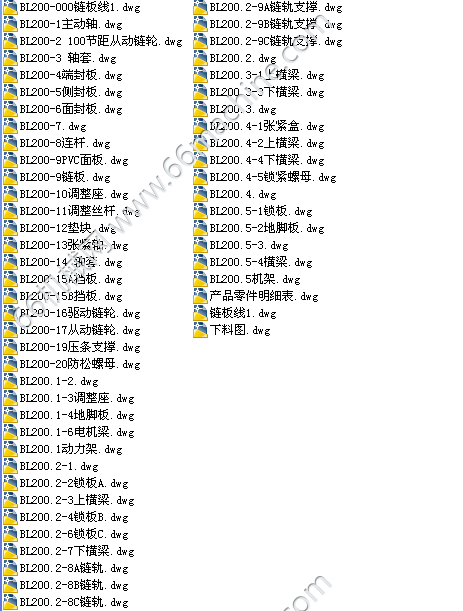

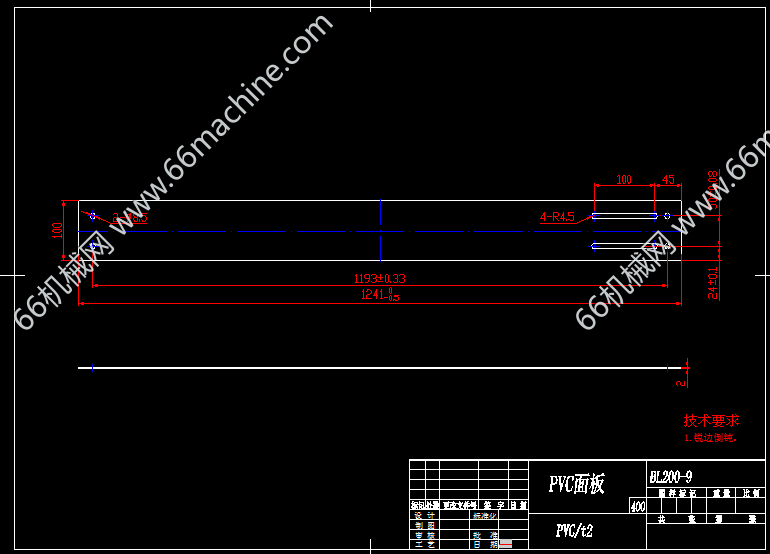

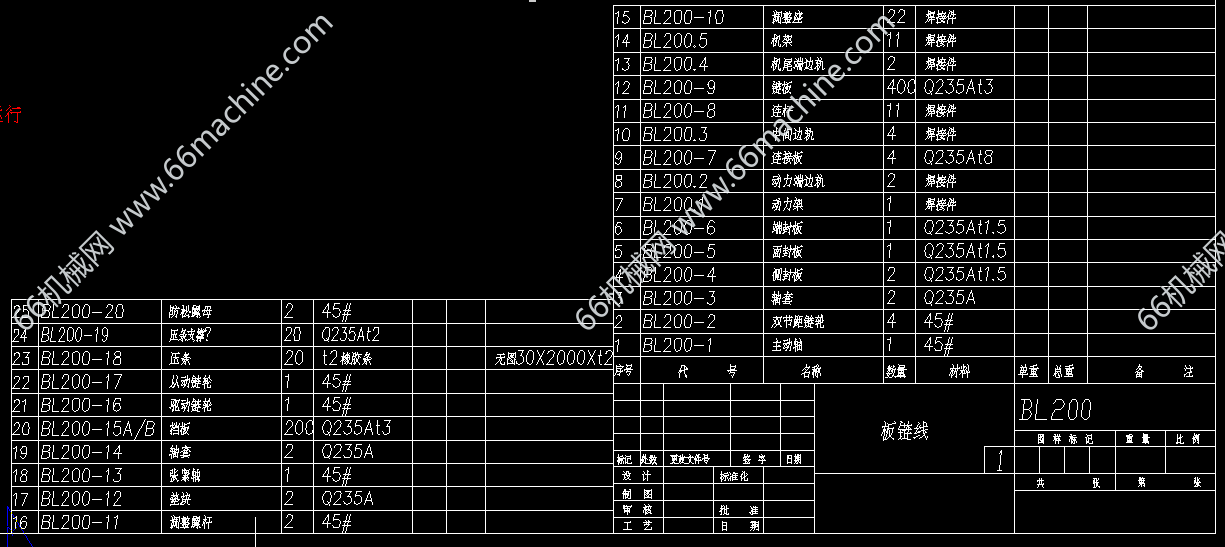

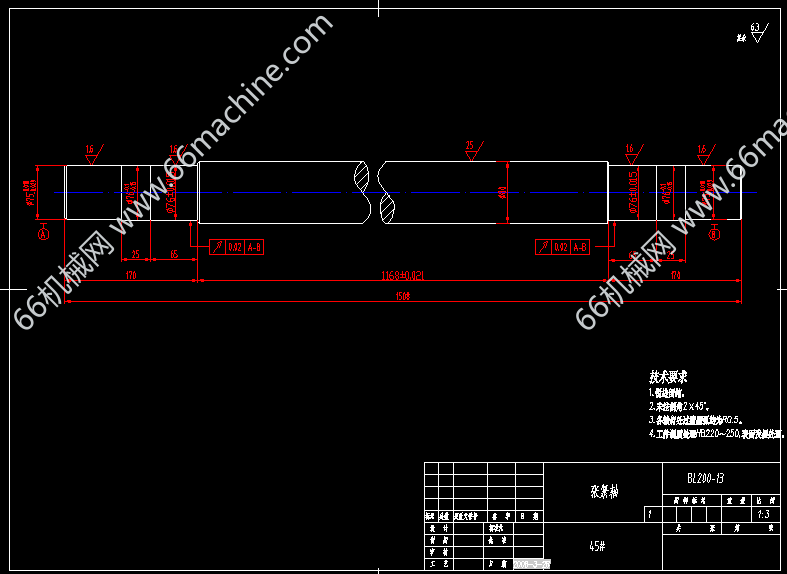

本图纸为某企业BL200链板输送线，链板流水线整个输送为平面，适合较大的工件在上面作业和输送，也可在链板上装工装夹具，优点载荷大，运行平稳，工件能直接放在线上输送。图纸包总成图及其全套零件图，合计56张详图，图纸标注清晰、完整，都配有技术要求等说明，为专业人员设计，水平很高，可供大家探讨学习！ ——技术要求说明：1.线体长20米,每4片链板设一对挡板,其中一侧固定一侧可调(1135mm^1235mm)；2.线体动力利用3KW摆线针轮减速(国贸国泰)电机驱动，线体运行速度约12m/min。3.线体两侧边缘铺设橡胶挡条以保证安全。4.总装时每根链条节数应采用偶数节，总装好后各活动部位加注润滑剂后，整机调试，运行应平稳，无爬行等缺陷。
