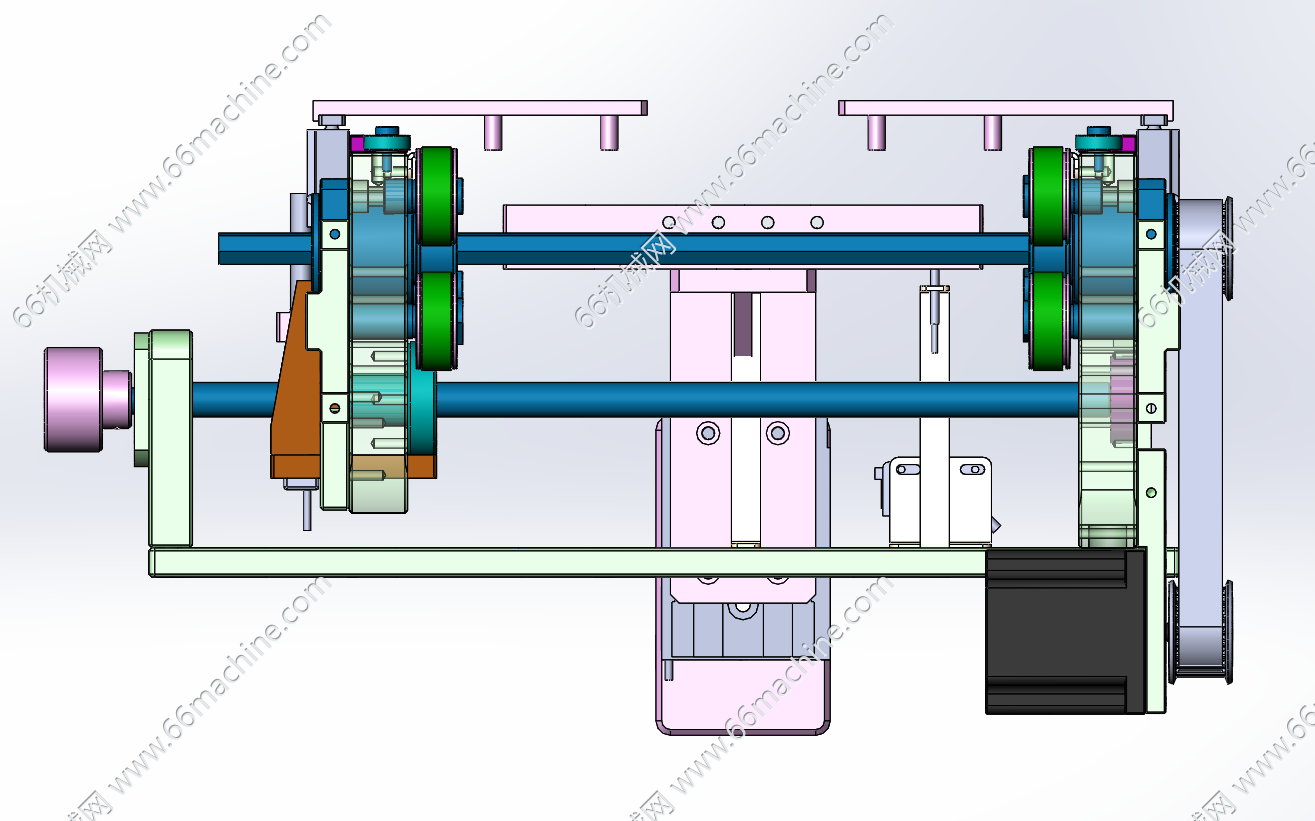

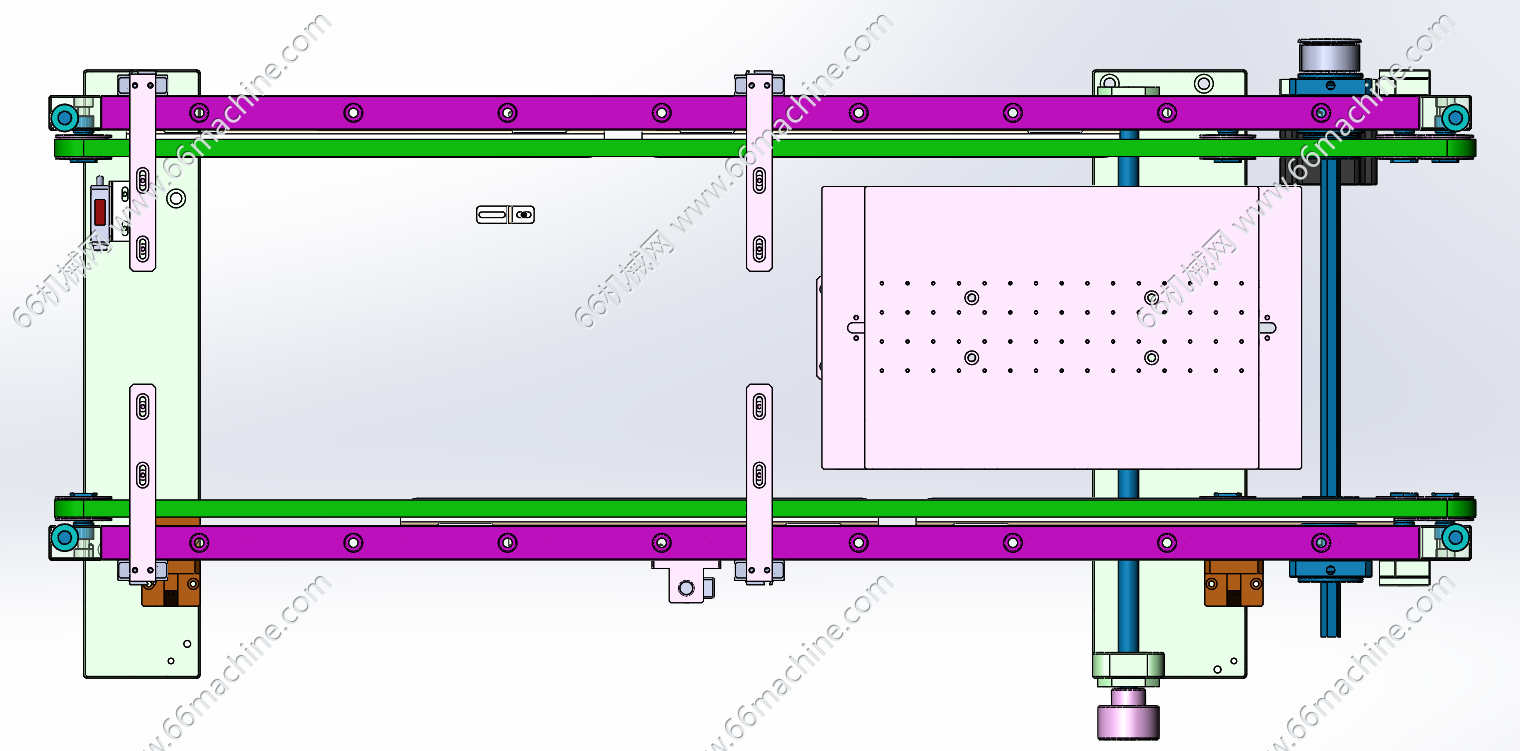

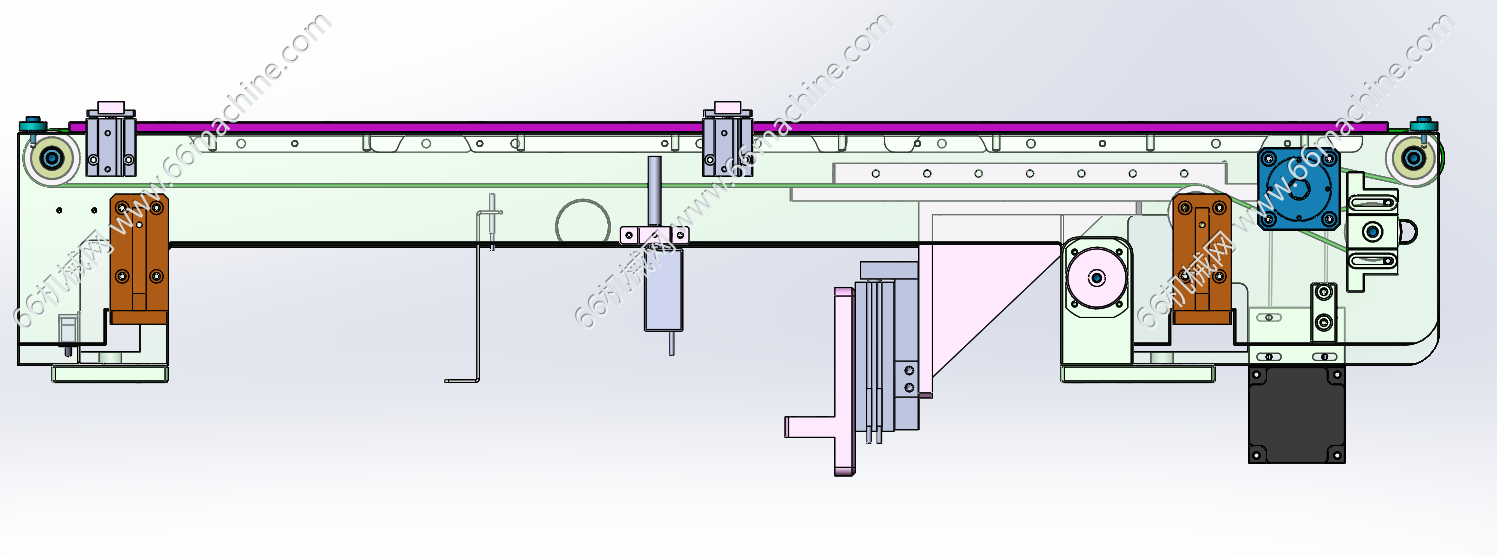

该模型为可调宽度双列皮带输送线，配置气动止挡机构完成工件挡停粗定位，气动顶升台实现工件抬升二次定位，通过间距调节旋轮配合正反牙丝杆可调整皮带轨道宽度适配多种规格工件，电机驱动双皮带完成物料输送，集输送、挡停、顶升定位功能于一体，多用于 Tray 盘、PCB 工件自动化流水线工位。
机械打工人
图纸ID: 315092070396205547
图纸格式：SLDPRT、SLDASM、sldprt
图纸版本：Solidworks2021
文件大小：8.89MB
所需积分：15机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
