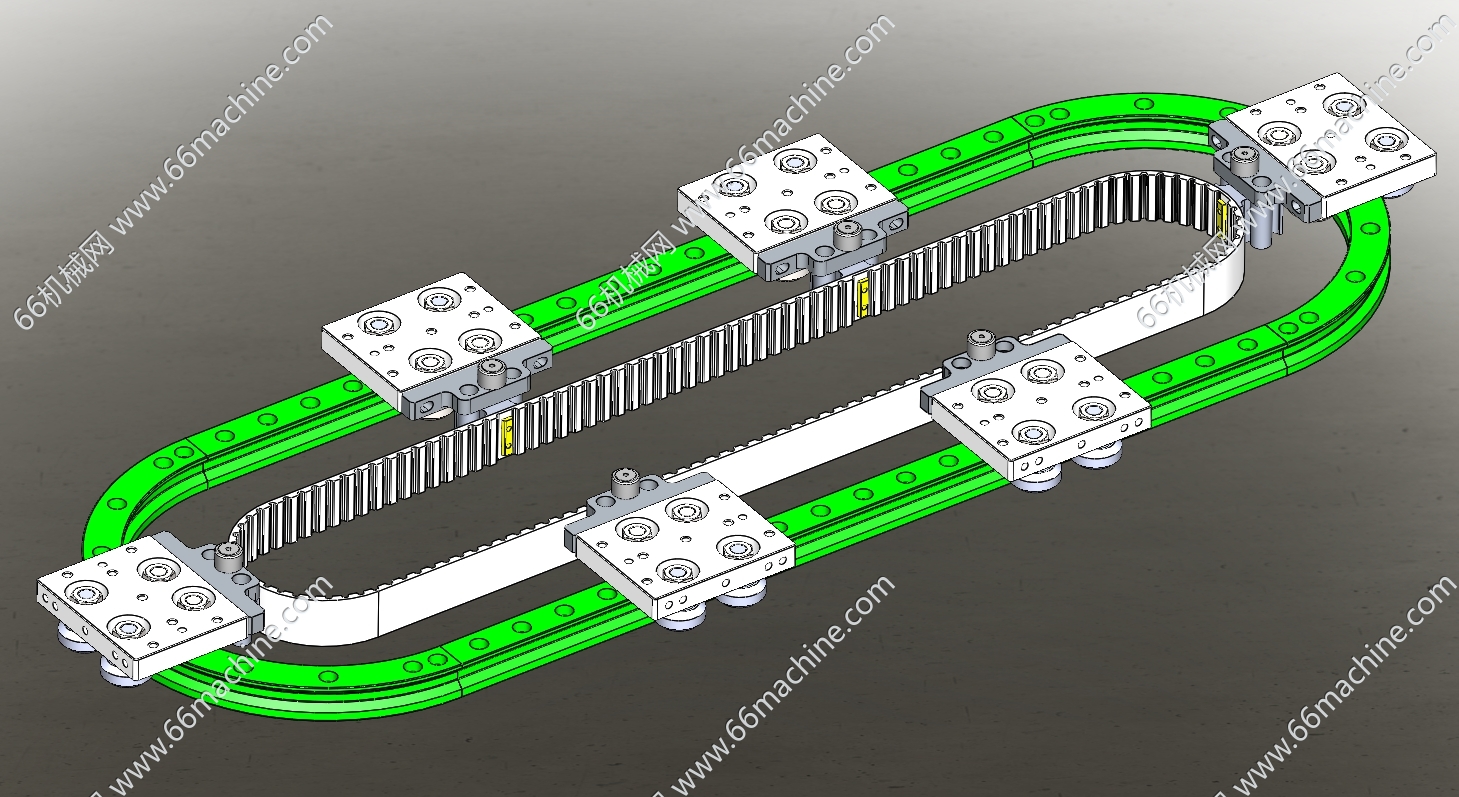

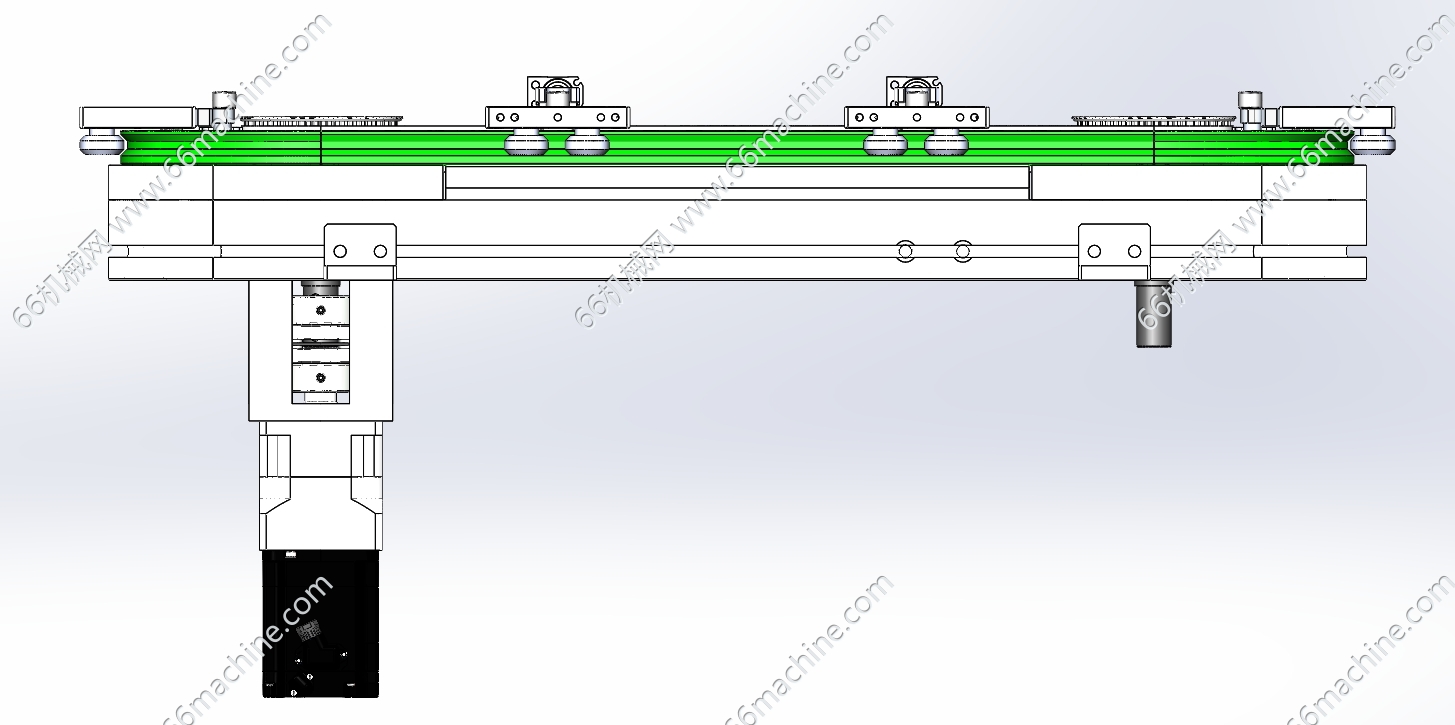

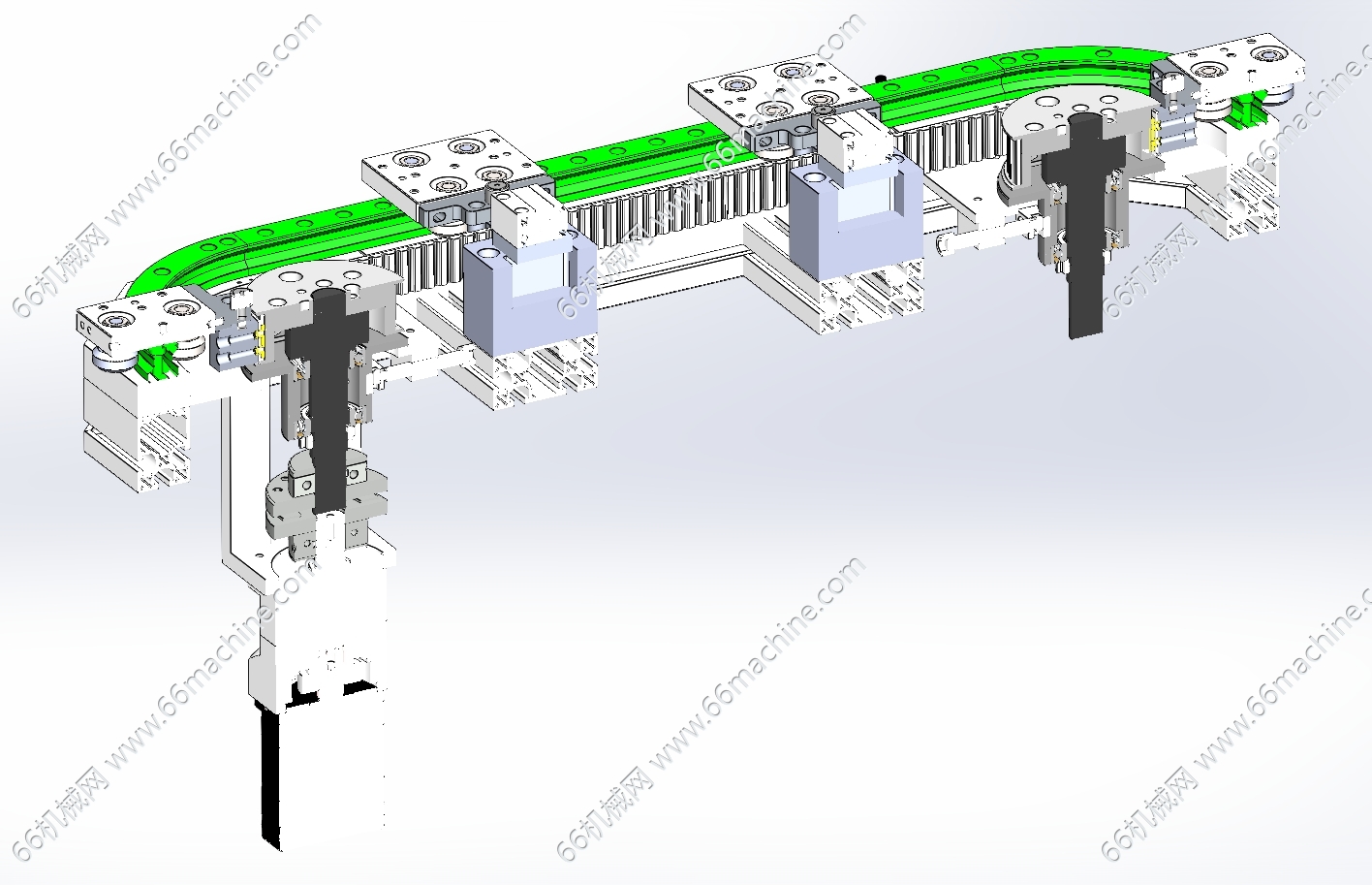

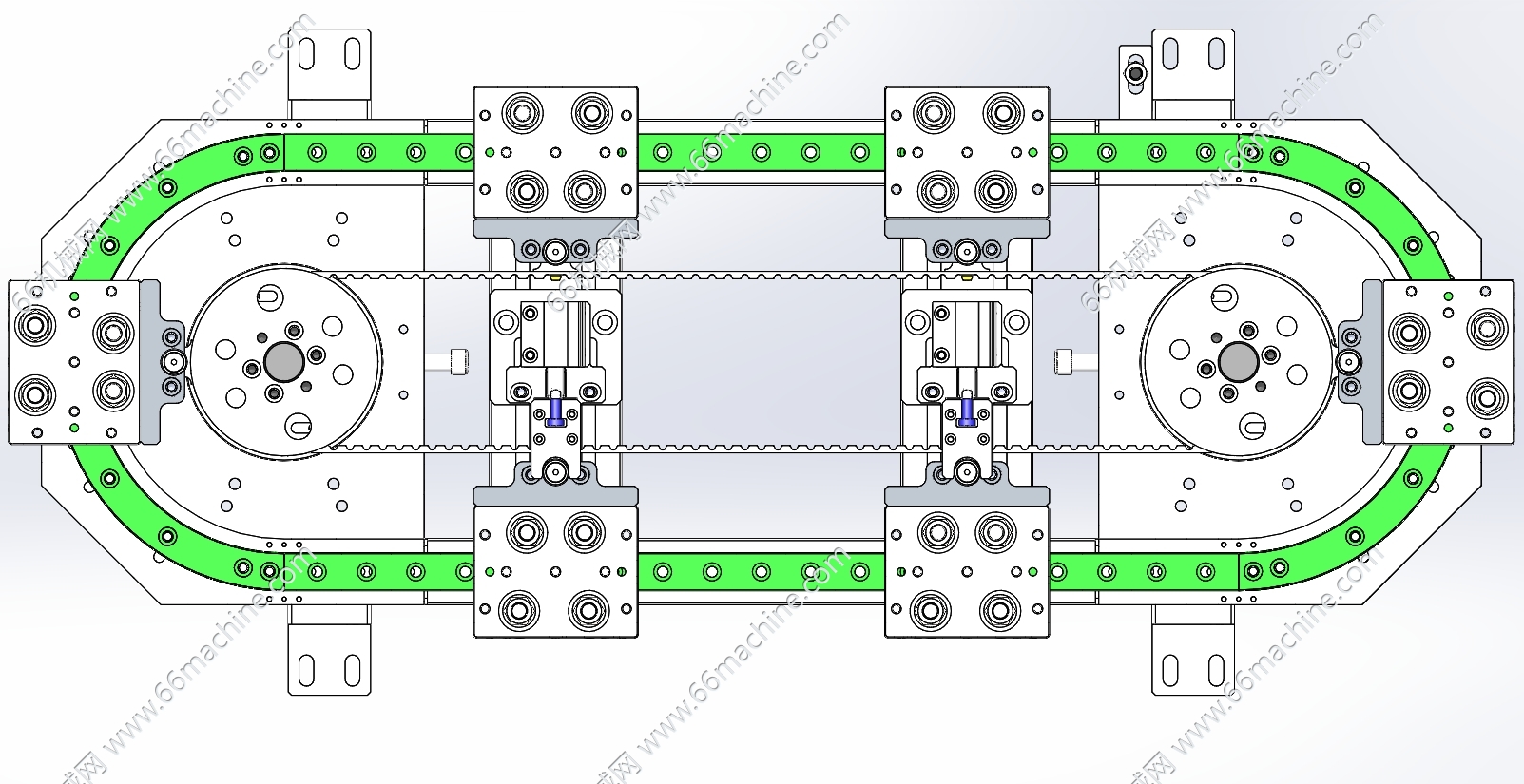

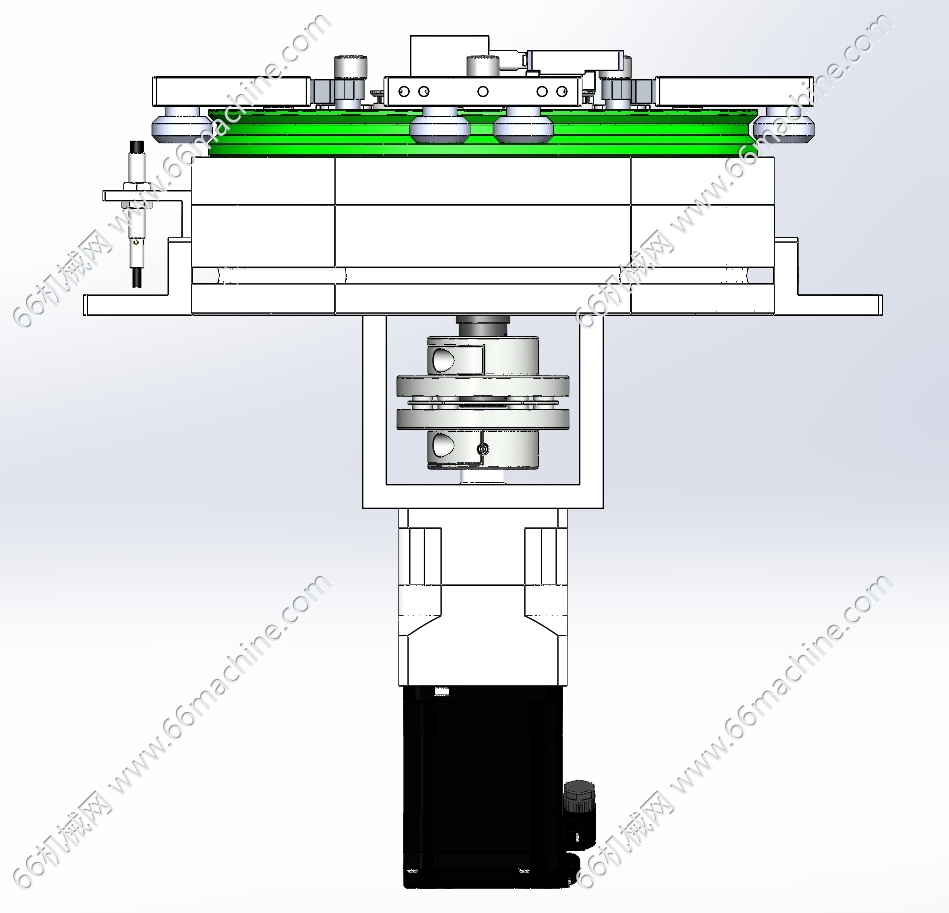

本模型为6工位椭圆同步带环形导轨，采用伺服电机驱动带轮旋转进而带动滑座旋转，轨道宽：23mm，圆弧直径：255mm；该环形导轨结构简洁，重复定位精度高，包含参数，可编辑，欢迎下载参考！
朝花夕拾啊
图纸ID: 315092070396204189
图纸格式：SLDPRT、SLDASM、sldprt
图纸版本：Solidworks2023
文件大小：28.59MB
所需积分：35机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
