环形导轨输送机构

发布时间：2026-03-24


图纸描述

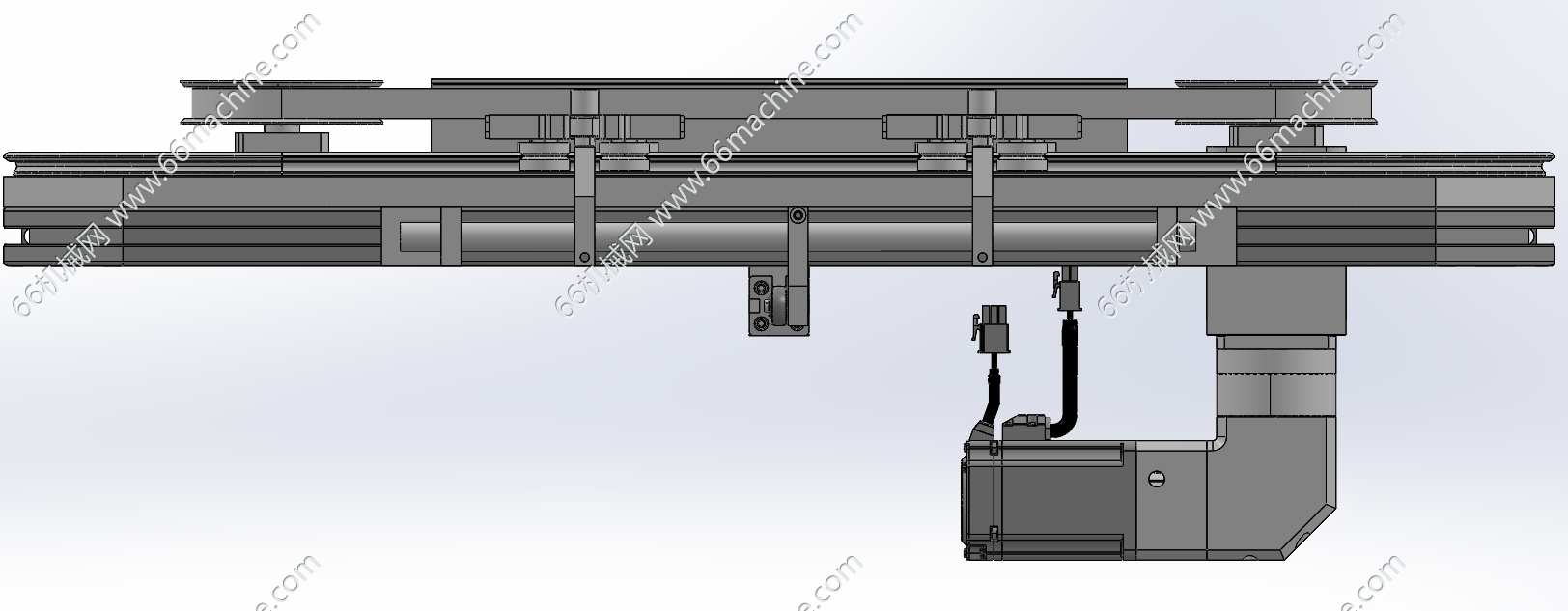

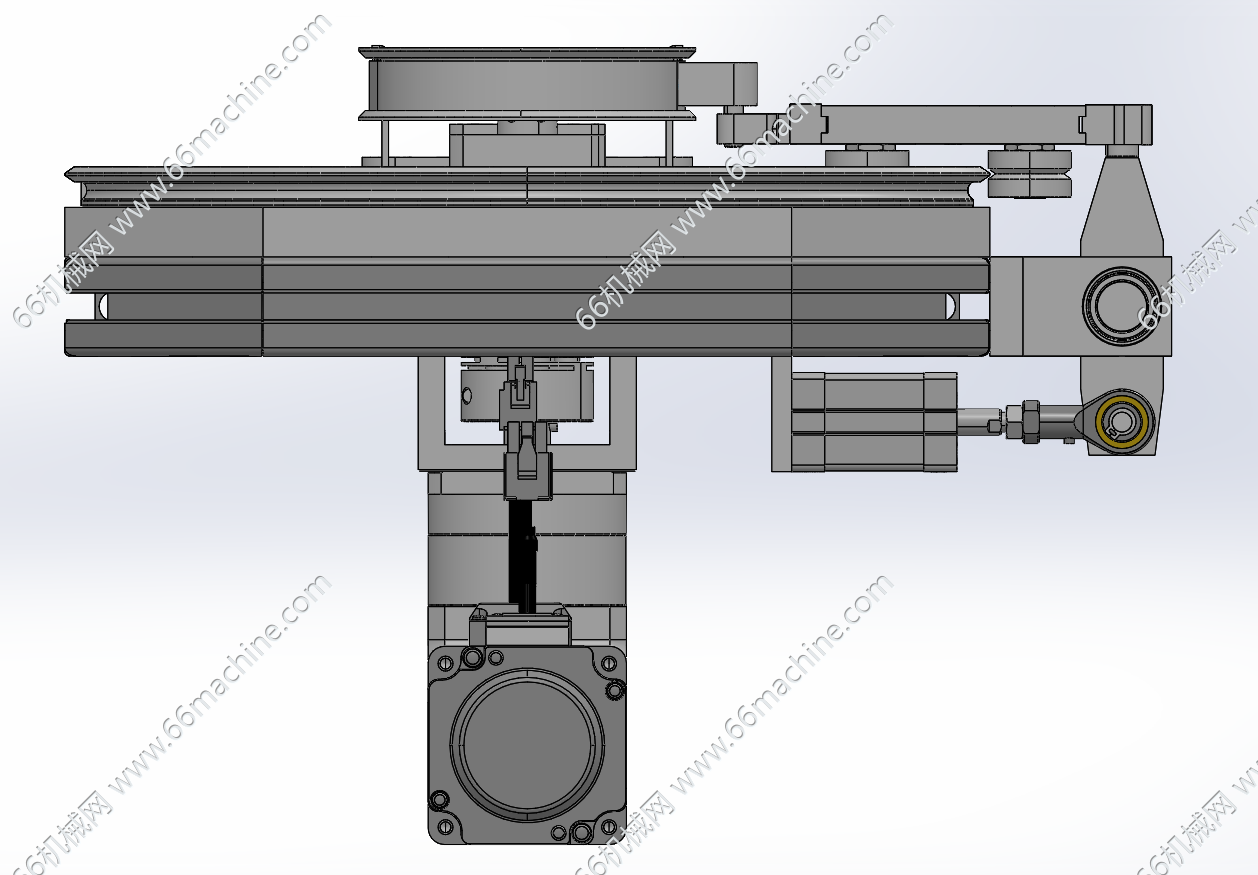

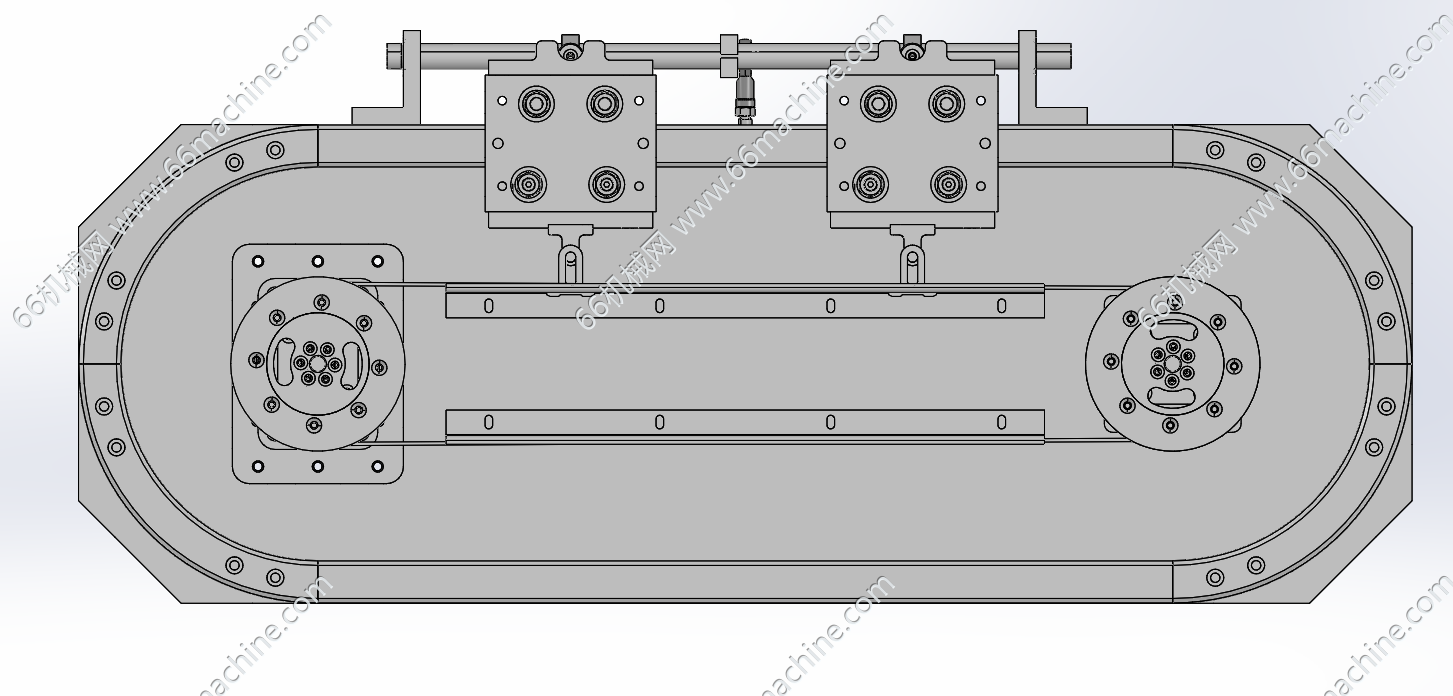

本模型为环形导轨输送机构，采用椭圆闭合轨道，由两段直线导轨与两段圆弧导轨精密拼接而成，保证滑座平稳过渡。摆臂式定位机构可在指定工位对滑座进行精准锁止。

立刻下载收藏

查看我的 0 个作品

从事机械制图

获推荐作品 193 份

图纸参数

图纸ID: 315092070396203847

图纸格式：STEP

图纸版本：其它模型软件

文件大小：2.29MB

所需积分：15机械币

可否编辑：可进行编辑，不包含参数

关注人数：0人
