板件类产品（如玻璃、金属板件、PCB板等）清洗输送线（清洗设备）

发布时间：2025-07-15


图纸描述

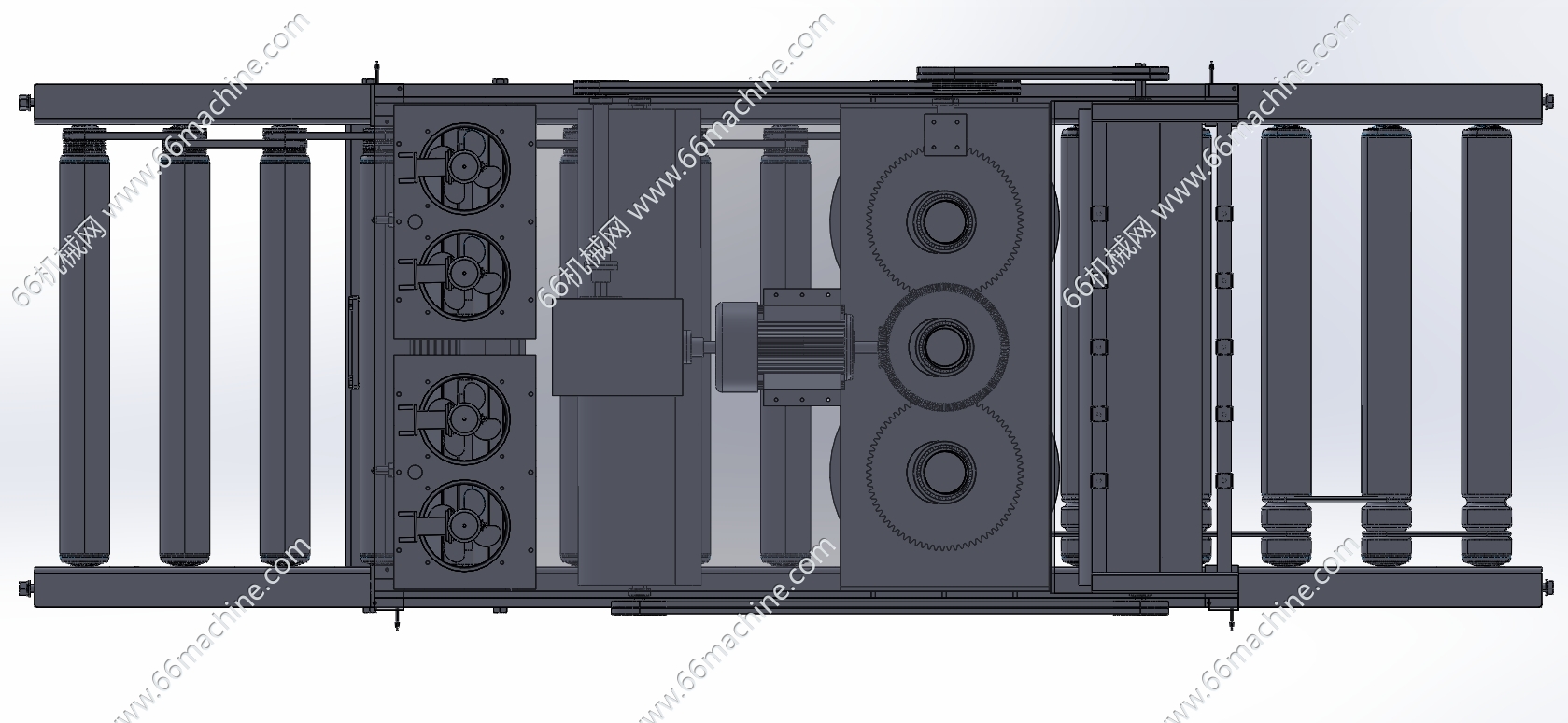

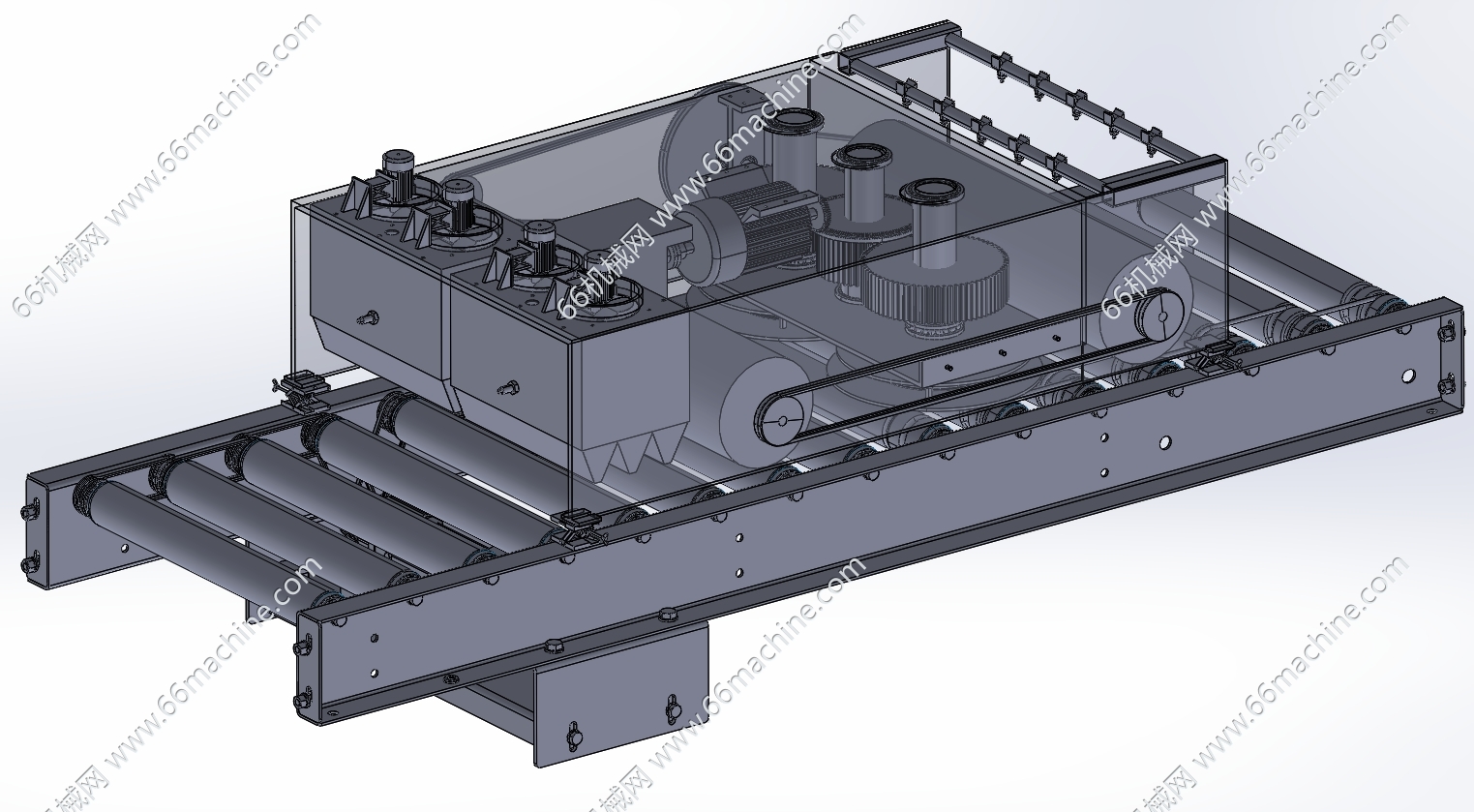

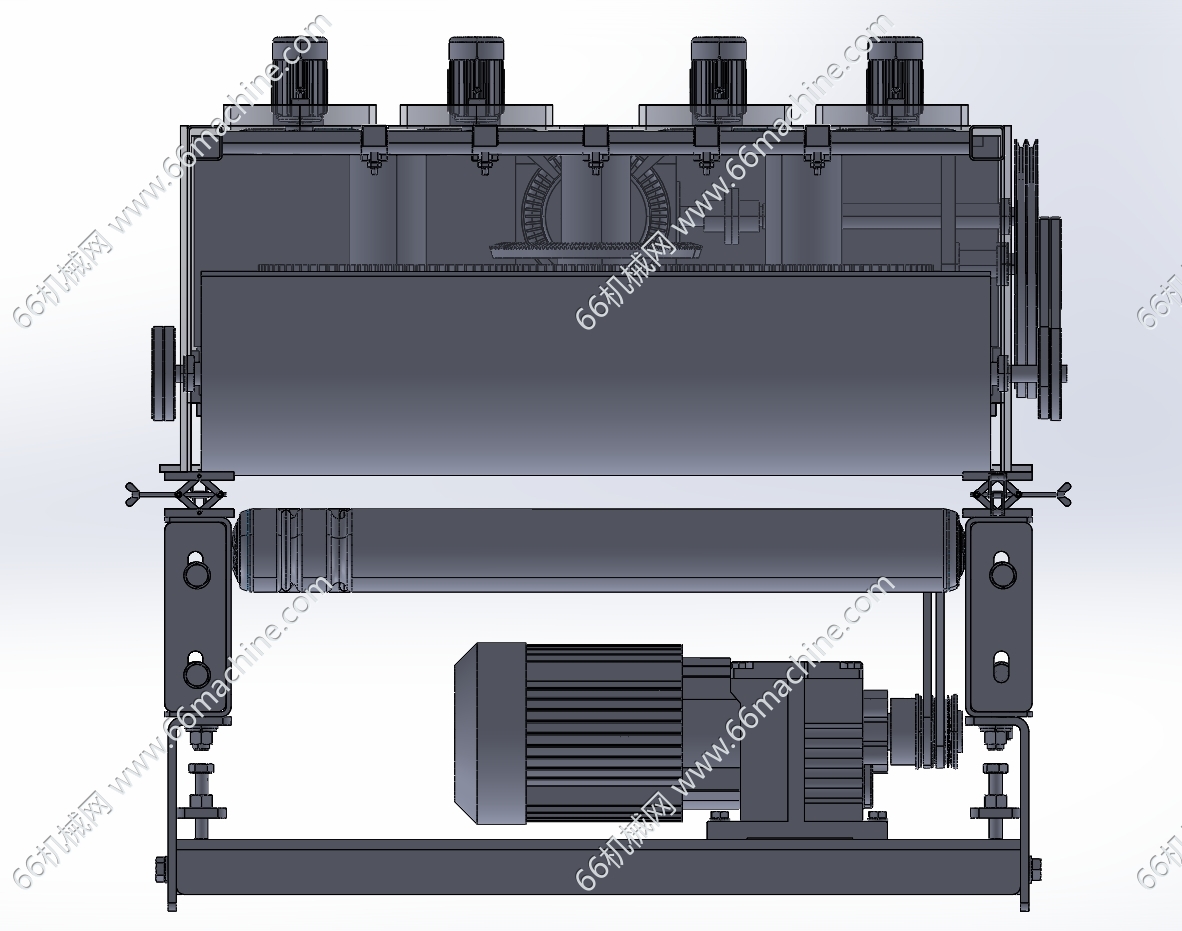

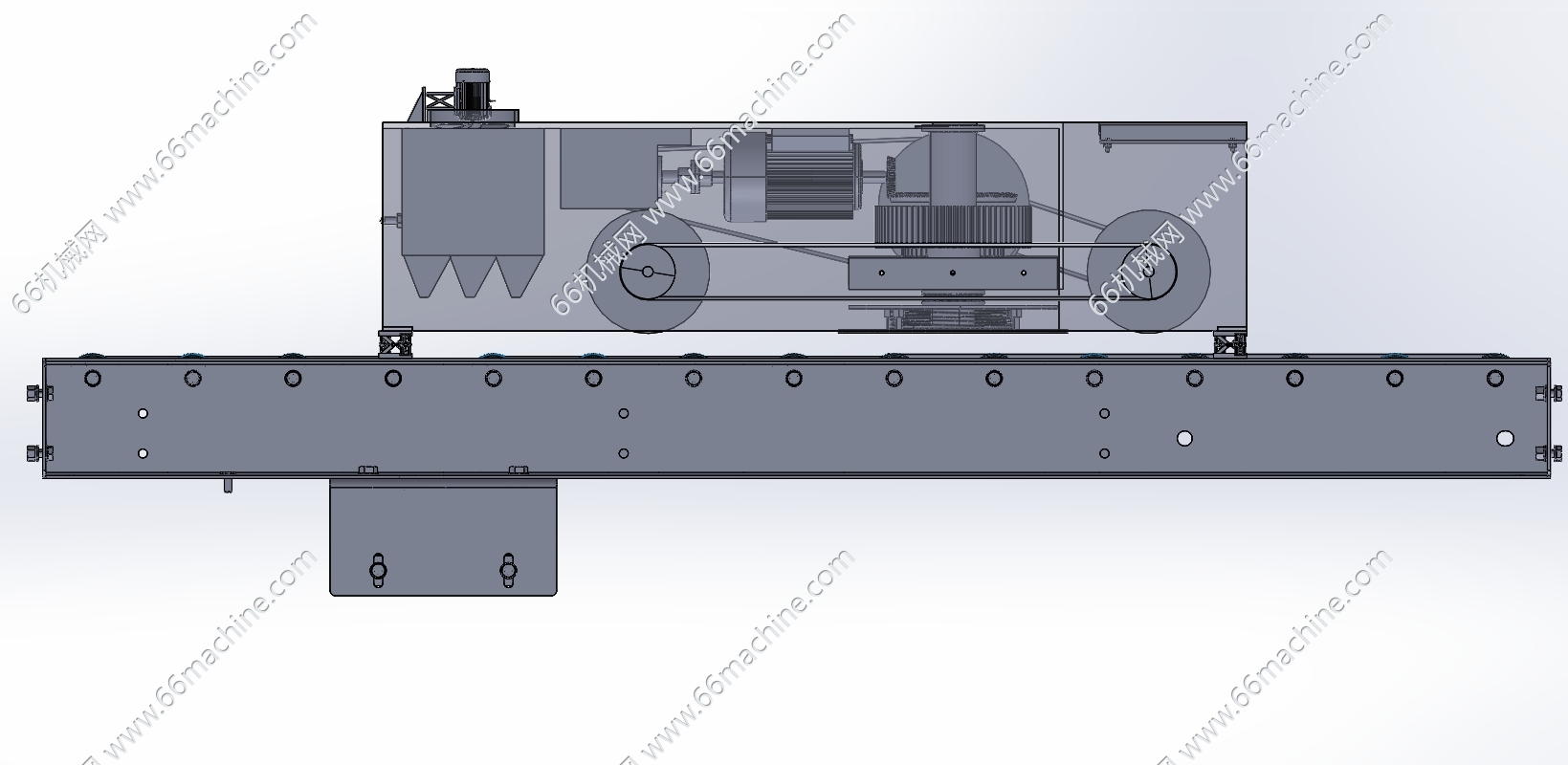

本模型为板件类产品（如玻璃、金属板件、PCB板等）清洗输送线，包括机架、传输机构及清洗箱。传输机构含传输辊；清洗箱内沿传输方向依次设置：高压喷淋组件、滚刷组件、盘刷组件和热风干燥组件。其中盘刷组件的盘形刷通过直线轴承、弹簧和可升降轴构成浮动连接结构，自适应板件表面起伏；热风干燥组件采用梯形出风口，配合温度传感器闭环控制加热棒与风扇实现恒温干燥。该装置通过工序集成、浮动刷体及智能温控技术，解决了板件清洗不净、干燥不均易划伤的问题，提升了清洁效率与安全性。
