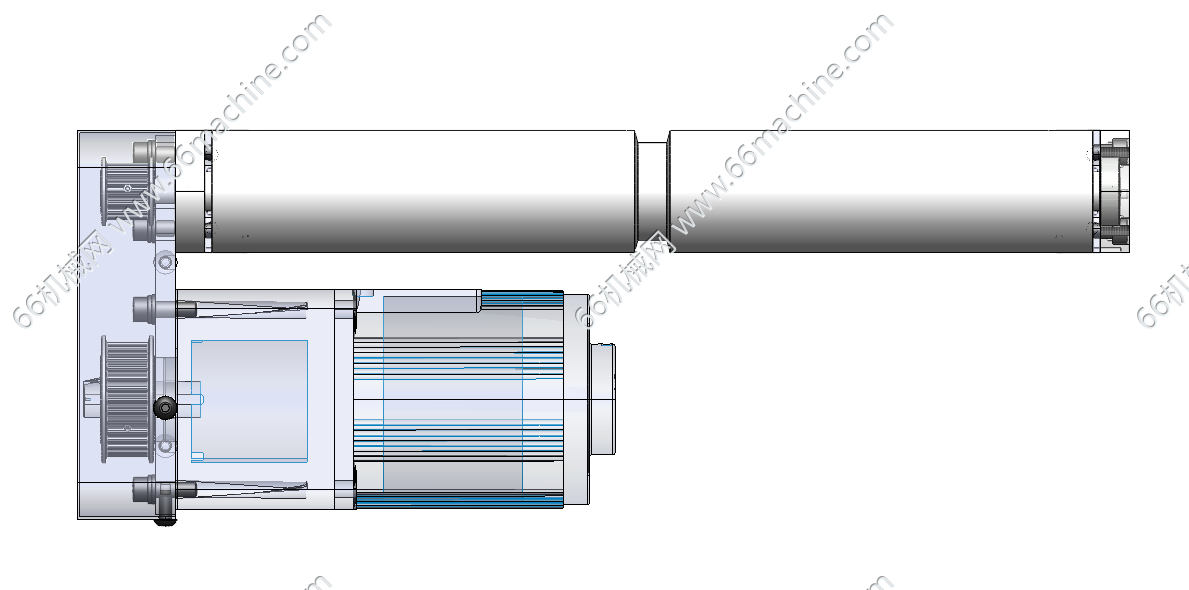

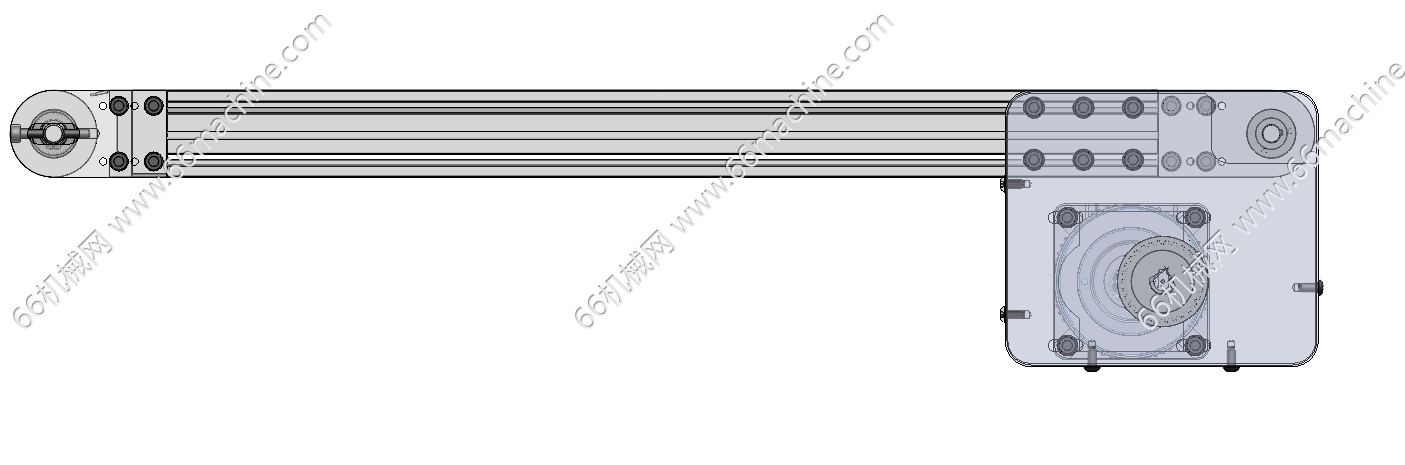

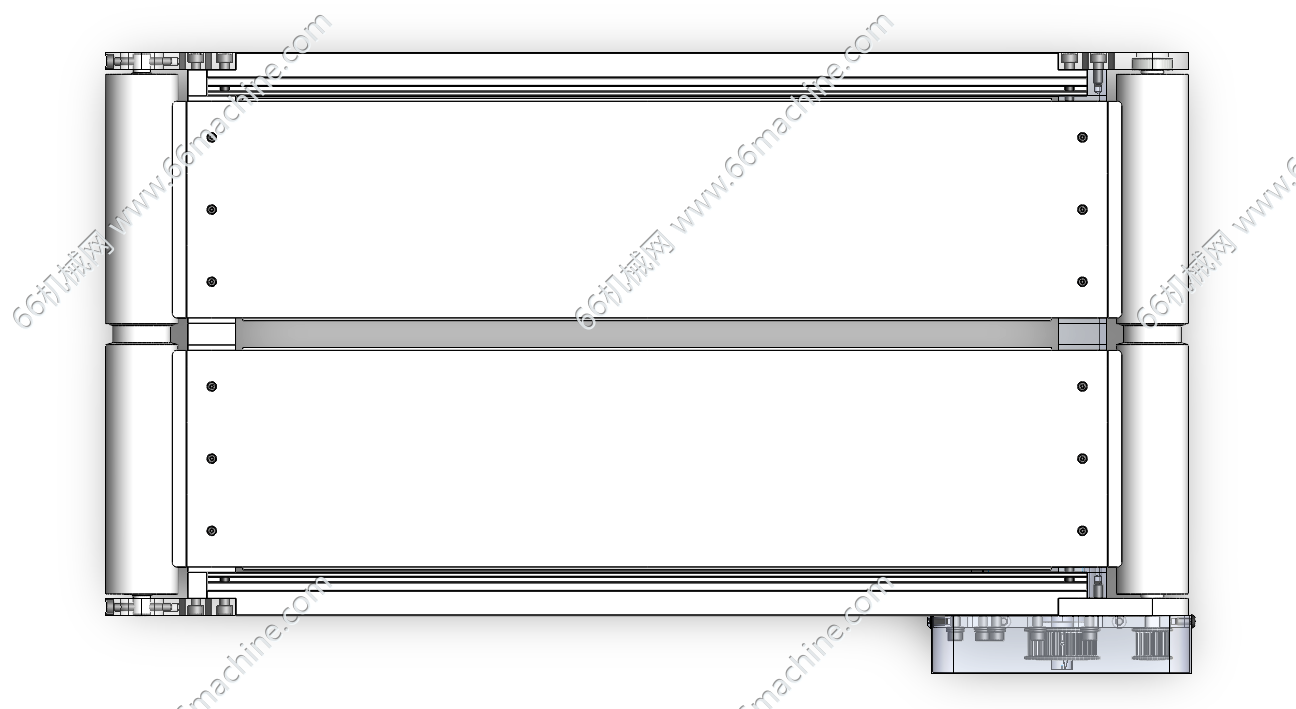

本平皮带输送线采用工业铝型材作为机架，两端装配主动、从动滚筒，端部防护罩内布置电机‑同步带传动机构驱动平皮带运转，配备皮带张紧调节结构，台面设置承托板承载工件，设备运行平稳，主要用于各类自动化产线上工件的水平输送作业。
机械狗
图纸ID: 315092070392009720

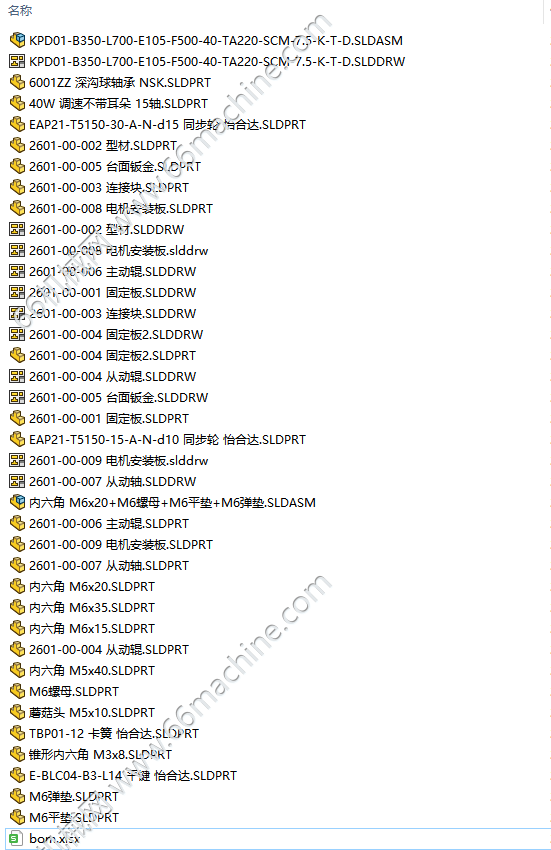

图纸格式：SLDDRW、SLDPRT、slddrw、SLDASM、xlsx
图纸版本：Solidworks2022
文件大小：9.71MB
所需积分：20机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
