带侧面传动的皮带输送线

发布时间：2025-09-17


图纸描述

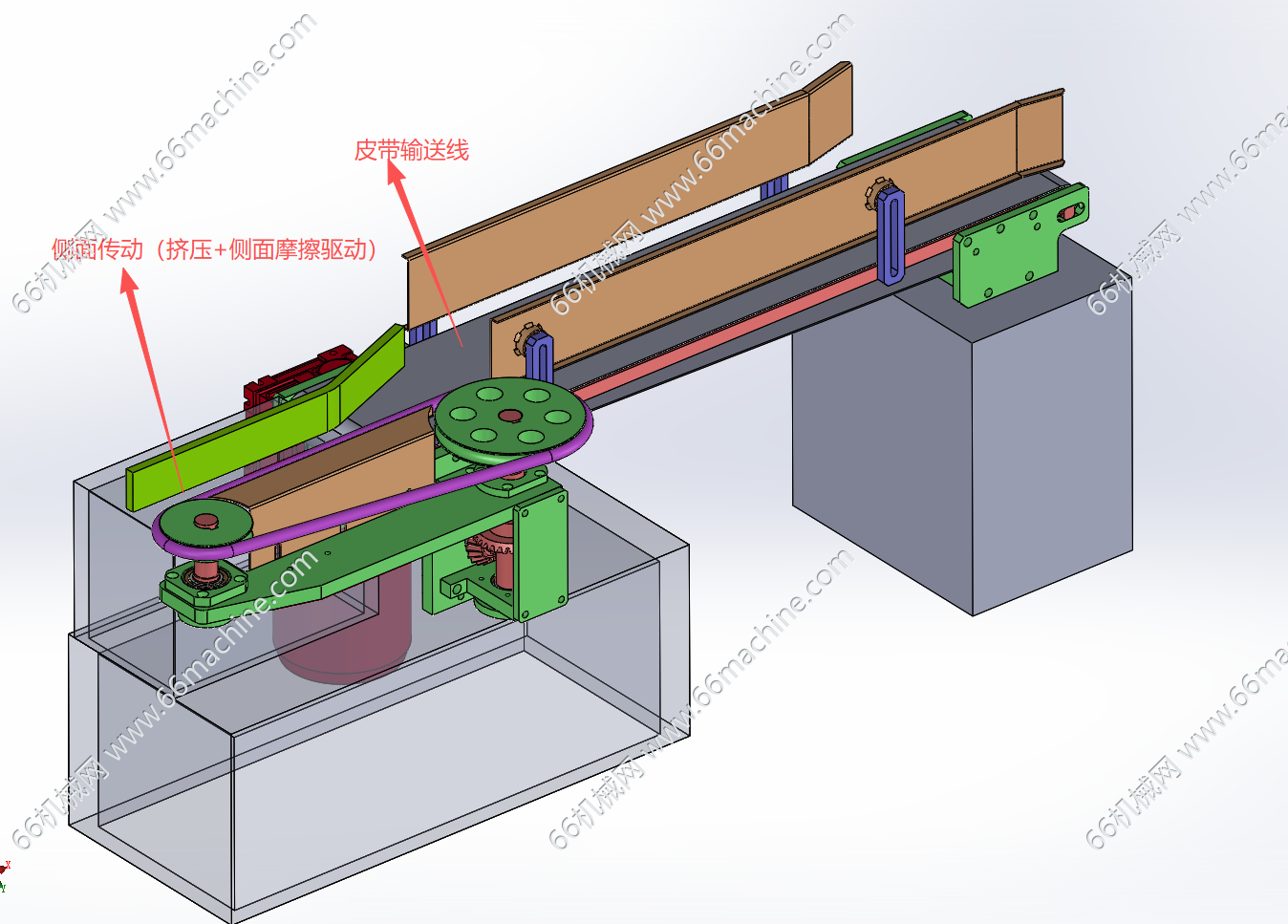

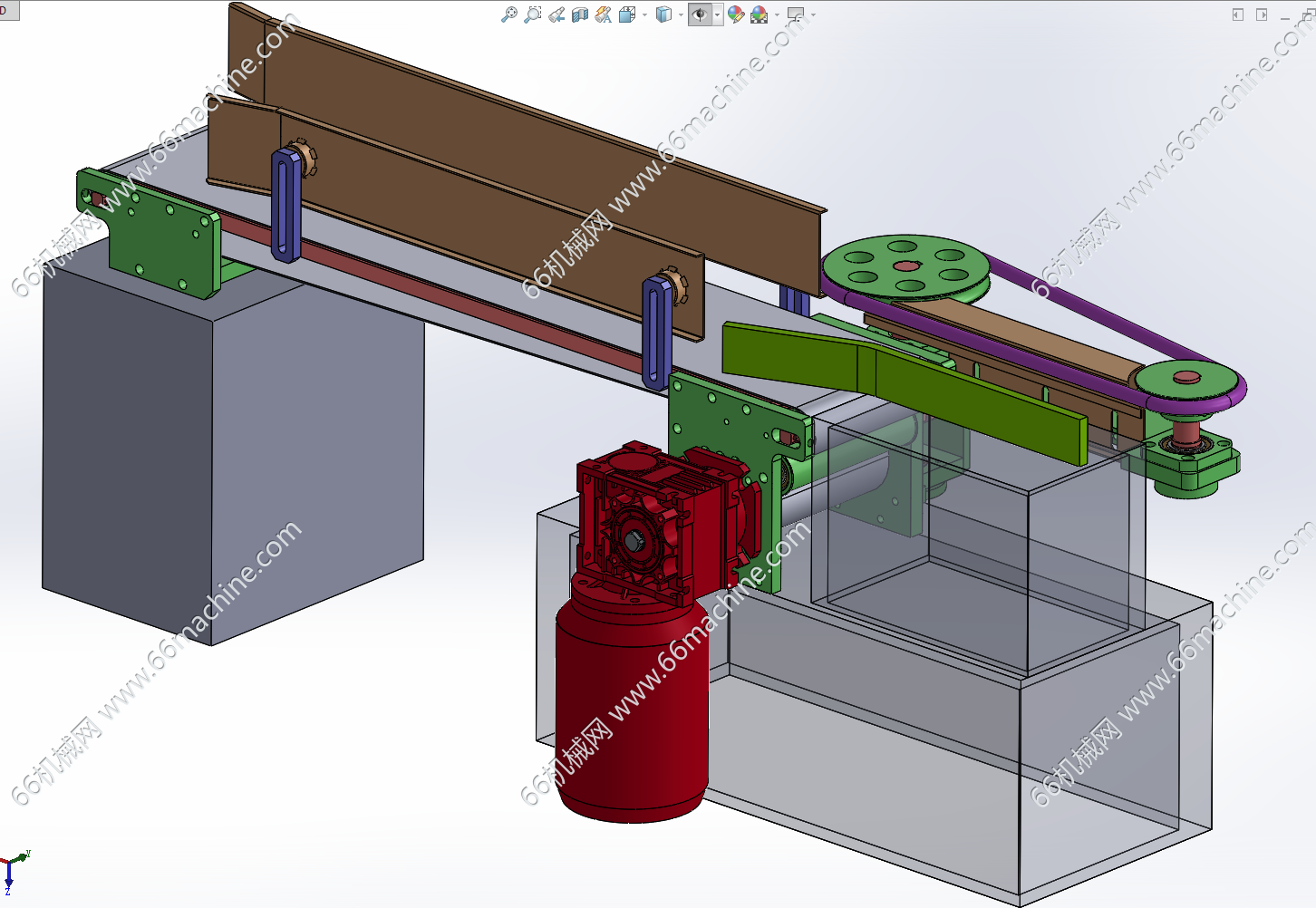

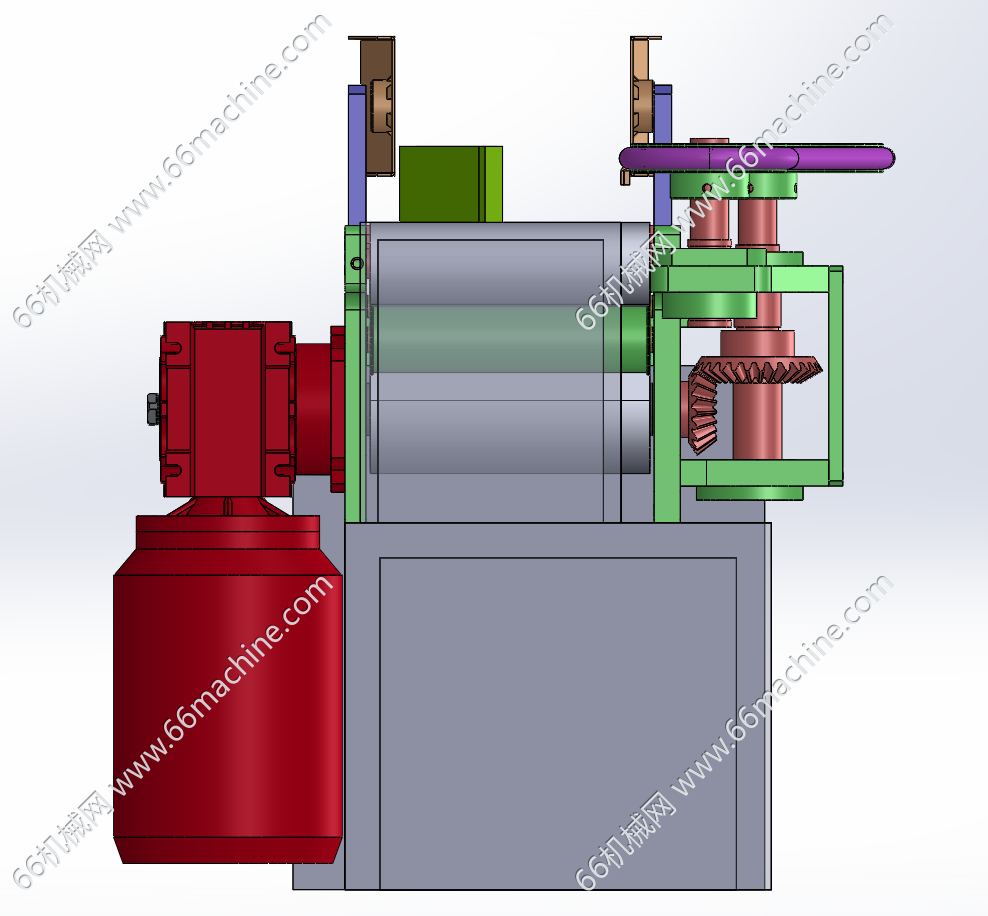

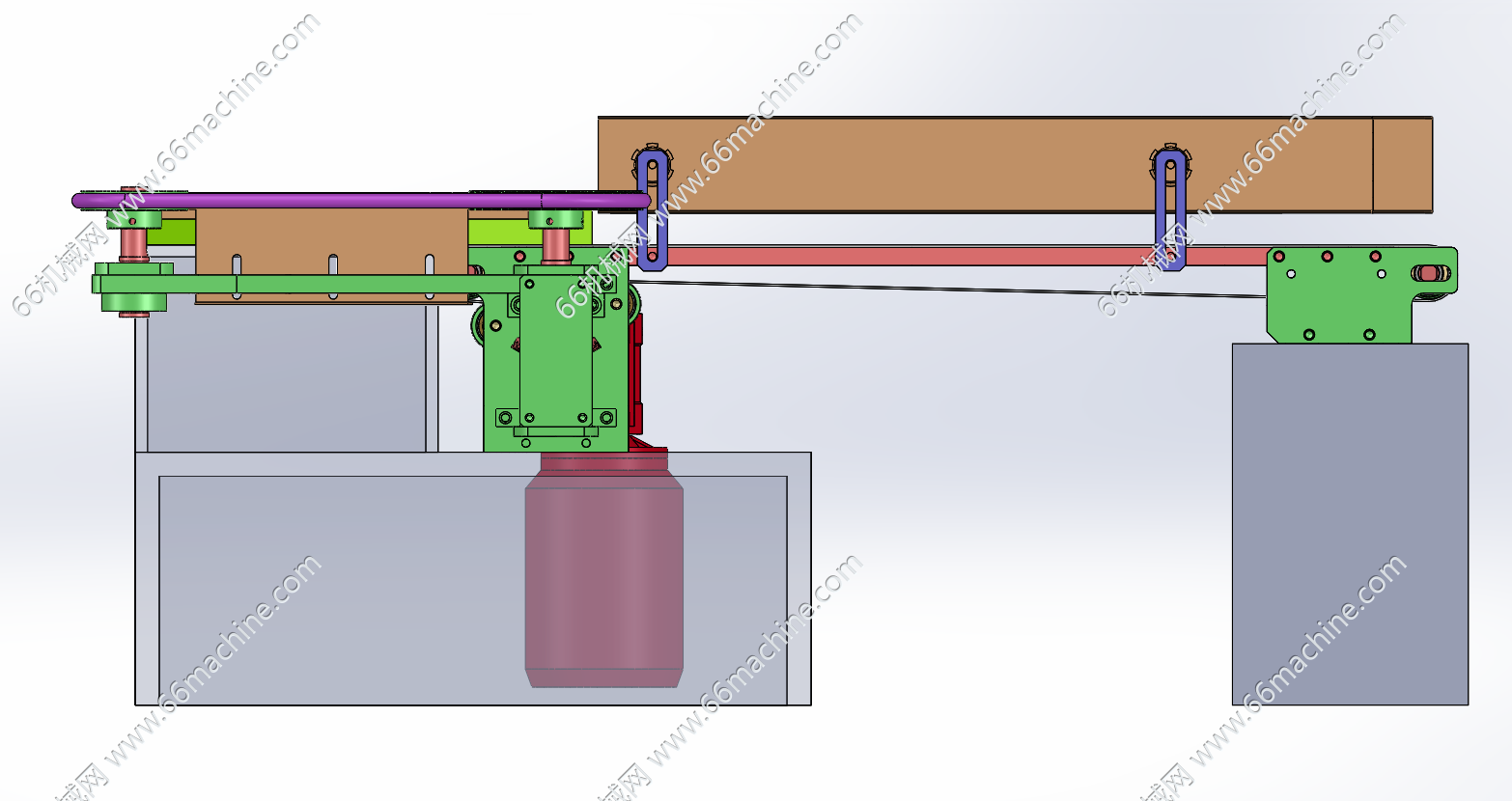

本模型为带侧面传动的皮带输送线，主要依靠挠性传动带与带轮间的摩擦力来传递运动和动力。主动轮在电动机的驱动下旋转，通过传动带带动从动轮旋转，从而实现物料的传送。

立刻下载收藏

查看我的 0 个作品

从事机械制图

获推荐作品 131 份

图纸参数

图纸ID: 315092070392009190

图纸格式：SLDPRT、SLDASM

图纸版本：Solidworks2021

文件大小：13.78MB

所需积分：15机械币

可否编辑：可进行编辑，包含特征参数

关注人数：0人
