基于伺服连杆的末端摆动皮带线
发布时间：2026-06-27
-
-
-
-
-
图纸描述

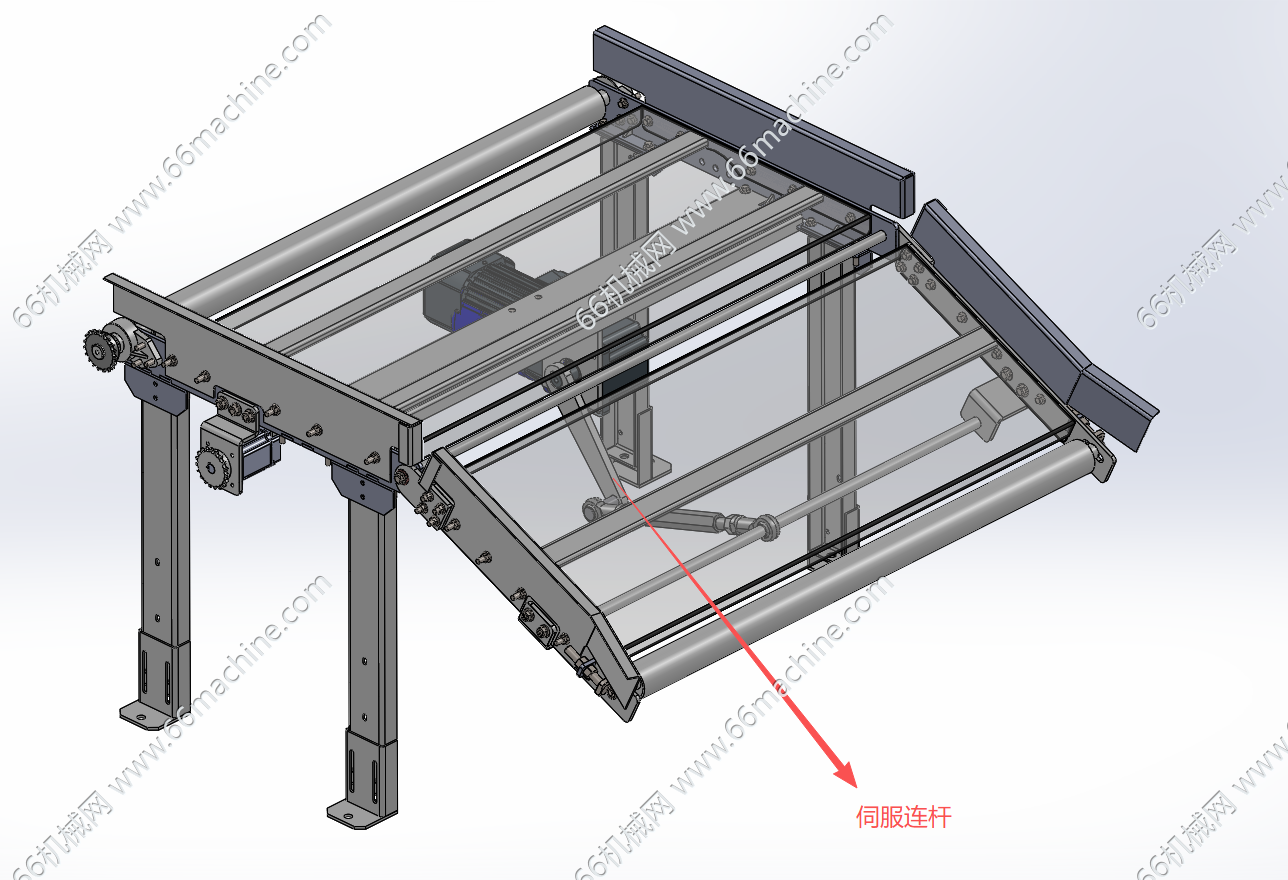

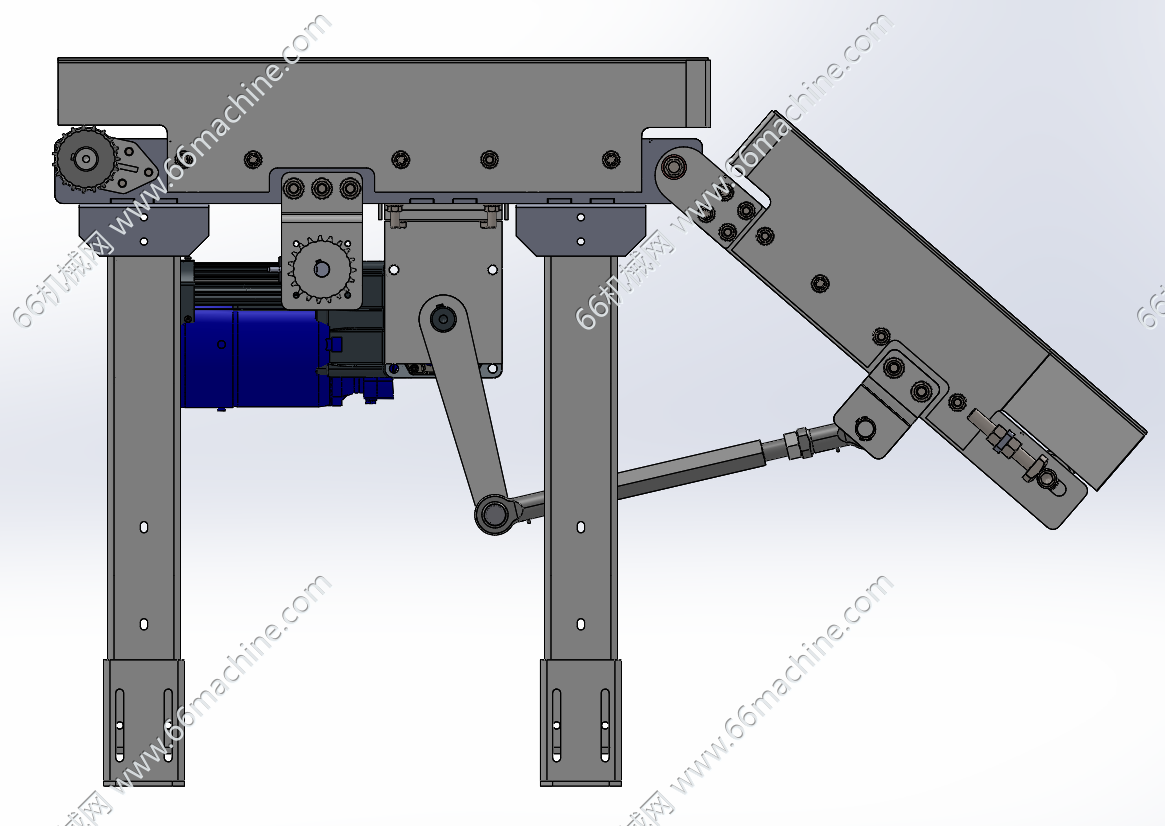

本模型为基于伺服连杆驱动的皮带线末端摆动机构，常态下两段皮带保持共面水平输送板材，依靠伺服电机搭配减速机输出扭矩，经曲柄连杆结构将旋转运动转化为下段皮带机架绕铰接支点的往复摆动，依托伺服闭环控制可实现倾斜角度无极精准调节、点位可控启停，多用于生产线下料卸料、物料分流、工位对接落差过渡等。
