双列皮带输送线（物料车循环线）

发布时间：2025-03-31
图纸描述

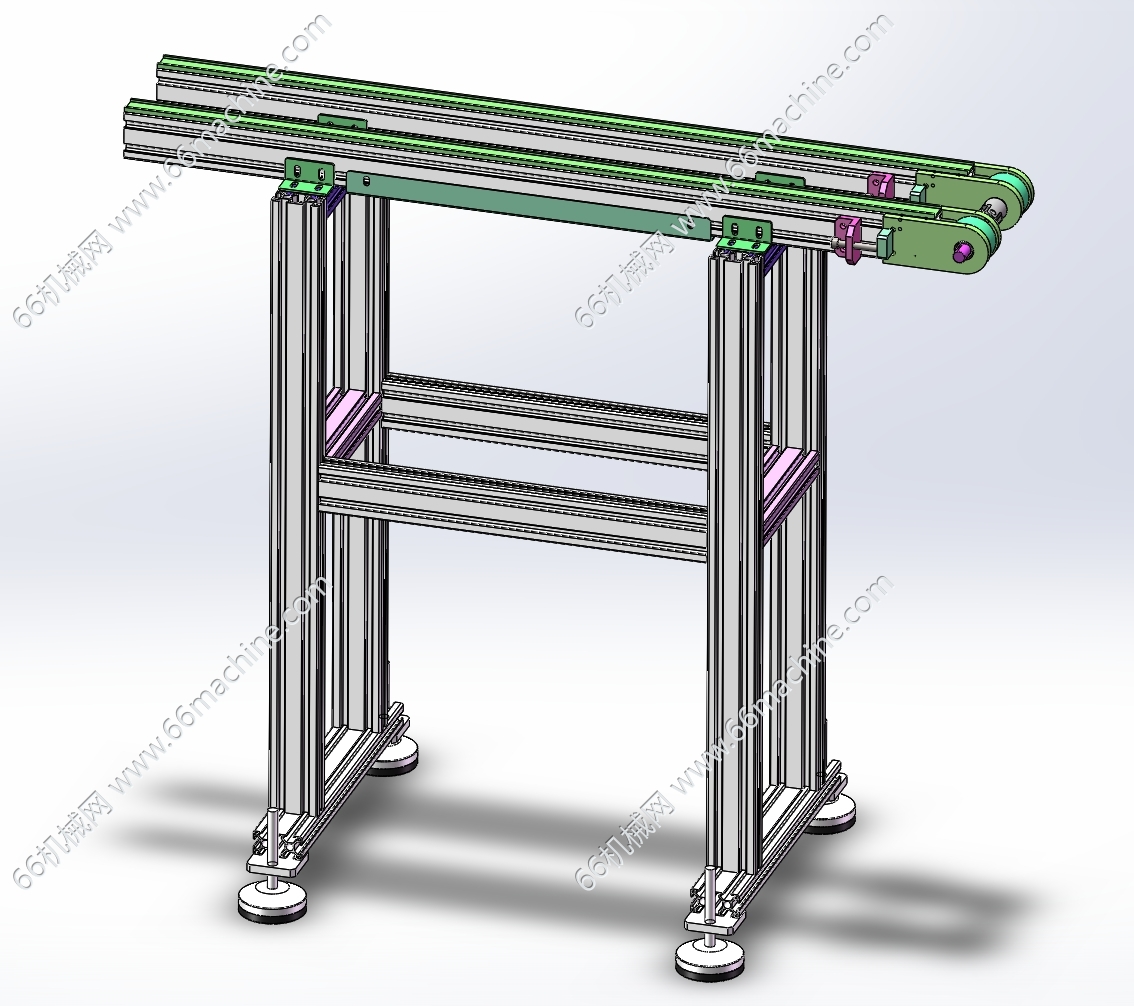

本模型为双列皮带输送线（物料车循环线），这条输送是用来驱动物料车直线送料的，一共是有两列窄皮带实现运送物料的，总长度为10米，宽度为150mm。输送线的结构组成：铝合金机架部分、皮带和动力传动部分构成的，可供大家参考！

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 11 份
    图纸参数

    图纸ID: 259721482006044464

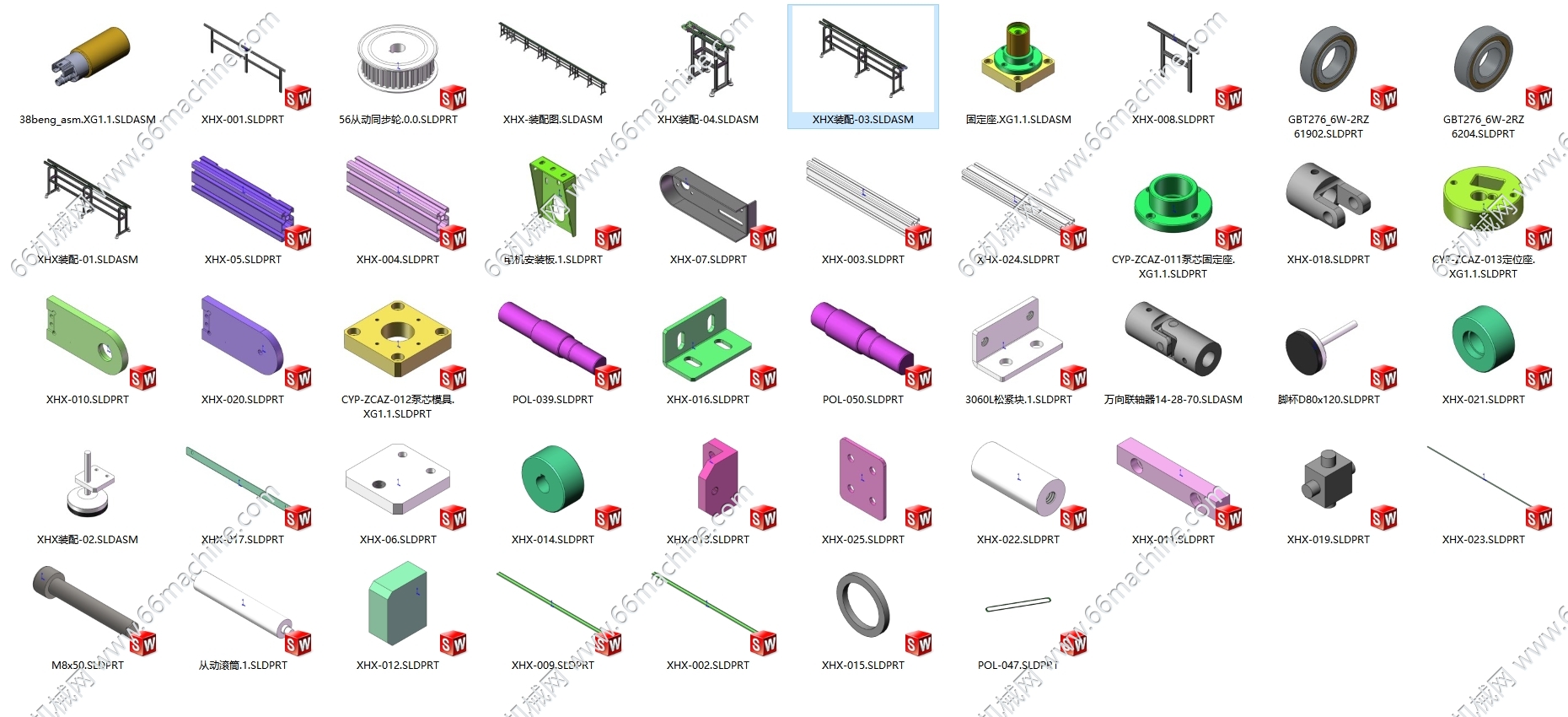

    图纸格式：SLDPRT、SLDASM

    图纸版本：Solidworks2018

    文件大小：12.62MB

    所需积分：35机械币

    可否编辑： 可进行编辑，包含特征参数

    关注人数：0人
