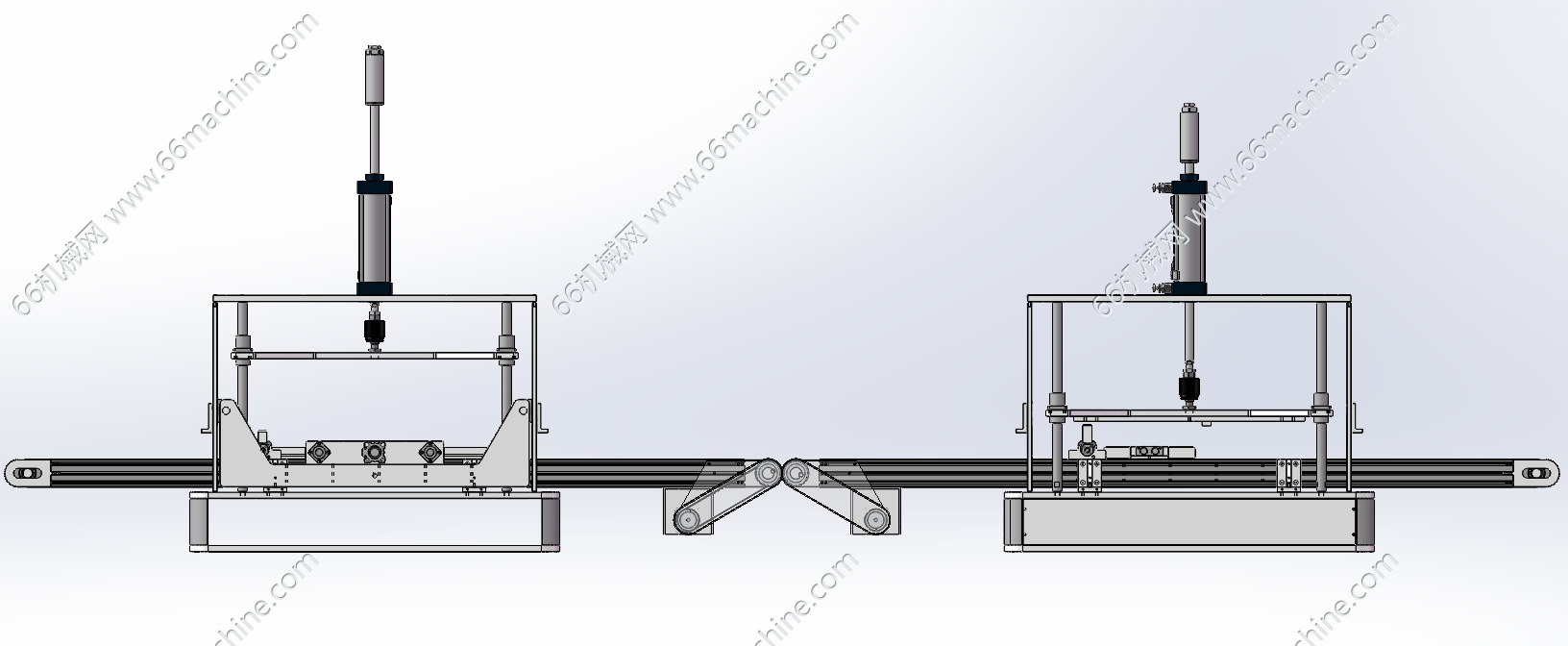

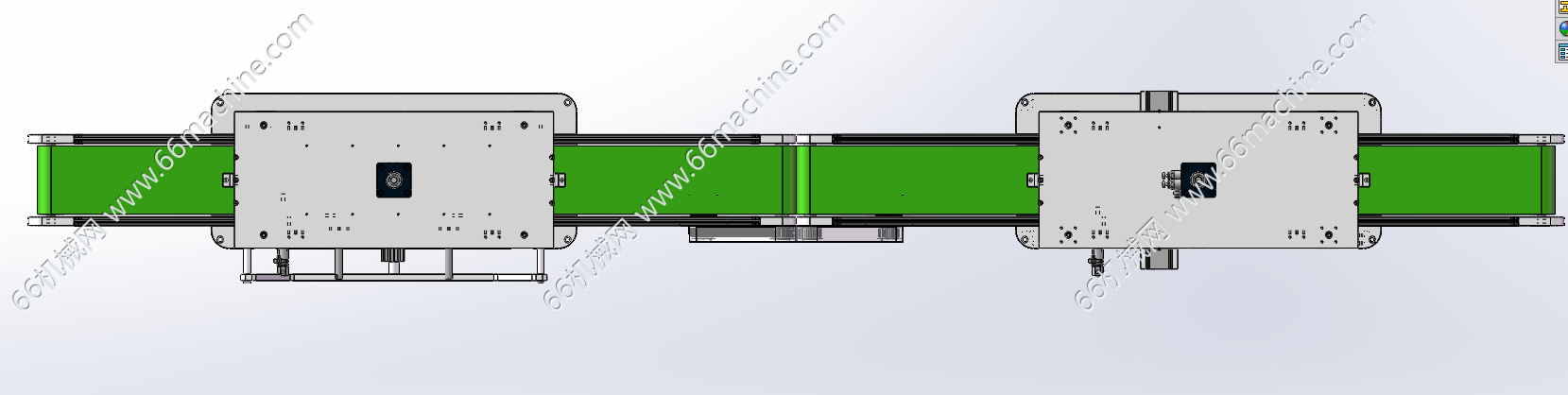

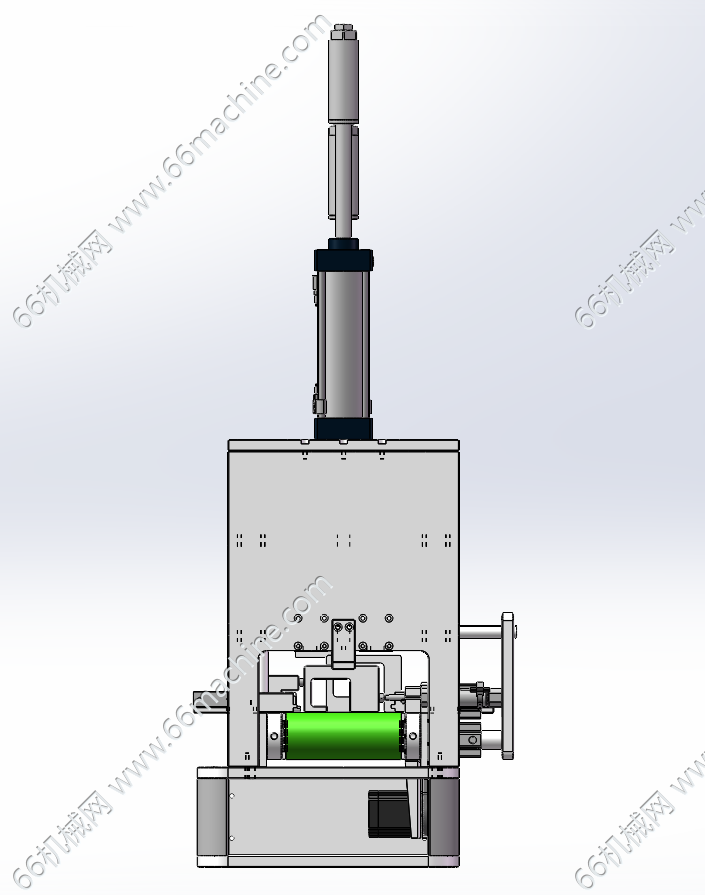

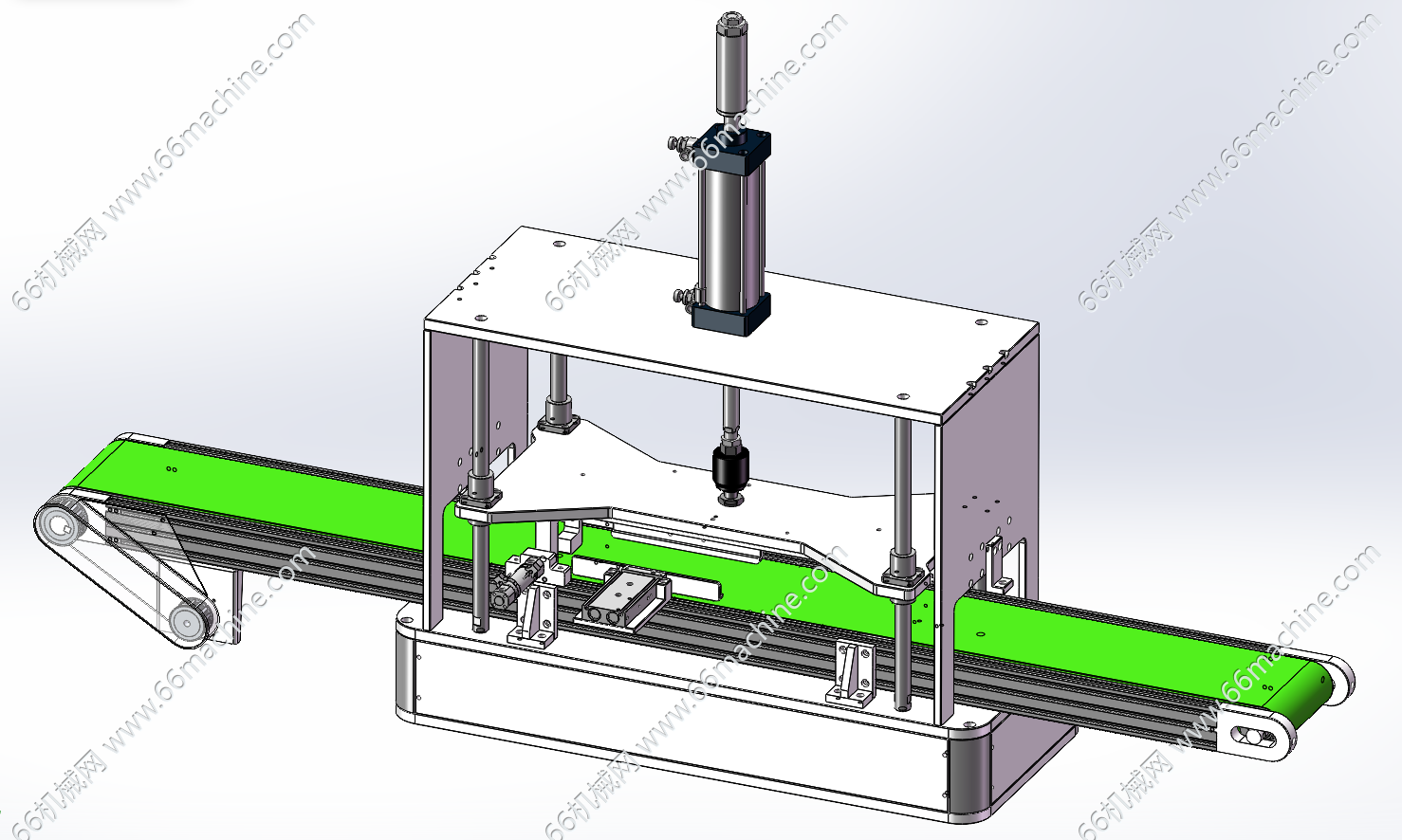

该模型为双工位皮带输送式压合线，由两段皮带输送线串联两台压合工位组成，每个工位配置下压气缸、导向立柱与定位辅助机构，工件经皮带线依次进入工位，气缸执行下压压合作业，可完成产品两道压装工序连续加工，适用于产品的压合、压装、热压定型类连续流水线作业。
机械打工人
图纸ID: 315092070404592347
图纸格式：SLDPRT、SLDASM、jdp、ENG、stp
图纸版本：Solidworks2024
文件大小：25.22MB
所需积分：35机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
