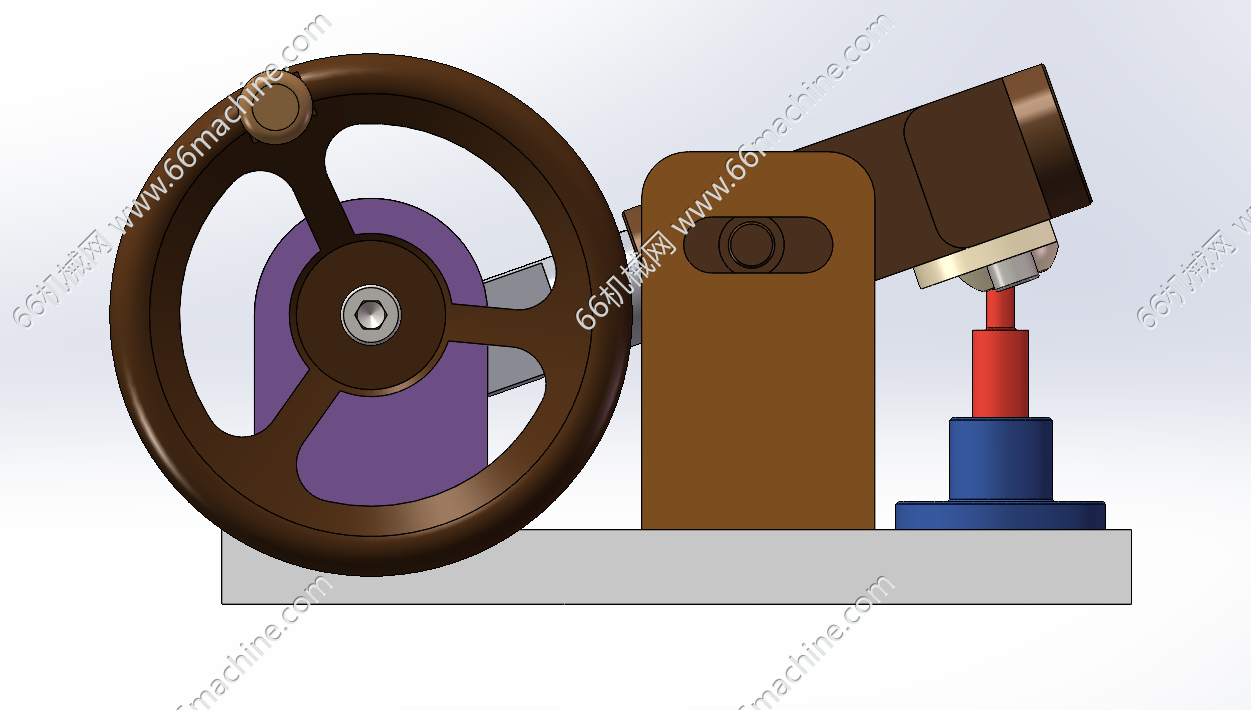

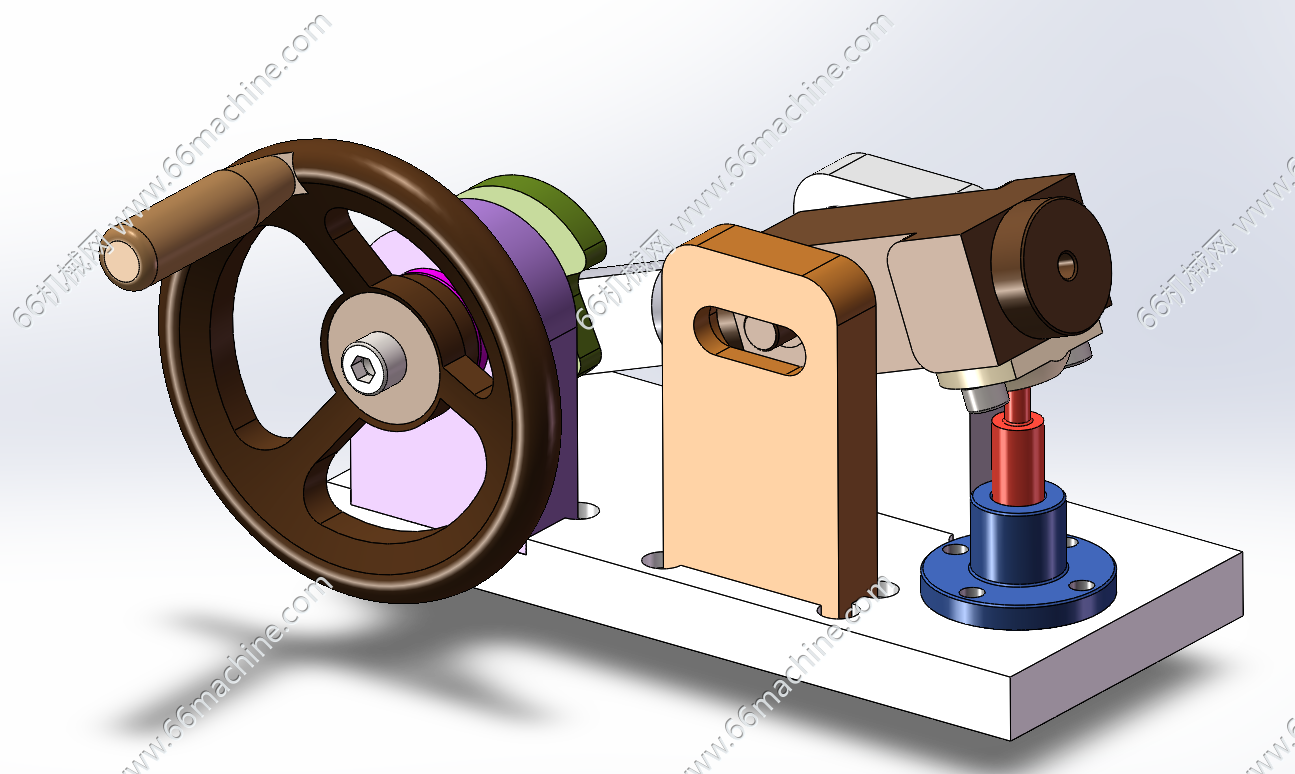

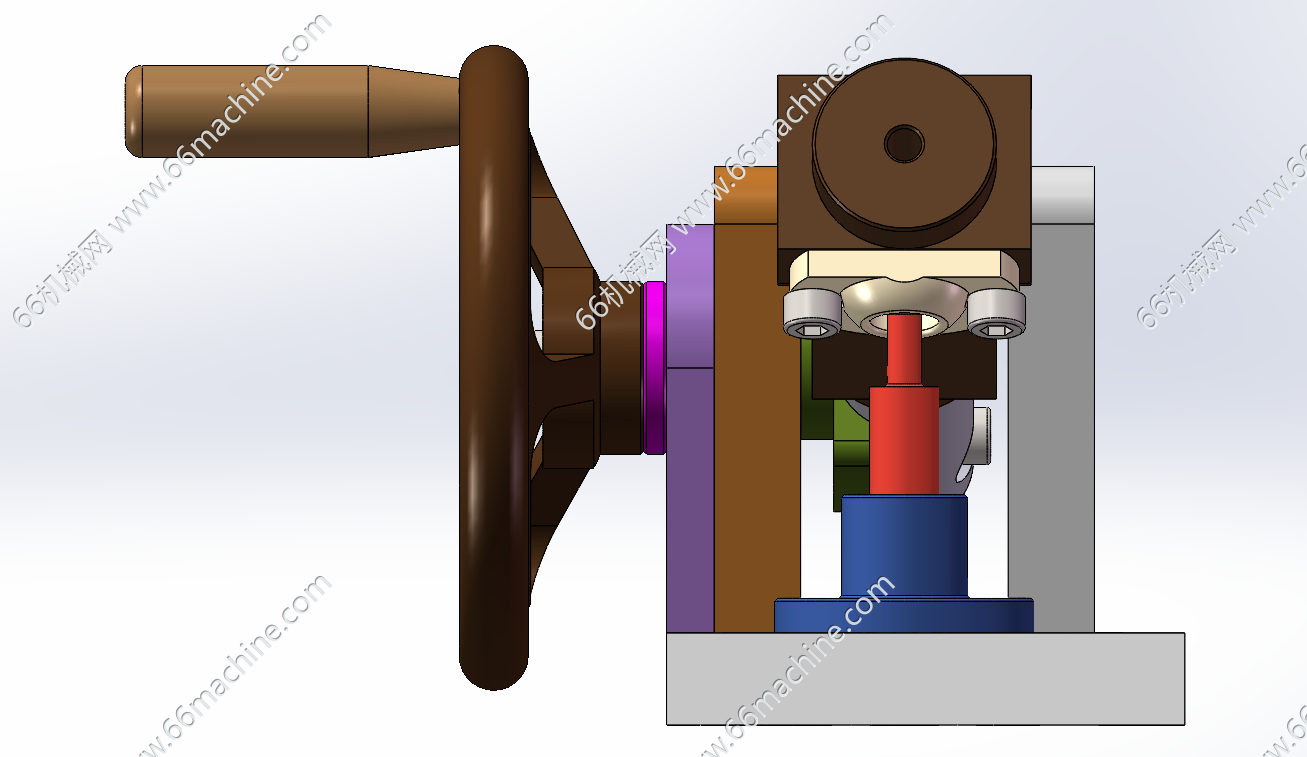

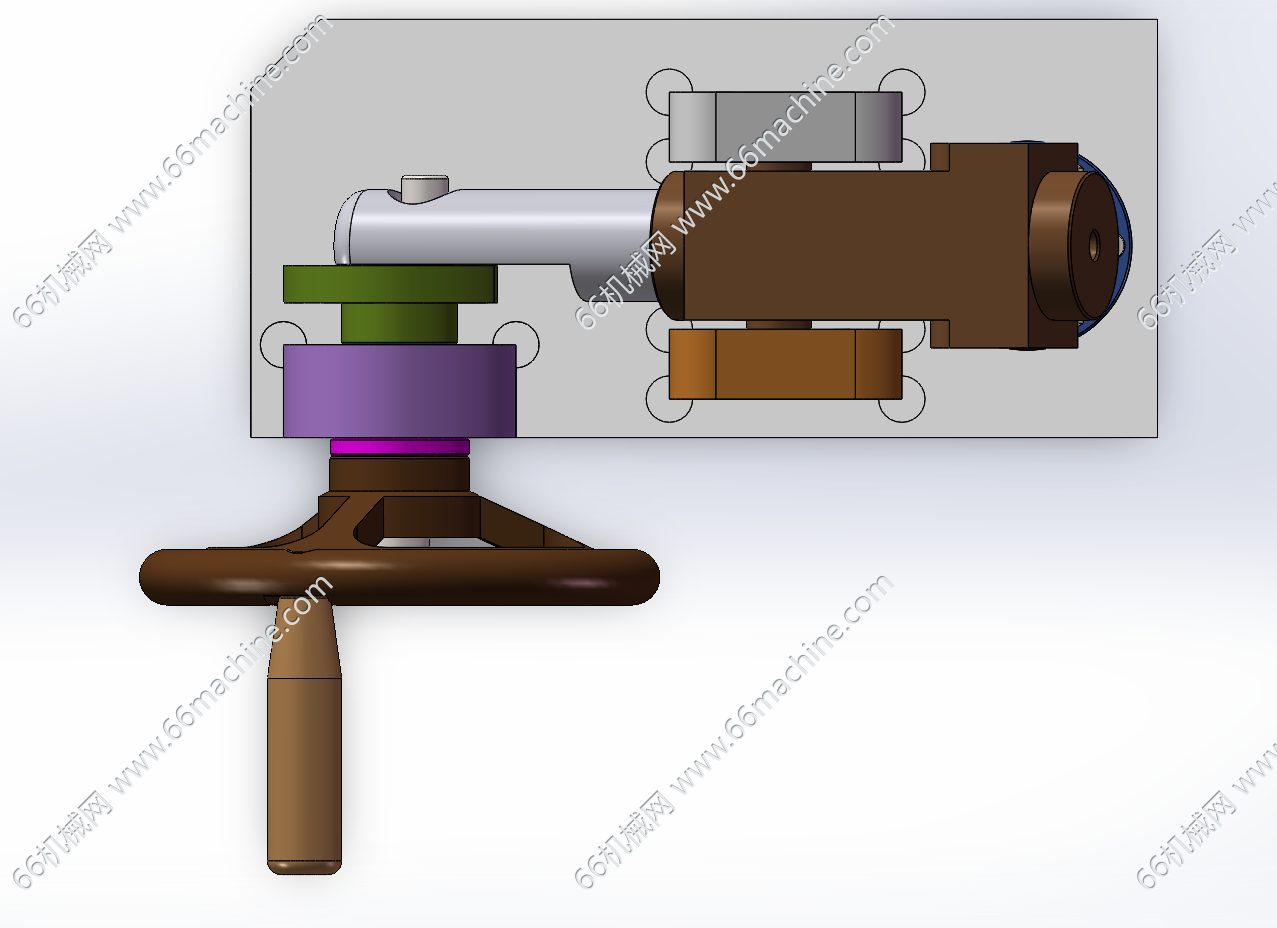

该装置为手动曲柄压合工装，转动手轮带动主轴上的曲柄旋转，曲柄驱动摆臂做往复摆动，摆臂前端压头配合下压导柱实现垂直导向下压，完成零件压装作业；依靠纯机械结构实现小压力、短行程压接，适合电子小件、塑胶卡扣、小端子的样品或小批量压装。
机械狗
图纸ID: 315092070392009233
图纸格式：SLDDRW、sldprt、SLDPRT、x_t、SLDASM
图纸版本：Solidworks2025
文件大小：4.70MB
所需积分：15机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
