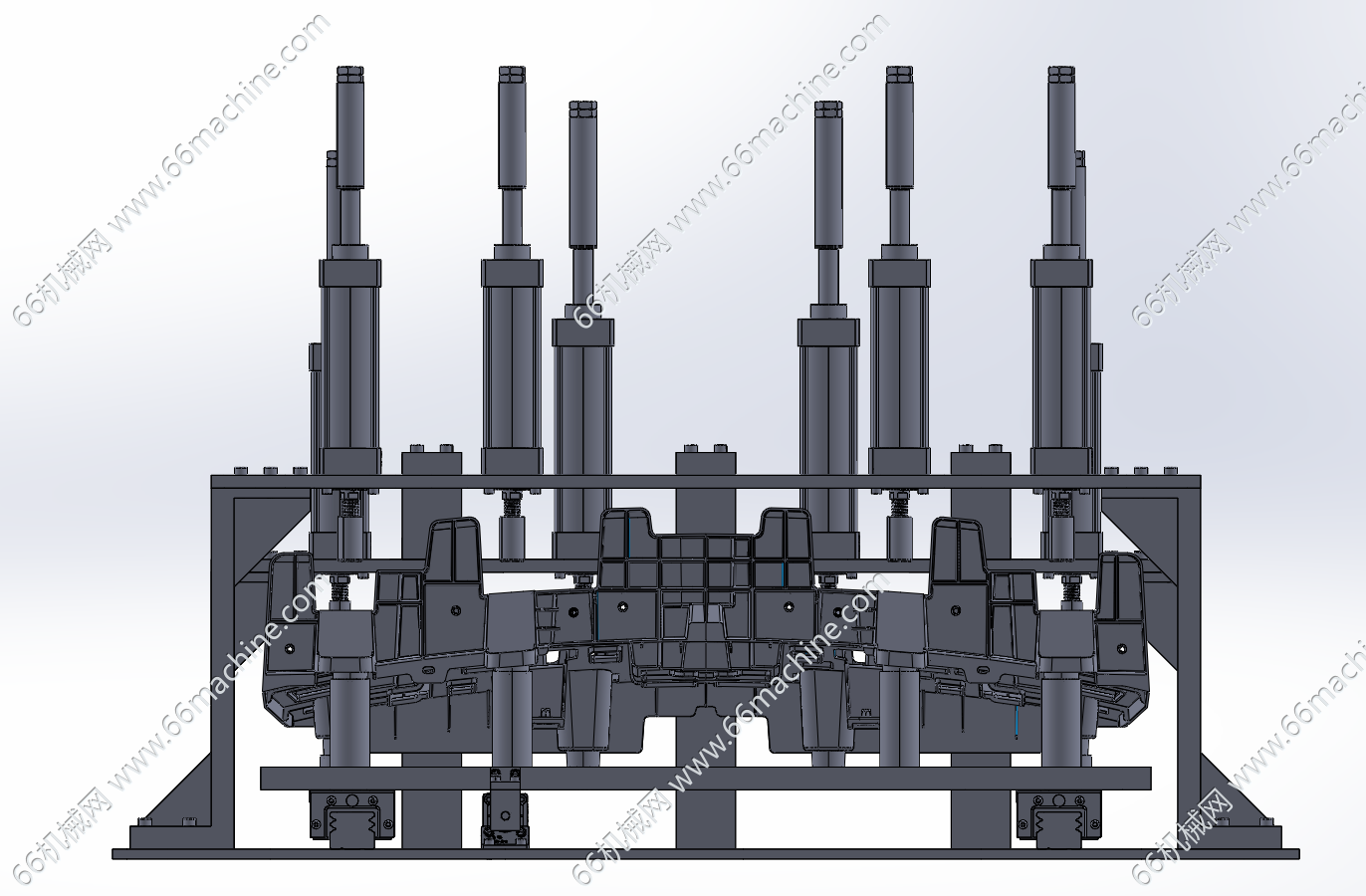

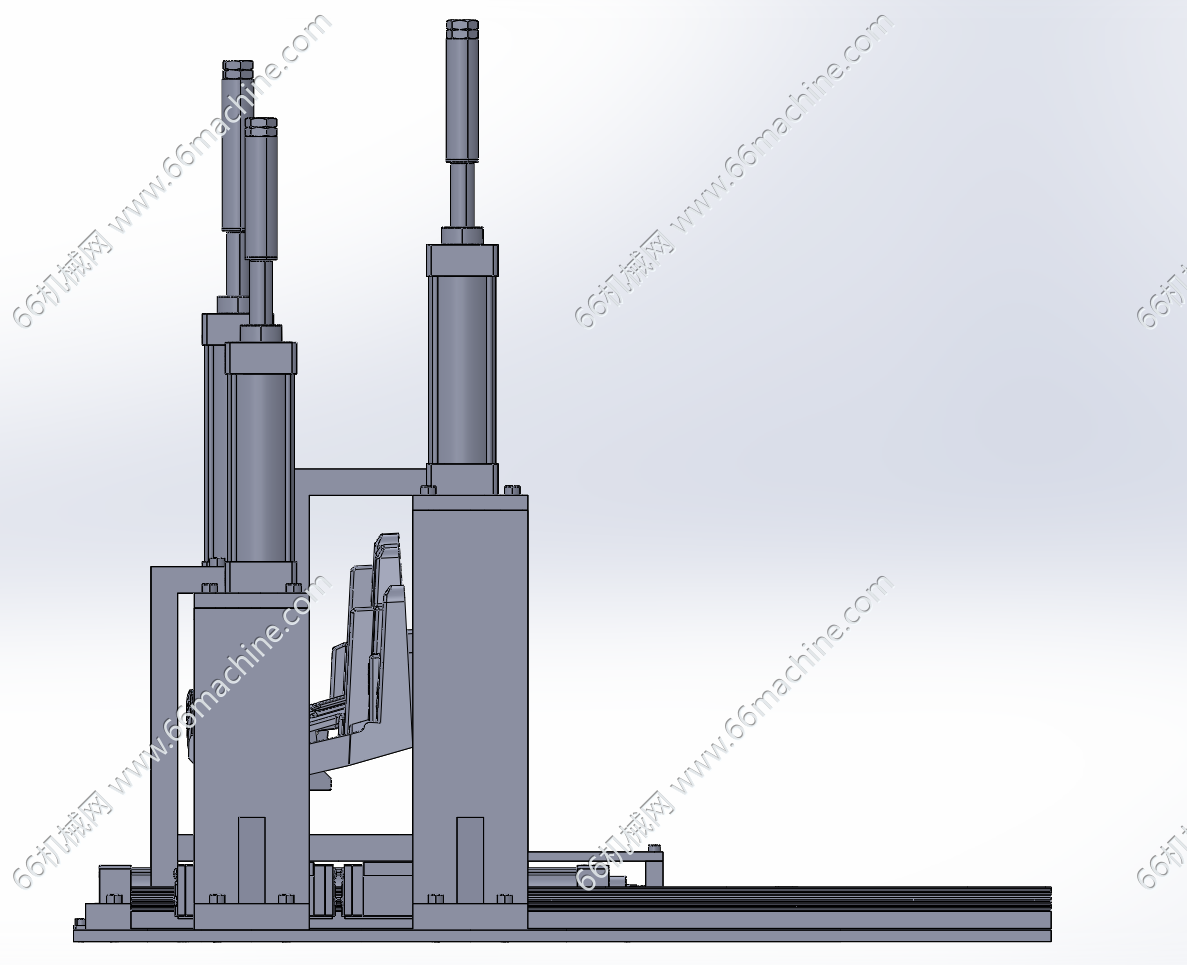

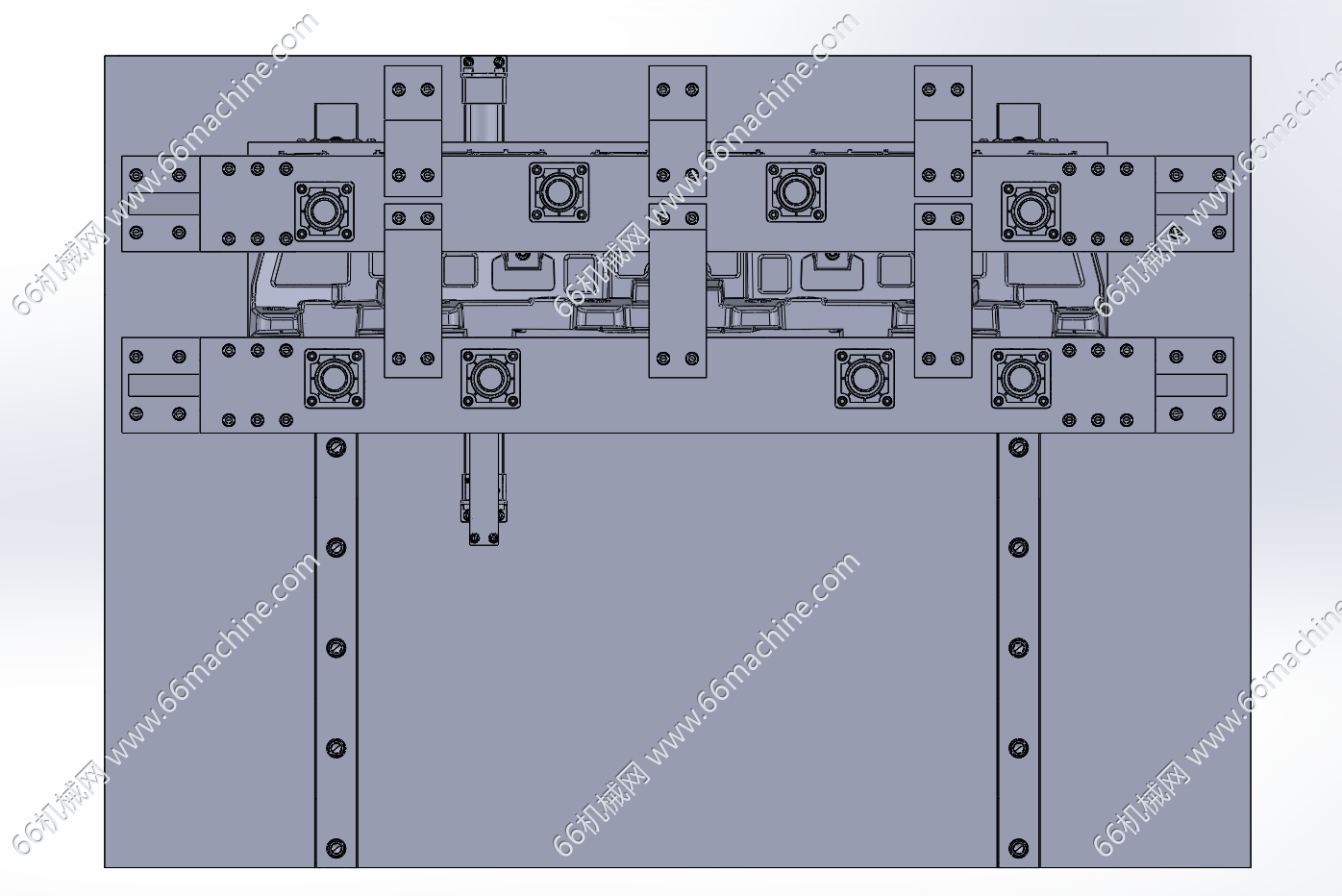

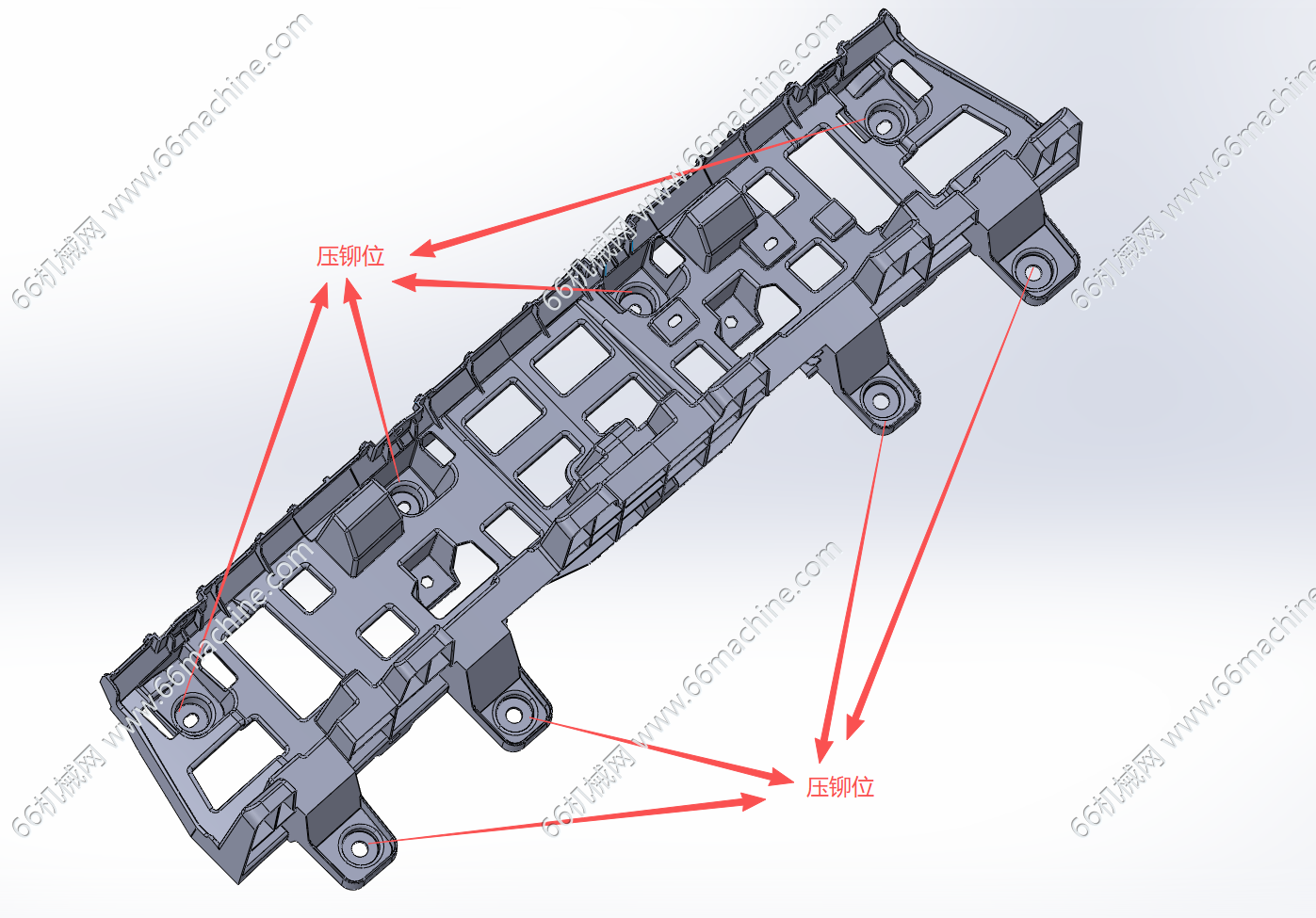

本模型为汽车零部件8工位压铆工装，用于汽车内部注塑件上铁件的压铆，8个点位同时到位，增加装配效率。气缸头部零件做加磁处理，方便放置铁件。工作节拍：滑台滑出来——放置塑料件——铆头上放置铁件——滑台进去——气缸下行完成铆压——滑台自行滑出来。
朝花夕拾啊
图纸ID: 315092070392008814
图纸格式：STEP
图纸版本：其它模型软件
文件大小：29.81MB
所需积分：25机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
