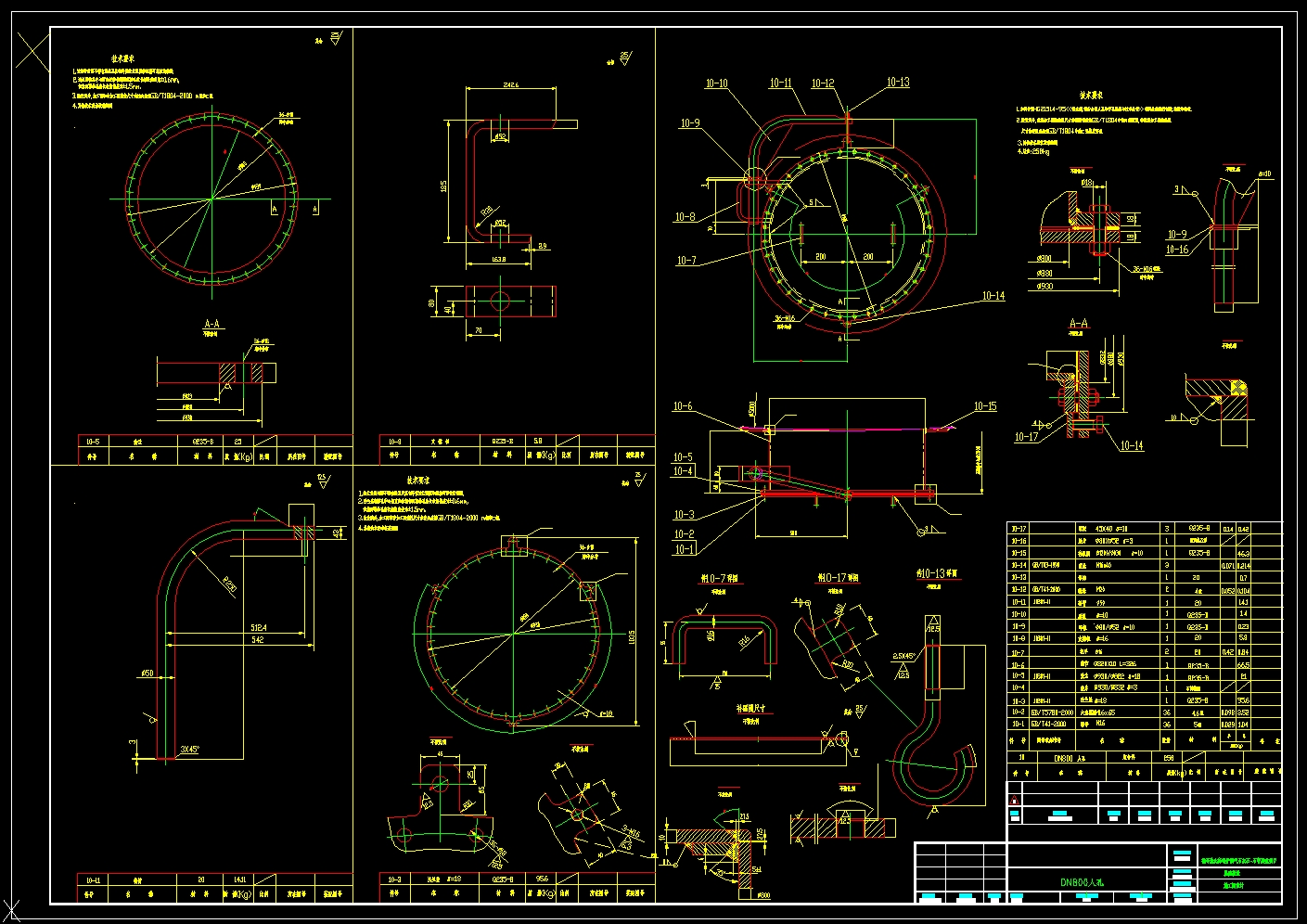

本套图纸为某企业2X75MW烟气吸收塔施工套图，主要用于循环流化床锅炉烟气的处理，部分技术要求（详见图纸）如下：1.本设备用碳钢钢板Q235B应符合GB/T3274-2007《碳素结构钢和低合金结构钢热轧厚钢板和钢带》的要求； 2.本设备焊接采用手工电弧焊或埋弧自动焊。手工焊接焊条选用 :Q235B之间采用J427采用埋弧自动焊Q235B之间焊剂焊丝牌号选用HJ431-H08MnA。焊接材料应符合NB/T47018-2011《承压设备用焊接材料订货技术条件》要求。
非标设计
图纸ID: 96388294492952660
图纸格式：dwg
图纸版本：AutoCAD2007
文件大小：1.12MB
所需积分：25机械币
可否编辑： 可进行编辑，包含特征参数
