焦化厂用的设备--硫铵饱和器

发布时间：2026-04-07


图纸描述

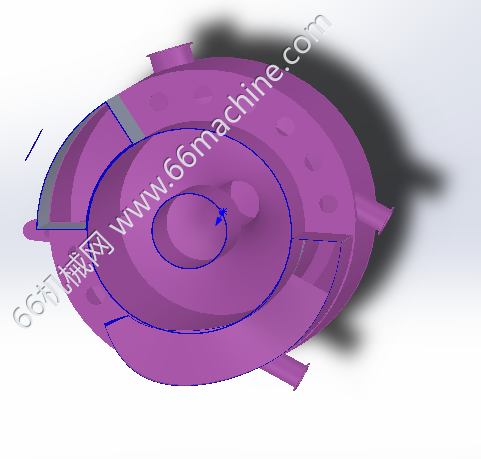

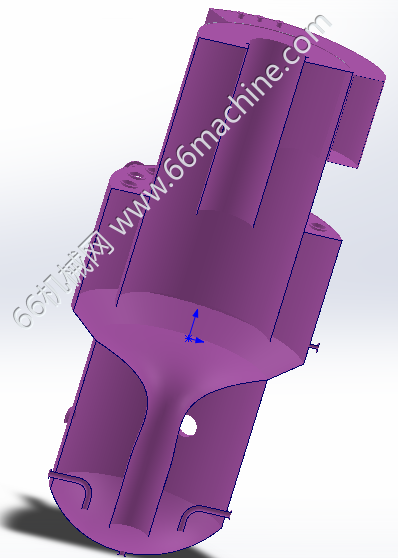

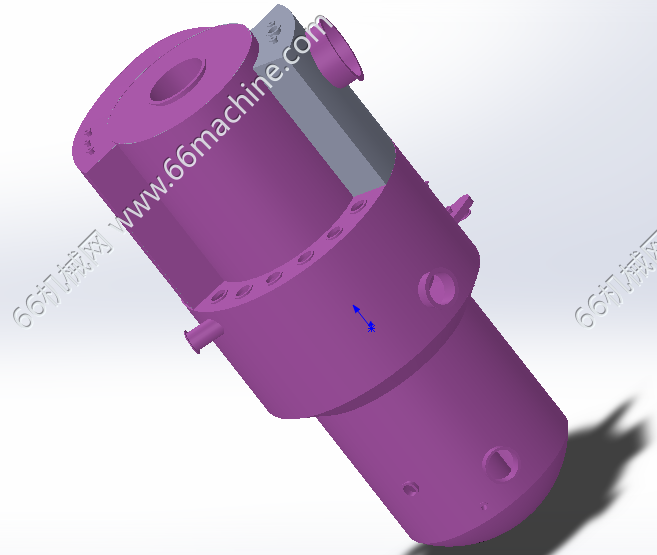

本模型为硫铵饱和器，喷淋式硫铵饱和器是饱和器法制取硫酸铵的主体设备。喷淋式硫铵饱和器由上部的喷淋室和下部的结晶槽组成。煤气进入本体后，向下在本体与外套筒的环形室内流动，然后向上出喷淋室，沿切线方向进入外套筒与内套筒间，旋转向下进入内套筒，由顶部排出。喷淋室以降液管与结晶槽连通，循环母液通过降液管从结晶槽的底部向上返，硫酸铵晶核不断生成和长大，同时颗粒分级，最小颗粒升向顶部，从结晶槽上部出口接到循环泵，大颗粒结晶从下部抽出。
