机油滤清器系统

发布时间：2026-03-21


图纸描述

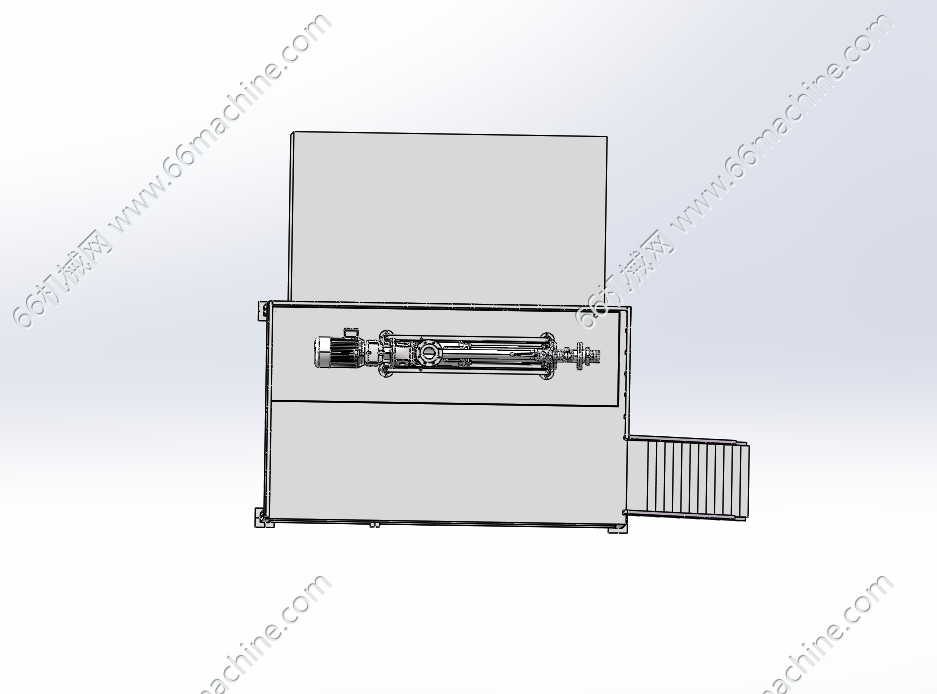

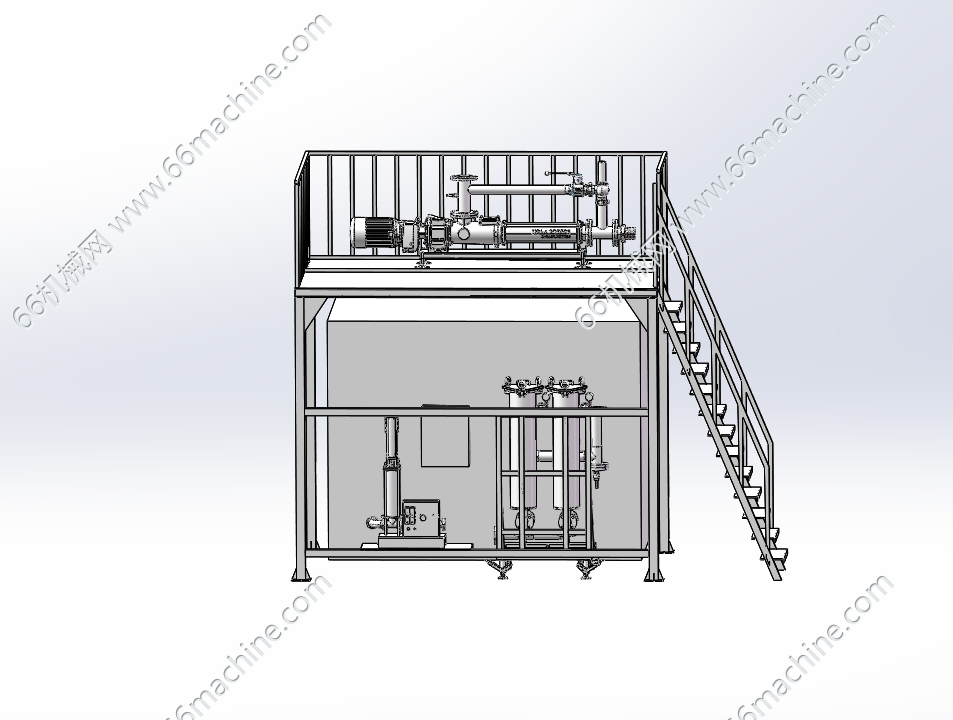

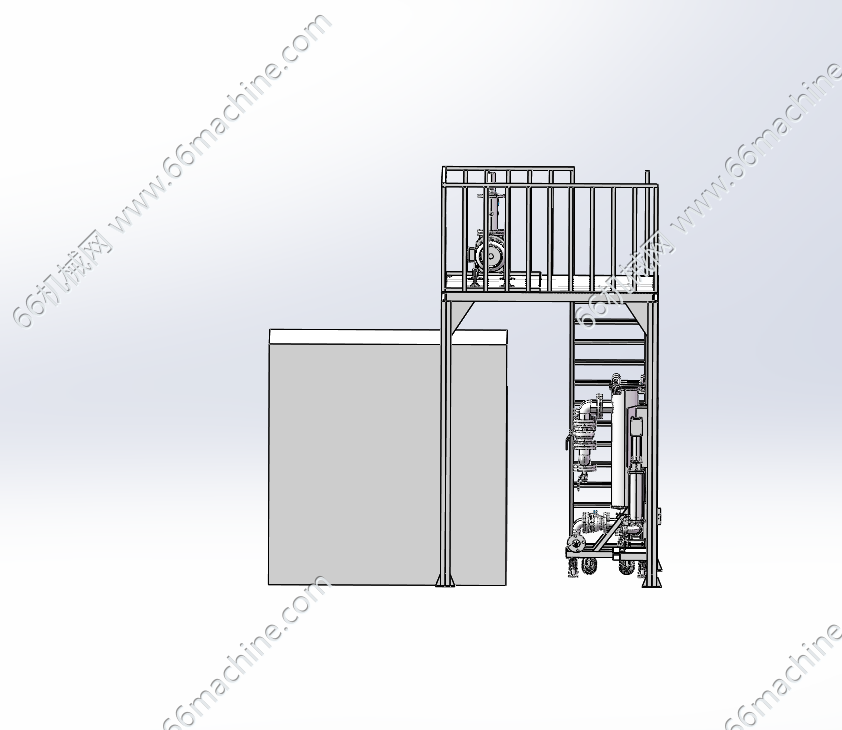

这款机油滤清器系统为双层钢架结构，上层布置驱动泵组与管路，下层安装双筒过滤装置及执行元件，配套楼梯与护栏便于运维。通过泵机驱动机油循环，经多级滤芯过滤杂质，保障机油清洁度与设备润滑性能，结构紧凑集成，便于工业化安装与维护。

立刻下载收藏

Eric

查看我的 0 个作品

机械/结构/模具三维建模，IP建模，CAD钣金拆图，激光/钣金加工

获推荐作品 27 份

图纸参数

图纸ID: 315092070400398349

图纸格式：STEP

图纸版本：其它模型软件

文件大小：16.65MB

所需积分：50机械币

可否编辑：可进行编辑，不包含参数

关注人数：0人
