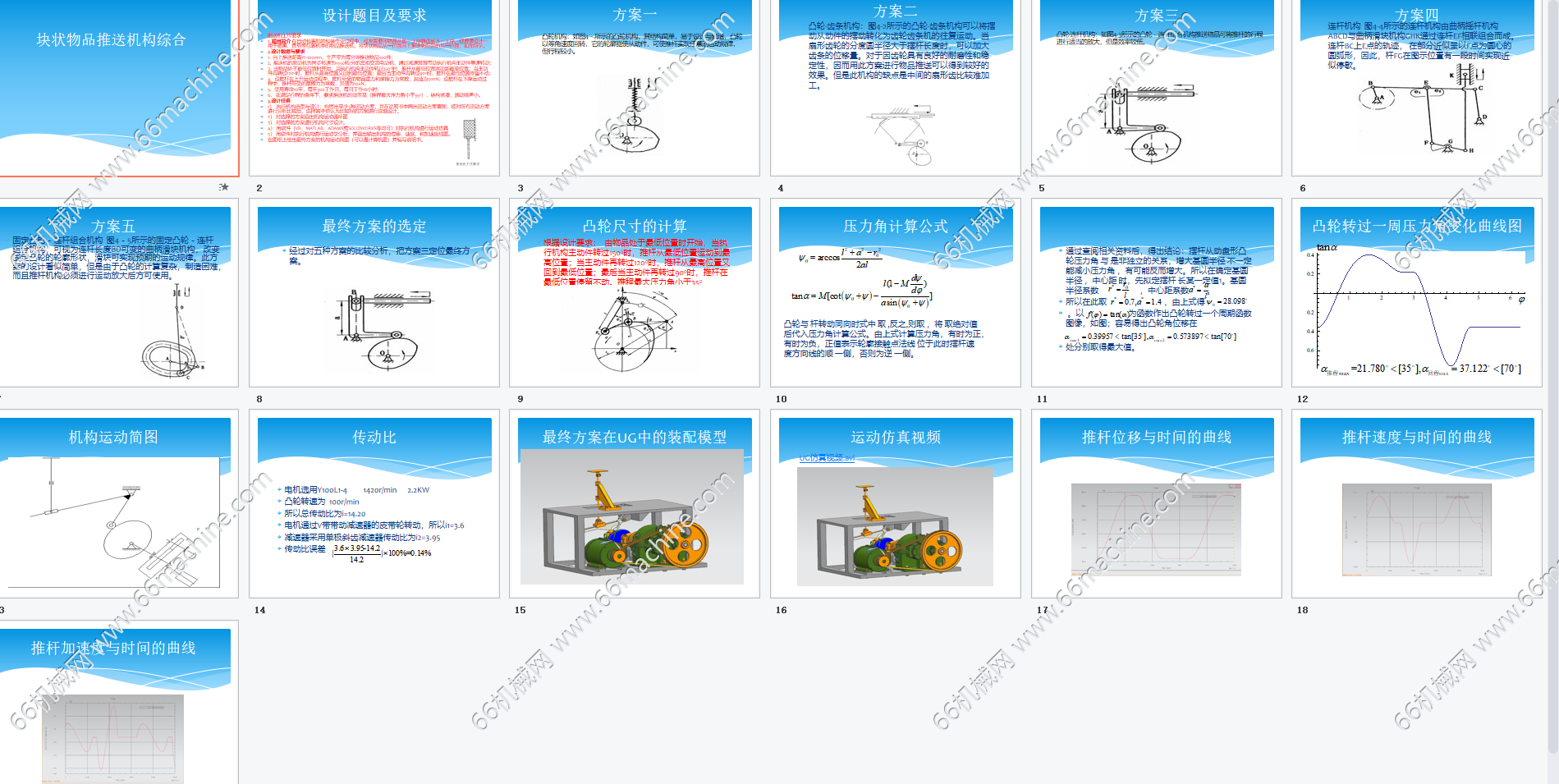

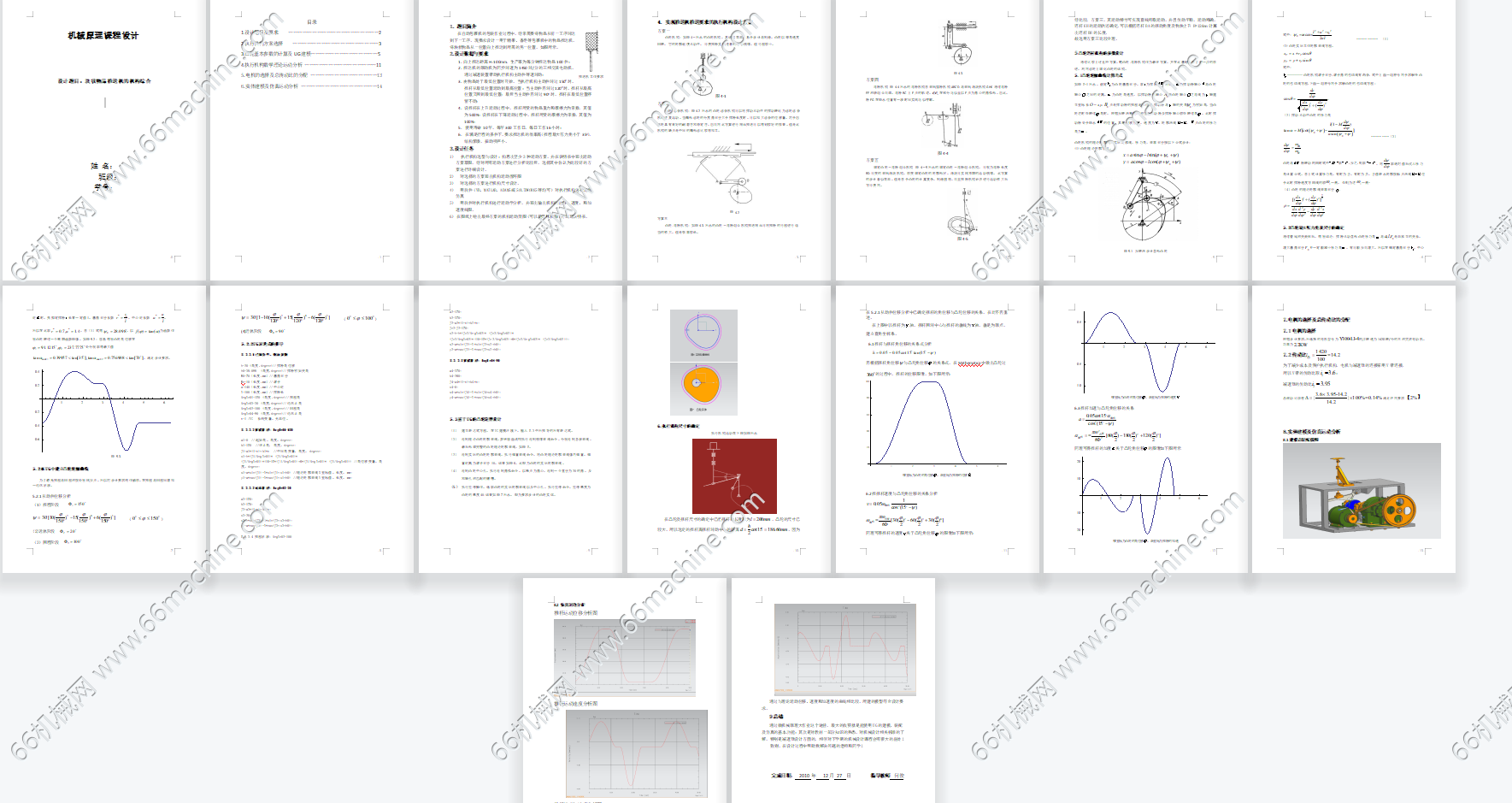

自动包裹机块状物品推送机机构设计+说明书+3D+PPT

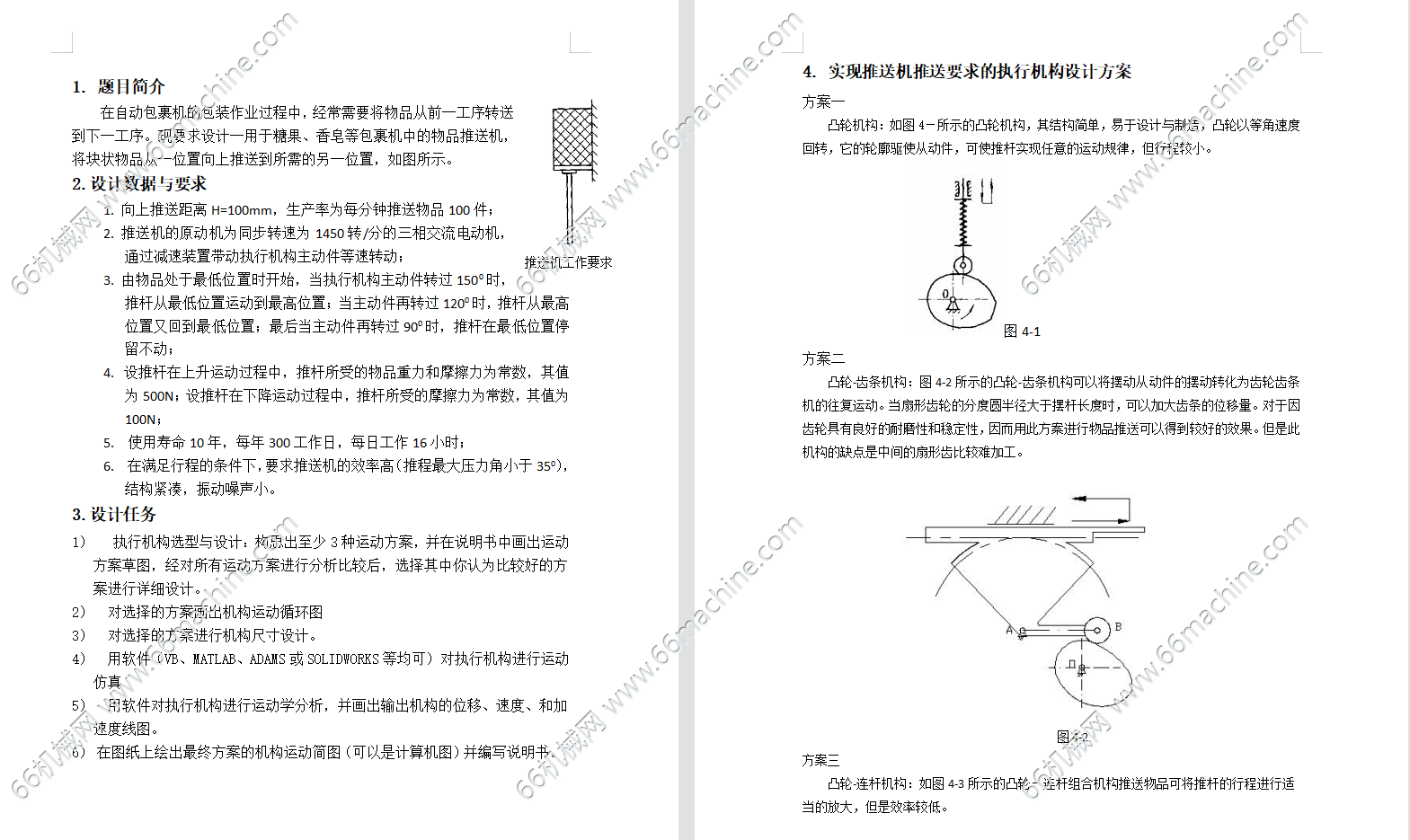

图纸描述

在自动包裹机的包装作业过程中，经常需要将物品从前一工序转送到下一工序。现要求设计一用于糖果、香皂等包裹机中的物品推送机，将块状物品从一位置向上推送到所需的另一位置数据与要求 1.向上推送距离H=100mm，生产率为每分钟推送物品100件； 2.推送机的原动机为同步转速为1450转/分的三相交流电动机，通过减速装置带动执行机构主动件等速转动； 3.由物品处于最低位置时开始，当执行机构主动件转过1500时，推杆从最低位置运动到最高位置；当主动件再转过1200时，推杆从最高位置又回到最低位置；最后当主动件再转过900时，推杆在最低位置停留不动； 4.设推杆在上升运动过程中，推杆所受的物品重力和摩擦力为常数，其值为500N；设推杆在下降运动过程中，推杆所受的摩擦力为常数，其值为100N； 5. 使用寿命10年，每年300工作日，每日工作16小时； 6.在满足行程的条件下，要求推送机的效率高（推程最大压力角小于350），结构紧凑，振动噪声小。
