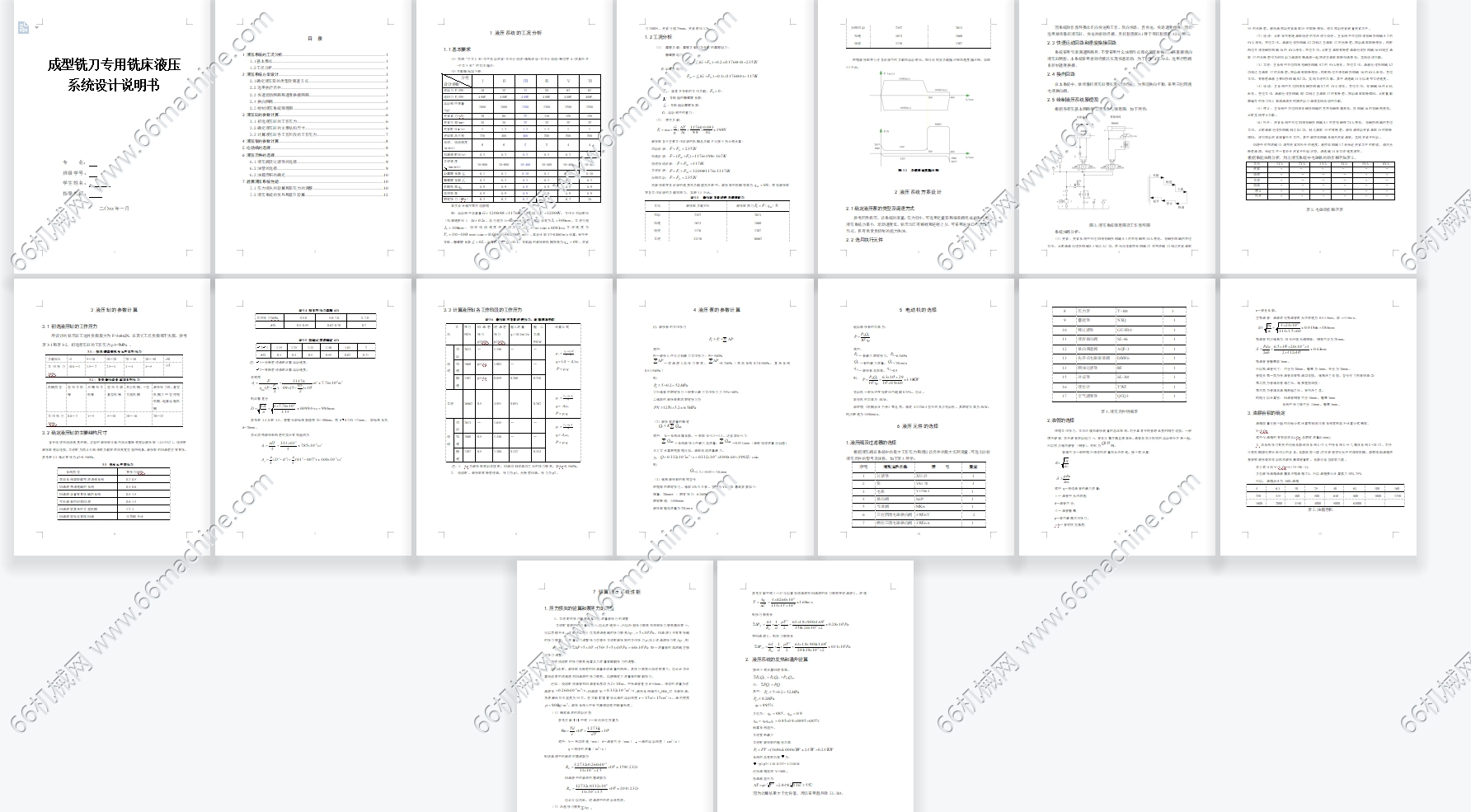

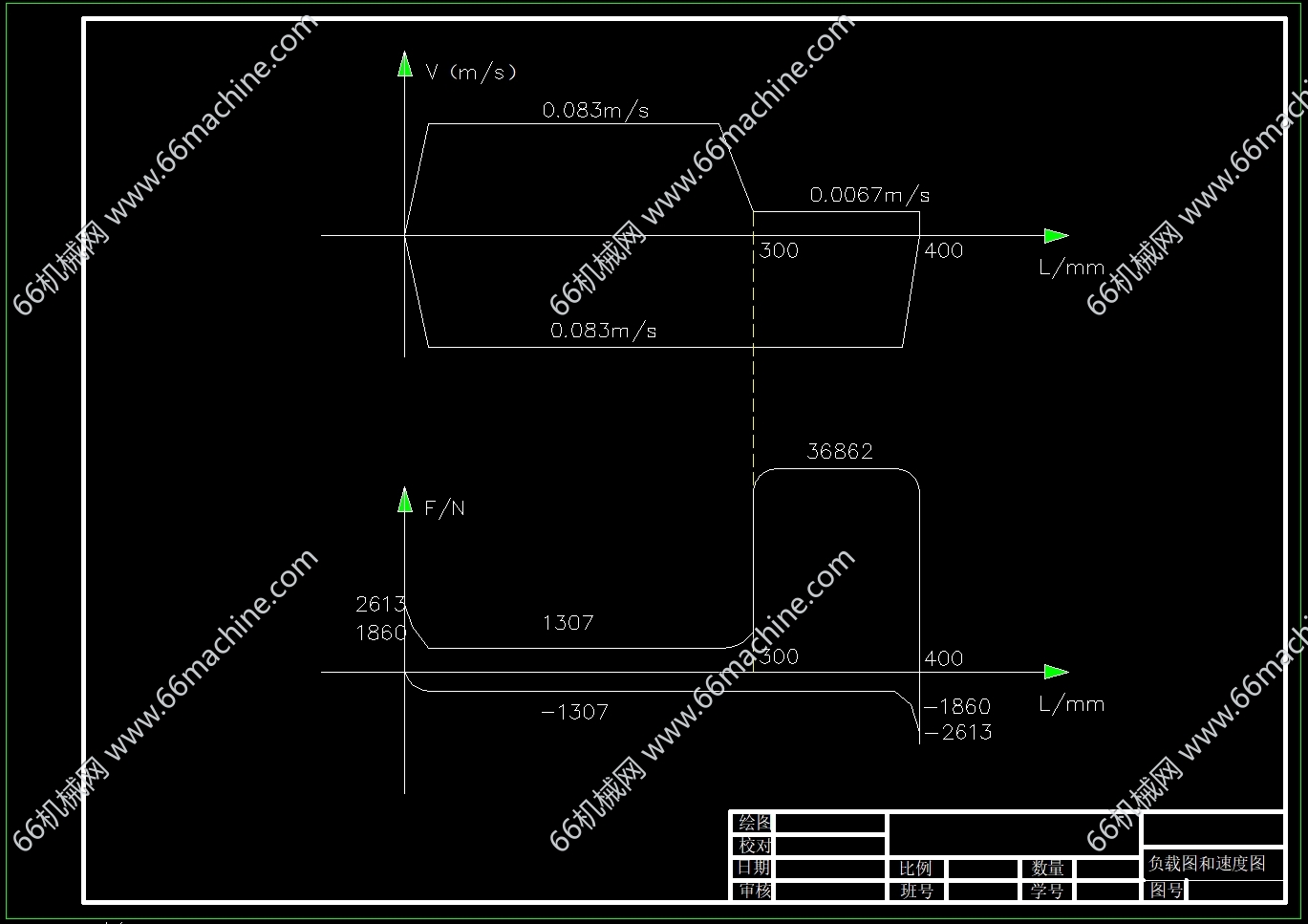

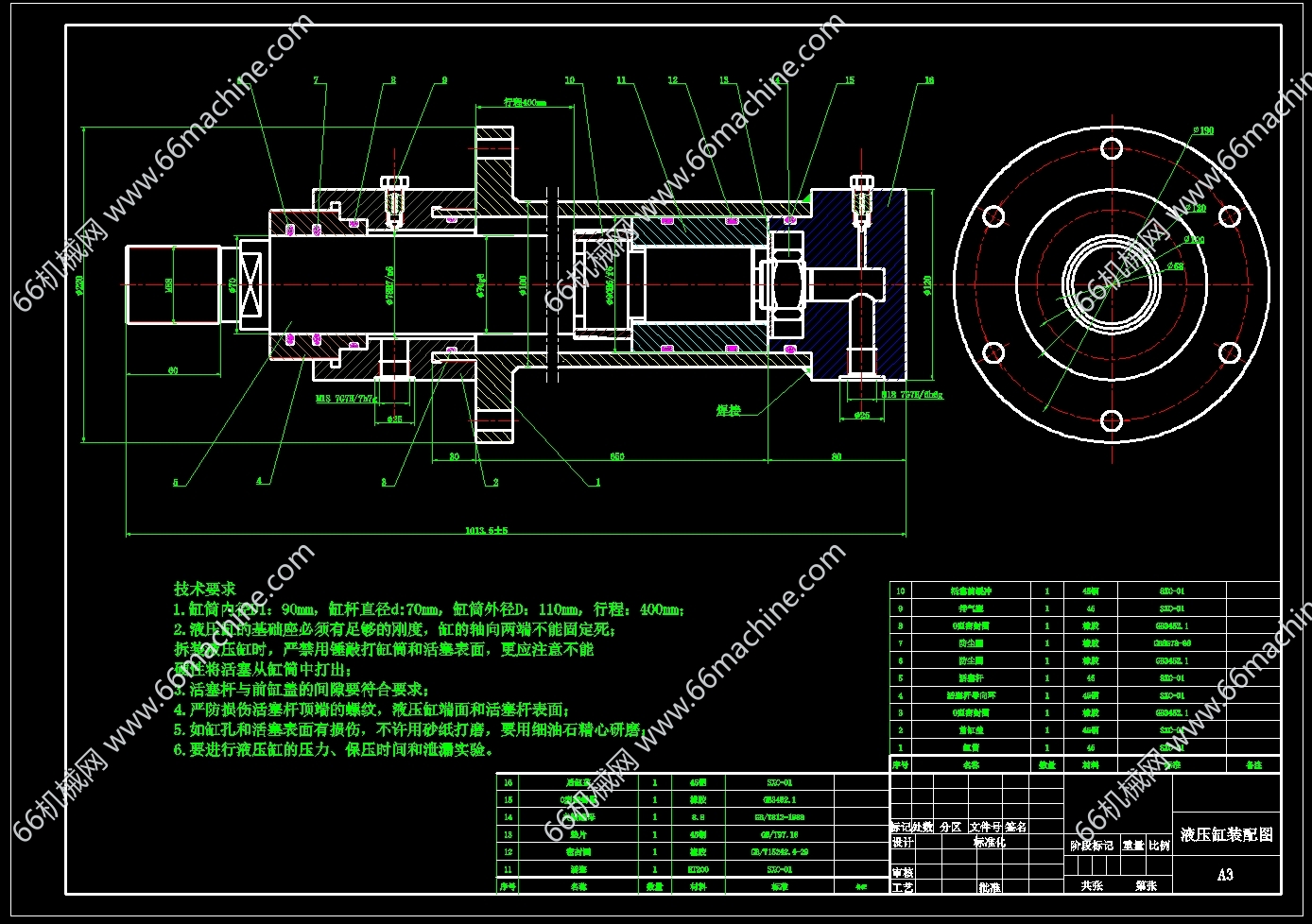

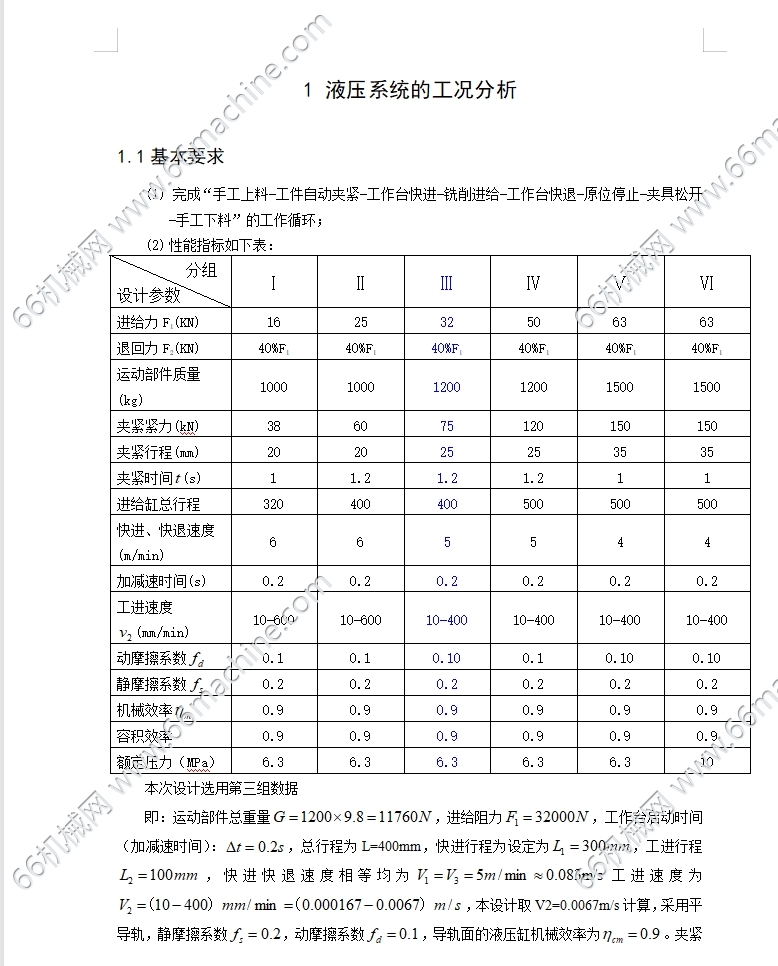

本资料为成型铣刀专用铣床液压系统设计，包含液压系统原理图，油缸装配图，负载和速度图，包含设计计算书。运动部件总重量G=1200X9.8=11760N，进给阻力32000N，工作台启动时间（加减速时间）：0.2S，总行程为L=400mm，快进行程为设定为300mm，工进行程100mm，快进快退速度相等均为5m/min工进速度为10-400mm/min，本设计取V2=0.0067m/s计算，采用平导轨，静摩擦系数0.2，动摩擦系数0.1，导轨面的液压缸机械效率为0.9。夹紧力7500N，夹紧行程25mm，夹紧时间1.2s。可供大家参考！
图纸ID: 315092070396204535
图纸格式：dwg、doc
图纸版本：AutoCAD2007
文件大小：1012.01KB
所需积分：40机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
