某企业横装滤筒除尘器3D+工程图【除尘设备】——sw2023版本，另含x-t通用

发布时间：2024-06-20


图纸描述

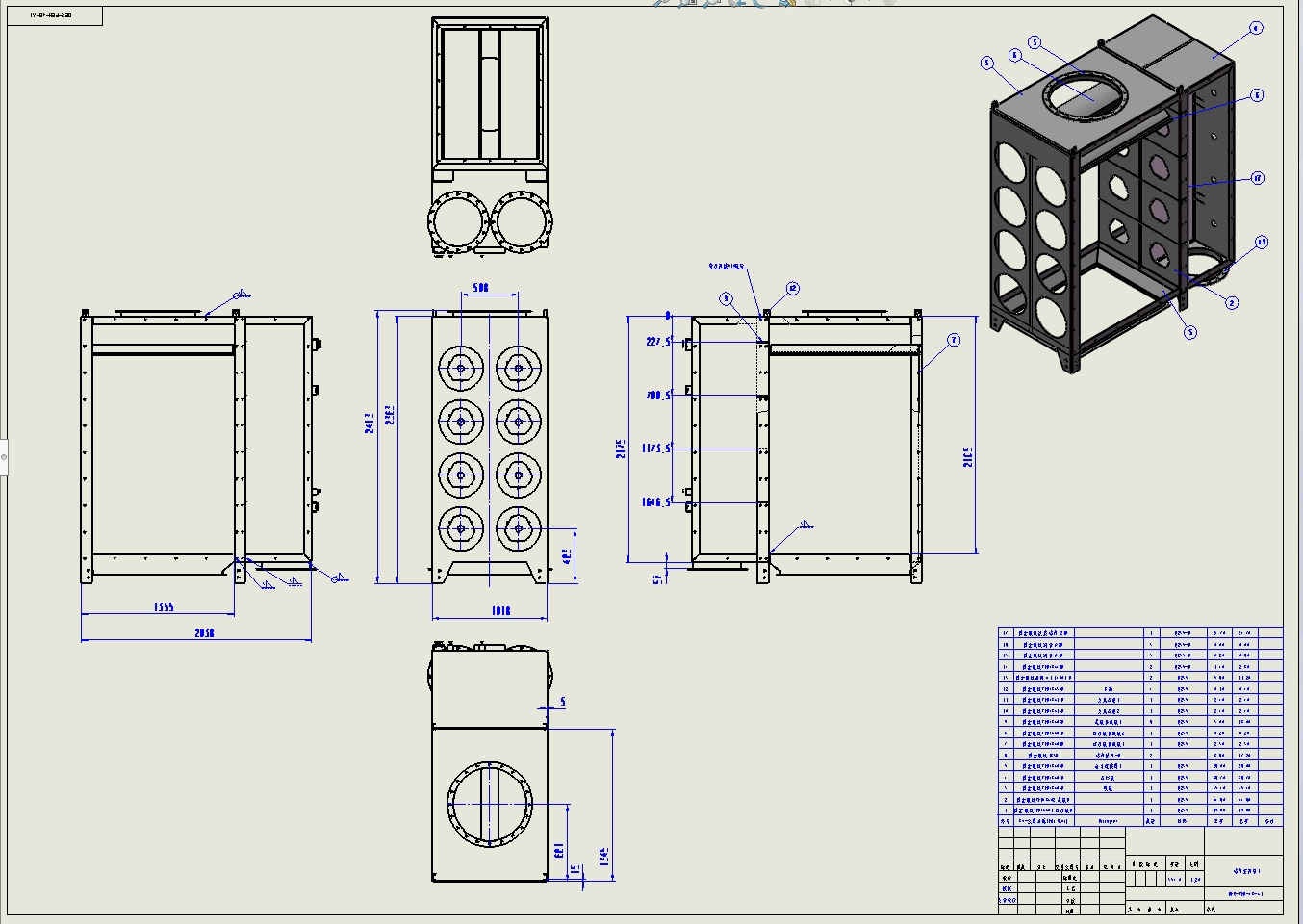

【企业模型，含工程图，可作参照，使用时可自行编辑，仅供专业技术人员参考学习之用！】本设备为某企业横装滤筒除尘器，把粉尘从烟气中分离出来的设备叫除尘器或除尘设备。除尘器的性能用可处理的气体量、气体通过除尘器时的阻力损失和除尘效率来表达。本模型主要是横装滤筒除尘器的钣金件及焊接件部分，主要有滤筒室、过滤室、灰尘储存桶、脉冲仪外罩等组成，本模型建模精巧，sw2023版本，另含x-t通用格式，可供大家参考！
