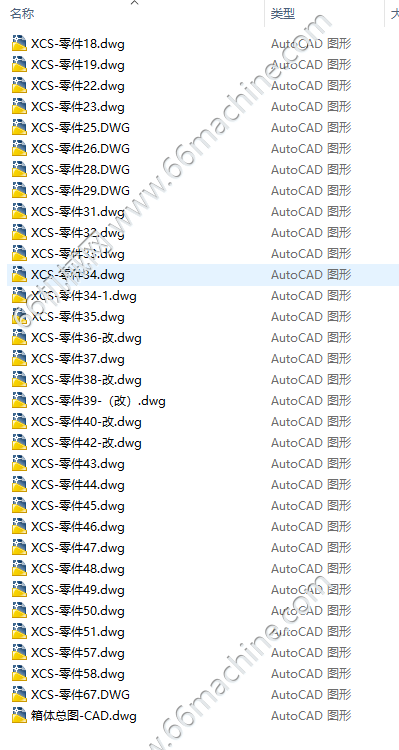

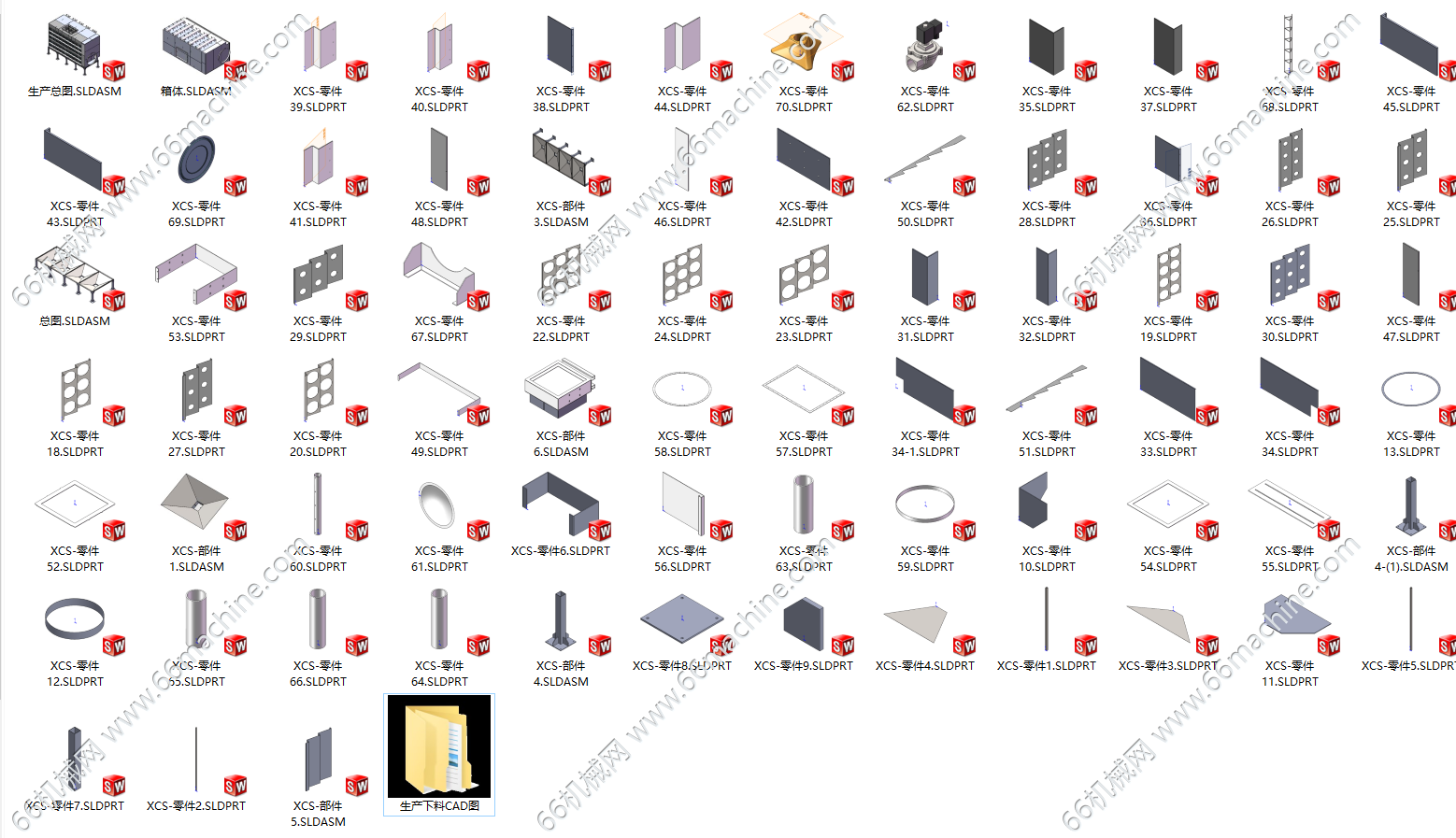

某企业80000风量斜插式滤筒除尘器3D+下料CAD图

发布时间：2026-04-04


图纸描述

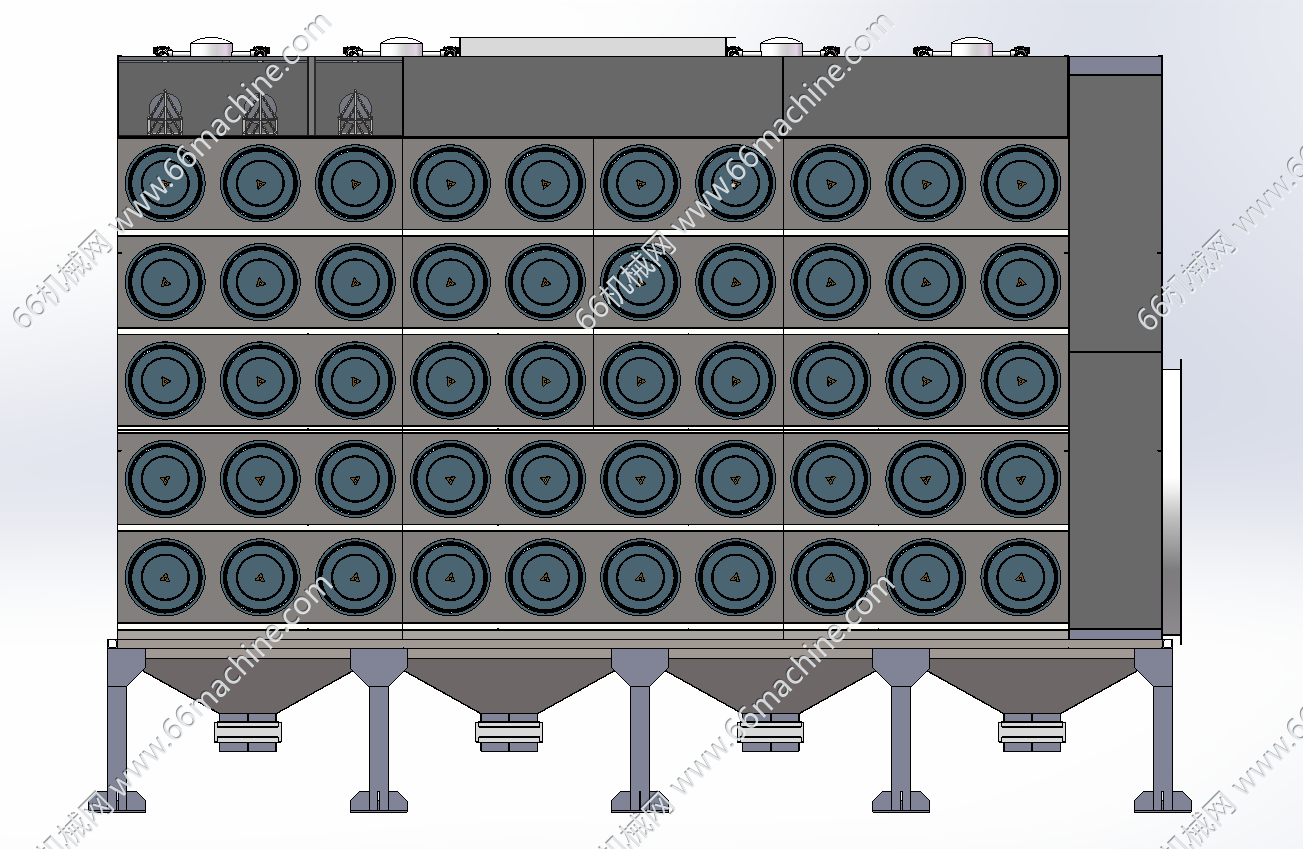

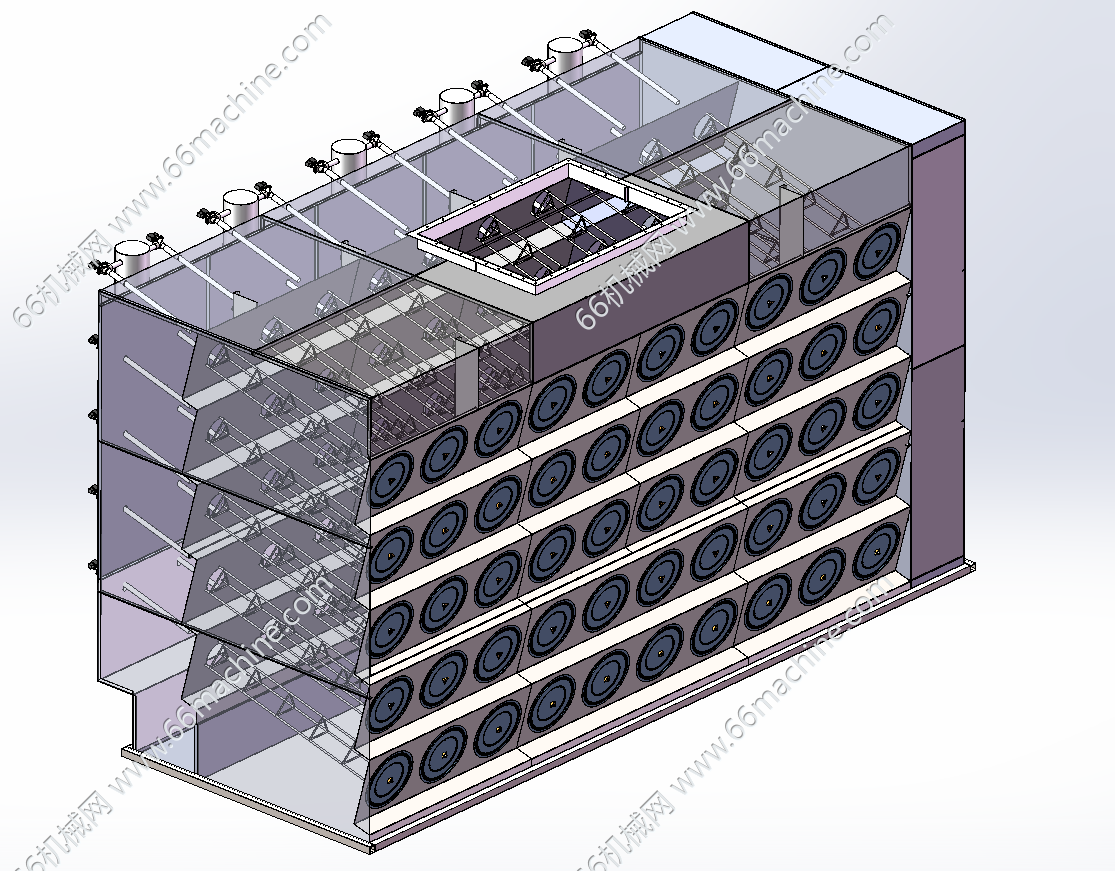

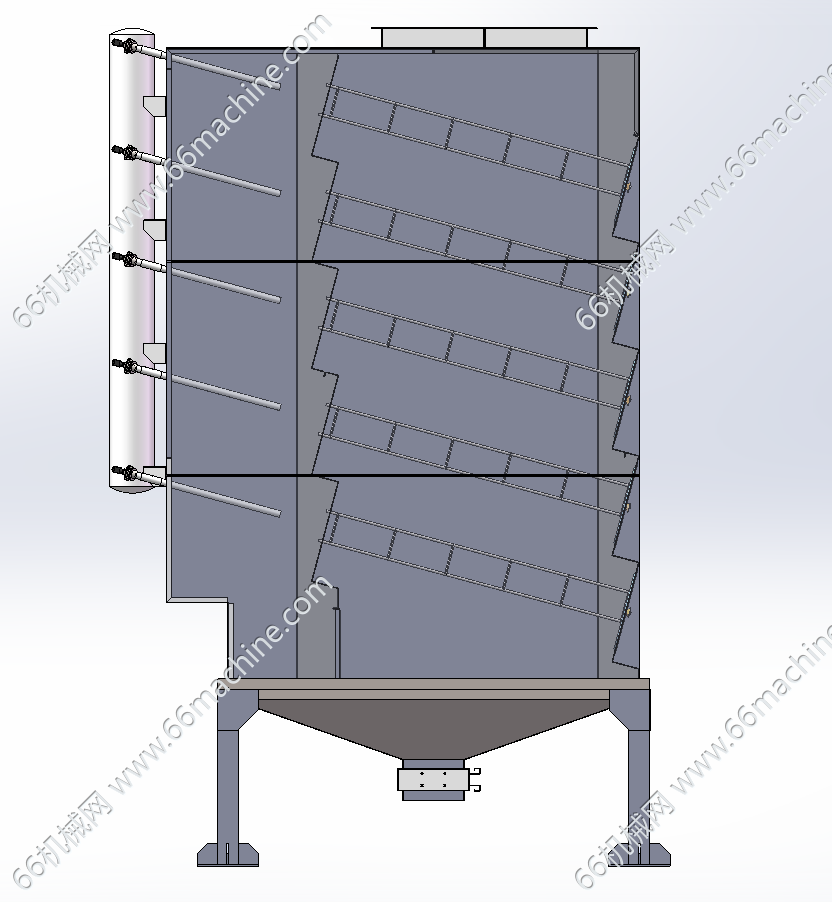

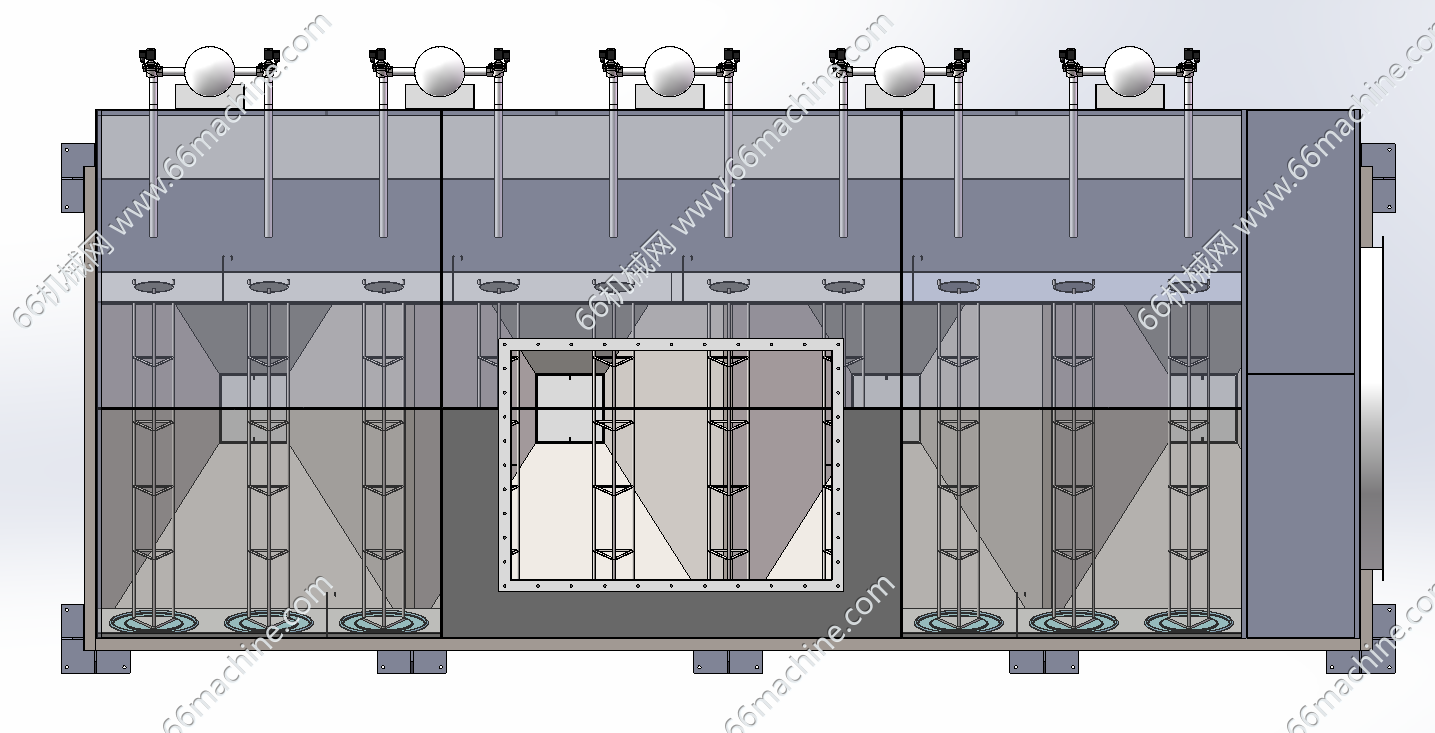

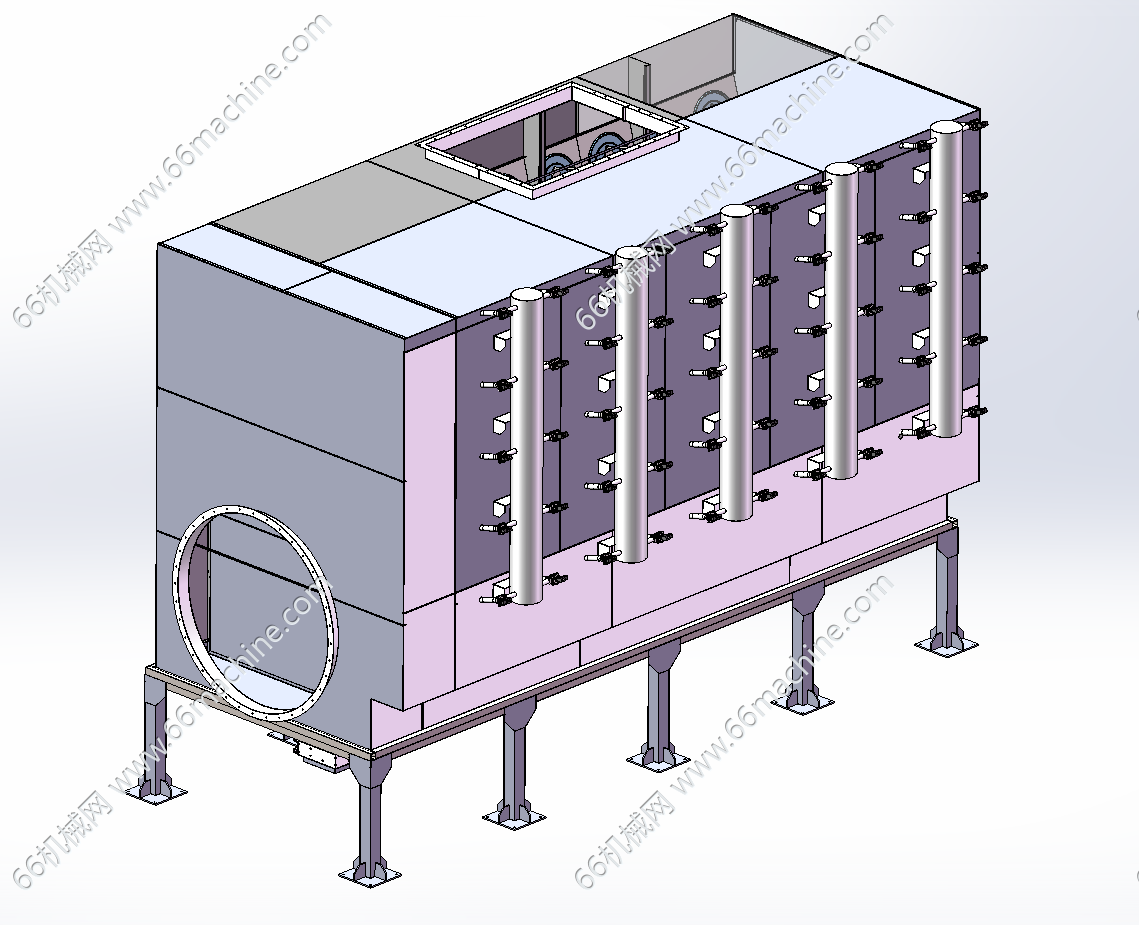

本模型为某企业80000立方/h风量滤筒除尘器，滤筒数量：50个；滤筒长度：1500。工作原理：含尘气体在风机的引导下进入除尘器后，由于气流端面的突然扩大及气流分布板的作用，气流中一部分颗粒粗大的尘粒在重力和惯性力的作用下，沉降到灰斗；粒度细、密度小的尘粒进入过滤室，通过布朗扩散和纤维拦截等综合效应，使粉尘沉积在滤筒的滤料表面，净化后的气体进入净气室内，由出风口经风机排出。具有除尘净化效率高，处理能力大，性能稳定，滤袋寿命长，操作方便，维修工作量小，结构安全，仅供大家学习参考。
