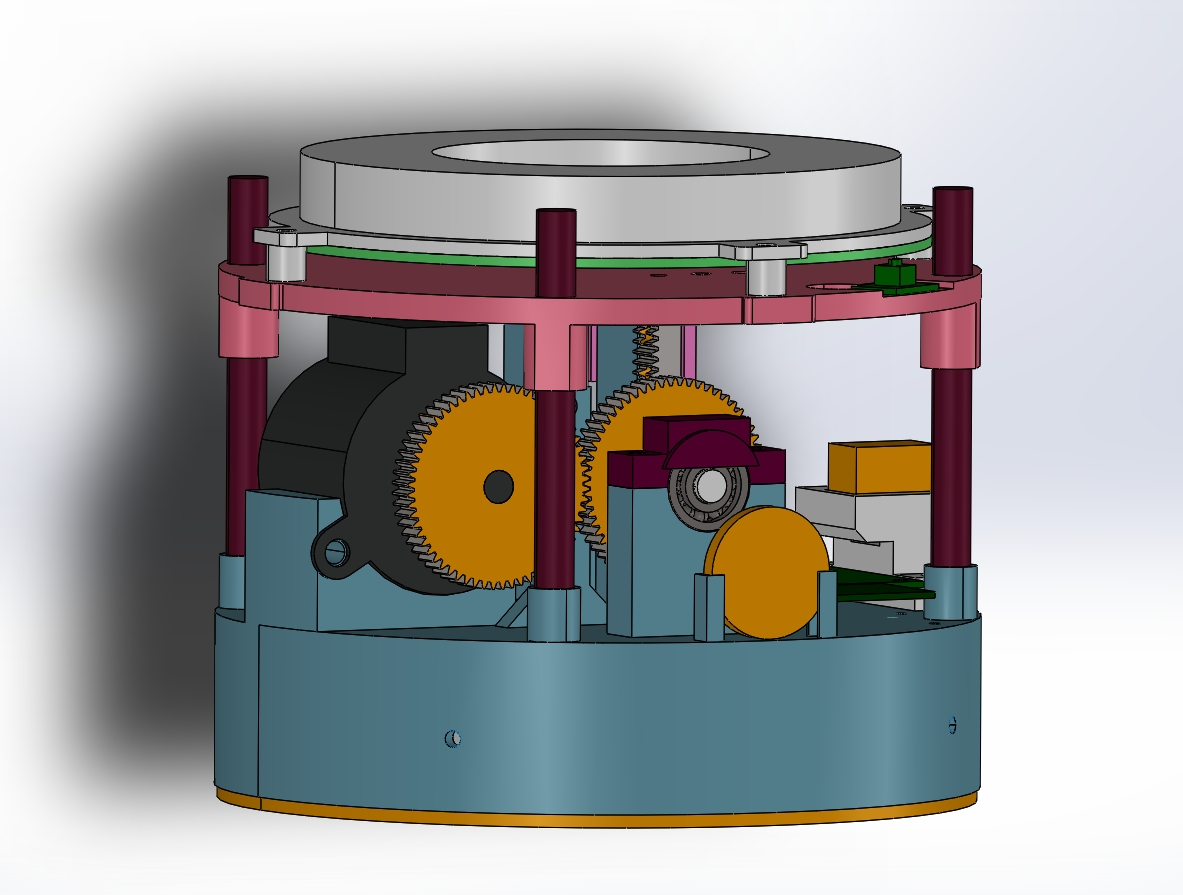

本模型为磁悬浮音乐盒可升降系统，利用直流电机带动齿轮，齿轮再带动转动轴上的齿轮和齿条实现磁悬浮系统上升下降的机构，系统上升下降的同时，浮子也在上升和下降，利用浮子悬浮戒子。触动打开音乐盒上盖按钮，上盖打开，止动开关松开，音乐盒发出音乐，电机转动，带动系统上升，浮子和悬浮的戒子升起，上升35mm停止上升，当关闭上盖，音乐停止，电机反转，系统下降，浮子跟着下降，下降到最低点触动止动开关，整个系统关闭。本模型为creo5.0 【可编辑、不含参数】版本，另含x-t通用格式，可供大家参考！
非标设计
图纸ID: 96388294492954232
图纸格式：1、x_t
图纸版本：Creo5.0
文件大小：5.19MB
所需积分：30机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
