挡板上料提升机（含检重剔除皮带输送机）

发布时间：2025-09-02


图纸描述

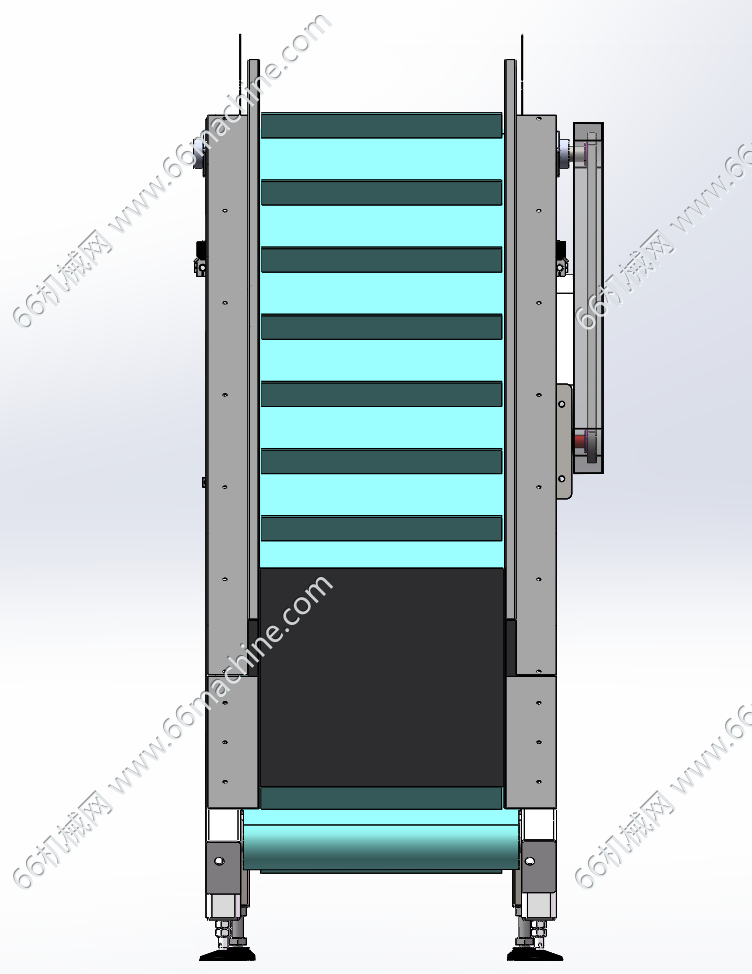

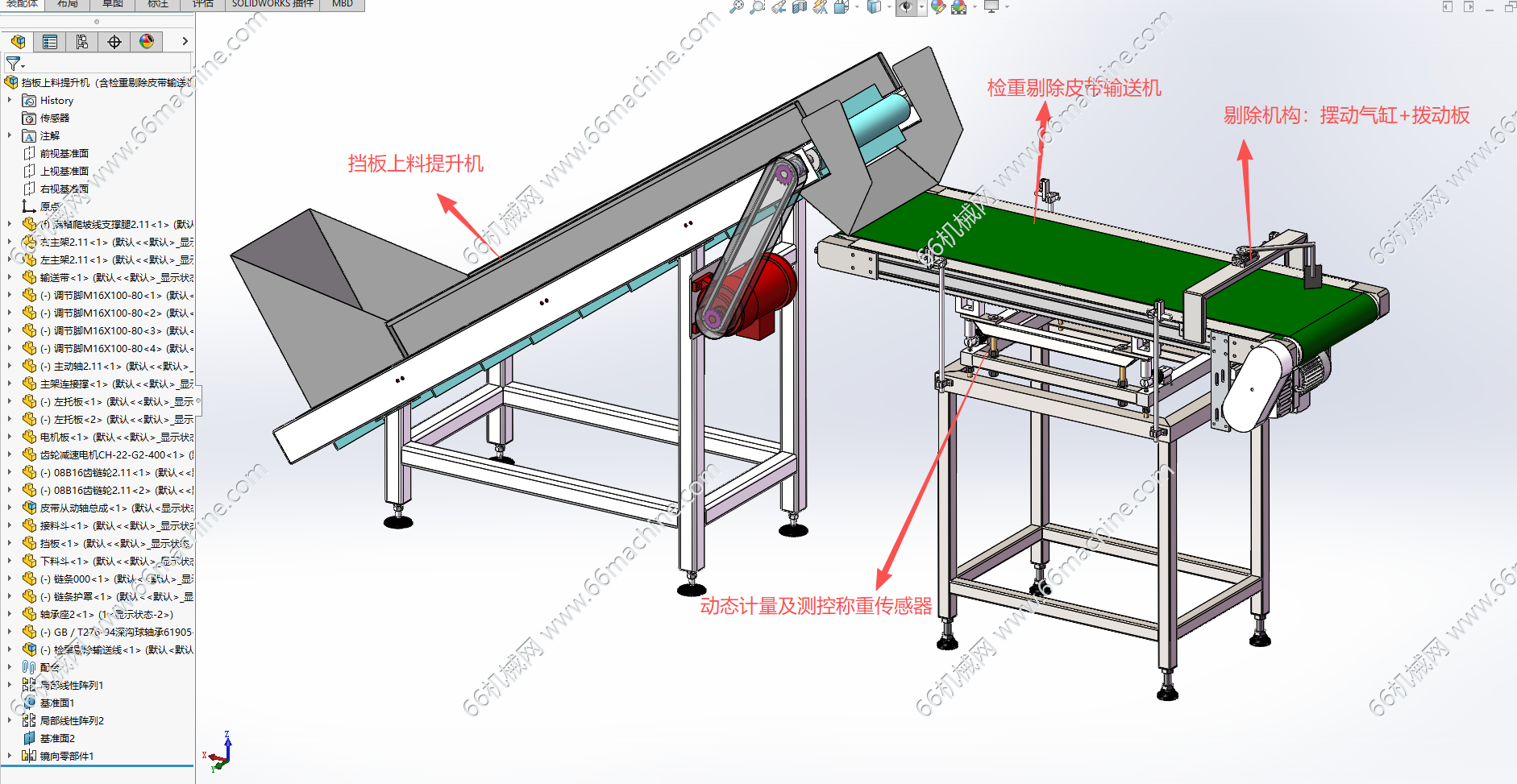

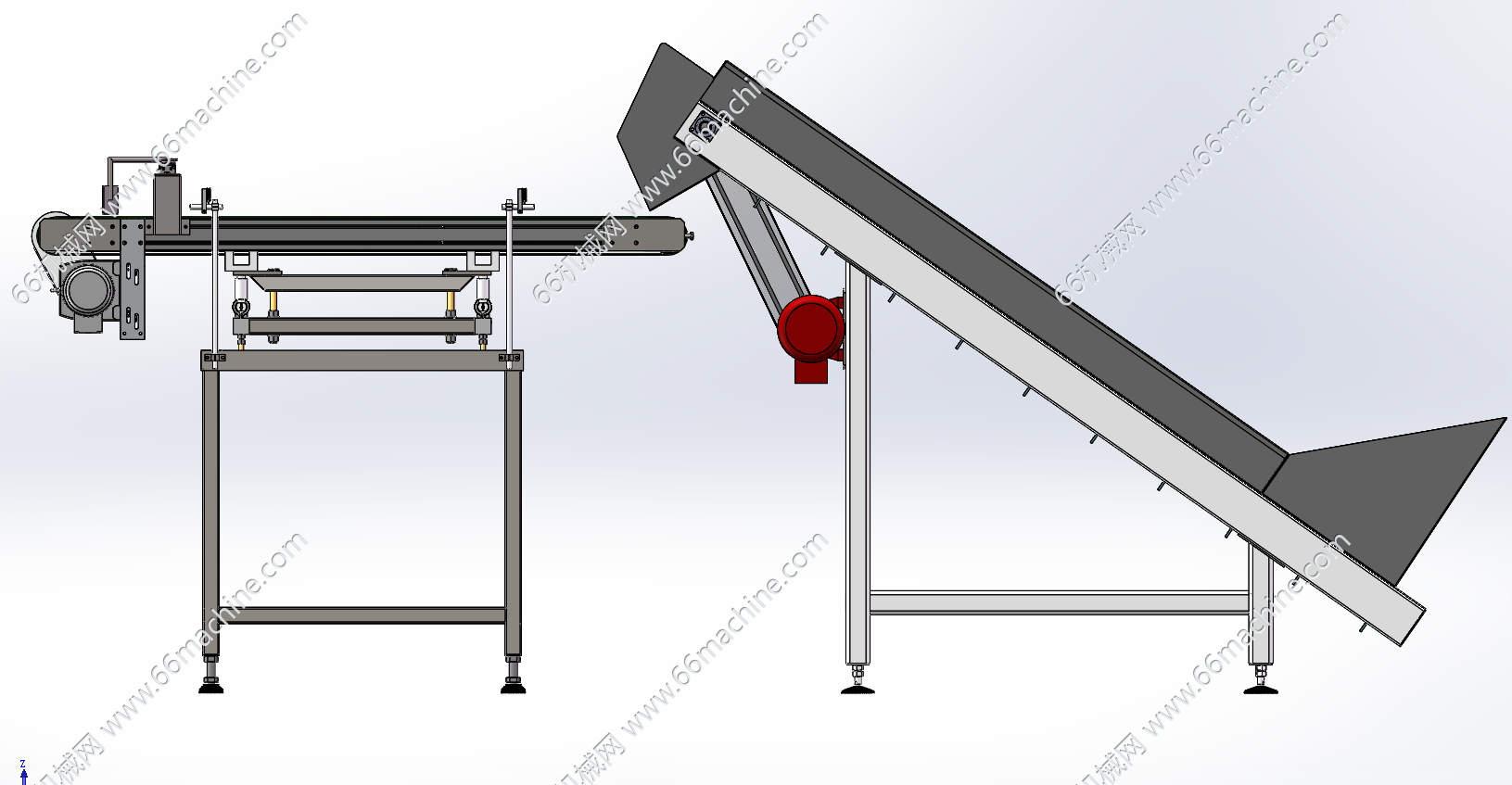

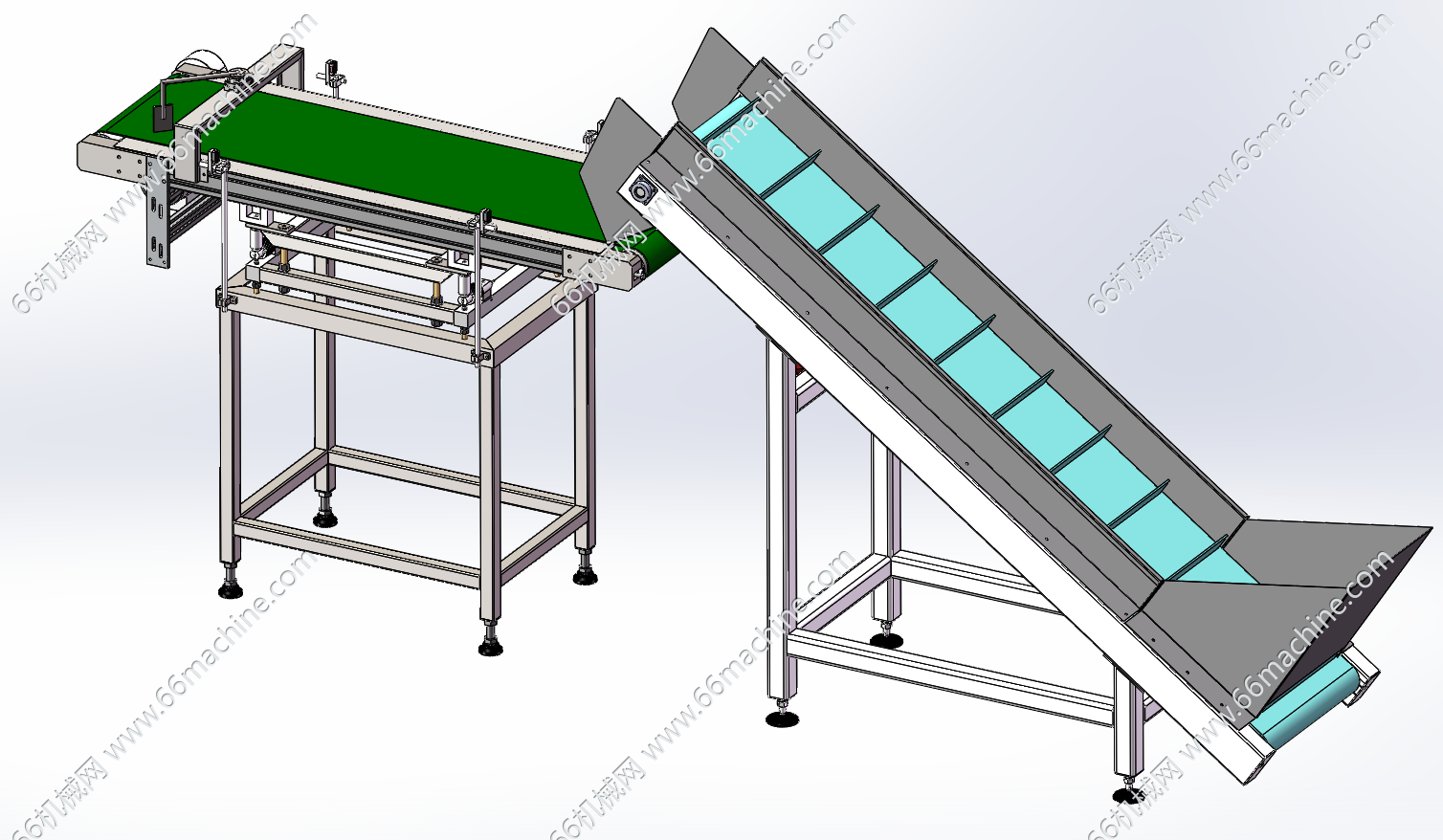

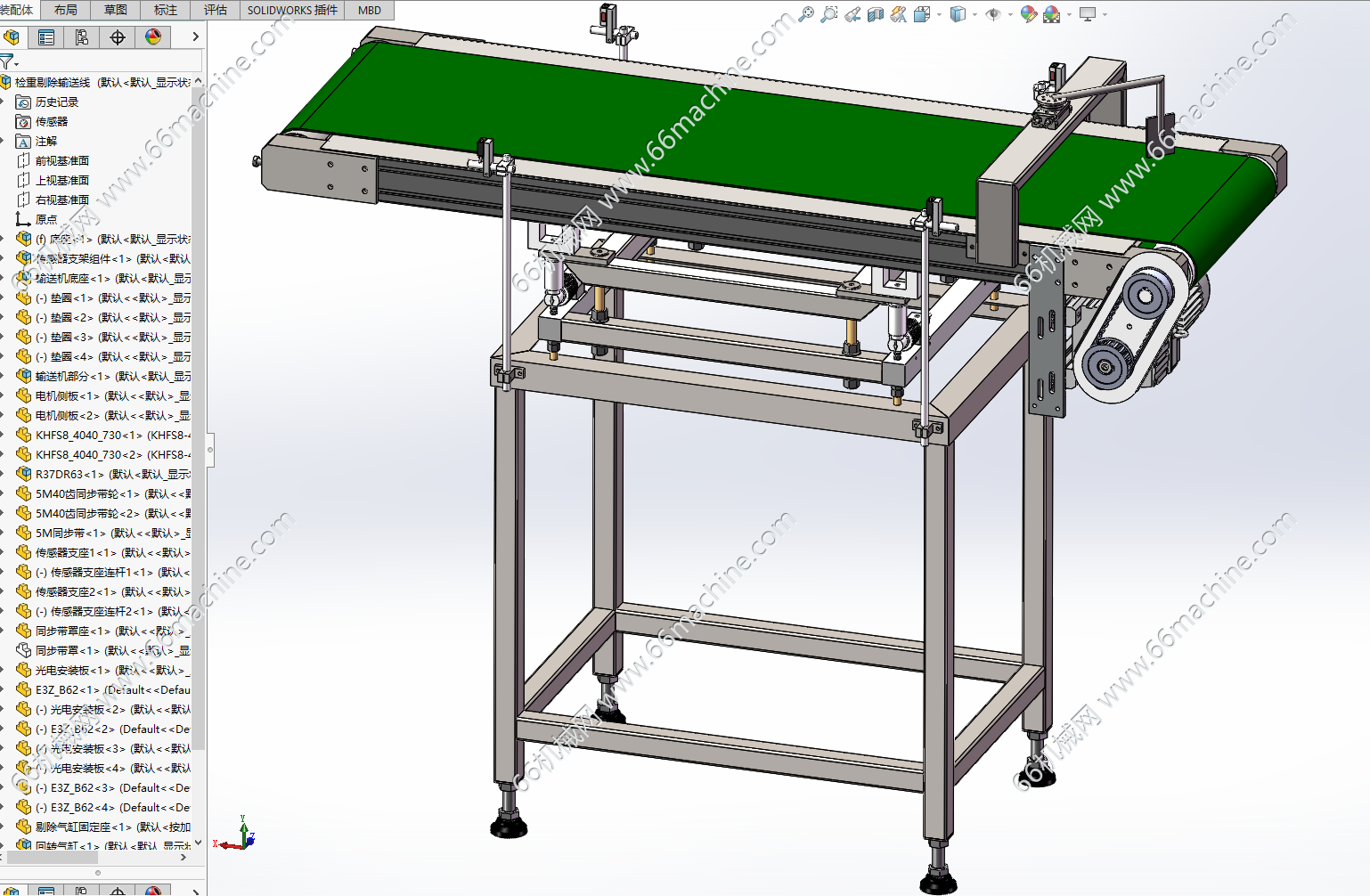

本模型为上料提升机，主要由挡板上料提升机及检重剔除皮带输送机组成，皮带输送机下部设有动态计量及测控称重传感器，剔除机构由摆动气缸+拨动板组成，可供大家参考！

立刻下载收藏

查看我的 0 个作品

机械设计师

获推荐作品 166 份

图纸参数

图纸ID: 315092070404591868

图纸格式：SLDPRT、sldasm、sldprt、SLDASM

图纸版本：Solidworks2021

文件大小：23.26MB

所需积分：75机械币

可否编辑：可进行编辑，包含特征参数

关注人数：0人
