手动丝杆升降及角度调节机构

发布时间：2025-12-10
图纸描述

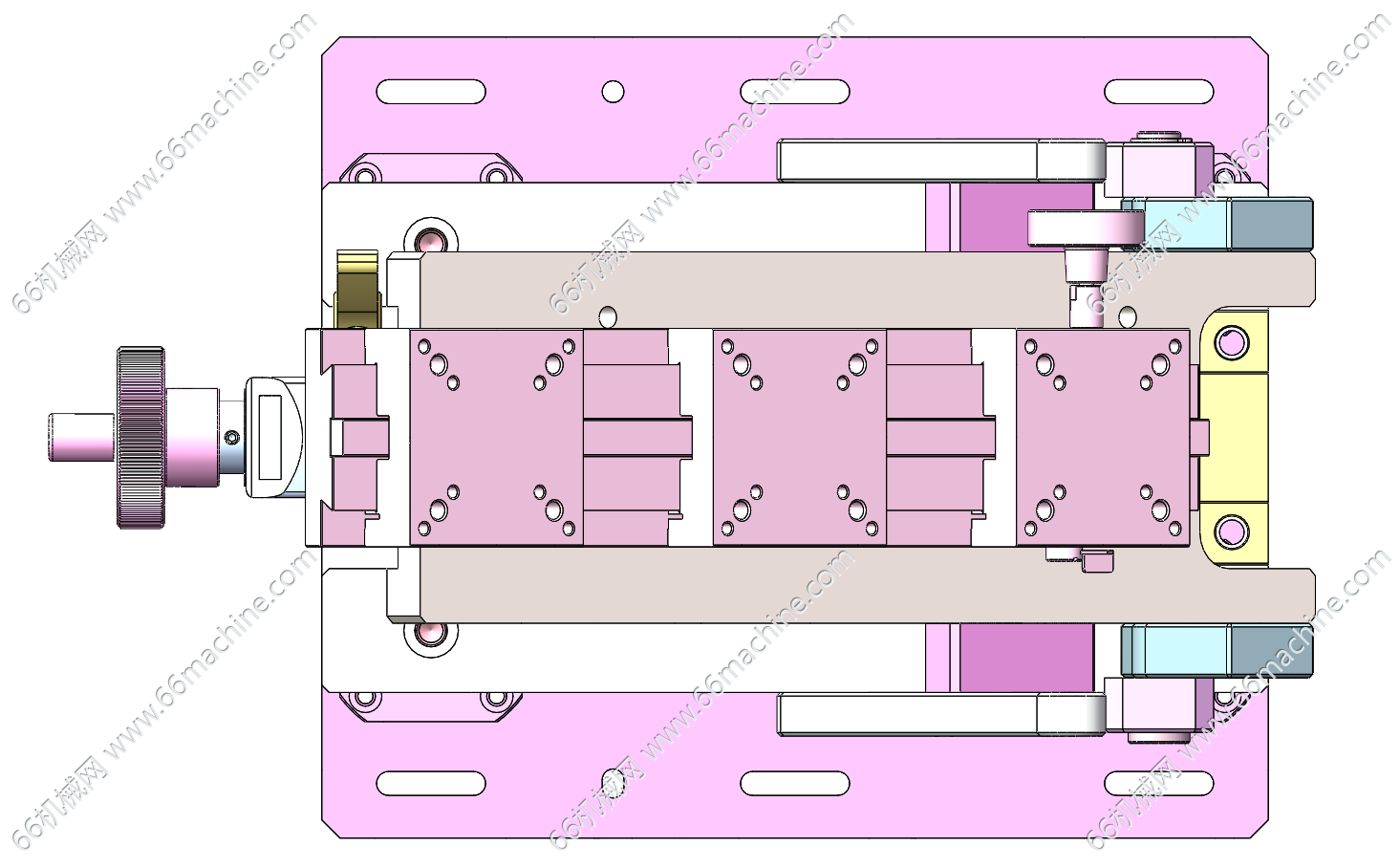

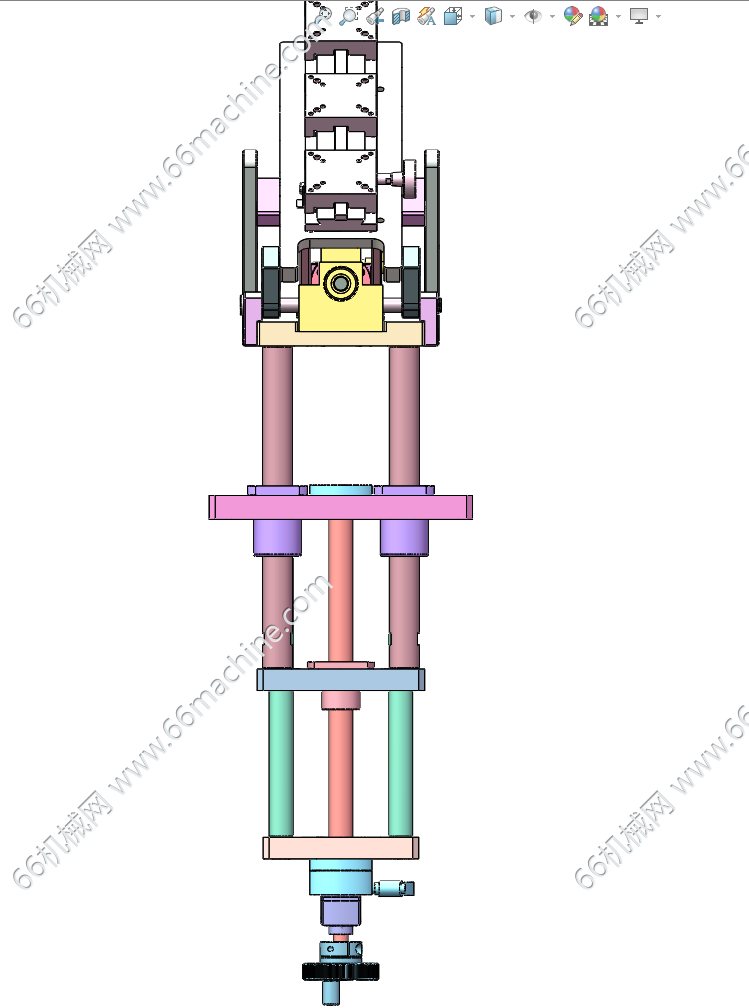

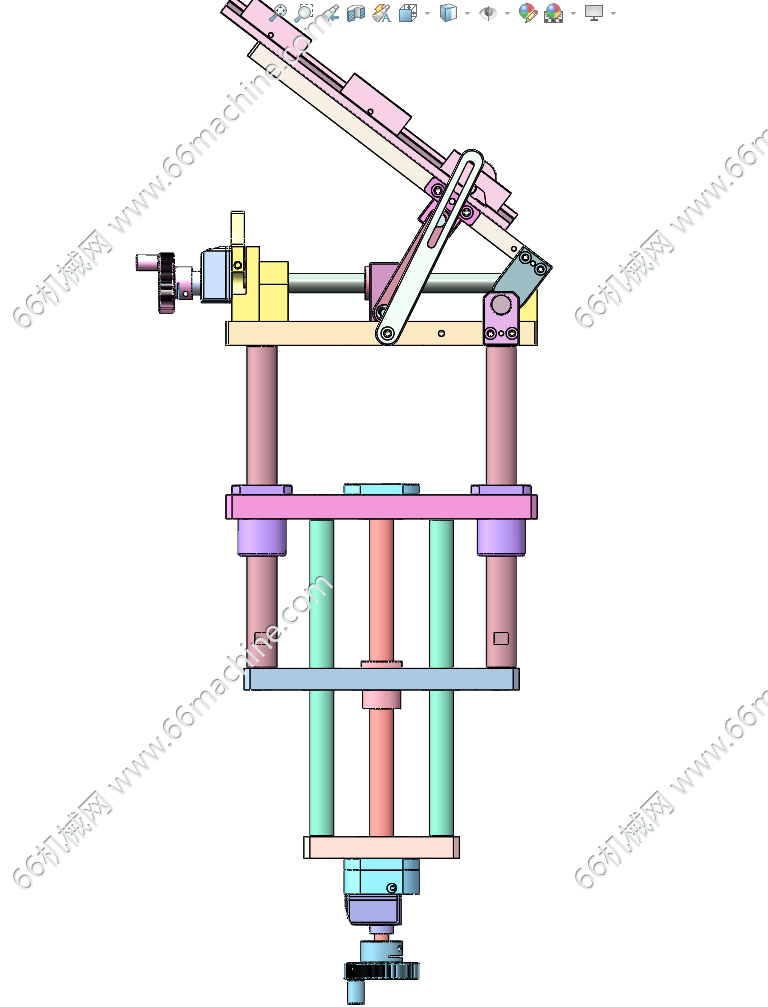

本模型为手动丝杆升降及角度调节机构，驱动手轮实现丝杠升降，四导柱结构增加升降的平稳性，丝杠连杆结构实现倾斜角度调整。该机构适用于相机、灯的位置调节，欢迎参考！

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 166 份
    图纸参数

    图纸ID: 315092070400401281

    图纸格式：SLDPRT、SLDASM、sldprt

    图纸版本：Solidworks2021

    文件大小：6.67MB

    所需积分：20机械币

    可否编辑： 可进行编辑，不包含参数

    关注人数：0人
