某企业重型双立柱堆垛机3D+工程图
发布时间：2026-08-21
-
-
-
-
-
-
-
-
-
-
-
-

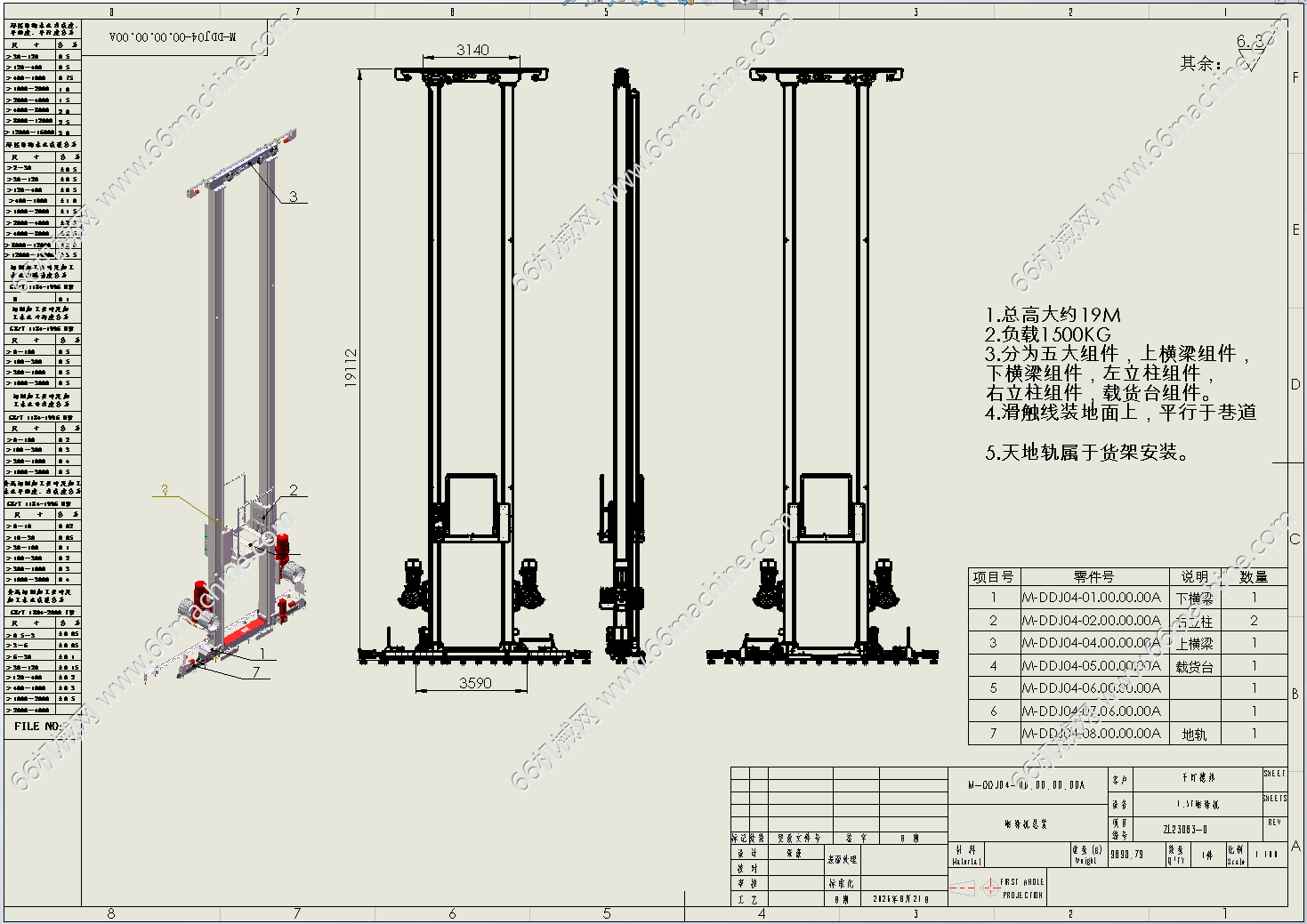

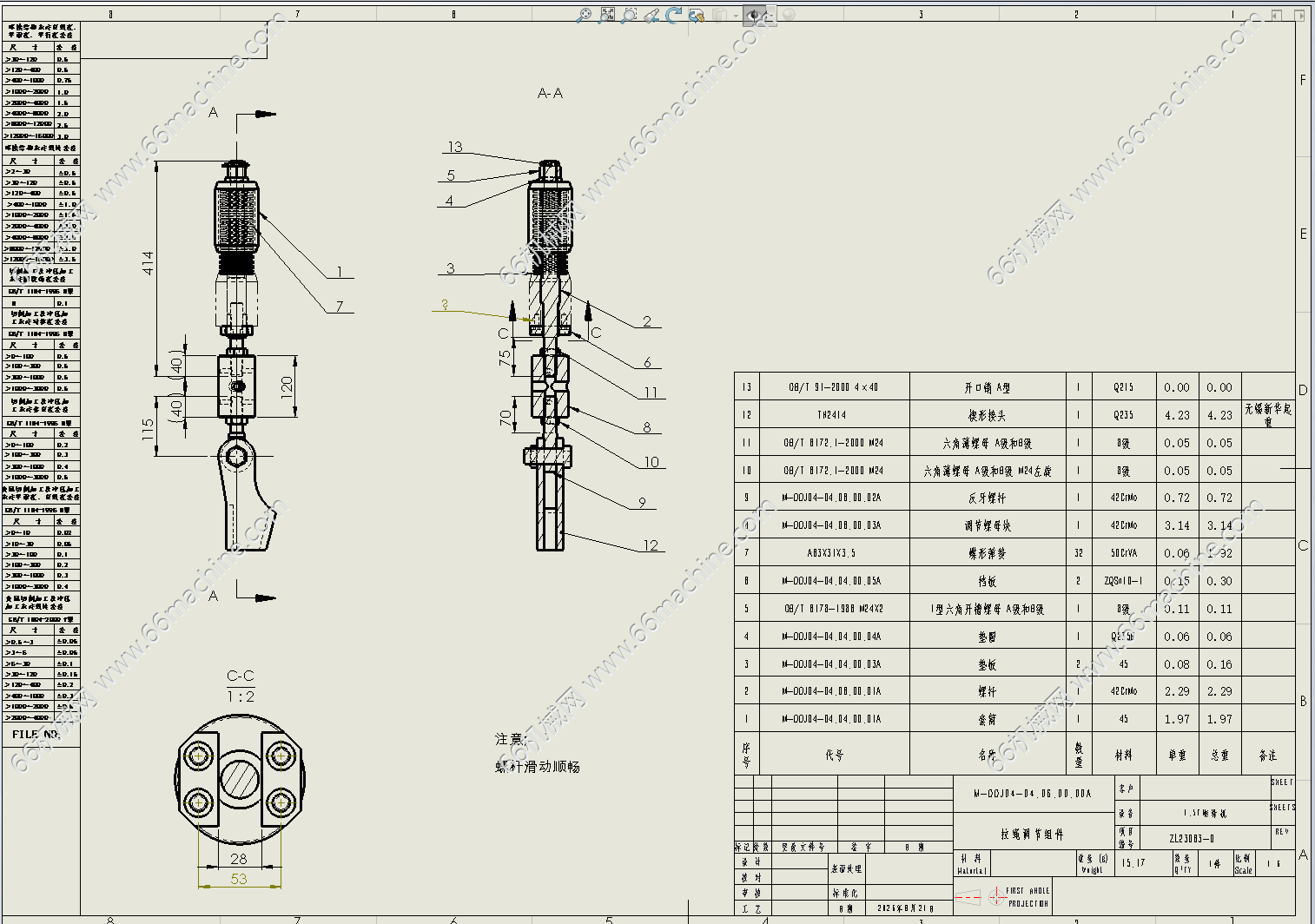

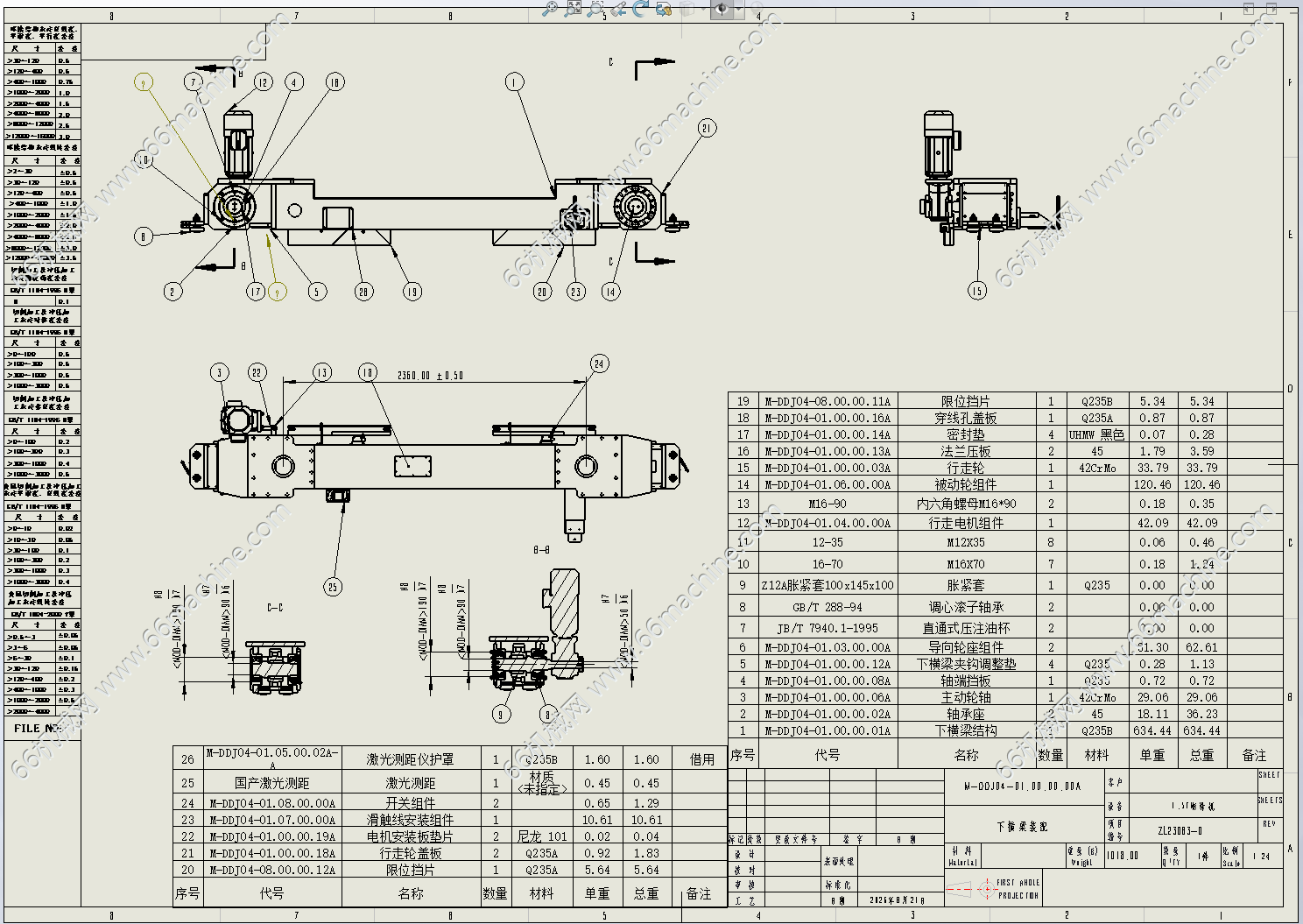

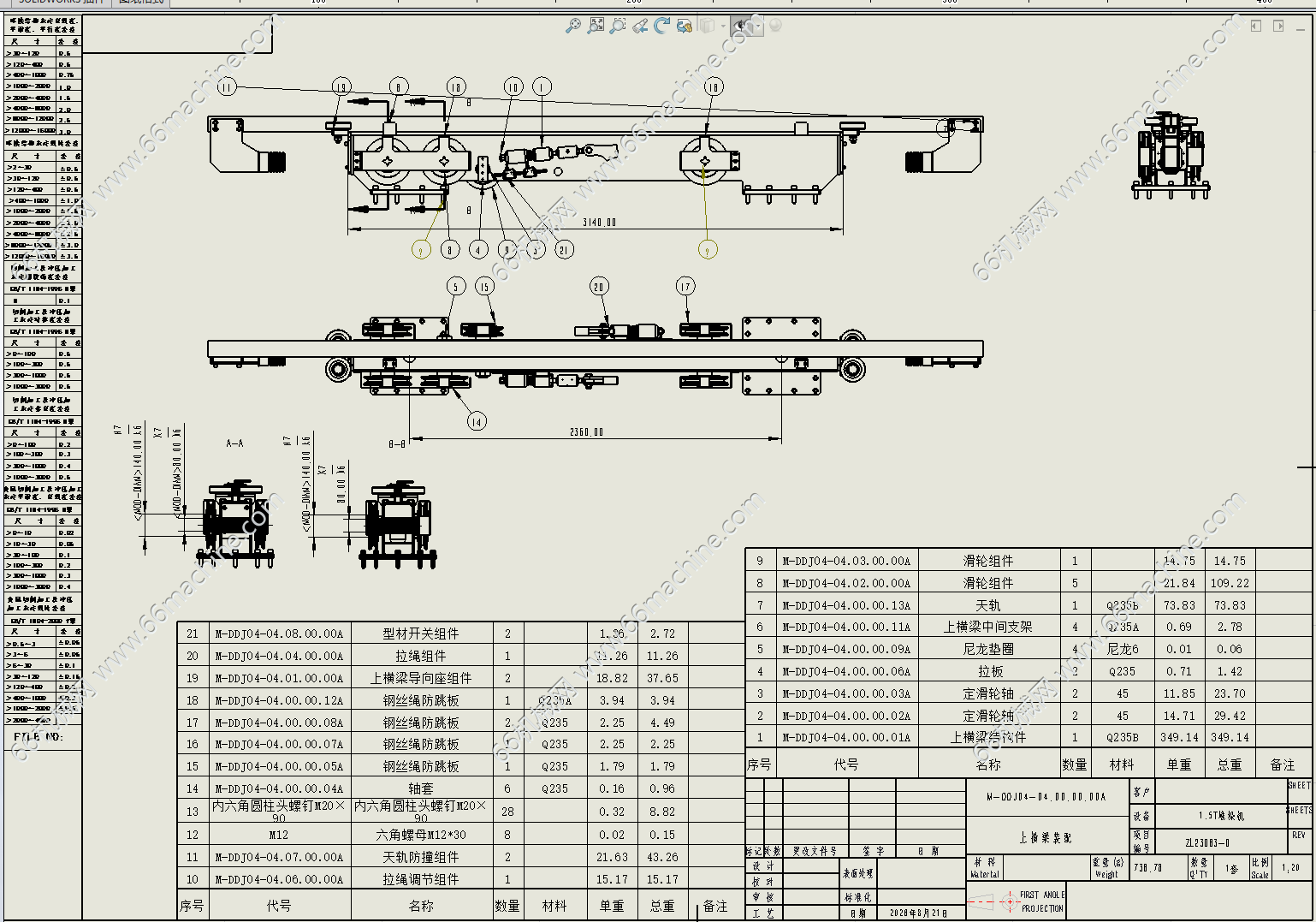

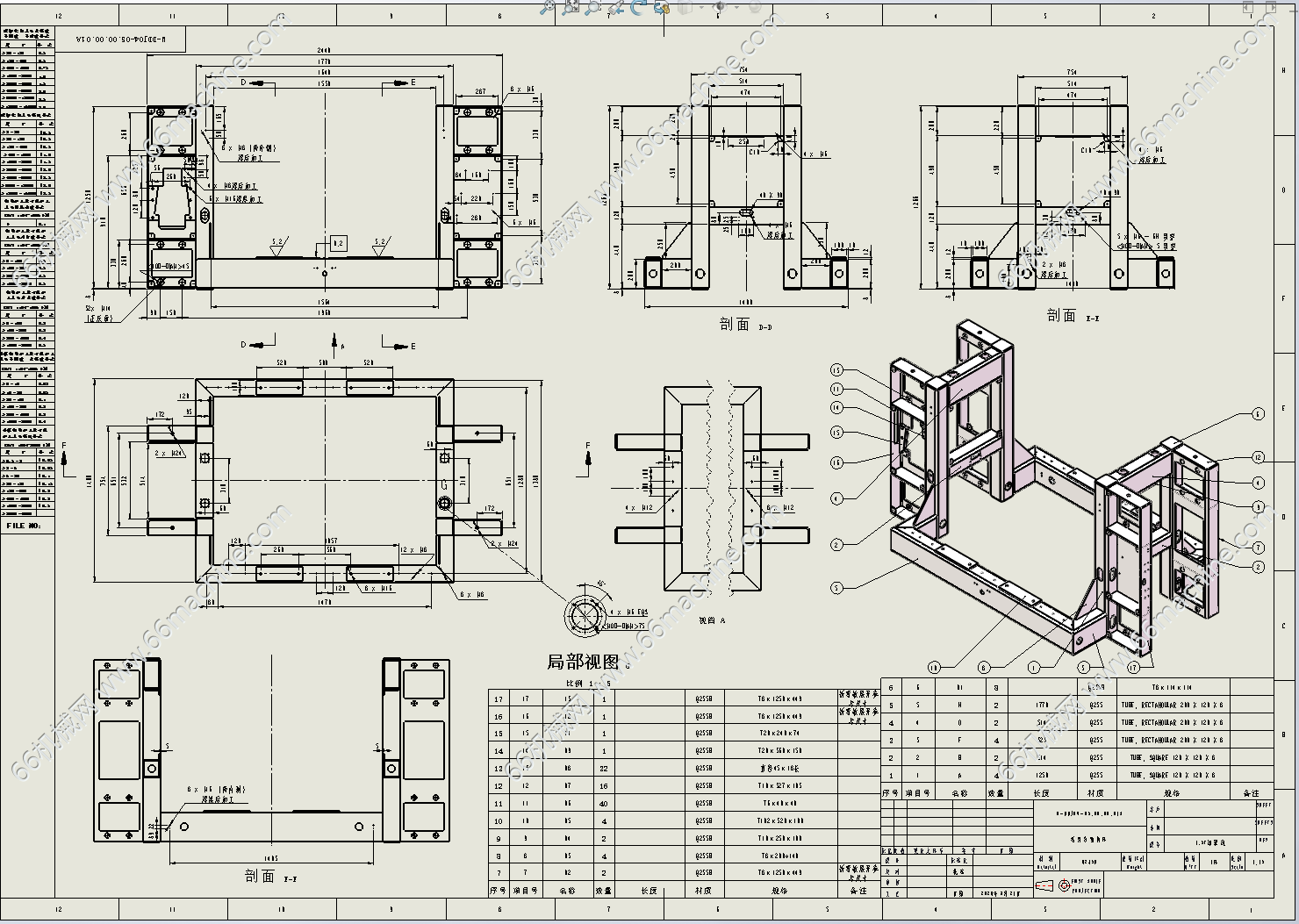

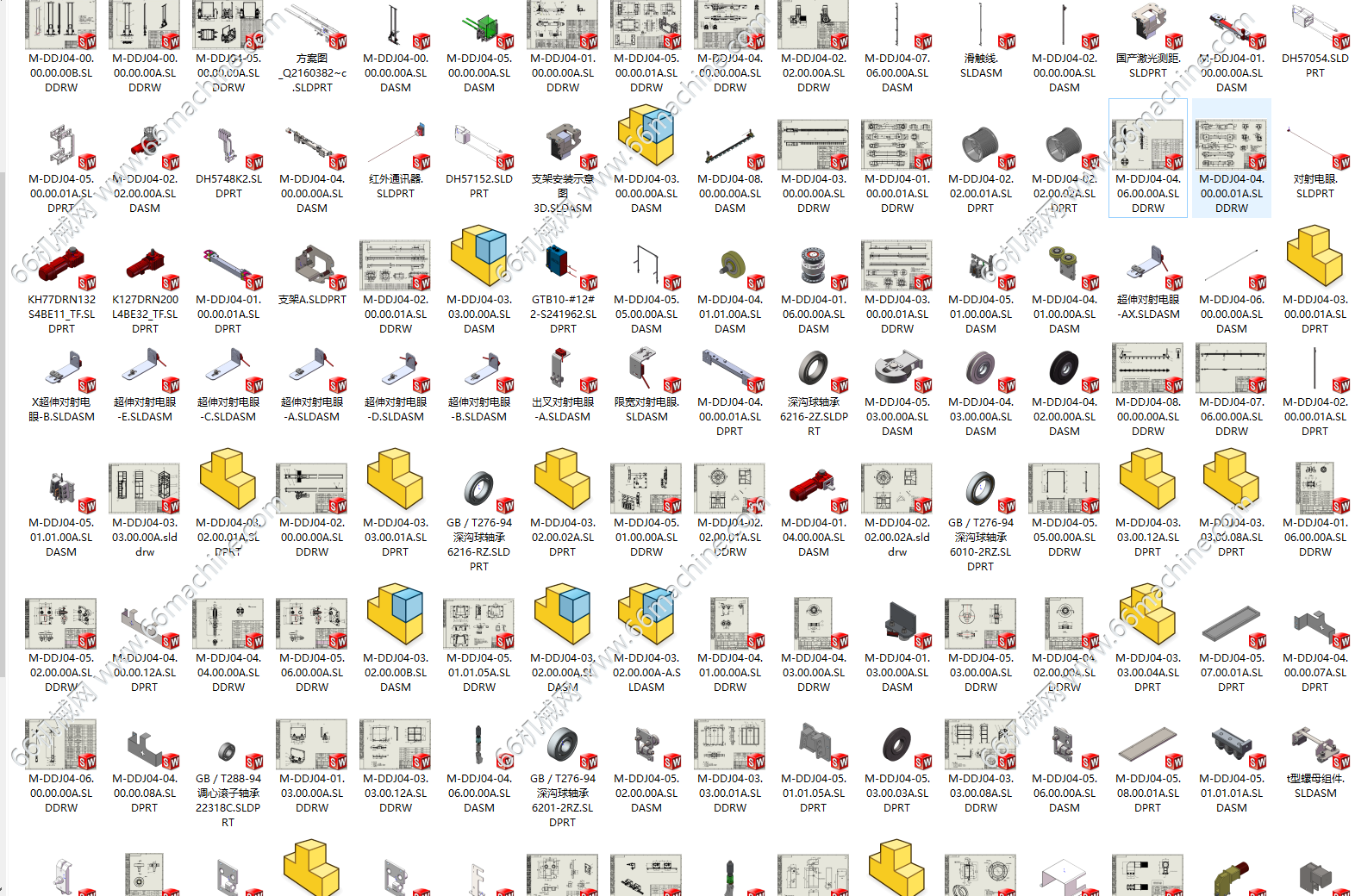

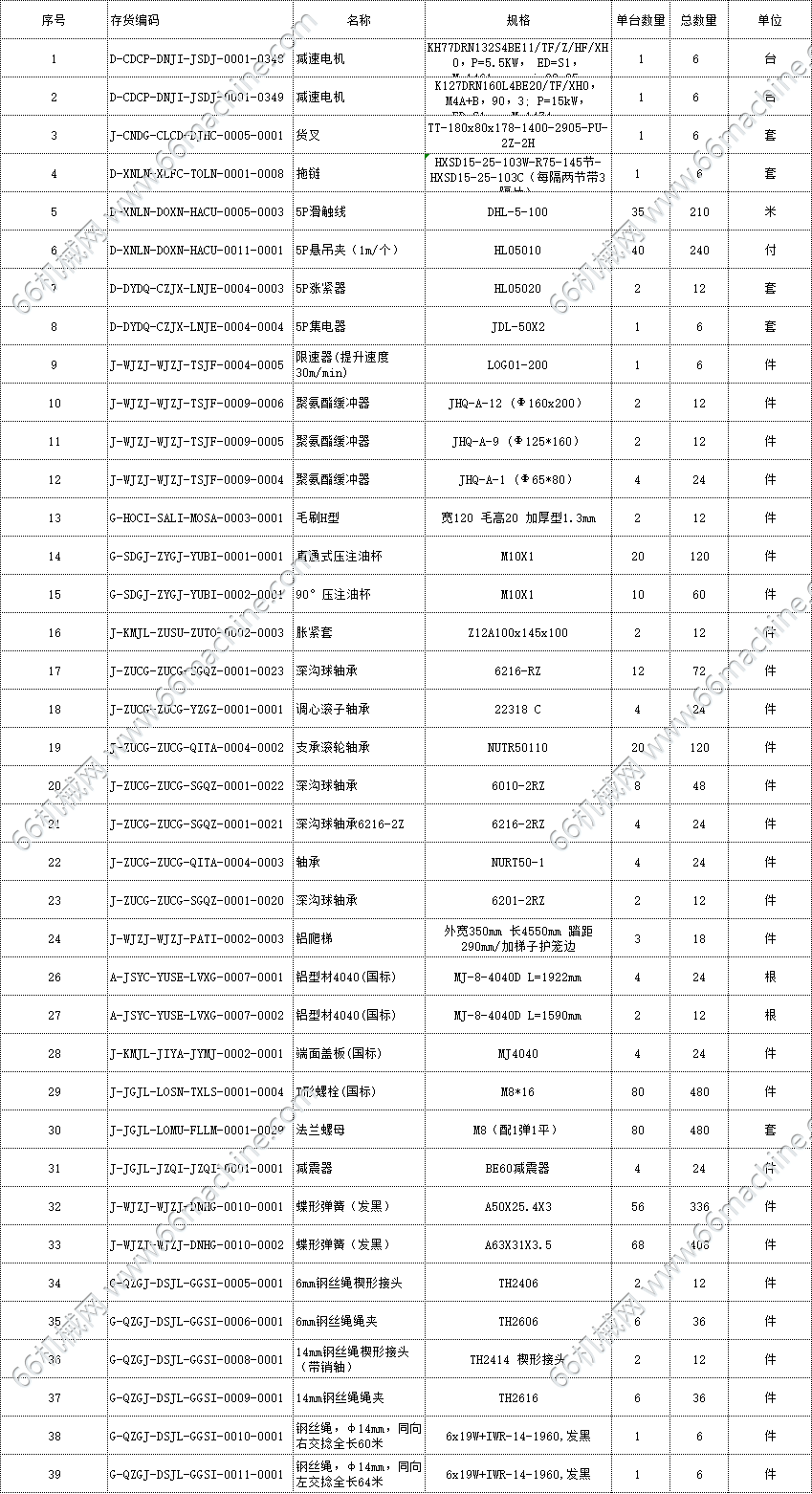

图纸描述
【企业模型，含工程图，可做参照，使用时可自行编辑，仅供专业技术人员参考学习之用！】

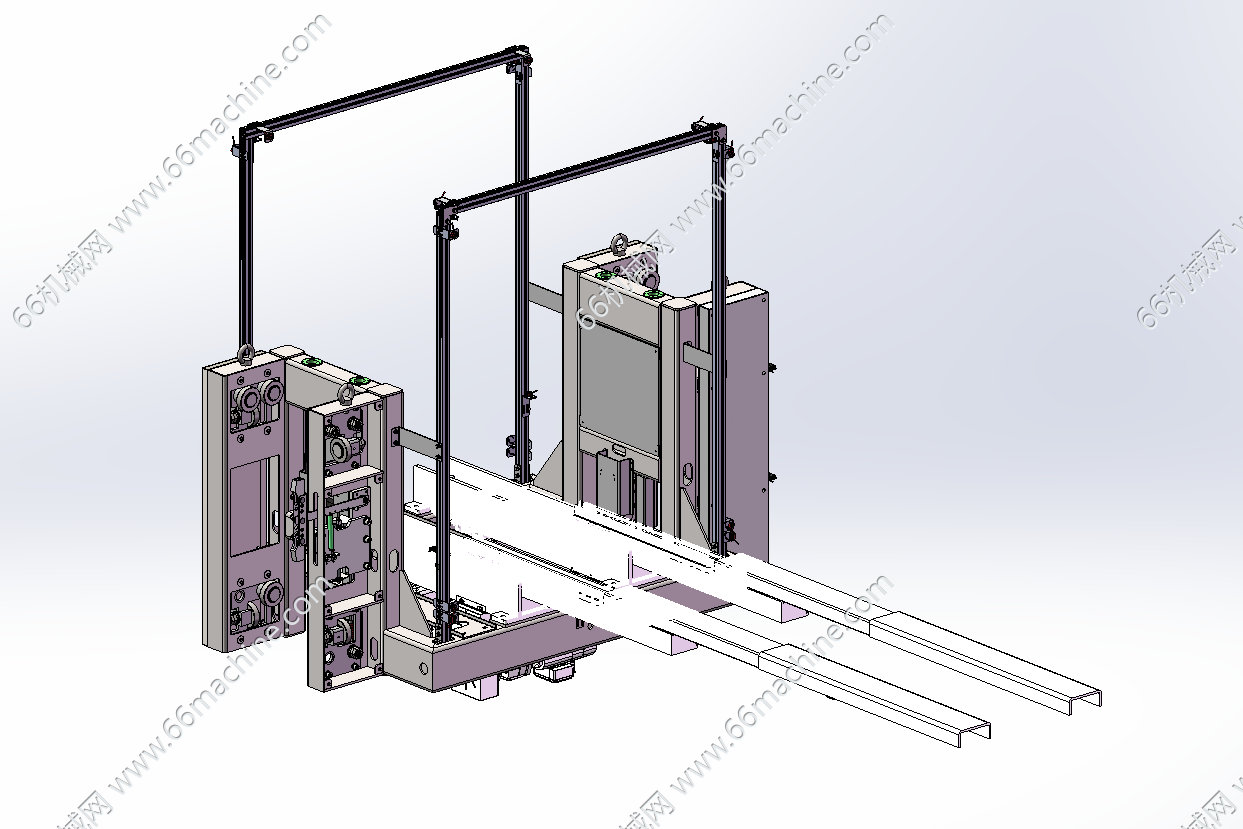

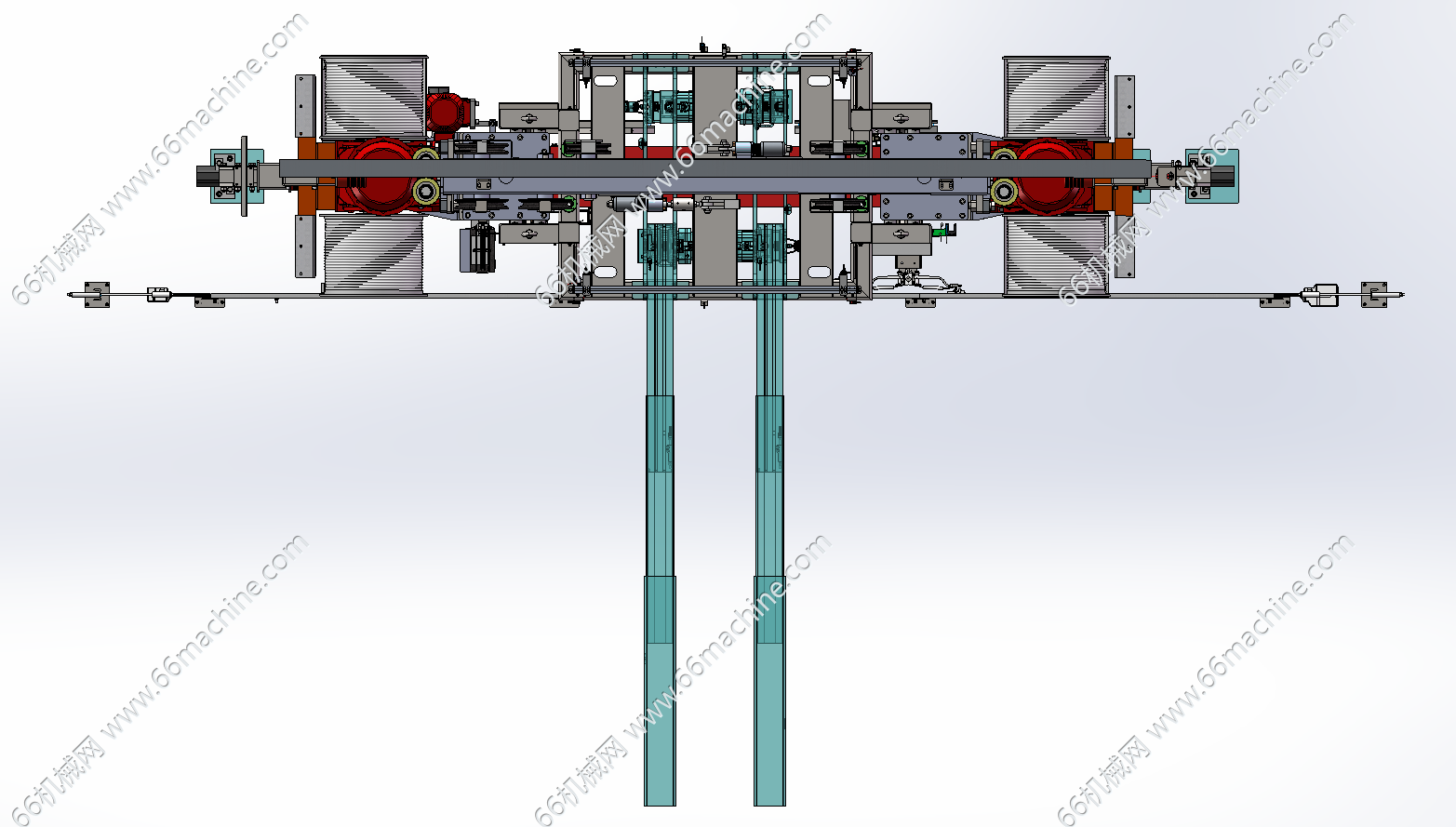

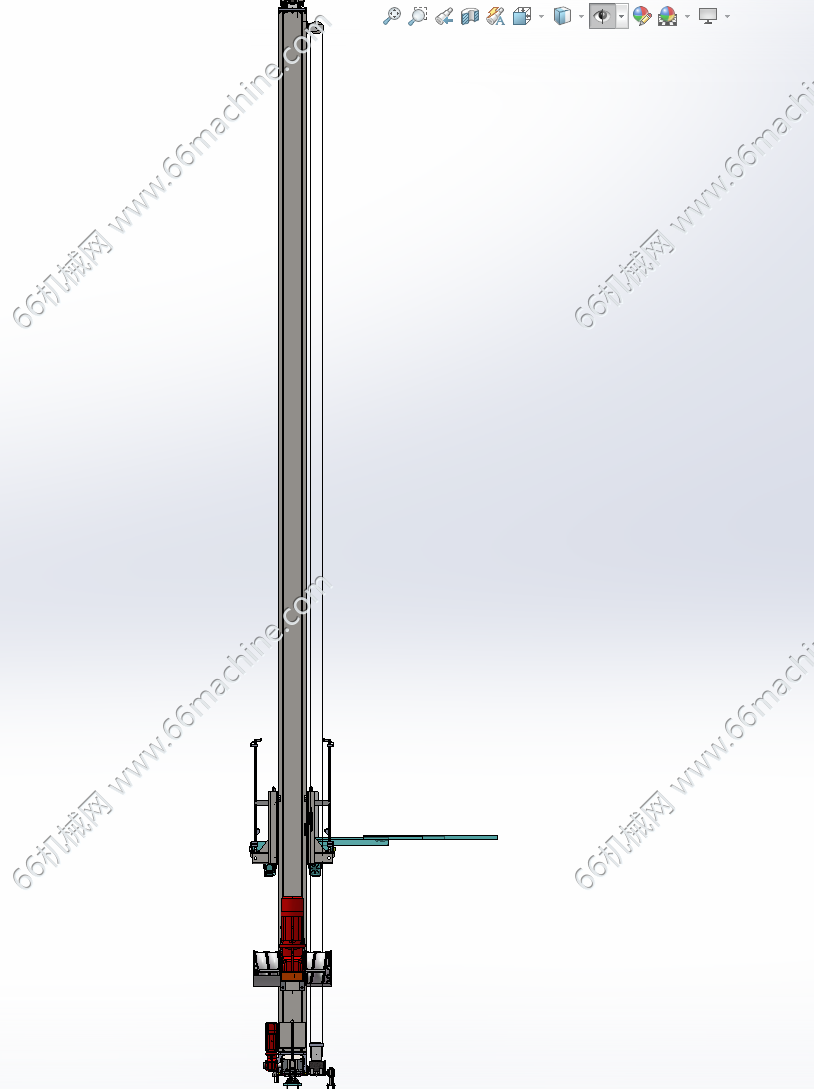

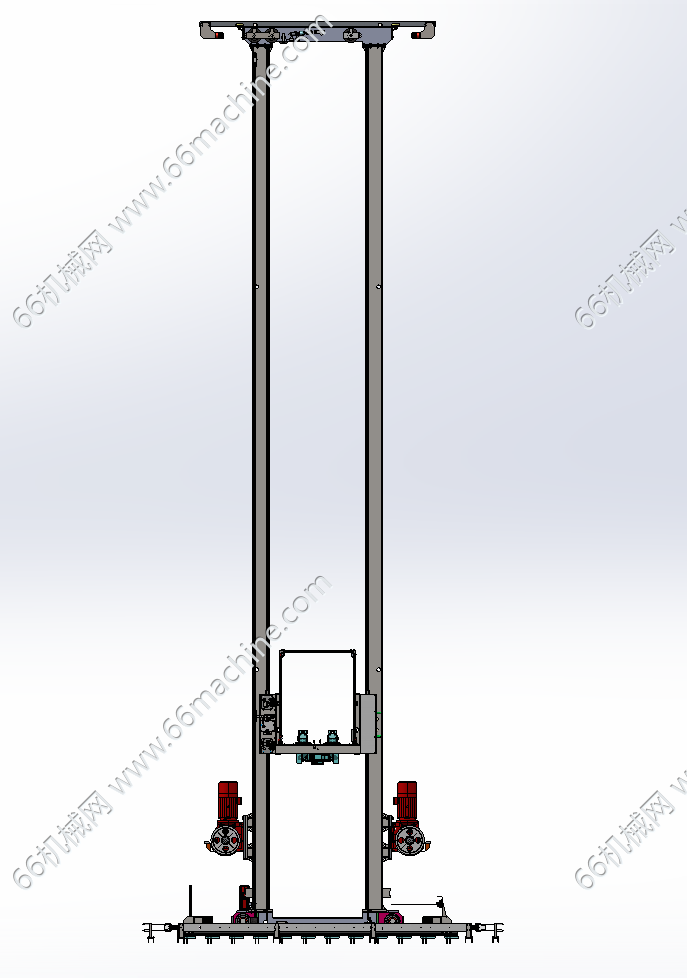

本设备为某企业重型双立柱堆垛机，为自动化立体仓库 AS/RS 的核心存取装备，由双立柱门式机架、底部水平行走机构、垂直起升机构、带双深位伸缩货叉的载货台及各类安全传感组件构成，可完成水平行走、垂直升降、货叉伸缩三维动作，实现料箱自动化存取，设备最大负载1500kg，高度18米，设备已经过生产验证，适配料箱密集仓储场景，仅供大家参考！
