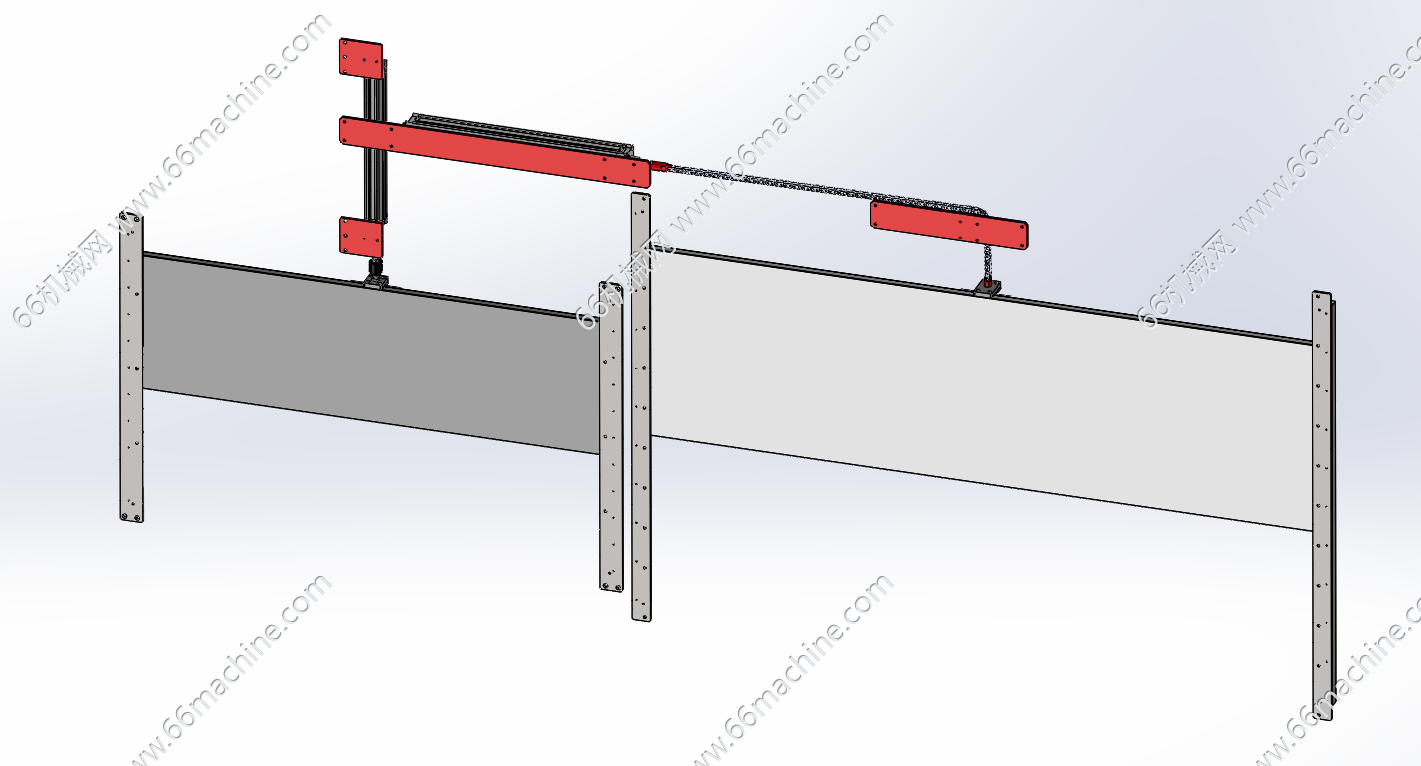

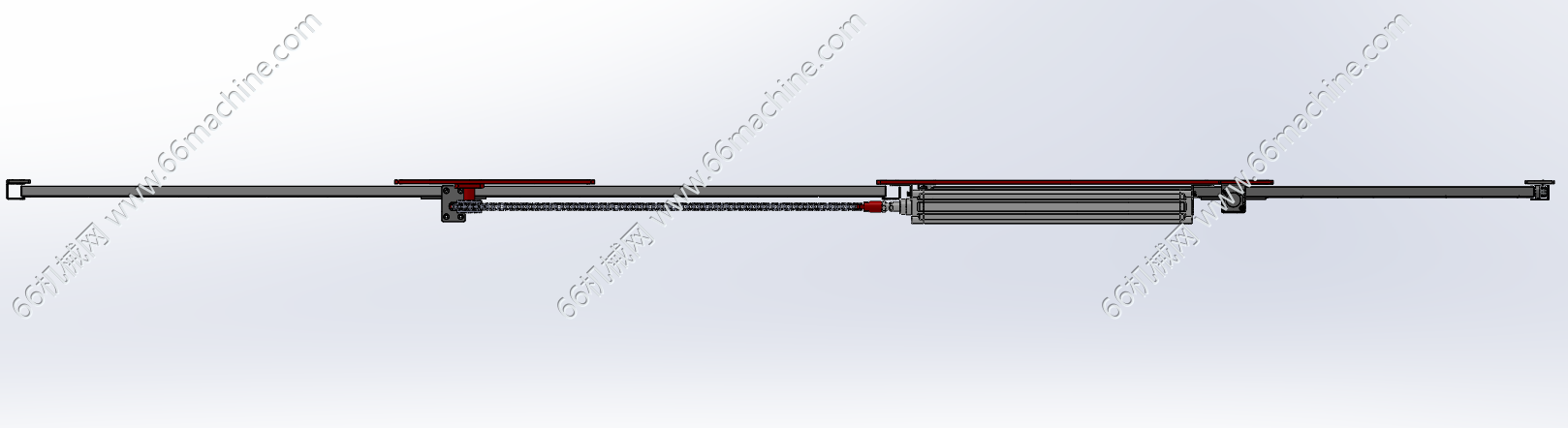

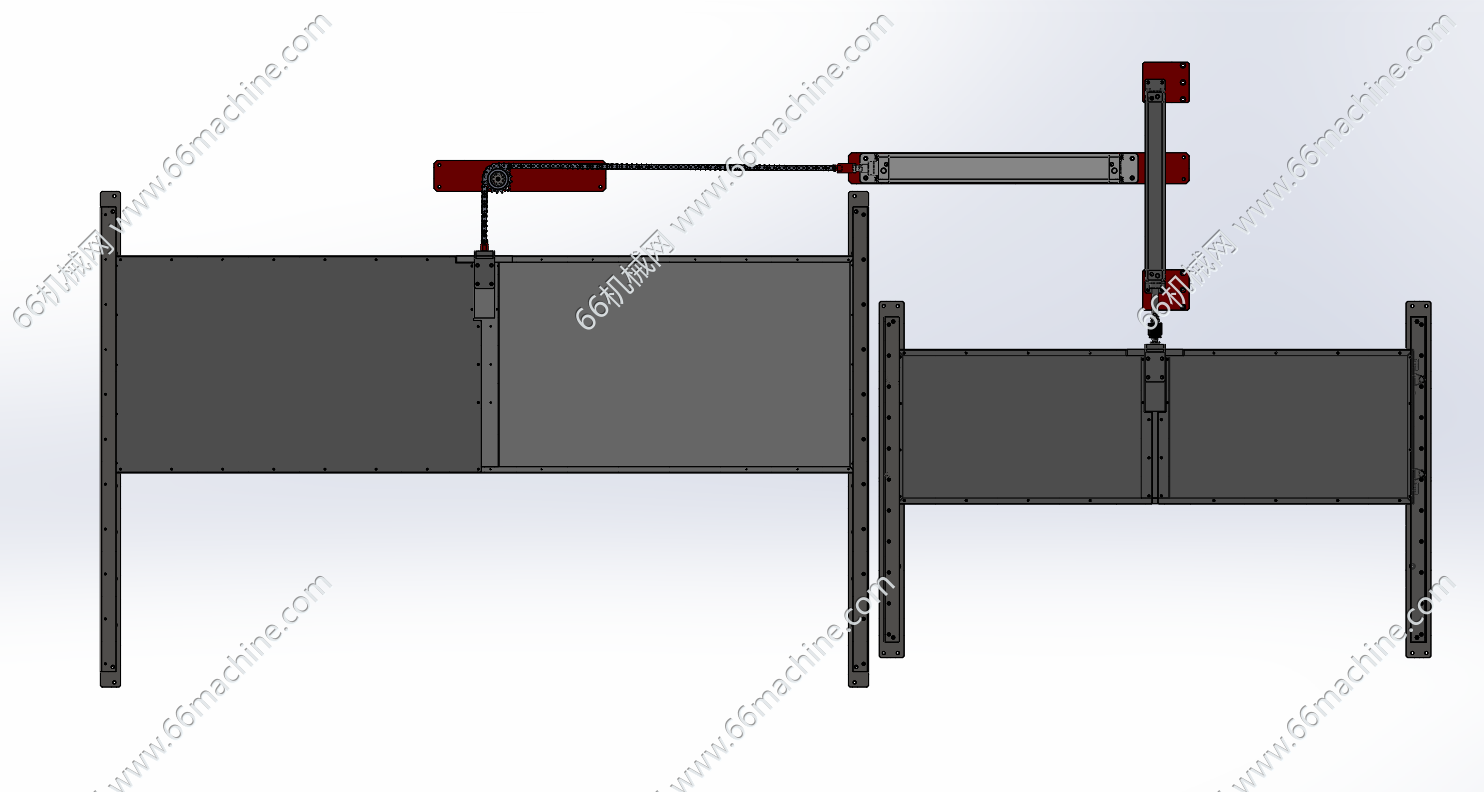

本模型为双路气缸驱动的升降门，包含两套独立驱动方案：通过水平气缸配合链条传动实现门板的垂直升降；垂直气缸直接驱动门板升降，结构简单可靠，两套升降门均由导轨导向，可应用于自动化设备的隔离防护、通道开闭等场景，适配不同安装空间与行程需求。
