管件扩口成型装置

发布时间：2023-11-28


图纸描述

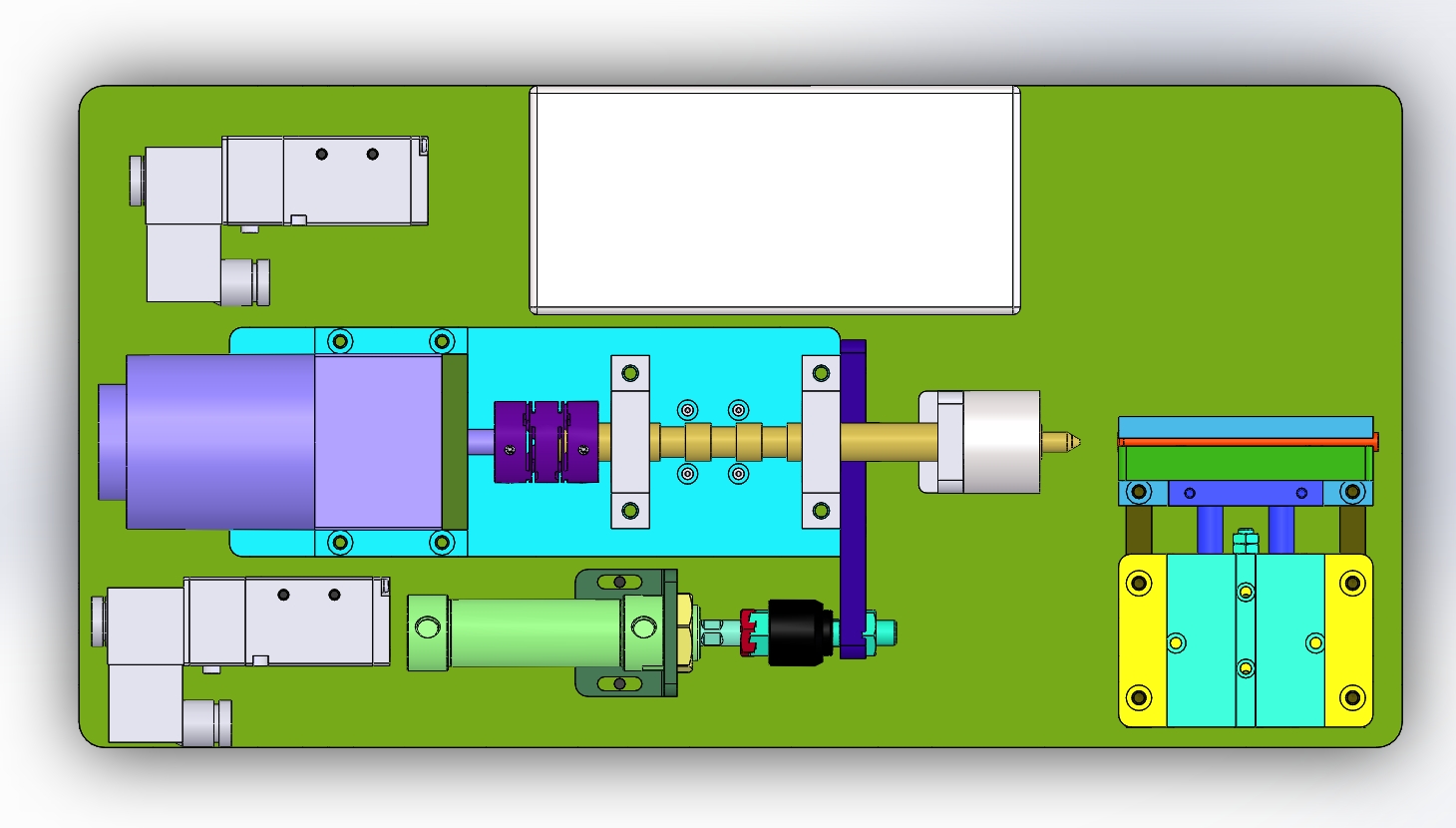

本模型为管件扩口成型装置，采用电机旋转顶进，并且同时加入顶针，对管口进行扩口成型。采用气缸+导轨结构驱动电机顶进组件的前进/后退动作，可供大家参考！
