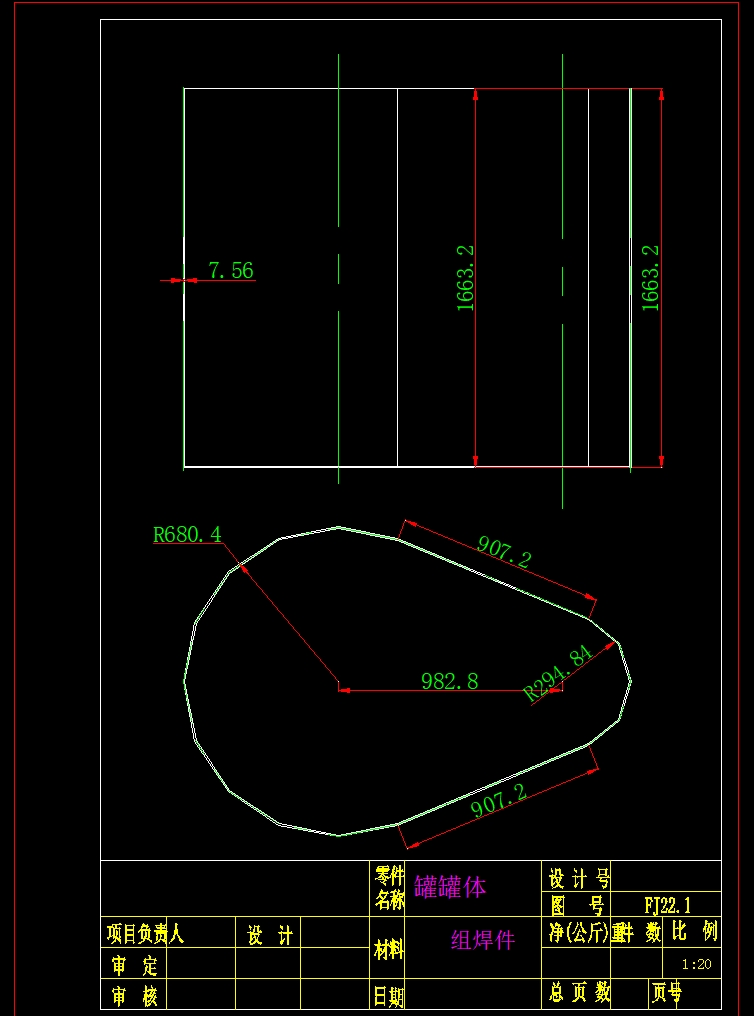

本套图纸为某企业通用型搅拌罐生产详图，图纸包含总图、罐体、主轴装配部分、传动主轴及桨叶等13张图纸组成，广泛用于食品、医药、化工行业，图纸标注清晰、完整，可供大家参考！
非标设计
图纸ID: 96388294492952171
图纸格式：dwg
图纸版本：AutoCAD2007
文件大小：690.46KB
所需积分：25机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
