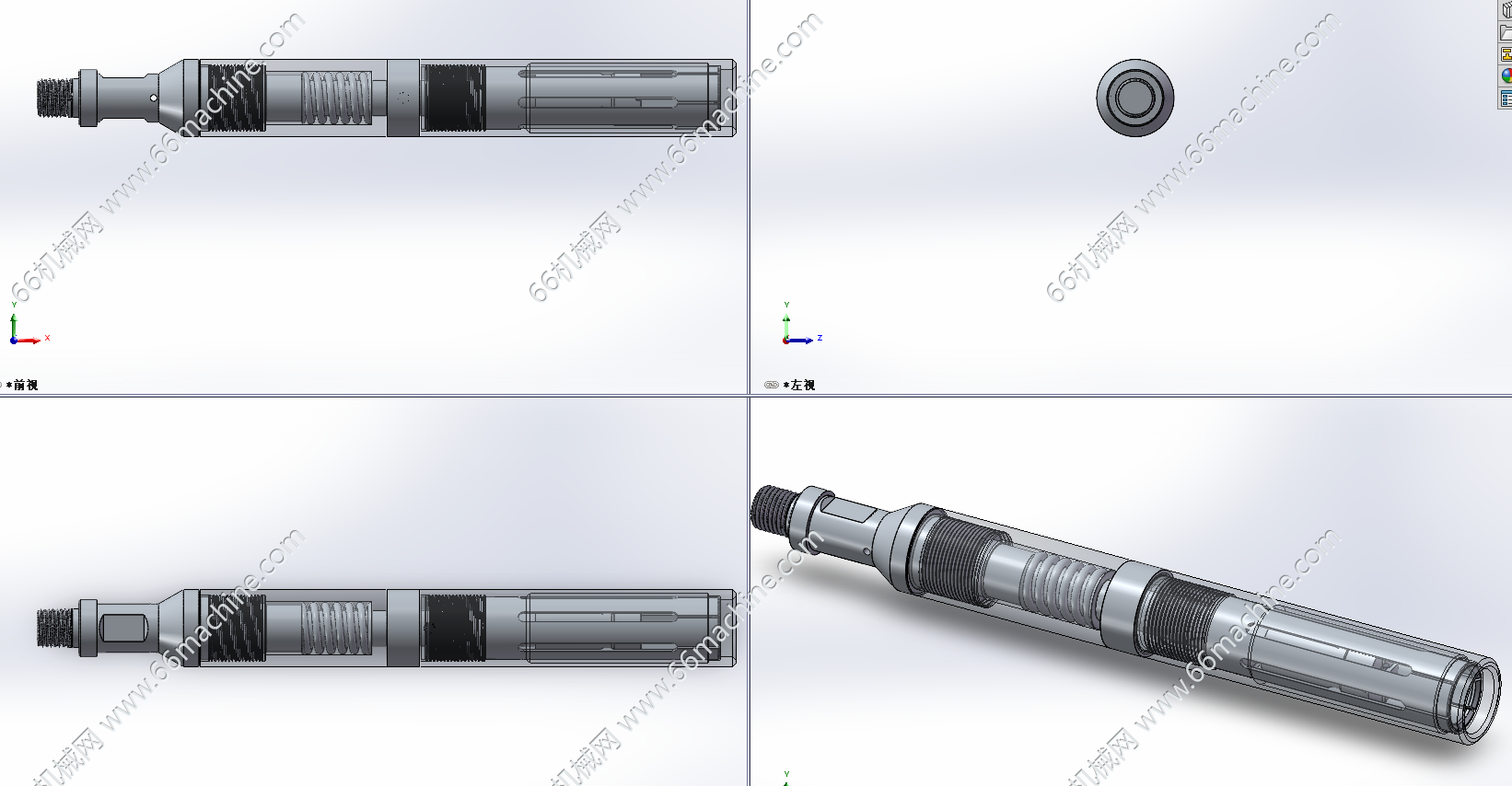

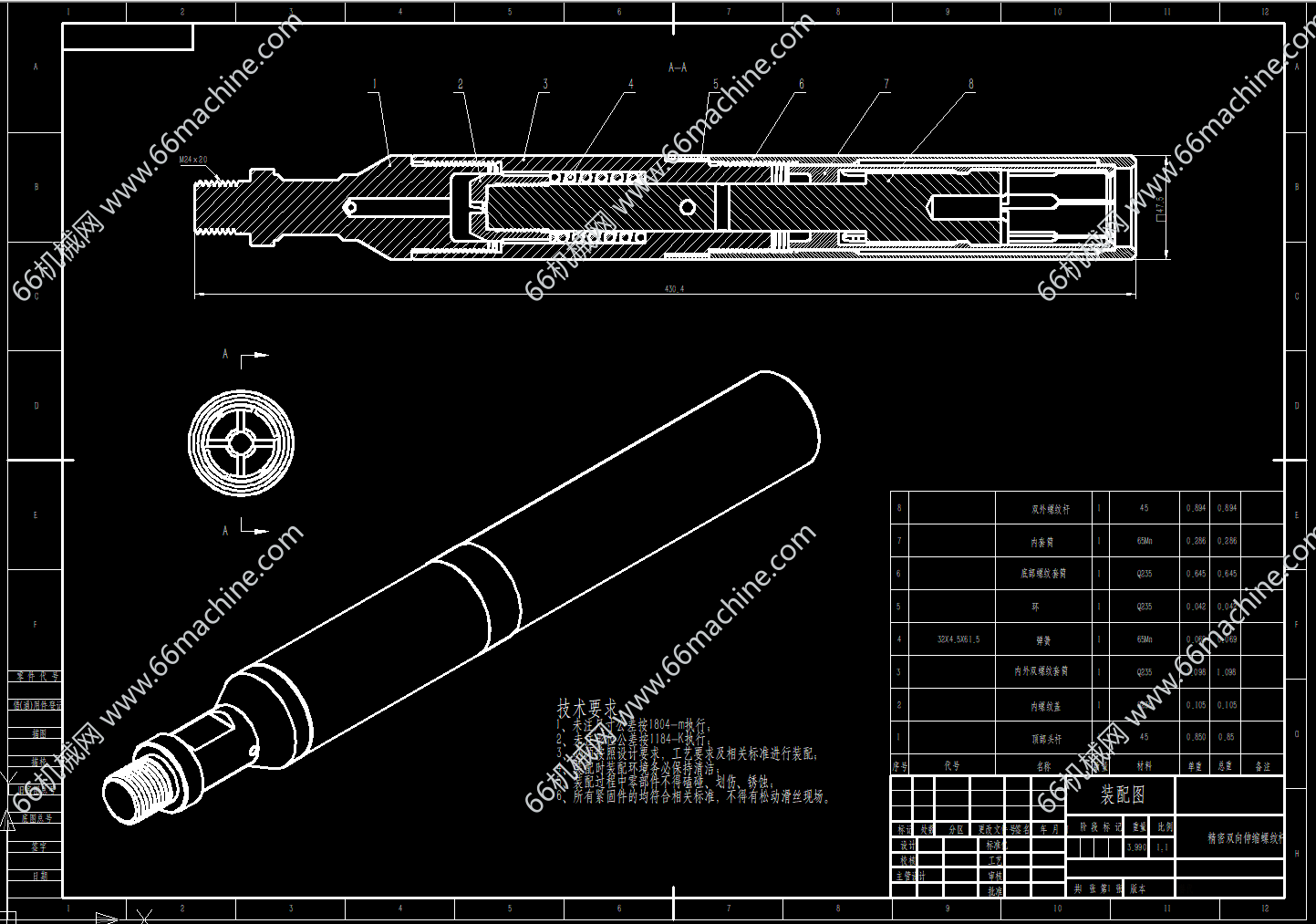

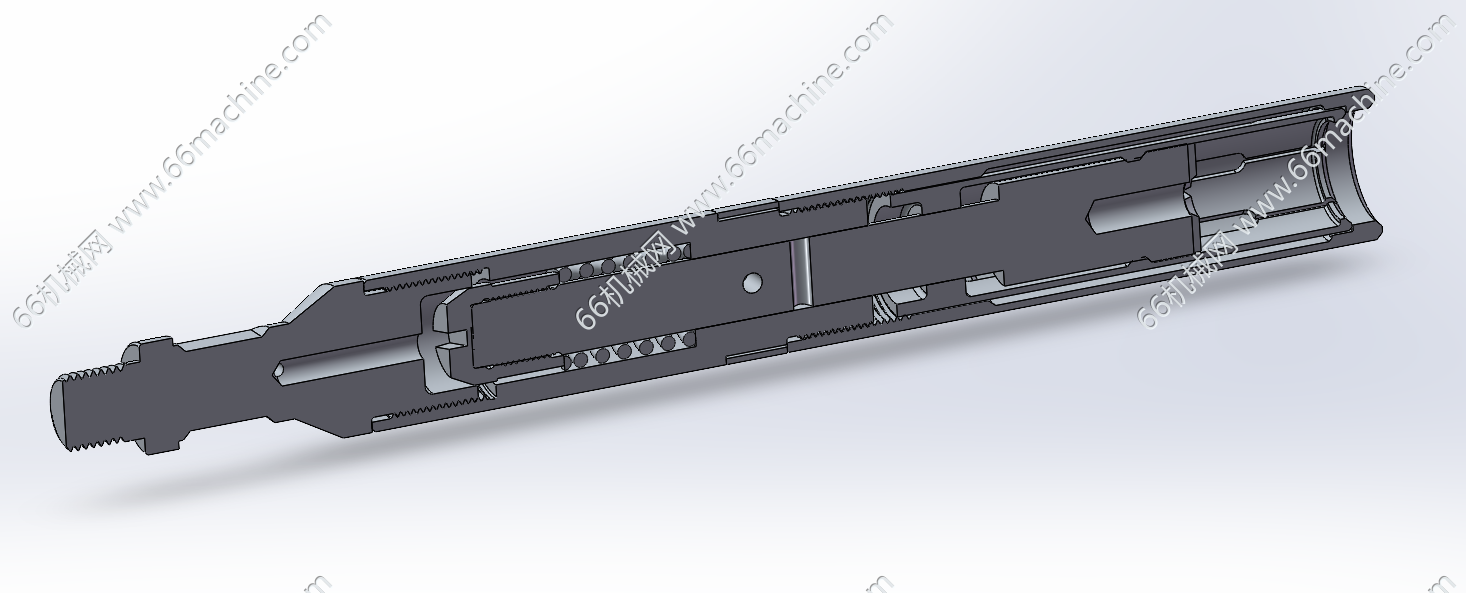

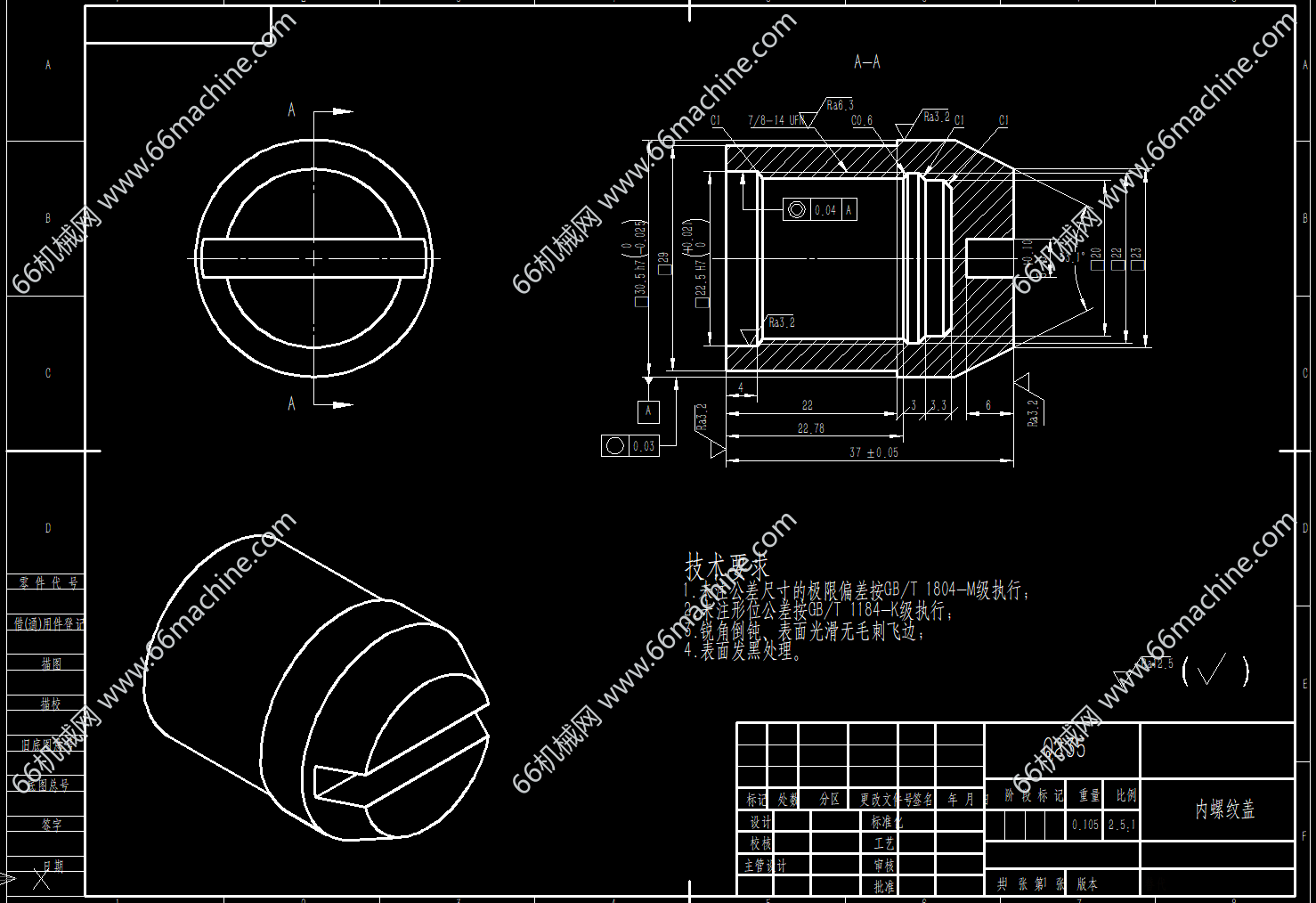

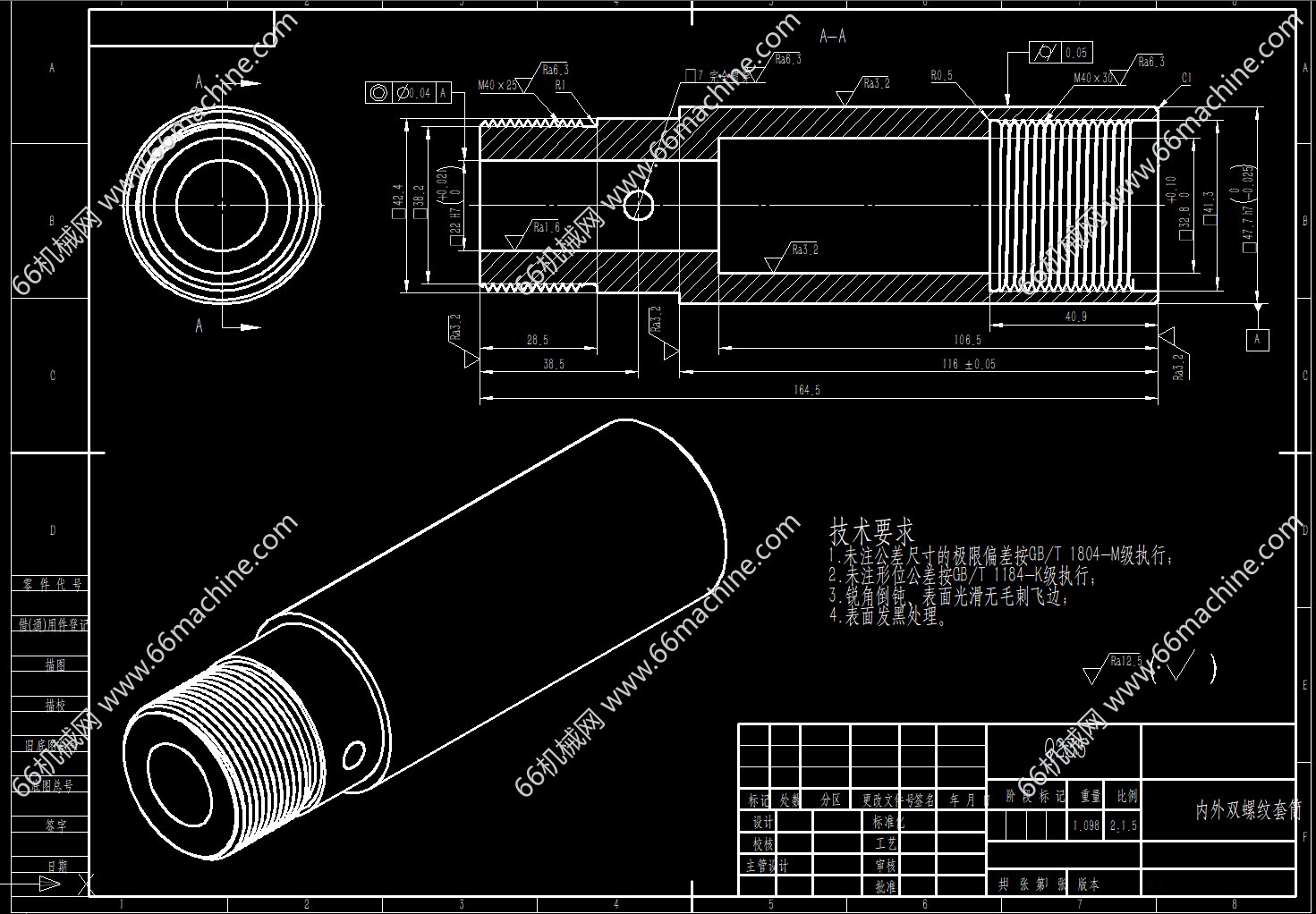

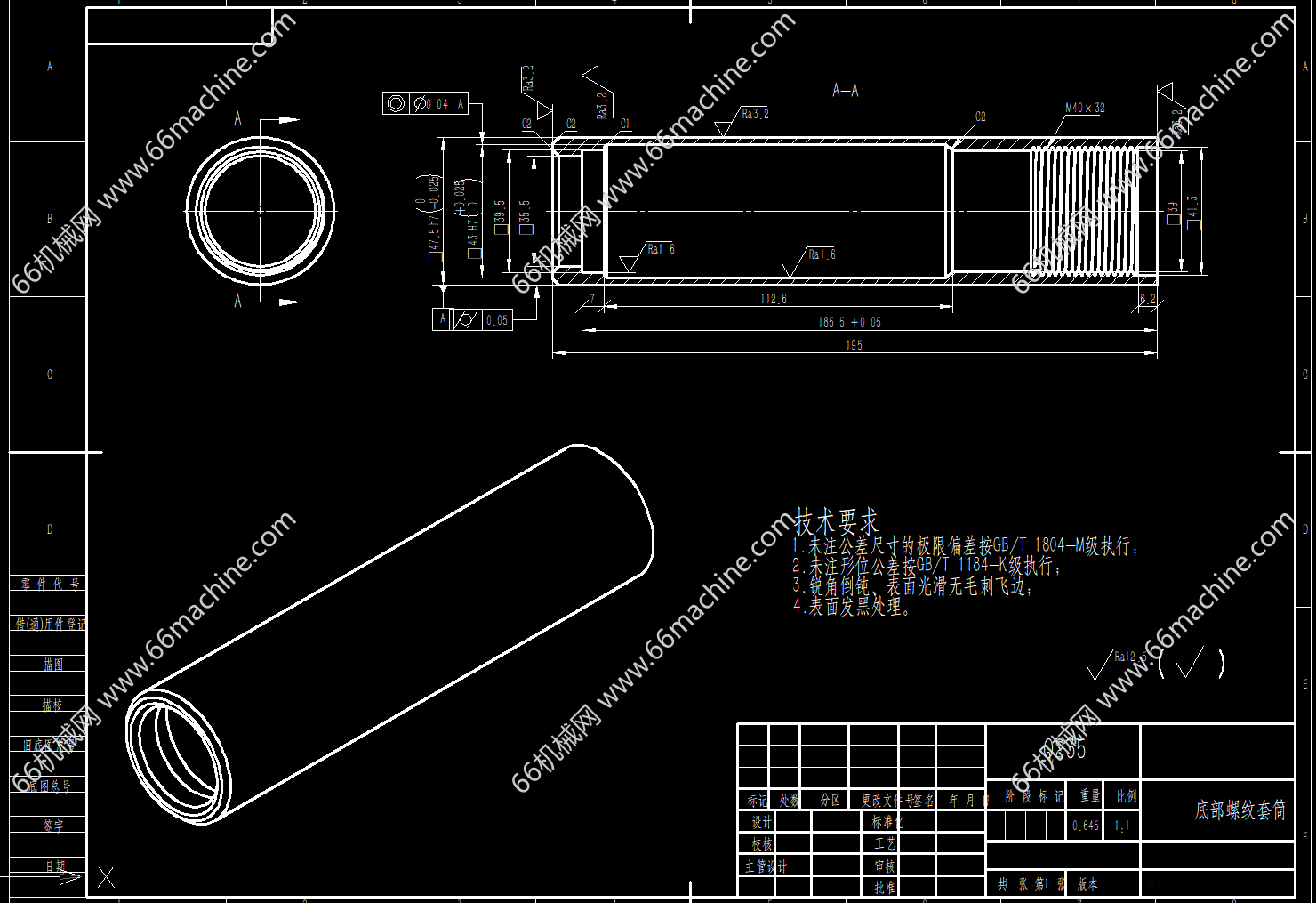

该构件是精密双向伸缩螺纹杆，丝杆配置正反双向螺纹，旋转时可带动两端部件同步相向开合，外部套筒起到导向防转作用，整体结构紧凑，用于调节杆件的长短，适用于不同工况，本模型含3D（sw2025，另含step）及工程图，欢迎参考！
机械打工人
图纸ID: 315092070404592720
图纸格式：SLDPRT、SLDASM、SLDDRW、STEP、dwg
图纸版本：Solidworks2025
文件大小：20.84MB
所需积分：20机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
