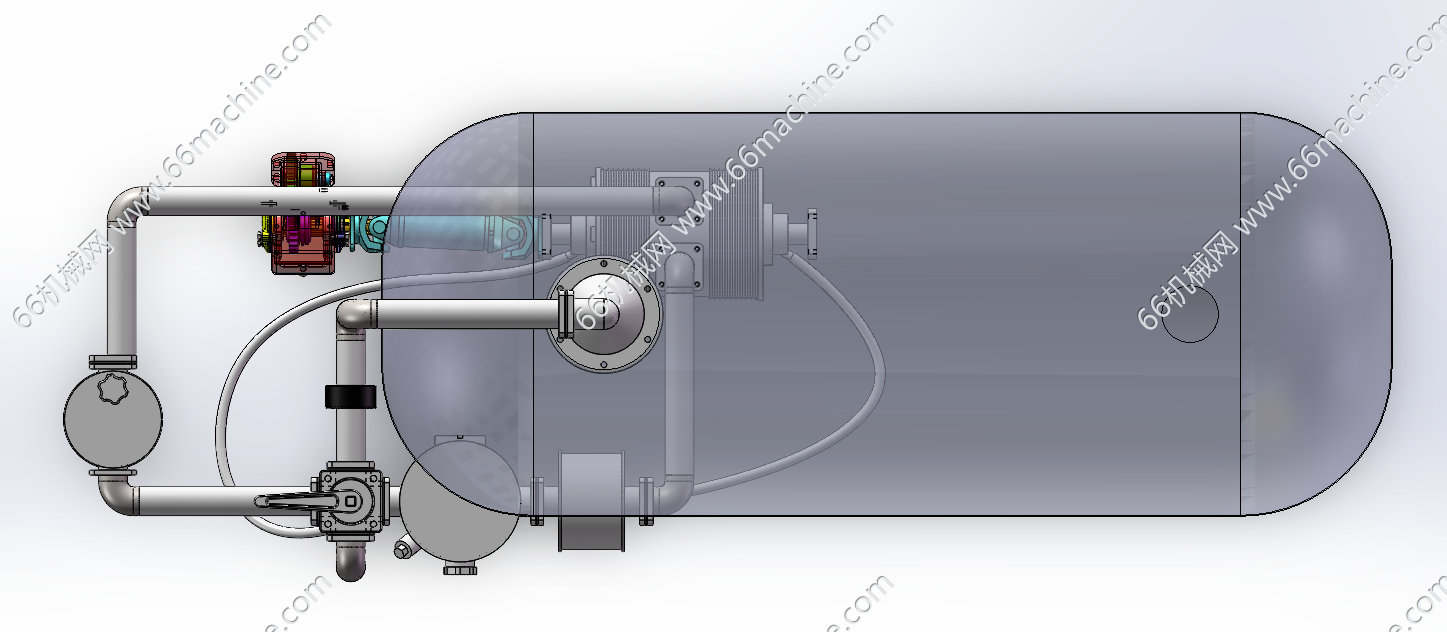

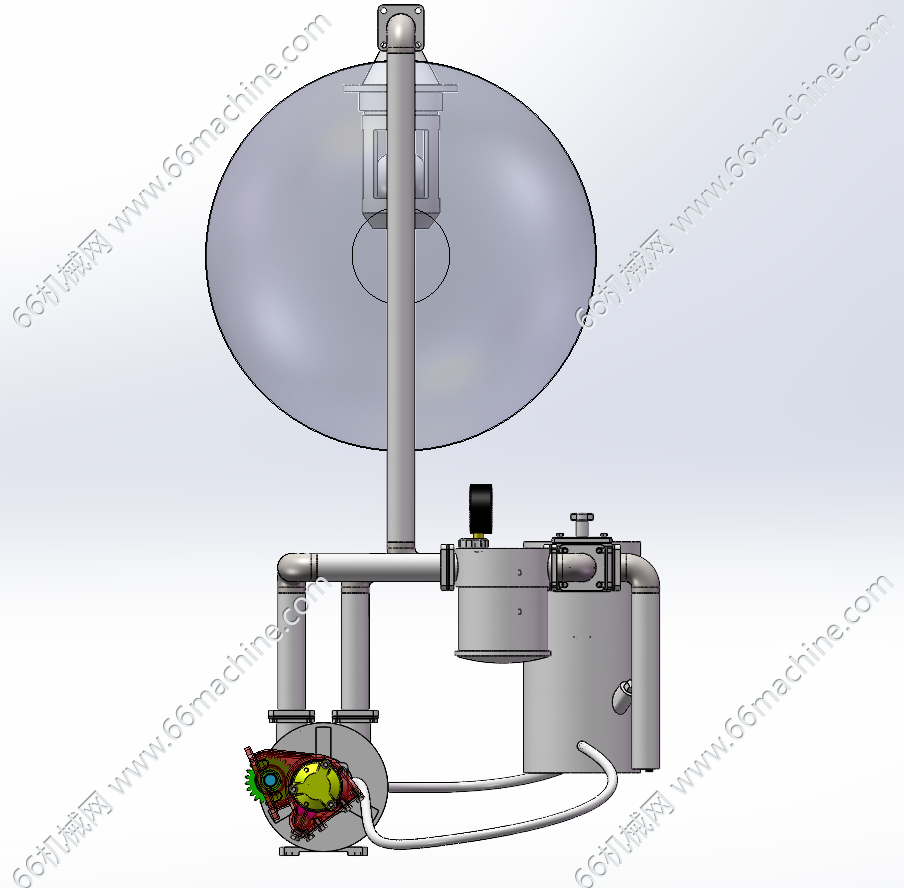

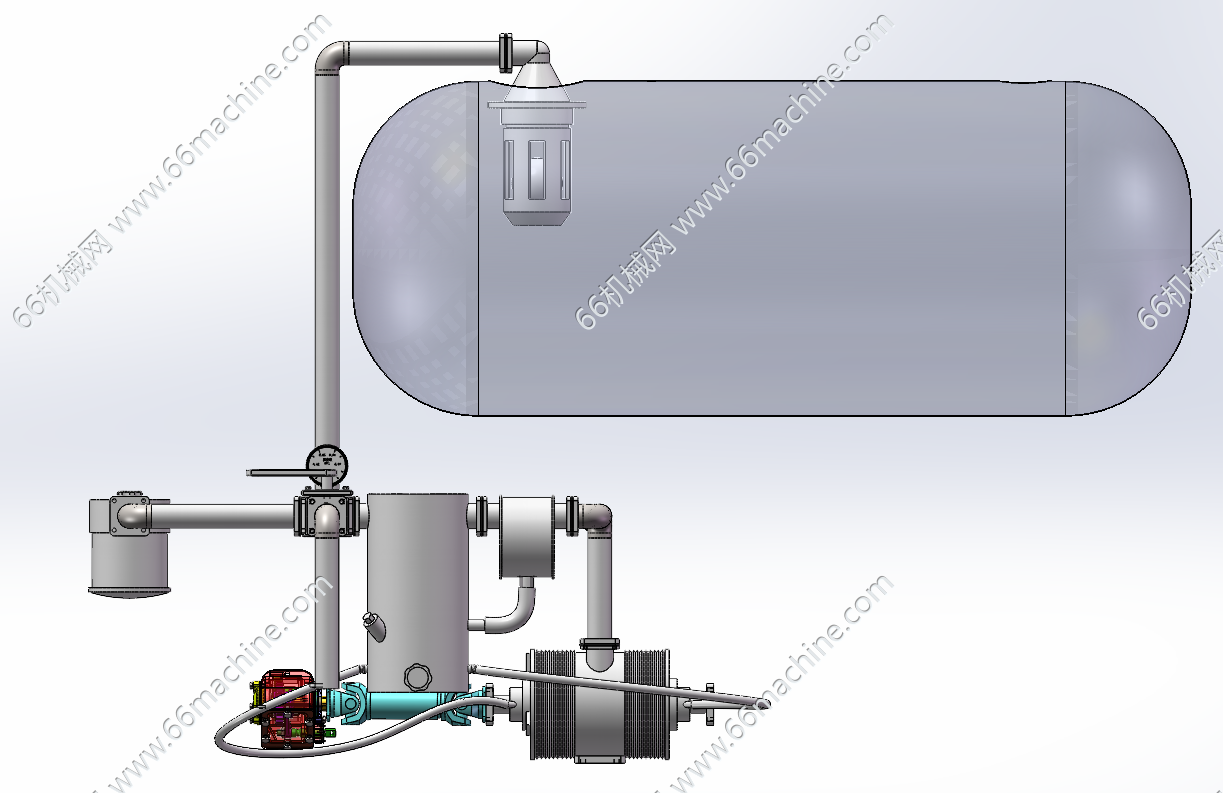

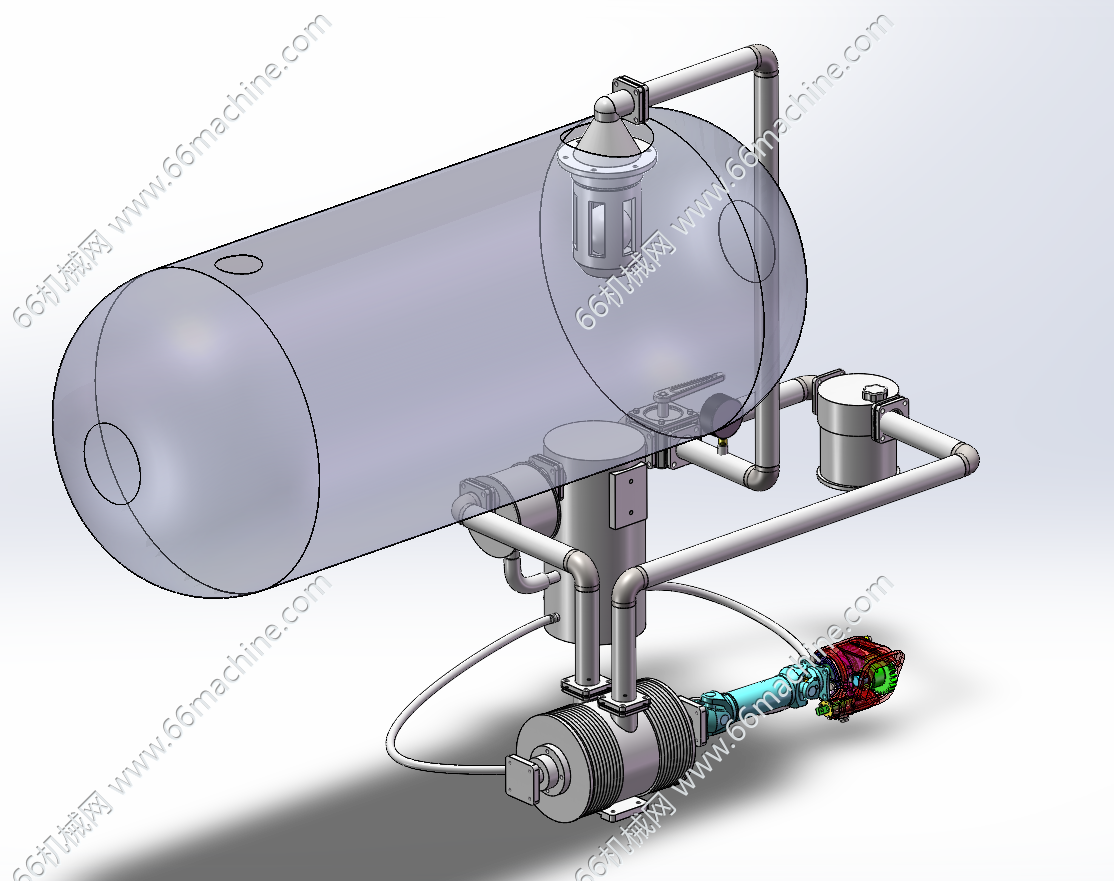

该模型为吸污车吸污排污原理模型，吸污：取力器带动真空泵→四通阀抽罐内空气→罐内形成负压，大气压把粪水压入罐体；满罐后防溢阀自动关闭。排污：四通阀换向，真空泵向罐内充入空气建立正压，打开排污球阀压出粪水；也可以泄压后重力自流排放。
机械狗
图纸ID: 315092070404592249
图纸格式：SLDPRT、SLDASM、sldprt
图纸版本：Solidworks2022
文件大小：19.08MB
所需积分：40机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
