外径φ56导电滑环
发布时间：2026-09-09
-
-
-
-
图纸描述

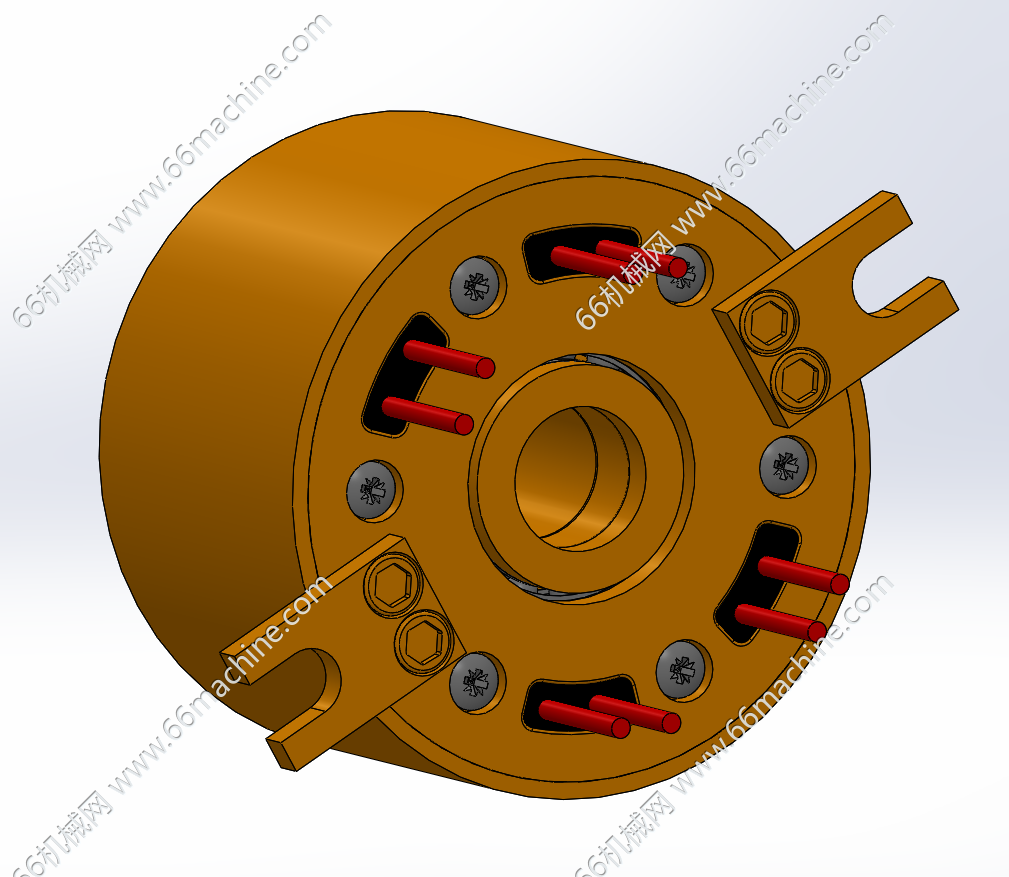

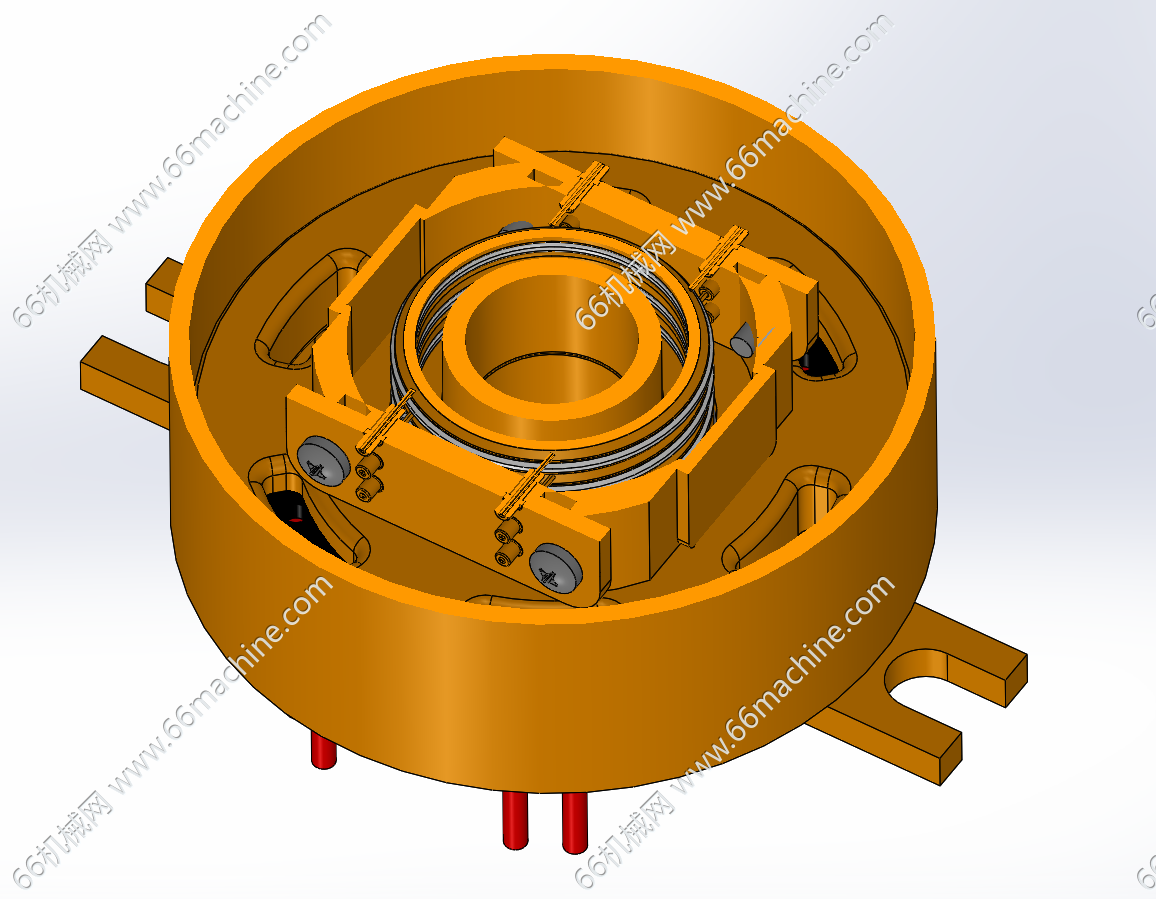

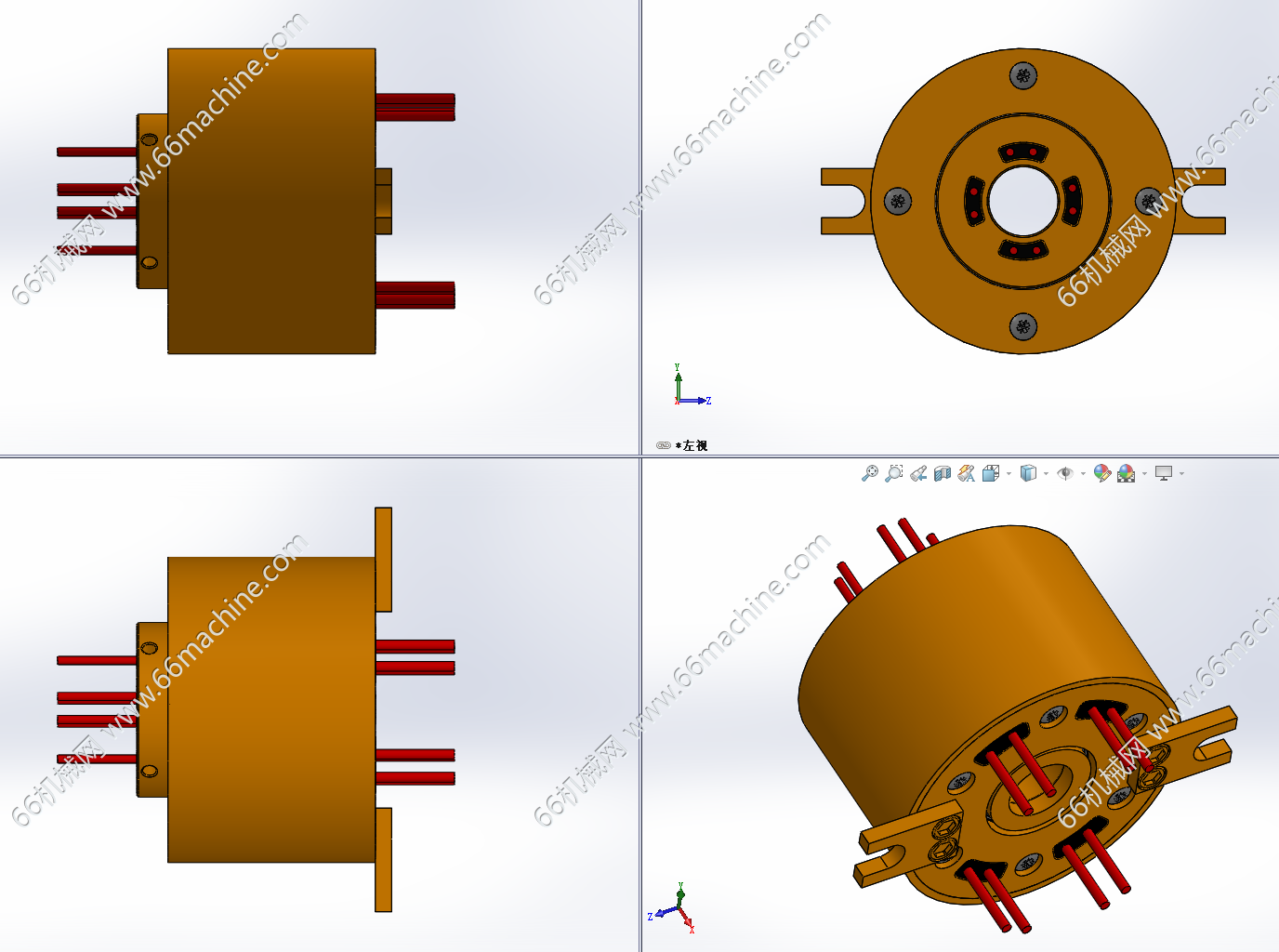

该款为导电滑环，整体外径φ56，中心旋转轴孔径 φ12.7，转子侧端面通过 4M3 螺钉实现转子部件锁紧固定。滑环分为转子边与定子边两侧，转子侧引出转子出线，定子侧引出定子出线；定子端设置止转片结构，止转片外形尺寸 12×6，安装定位中心距 32，外轮廓总尺寸 37，用于限制定子随转子同步转动。滑环总长度 L 可按需配置，转子侧出线安装分布圆直径 φ32，转子出线端面距离基准面 2.3、5.7，可实现旋转工况下的连续导电传输，适用于需要 360° 无限制旋转导通电流信号的设备。
