图纸描述

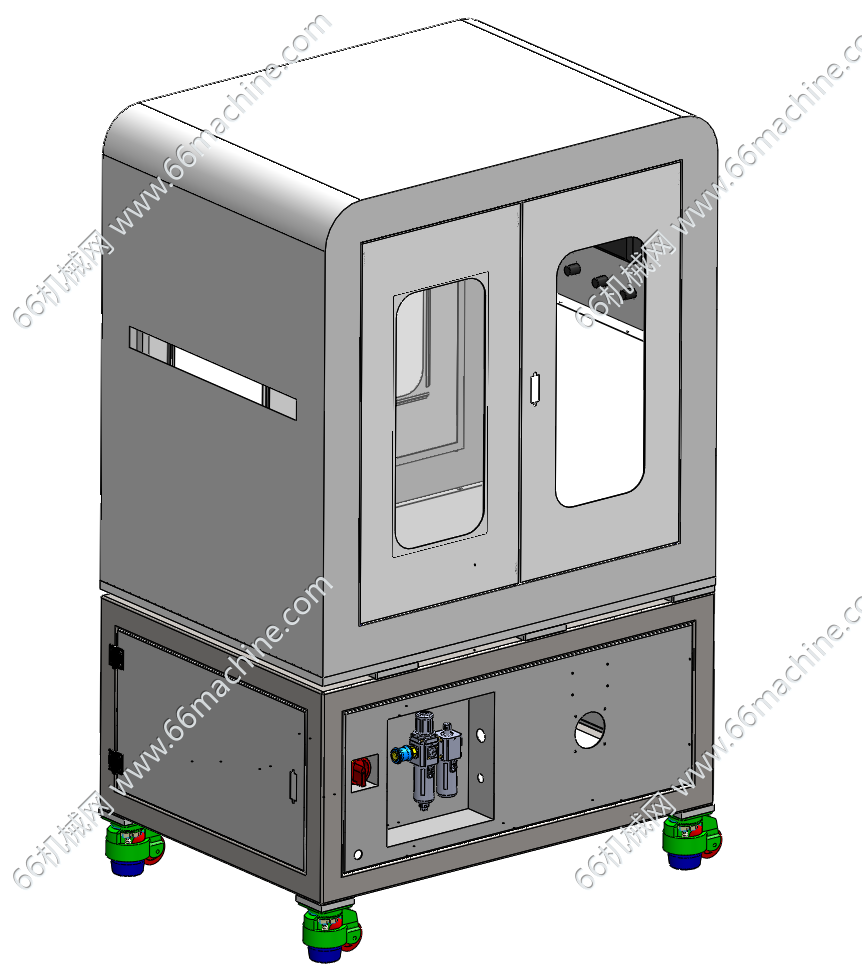

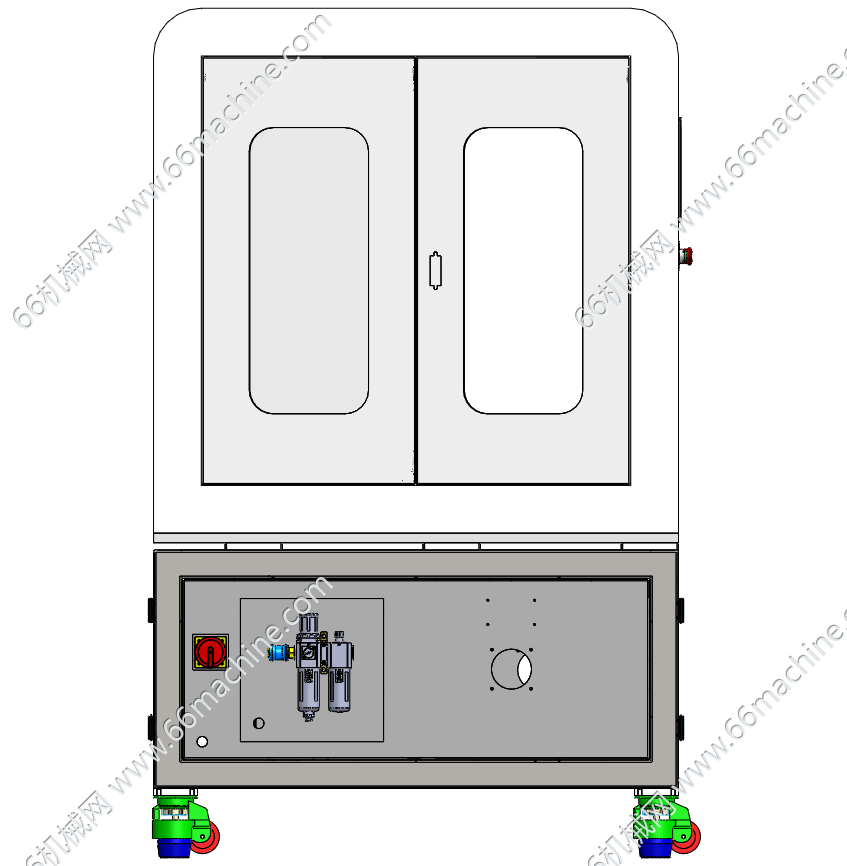

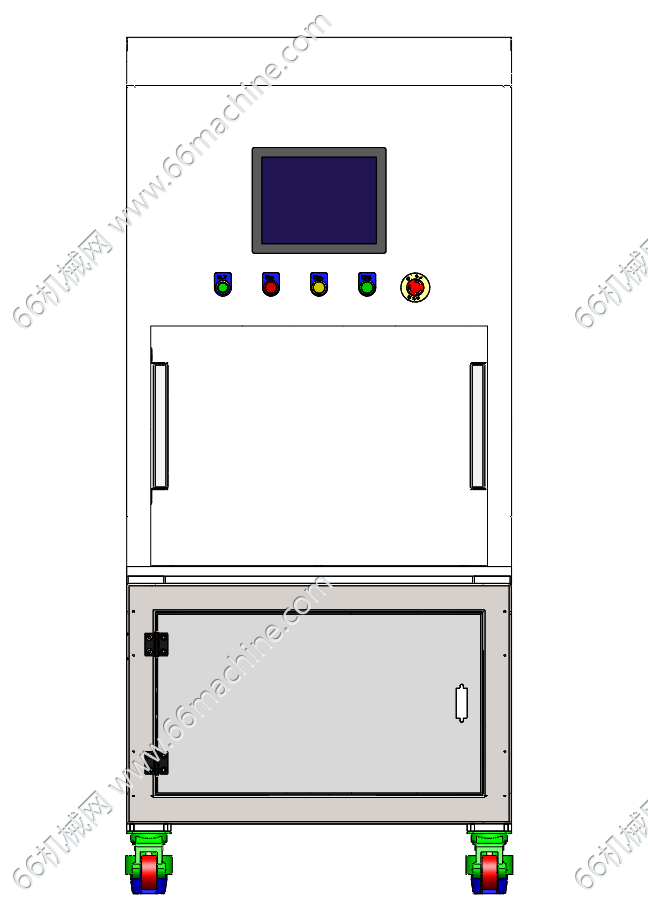

该模型为非标设备机架，采用钣金框架分层结构，上部为带透明观察窗的双开安全防护门，正面集成触控显示屏与启动、急停等控制按钮，中部开放式作业工位用于布置自动化工装执行机构，下层柜体一侧设有气动元件安装仓、另一侧为储物检修门，底部装配带刹车脚轮方便整机移位与定位，整机兼顾操作可视化、安全防护、气路集成与移动灵活性，广泛应用于电子、五金行业的检测、压合、组装类非标自动化设备，可根据工艺需求内部搭载移栽、检测、锁附等各类执行模组。
