精密工件无尘布擦拭清洁装置

发布时间：2026-10-12


图纸描述

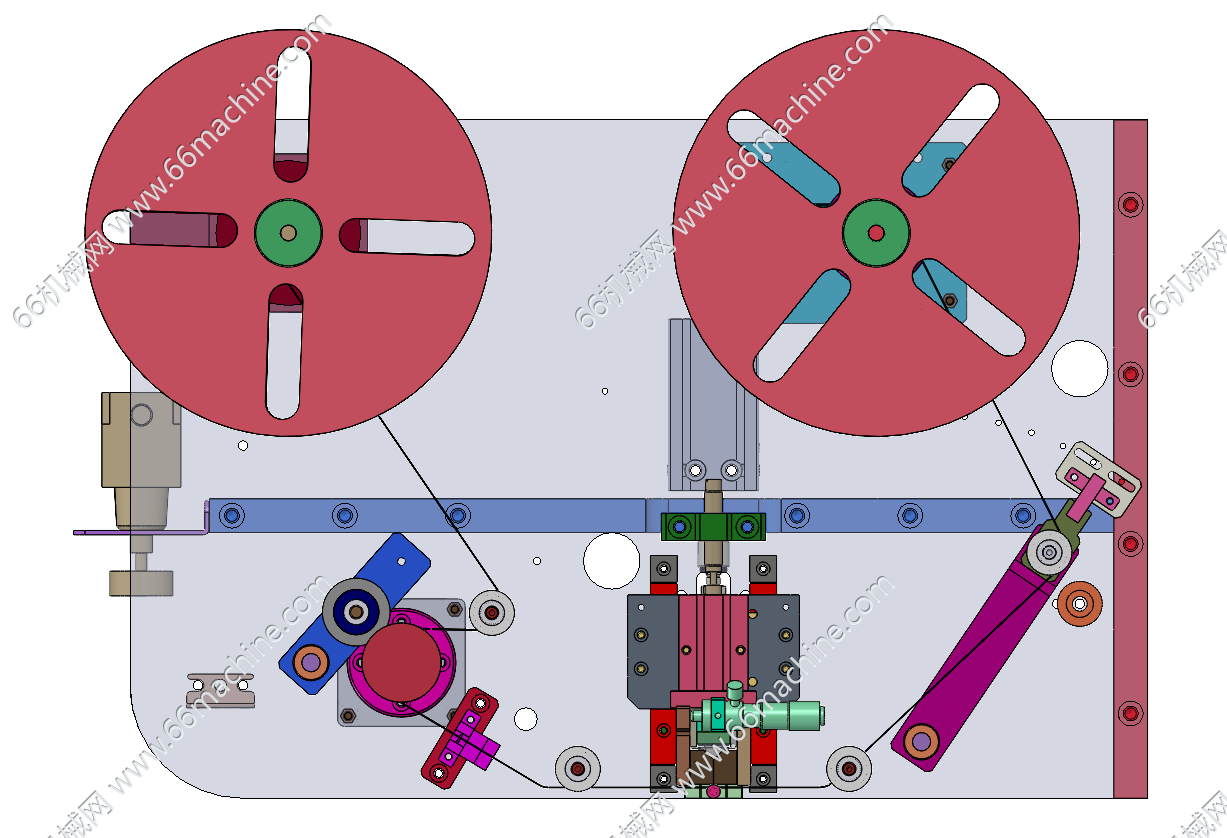

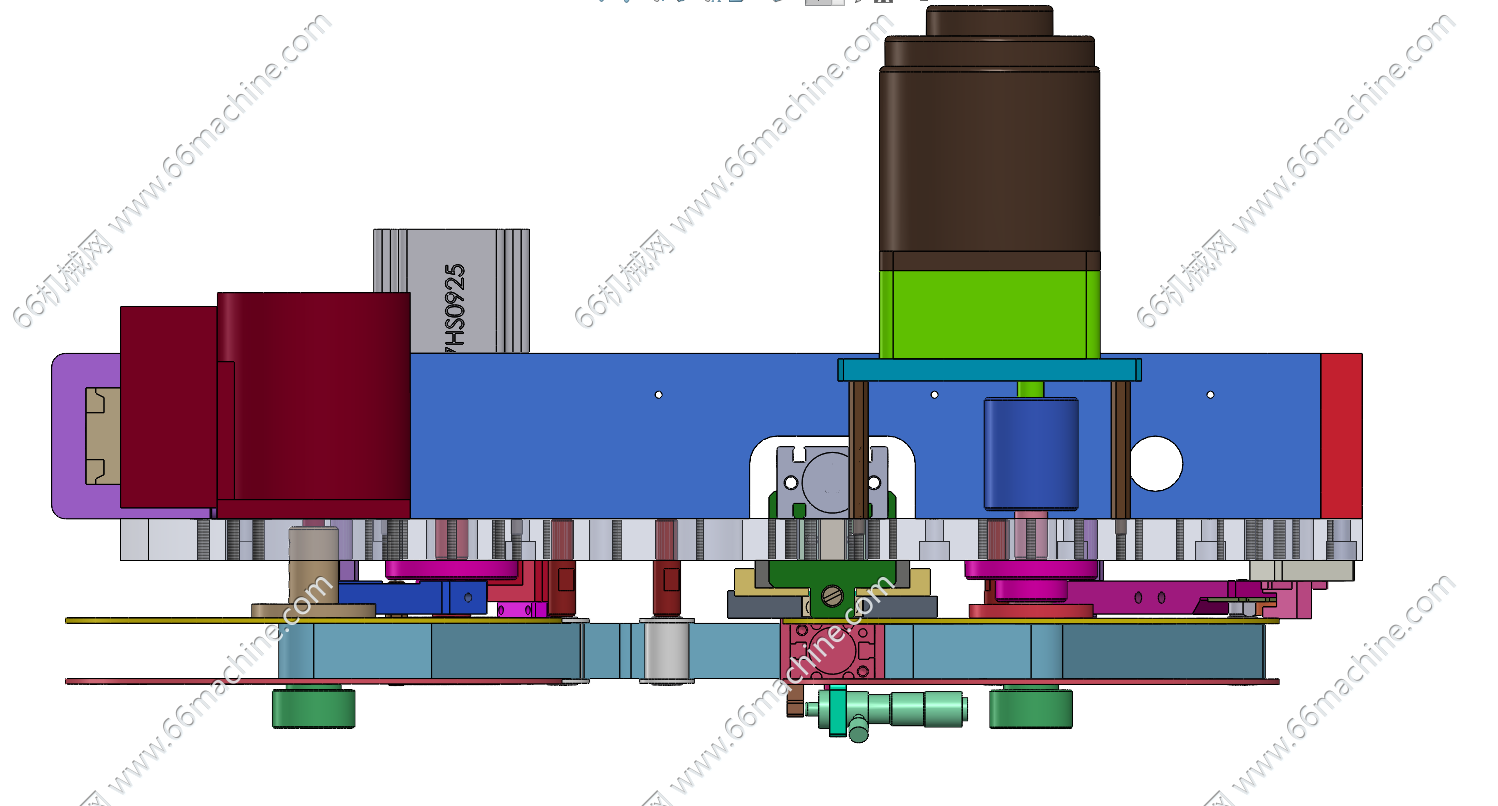

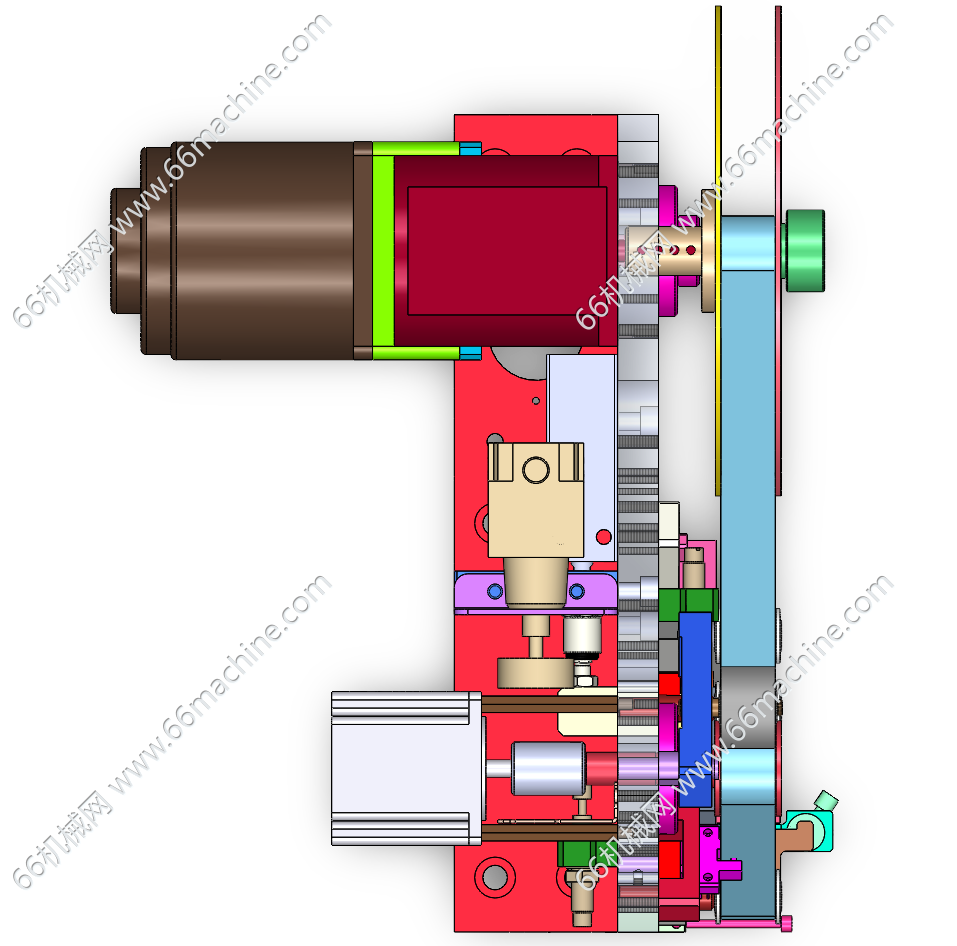

该模型为无尘布擦拭清洁装置，集成在一块主体安装板上，包含放卷、收卷两大料盘用于无尘布供给与回收，配套步进电机驱动实现无尘布间歇送料；中间设有气缸驱动的擦拭头与连杆夹紧机构，可带动无尘布往复动作，依靠无尘布对待清洁工件表面进行擦拭，装置还布置导向轮、缓冲器、限位块、轴承座等零部件实现布带导向、张力控制与位置限位，整套机构实现无尘布自动走布、定点擦拭、废布回收，适用于半导体、光学件等精密工件表面的自动化除尘清洁。
