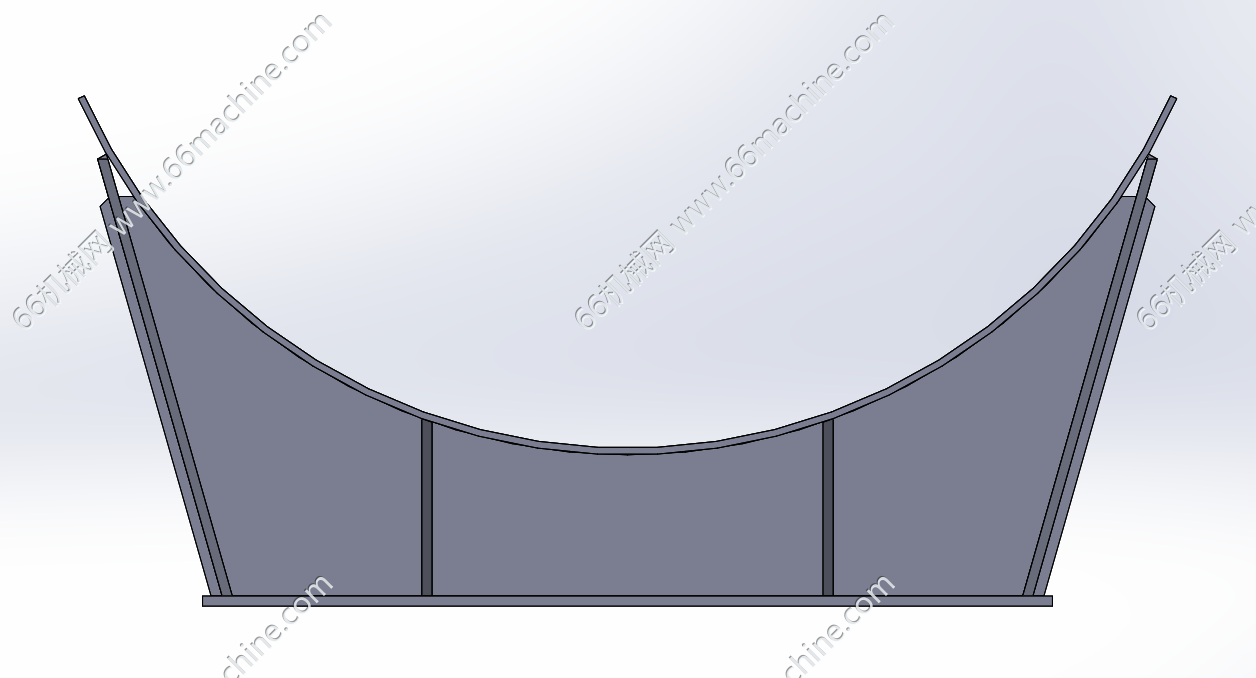

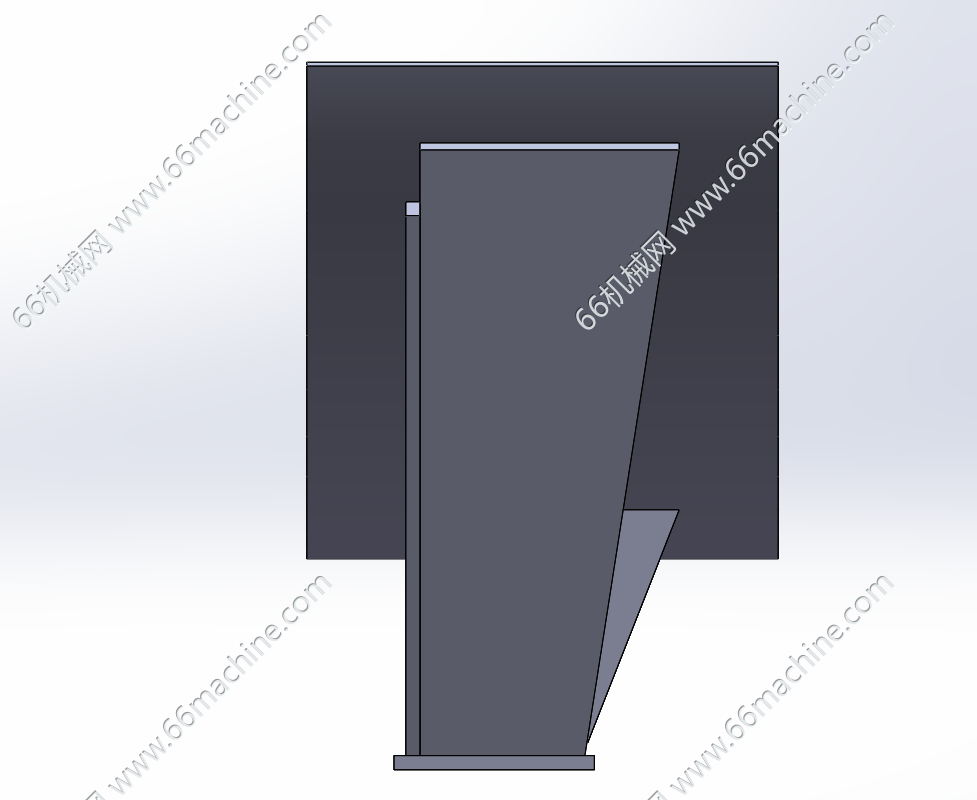

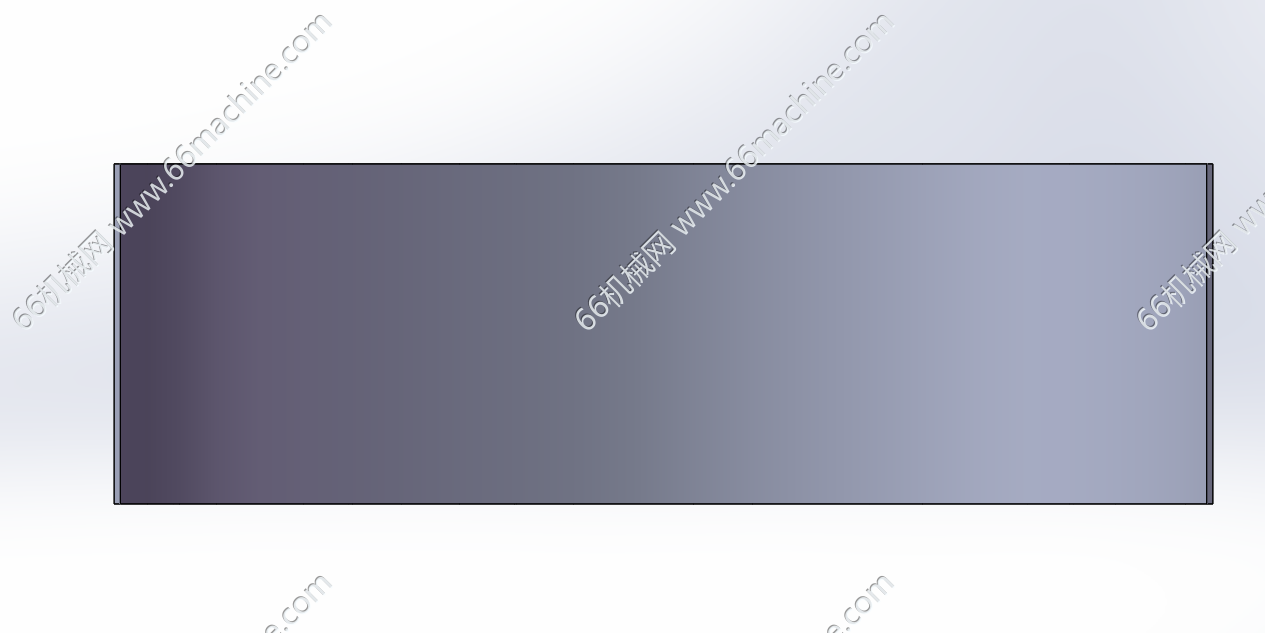

图纸描述
鞍式支座（依据NBT47065.1-5-2018容器支座制作）是用于支承卧式容器的马鞍形焊接结构，由鞍式垫板、腹板、筋板及底板组成，通过加强圈提升筒体刚性。其承受介质压力、弯矩及反力，受力最大截面位于支座处及跨中。分为轻型（A型）和重型（B型，含BⅠ~BⅤ五种型号），固定式（F型）采用圆螺栓孔，活动式（S型）采用长圆孔以适应热胀冷缩。多数采用双鞍座以保证受力均匀，选用时需根据设备总重计算支座负荷，结合公称直径和高度参照标准选定型号，当负荷超标时需加厚腹板与肋板。安装时固定式与活动式常配对使用，活动式需配置基础垫板以确保自由滑动。
