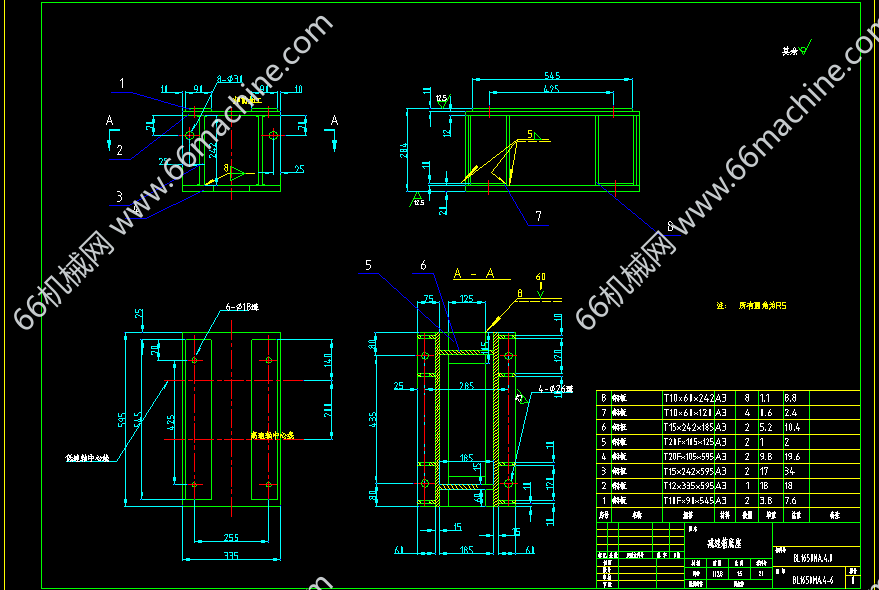

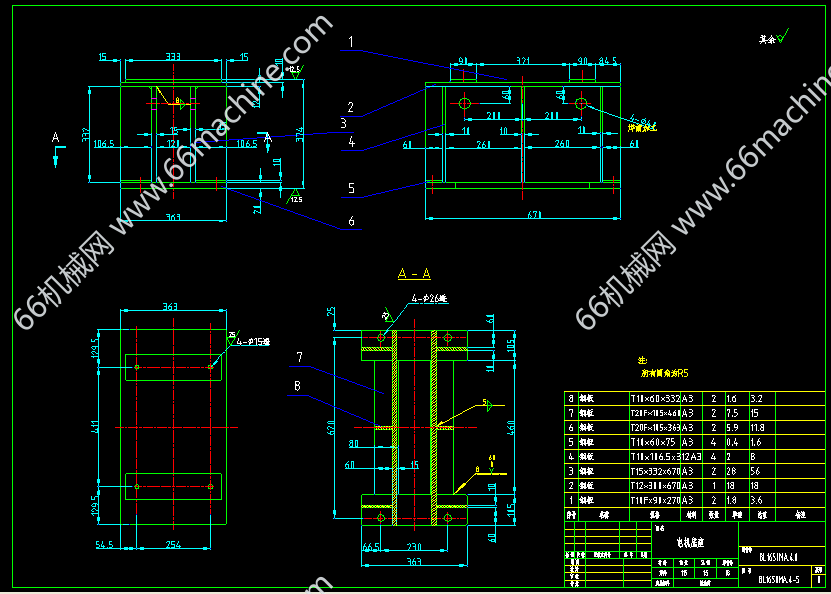

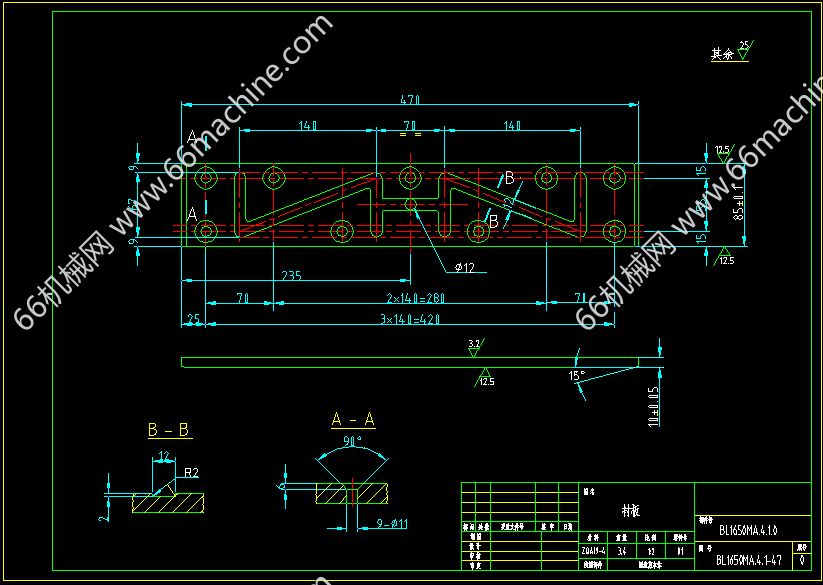

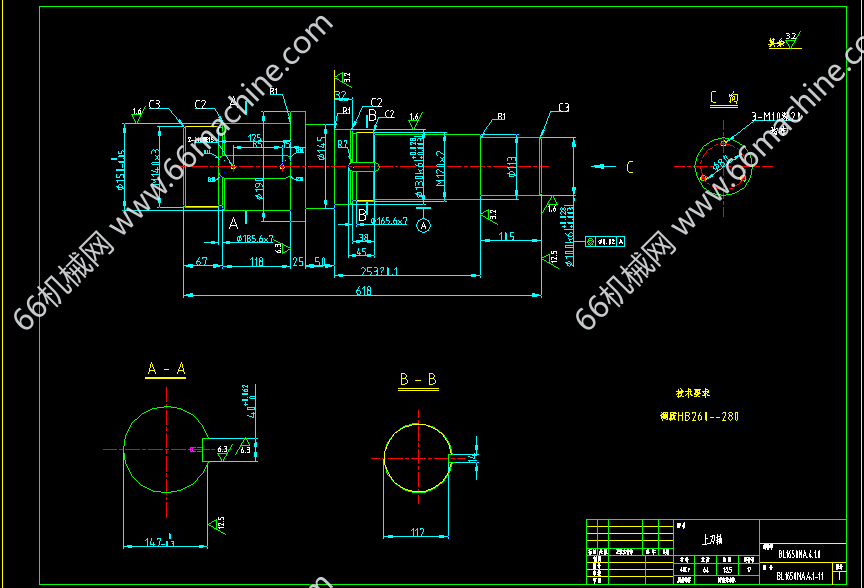

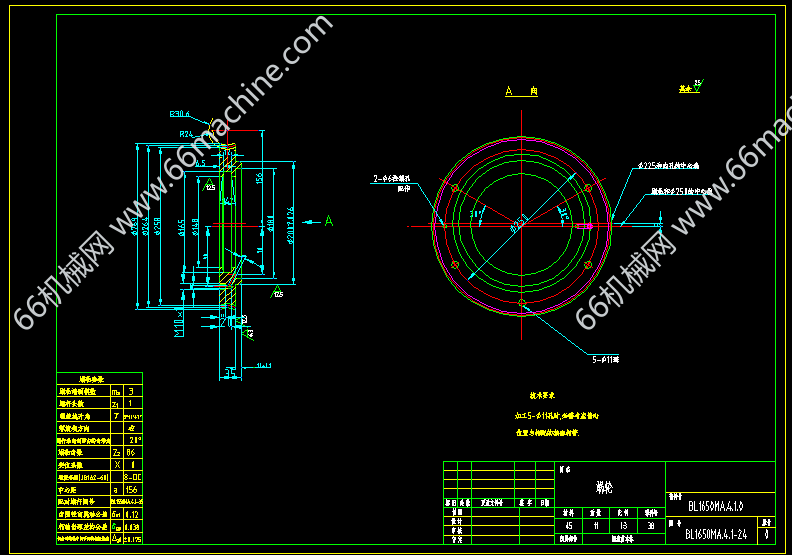

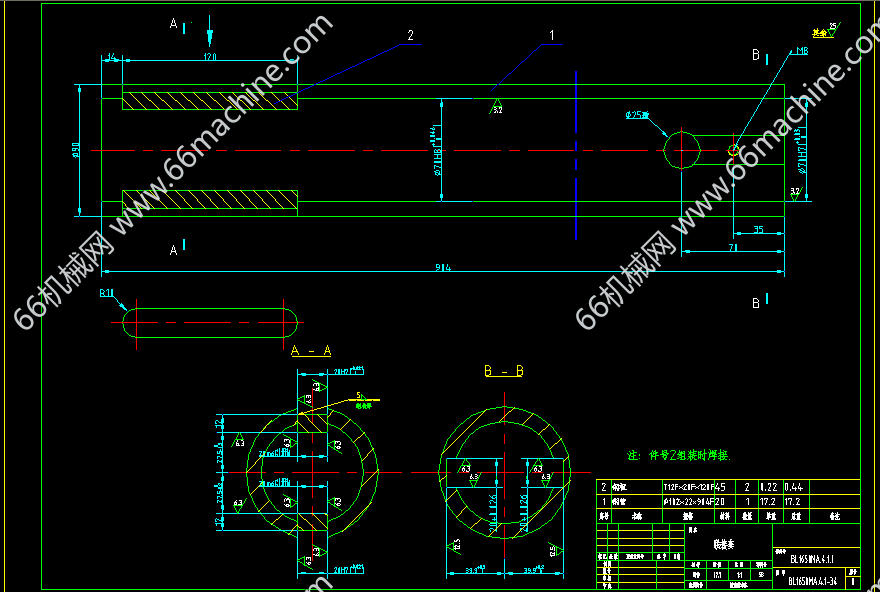

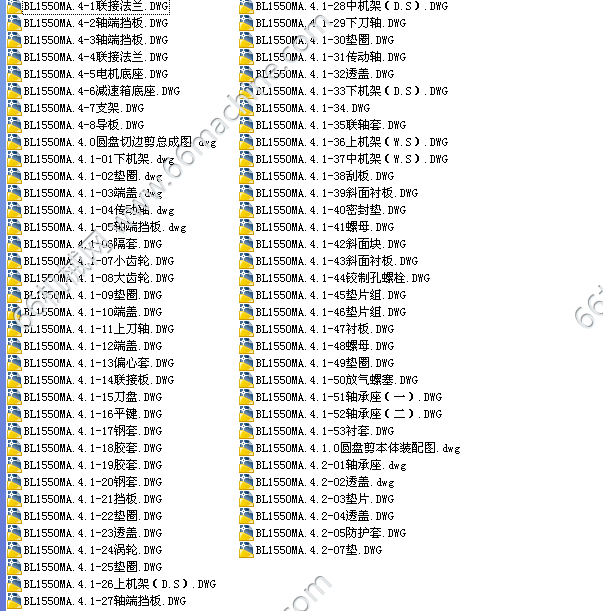

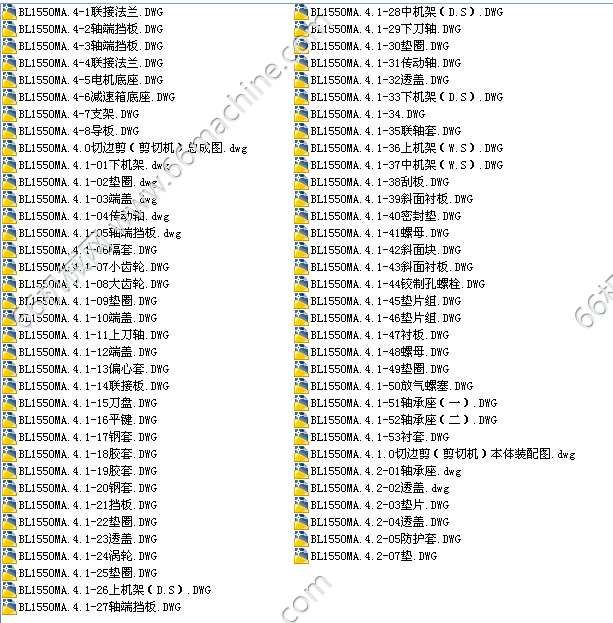

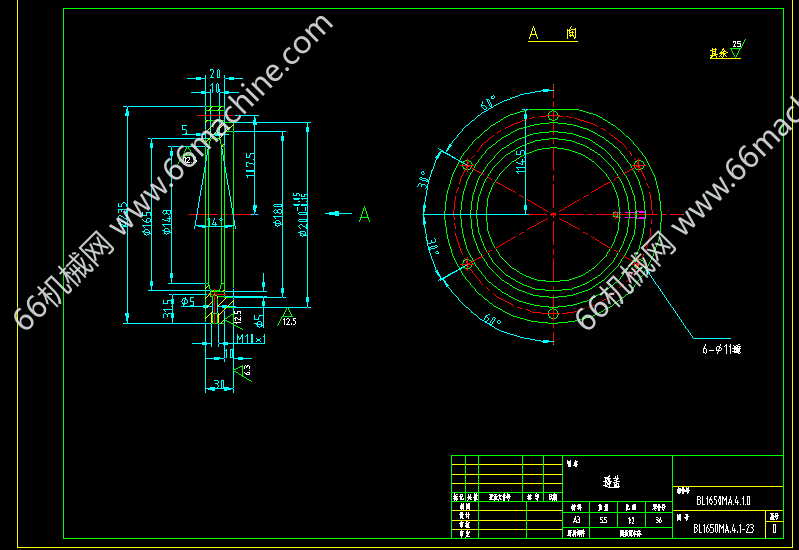

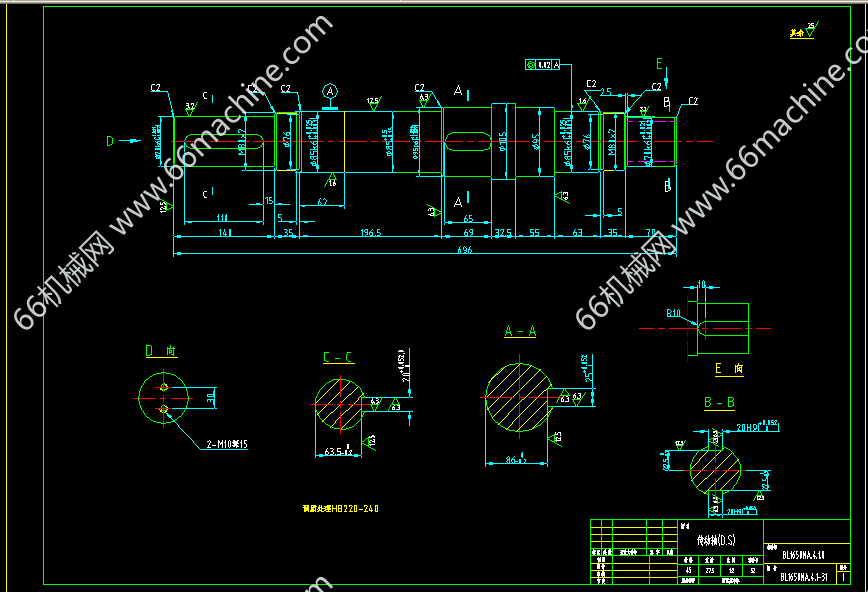

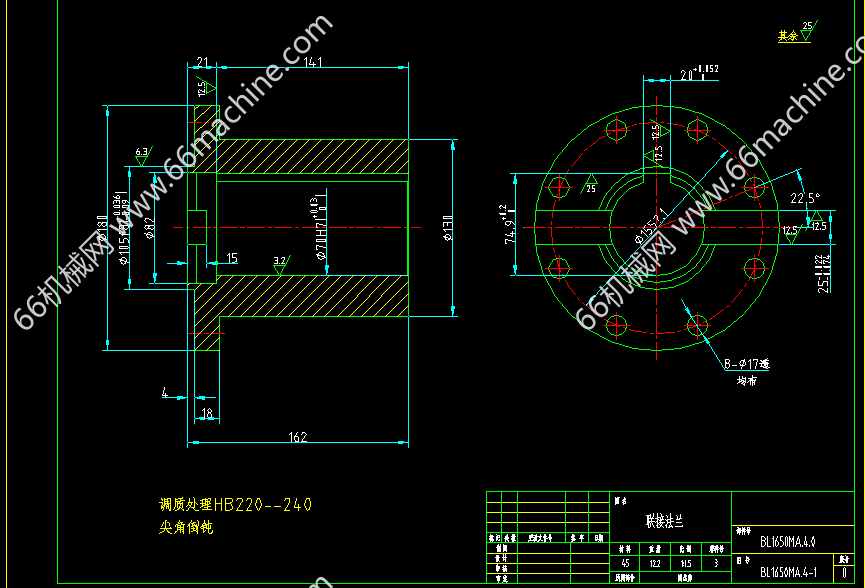

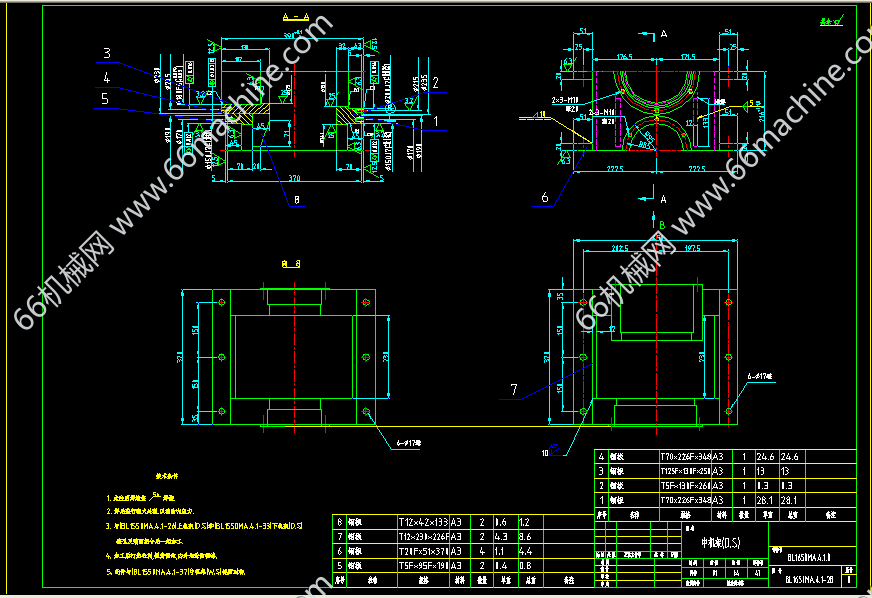

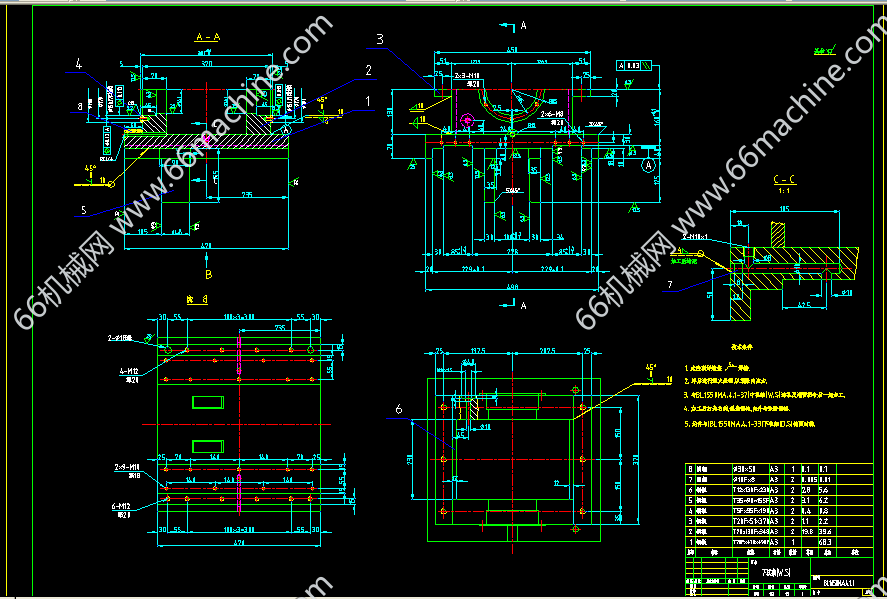

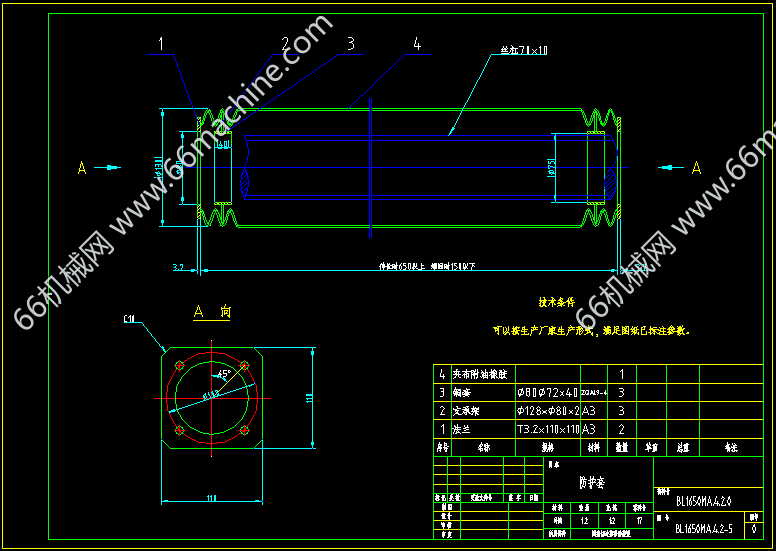

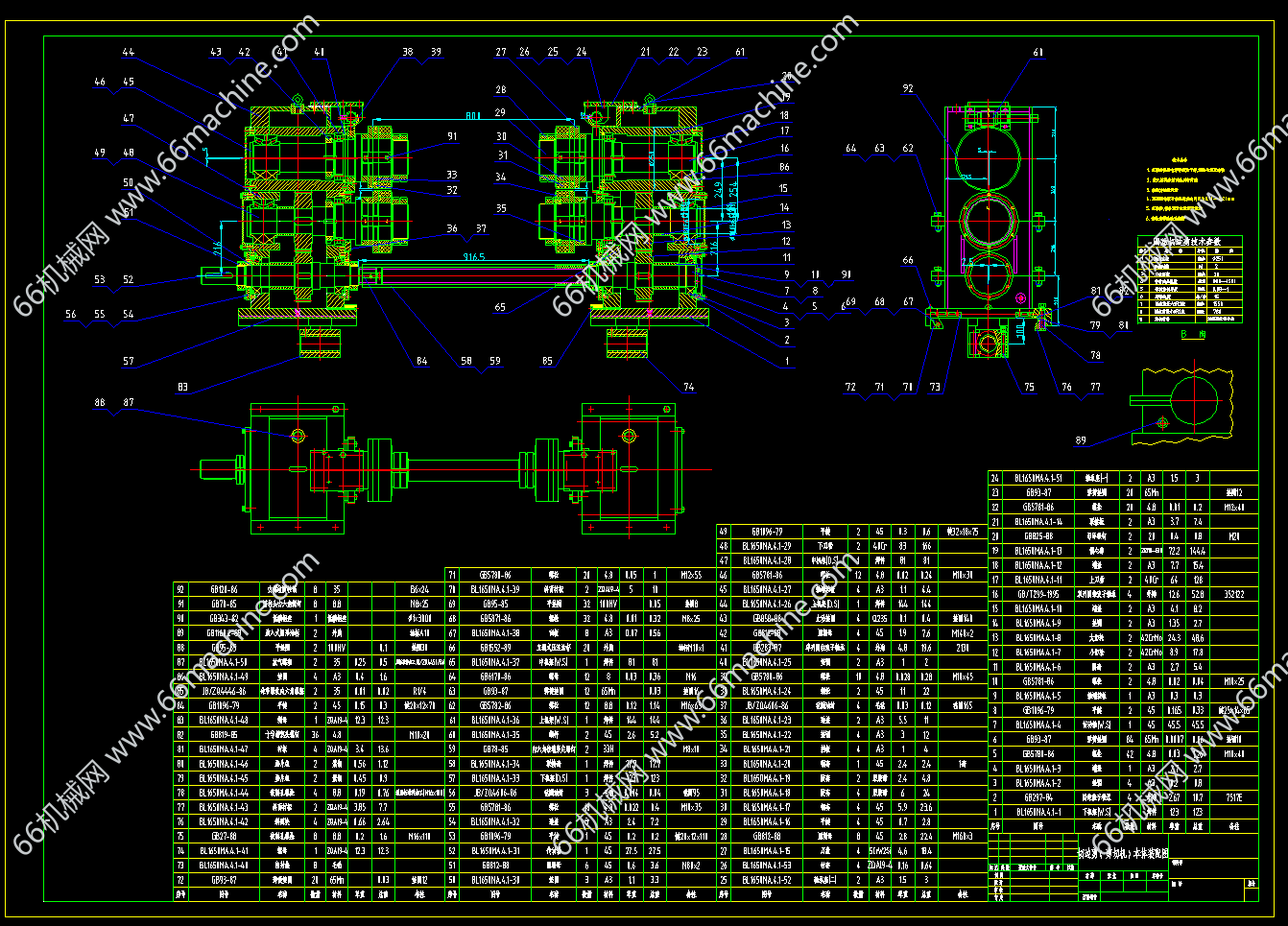

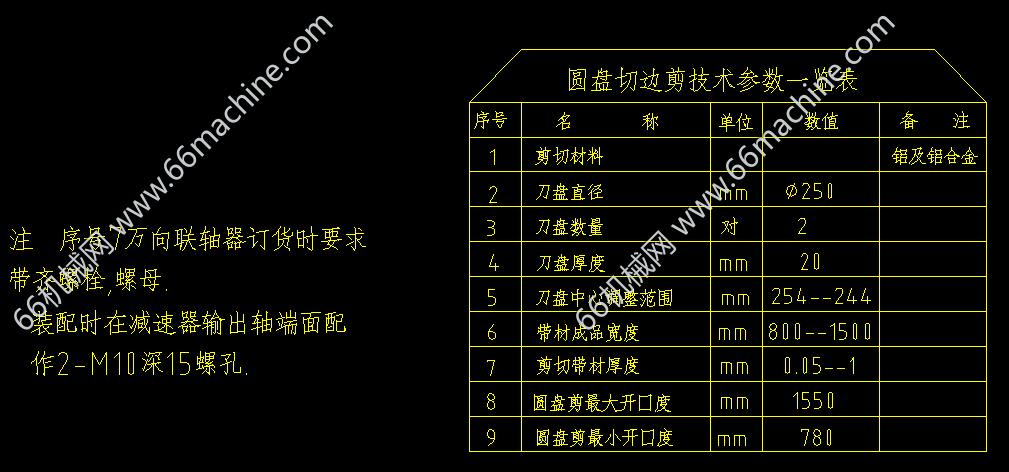

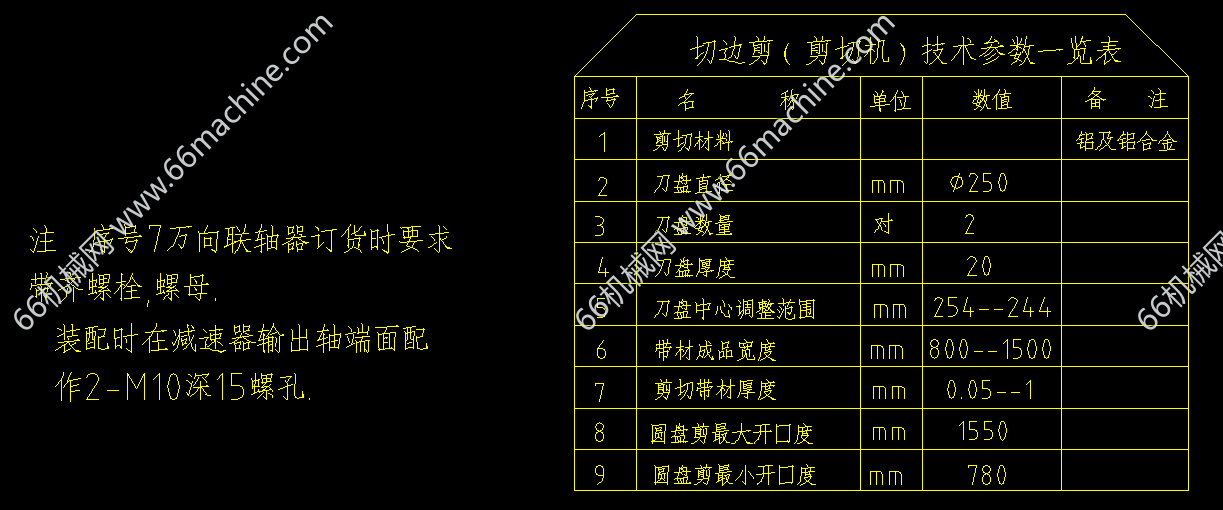

【企业生产详图，可做参照，使用时可自行编辑，仅供参考！】本图纸为切边剪（剪切机）全套生产详图（69张），切边剪（剪切机）主要用于圆盘剪切，主要由底座左右卡紧合(转盘)和左右机架组成，左右机架分别固定左右卡紧台上，机架安装在卡紧台(转盘)上并可在液压马达的驱动下旋转180°，左右卡紧台靠液压缸由电液比例阀调整打开或关闭，当圆盘剪开口度调整好后，卡爪在卡紧油缸作用下卡住底座，回转架位置确定后，定位油缸将夹住底座上的滑动横轨，使其固定不断。两根剪轴平行安装在机架内，悬臂端装有剪刃和刀盘，由液压螺母销紧，两根轴分别通过滚动轴承裝在偏心套中，下轴轴向不能窜动，上剪轴可以通过轴向移动，用来调整上下剪刃的侧间隙，两个偏心套端部都装有互相咬合的齿轮，与机架上部蜗轮蜗杆相连，控制上剪轴上下移动来调整上下剪刃的重合度。剪切过程：在剪切时，切边剪以相等于带钢的运动速度做圆周运动，带钢剪切过程是上下剪刃的刃口距离随着刀盘的不断转动而逐渐减小，中间的带钢被剪刃的不断切入使带钢发生变形，经过弹性变形，塑性变形和断裂三个阶段而最终被完全切断的过程。图纸包含总装图、总成图及各零部件详图，图纸标注清晰、完整，都配有技术要求等说明，为专业人员设计，水平很高，可供大家探讨学习！（设计图纸，可做参照，使用时可自行编辑，仅供参考！）
