立式管式电捕焦油器
发布时间：2026-07-07
-
-
-
-
-
-
图纸描述

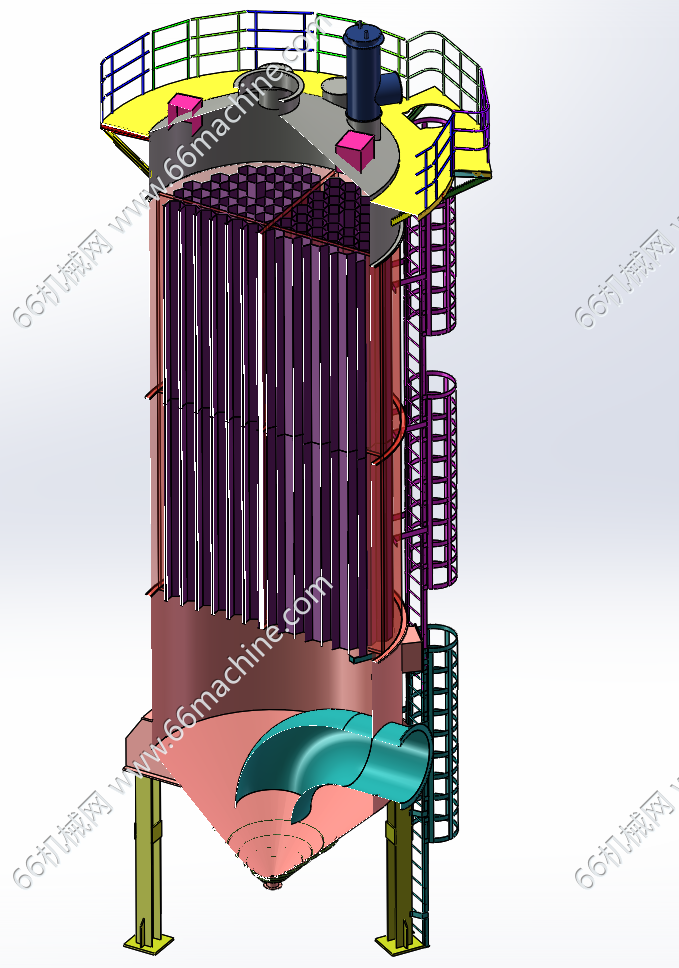

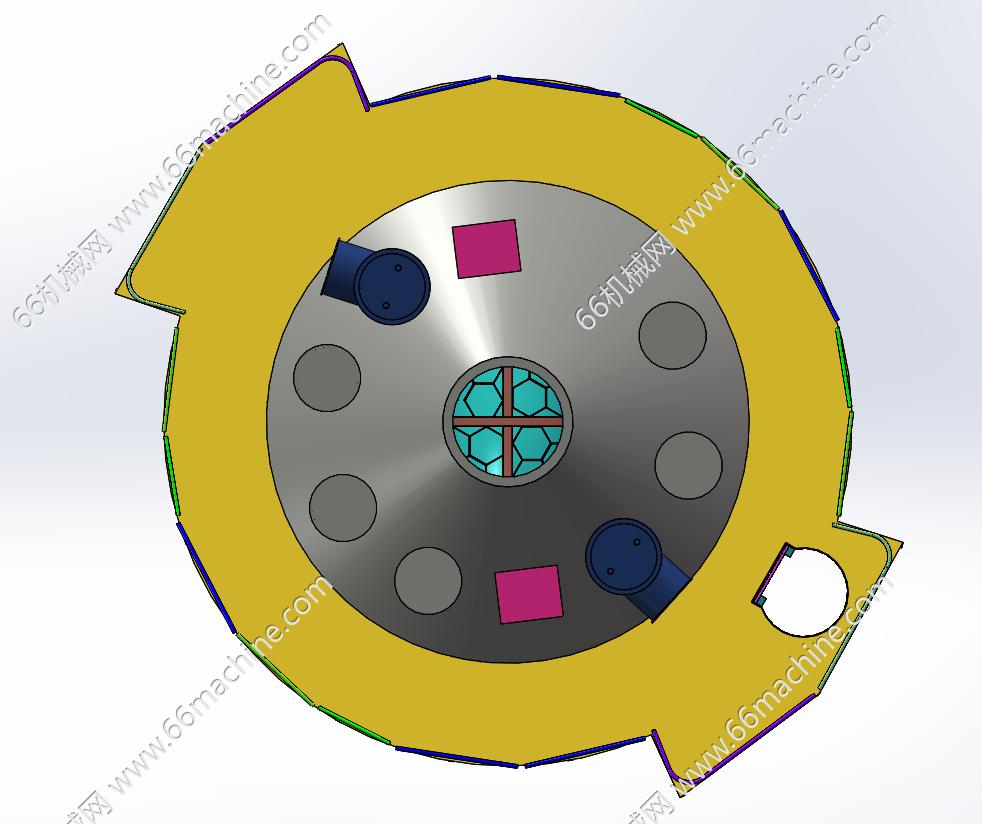

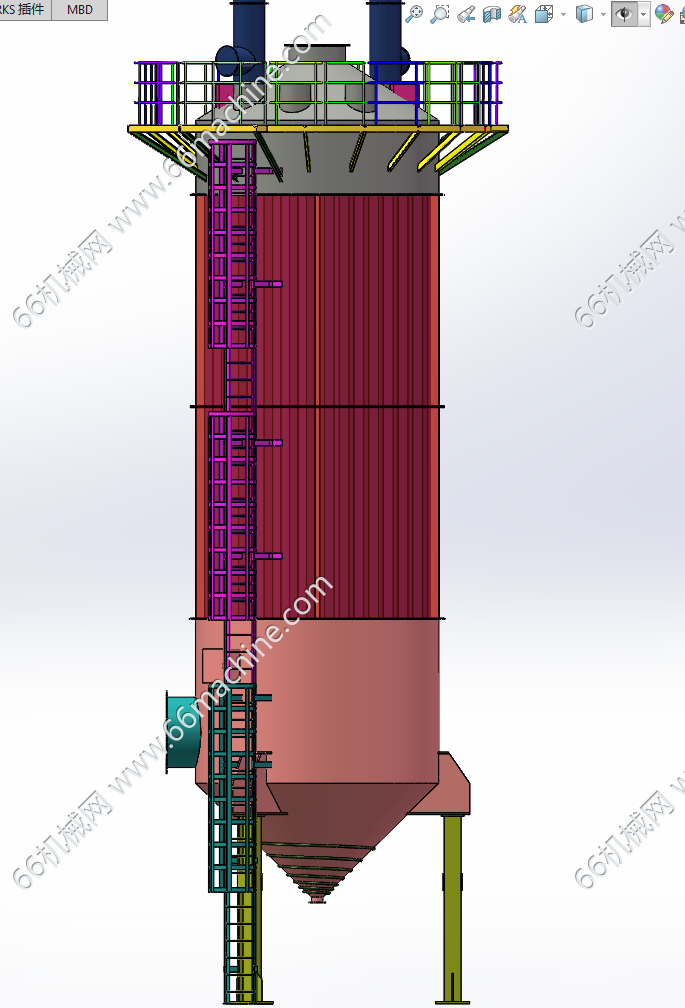

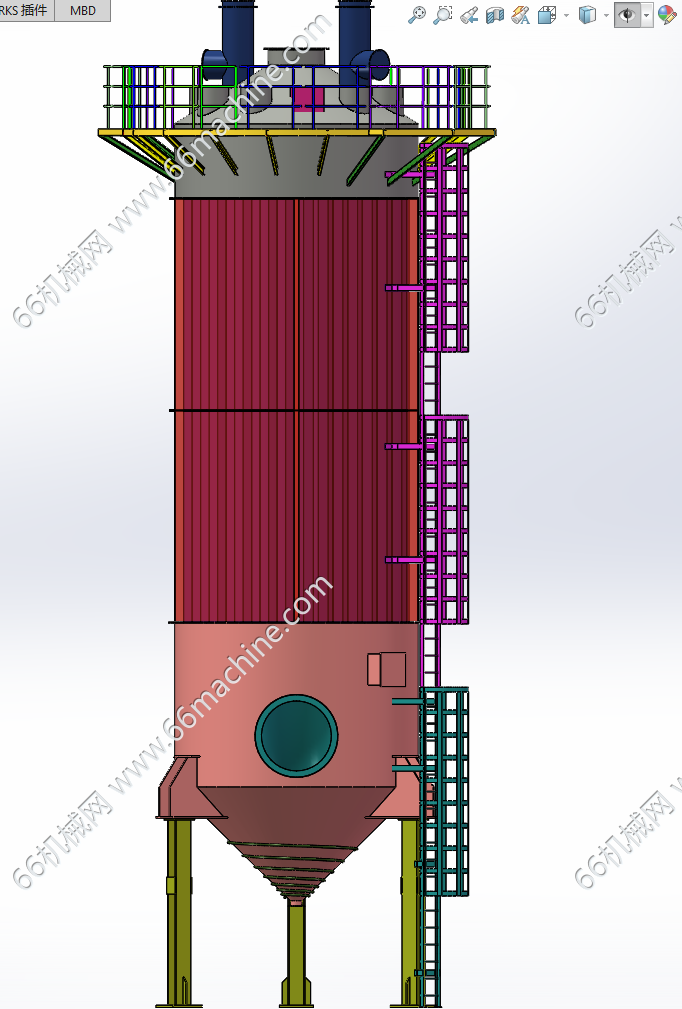

本模型为立式管式电捕焦油器，由底部支撑立柱、集油锥斗、中部管式电场筒体、带护栏检修塔顶构成，侧面开设煤气进气口，塔顶布置高压绝缘套管与净气出口，依靠管内高压电场电离煤气捕捉焦油雾滴，焦油沿管壁自流至底部收集，配套顶部喷淋系统清理管壁黏附油污，主要用于焦化、生物质气化等可燃煤气净化，可高效脱除焦油与细微炭黑颗粒，自带检修平台便于高压电极日常维护，分段筒体结构便于分段制造与现场安装。
