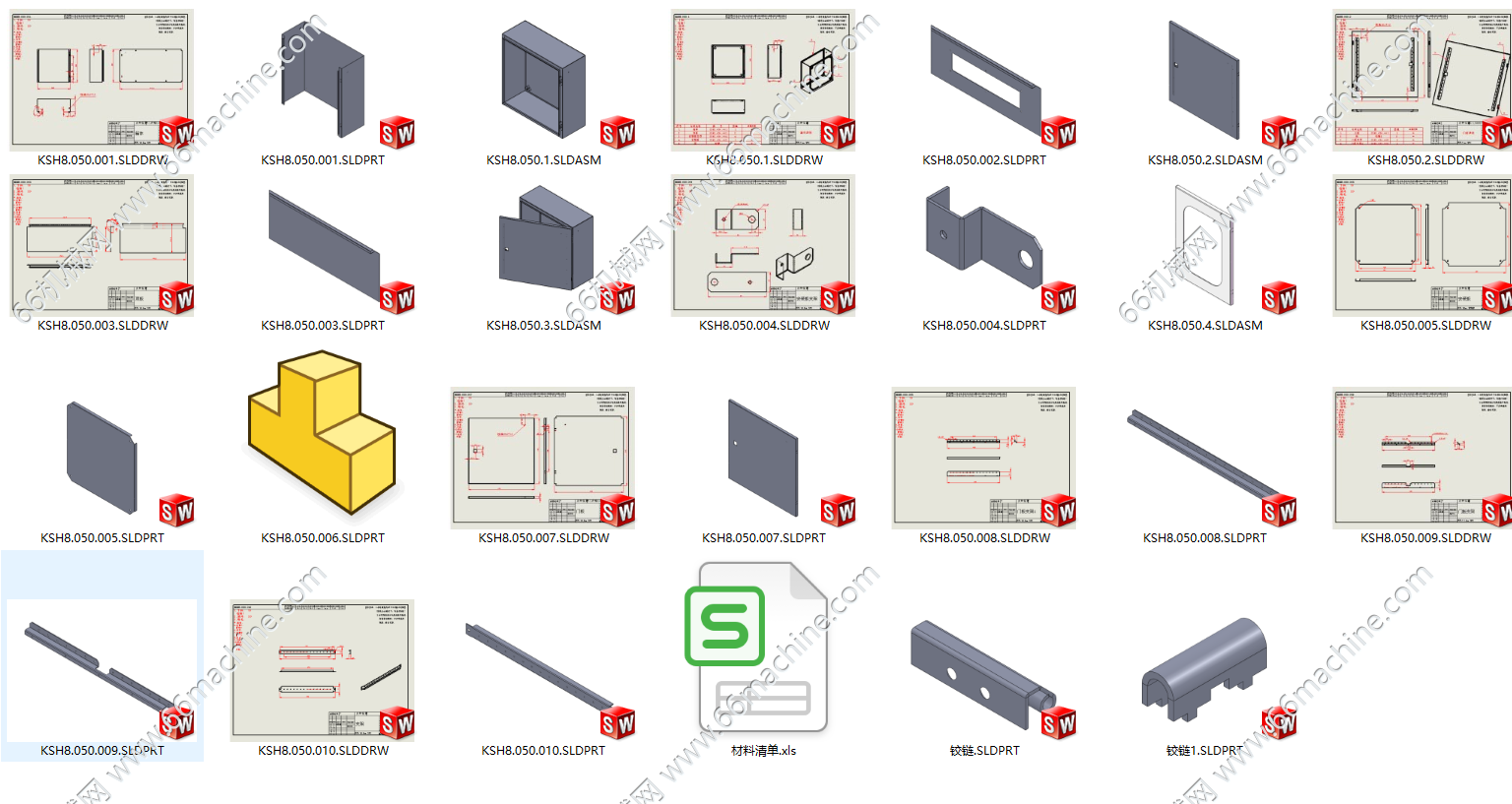

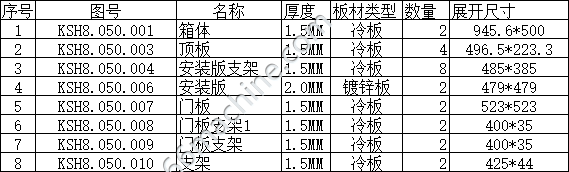

某企业配电柜（电控箱）3D+工程图+BOM表
发布时间：2026-07-14
-
-
-
-
-
-
图纸描述

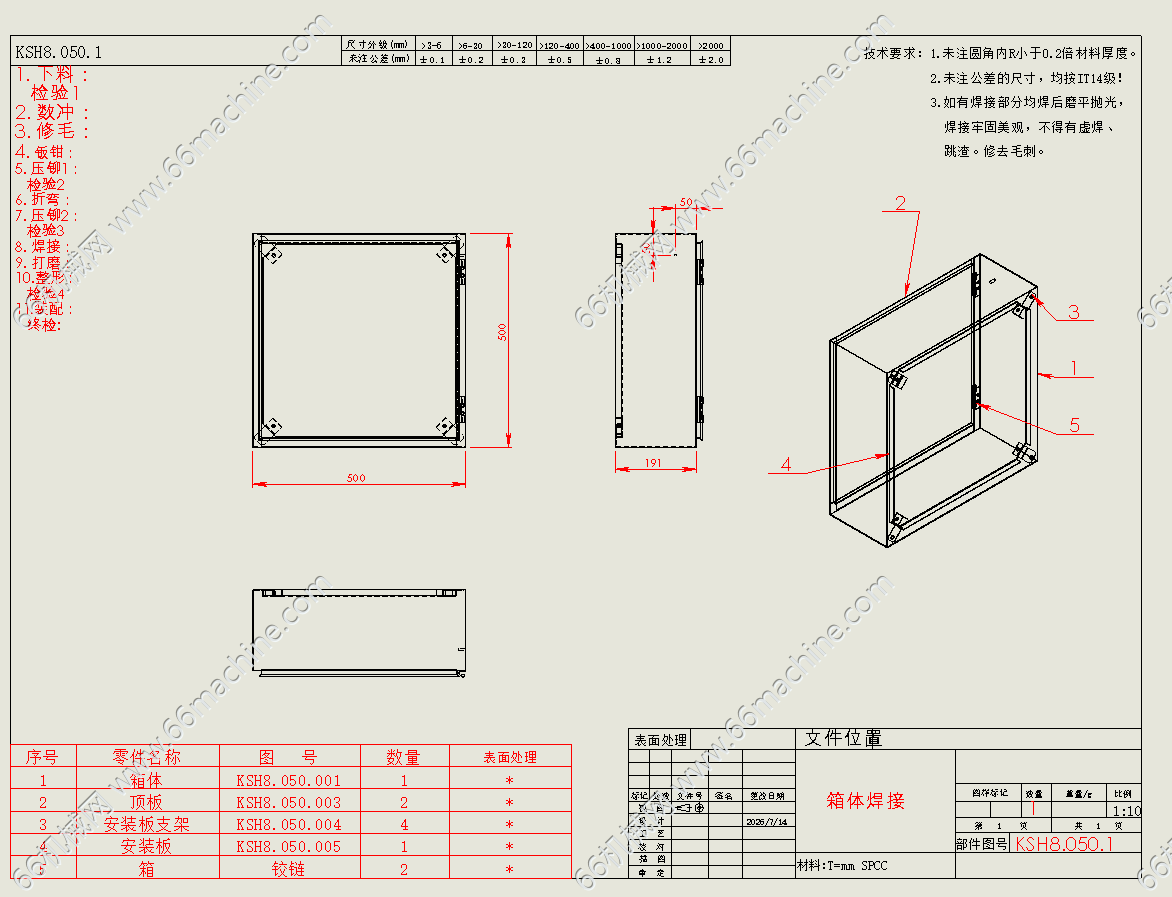

该箱体为某企业室内通用壁挂单门配电柜（电控箱），尺寸500X500X210mm，采用冷轧钢板一体折弯成型，方正极简外观无户外防雨散热结构，平开检修门预留门锁安装位，内部带分层安装托板，作为基础毛坯壳体可按需开孔加装操作元件，主要配套室内自动化单机、小型低压配电与弱电信号中转设备，具备安装紧凑、加工改型灵活、防尘防误触的特点。
