发动机缸体人工刀模精修线
发布时间：2025-10-27
-
-
-
-
-
-
-
-
图纸描述

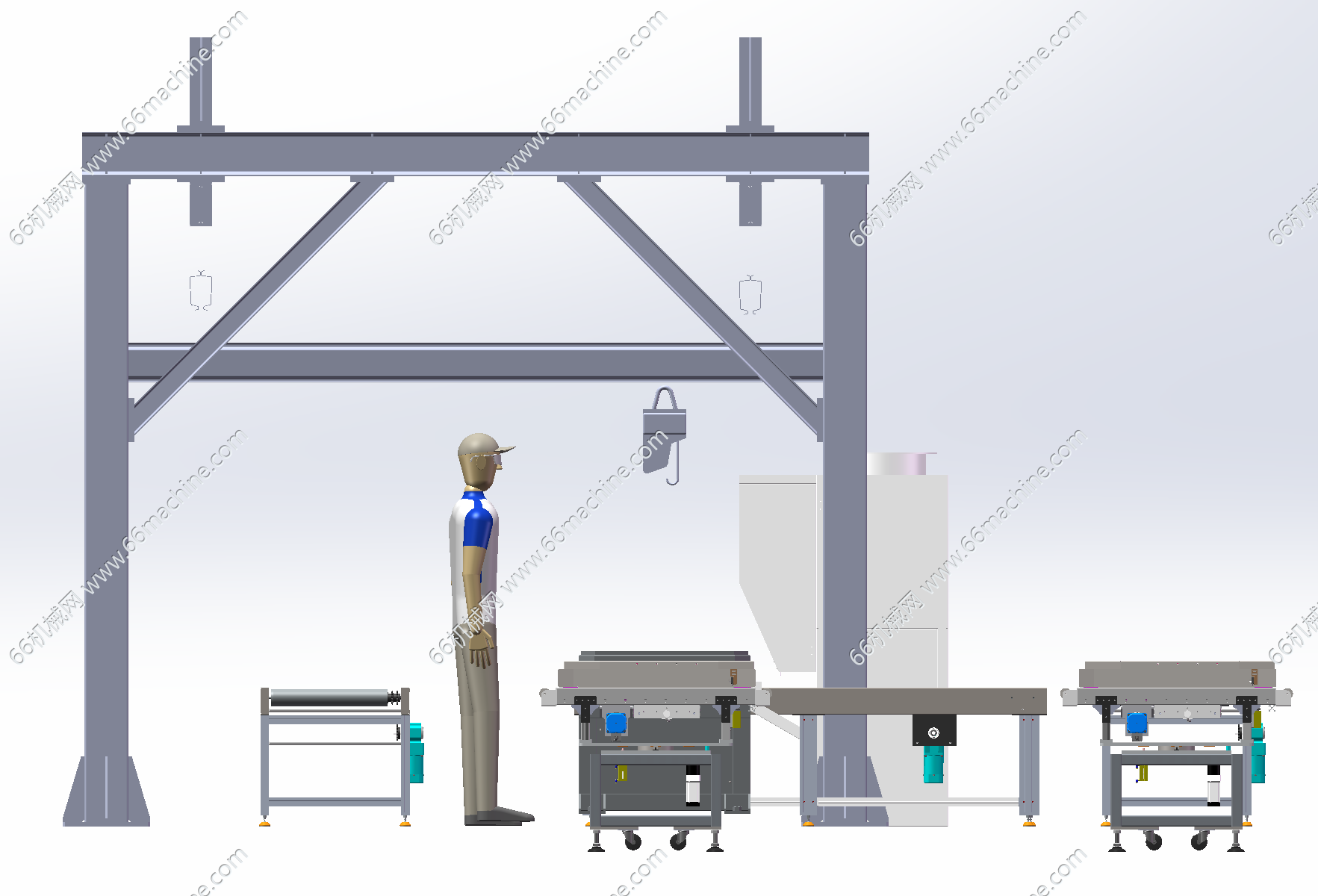

1、人工修补工位结构图如上图所示，图片仅供参考，具体以实际为准；

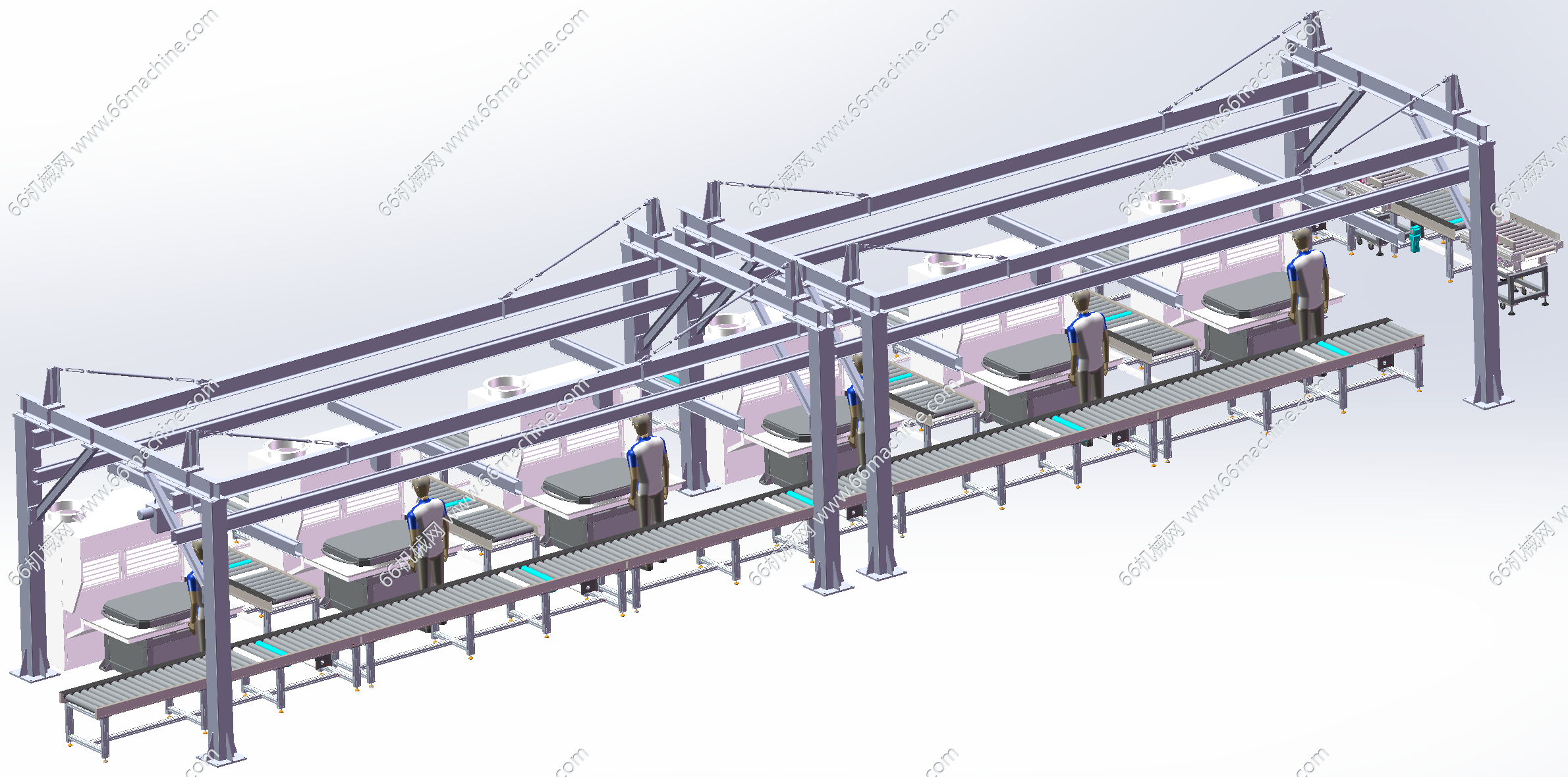

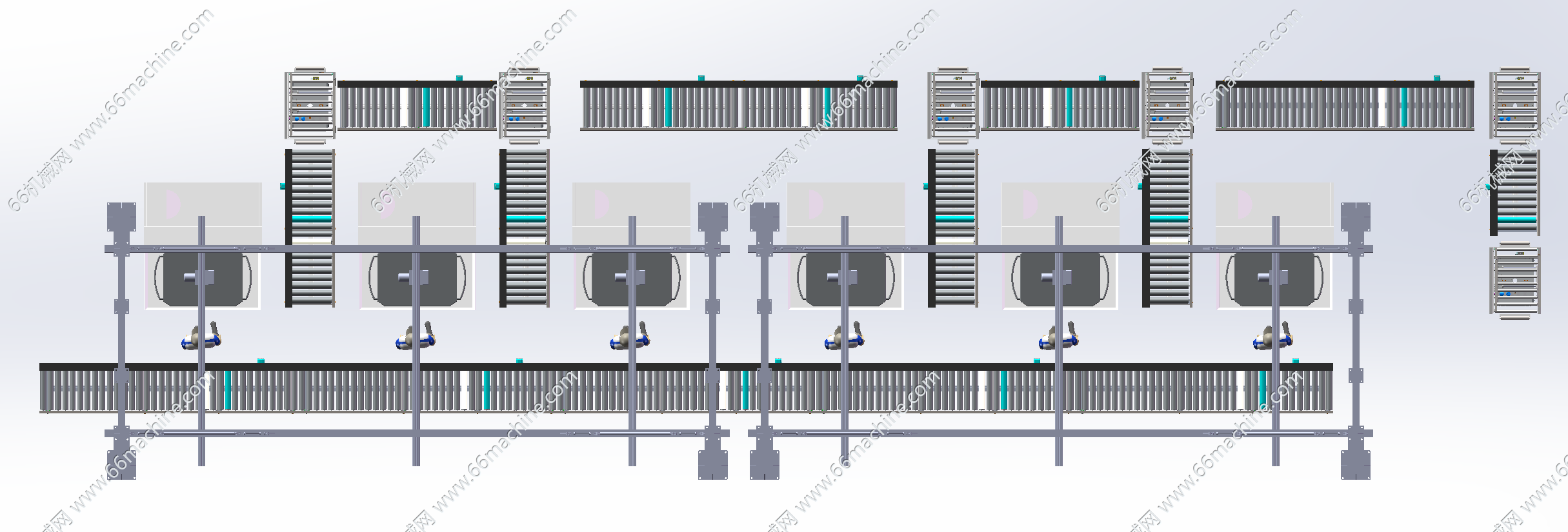

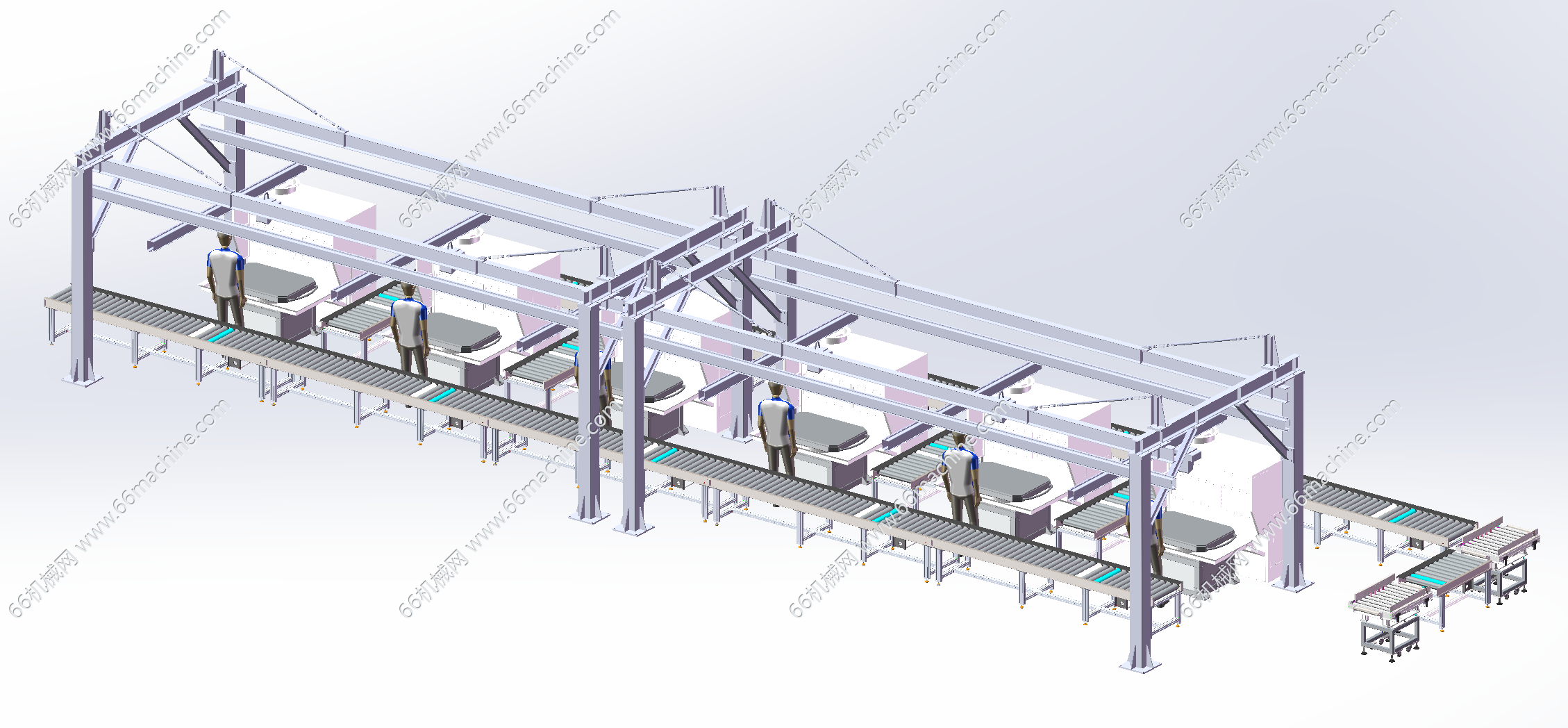

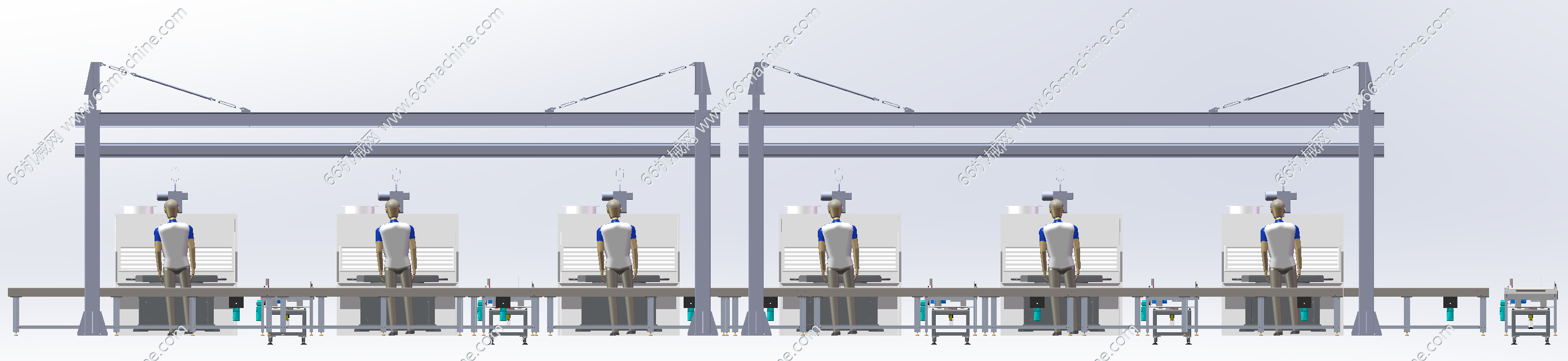

2、设计有6个人工修补工位；

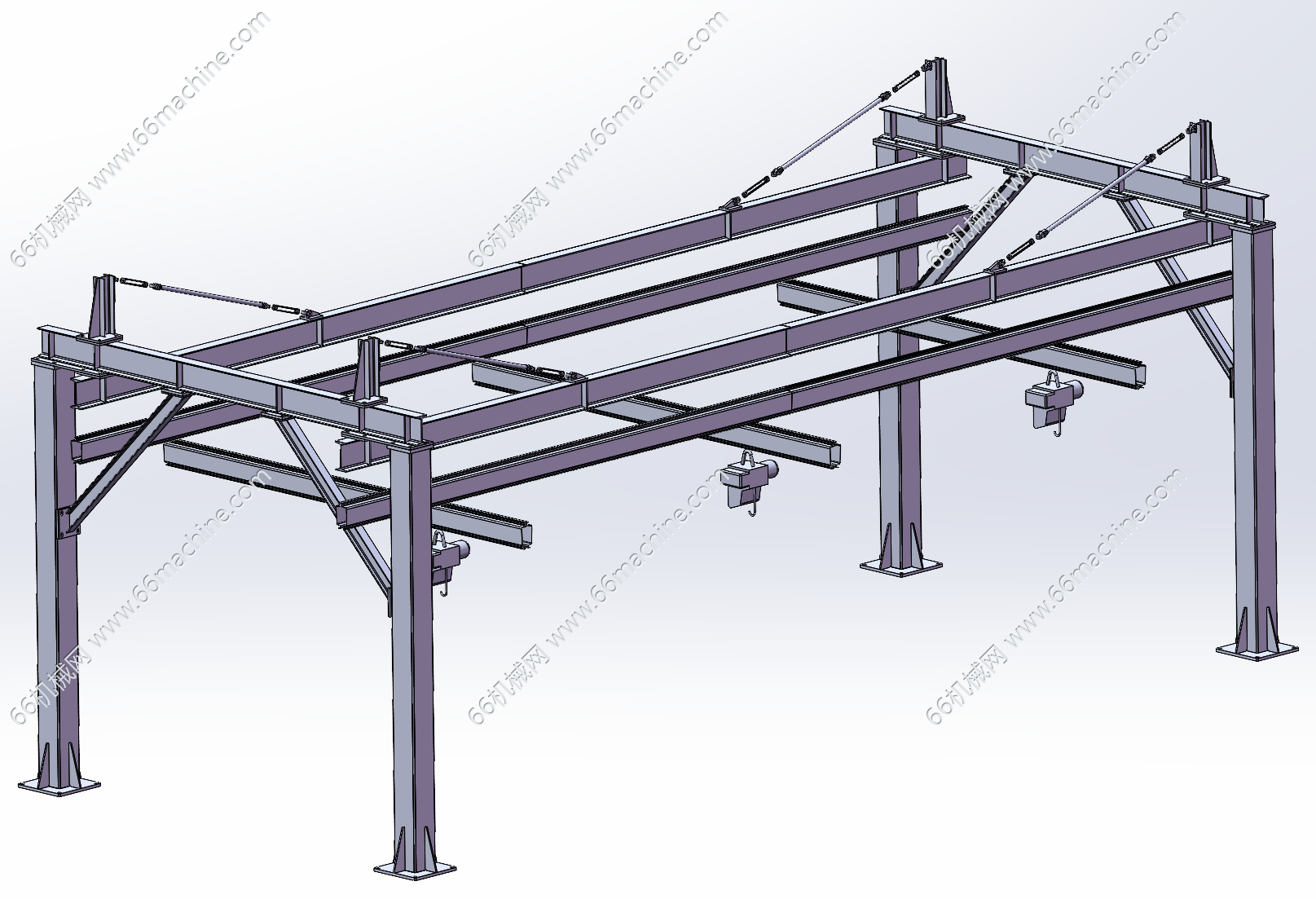

3、缸体通过KBK轨道由人工从辊道线上吊取放置到人工修补旋转台上；
4、流程：
4.1、缸体从辊道线上输送至人工修补工位，人工采用KBK轨道将产品吊到人工修补旋转台上；

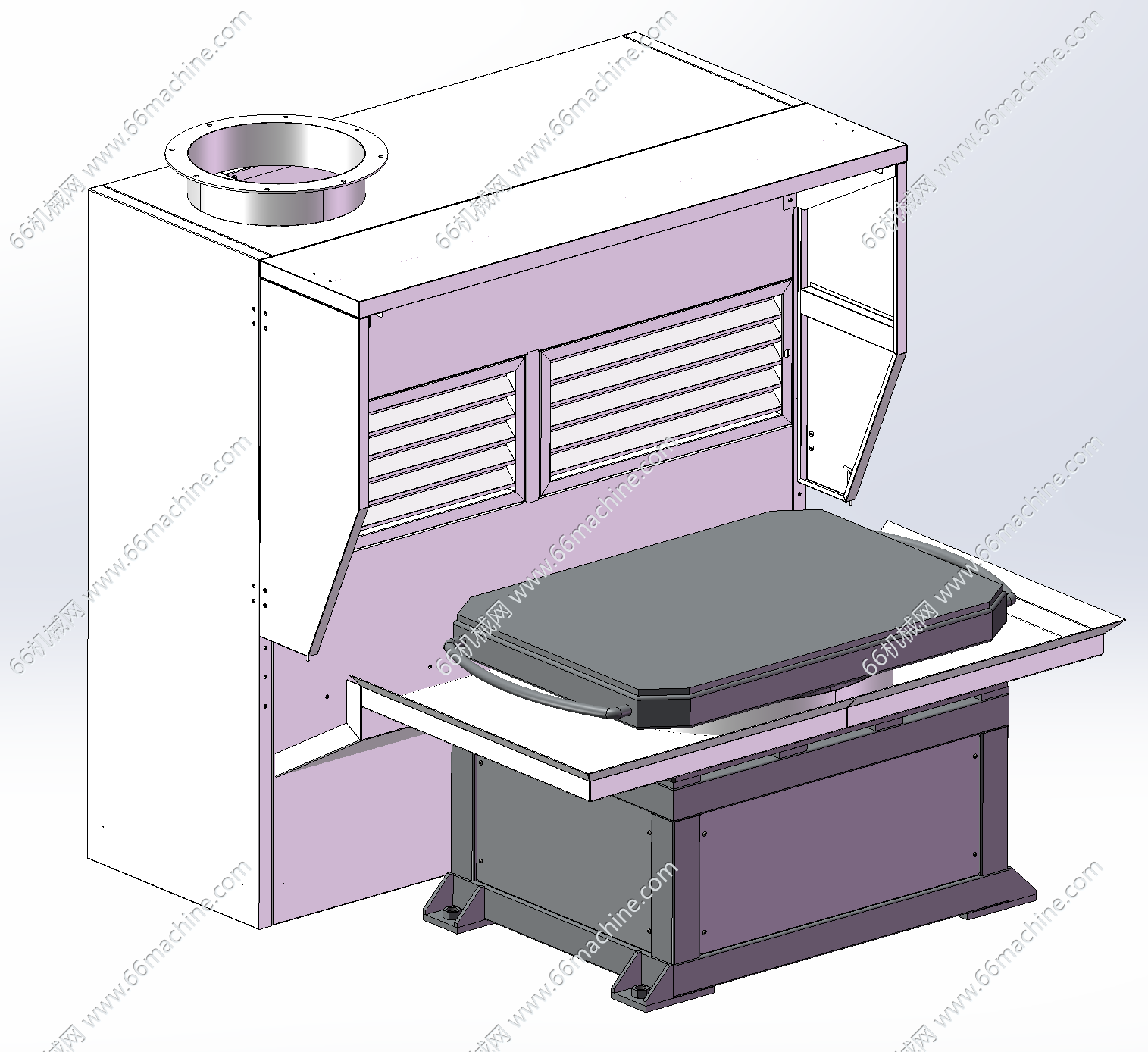

4.2、人工开始补磨缸体，在补磨过程中，人工可以通过控制旋转台旋转角度（原则上每次旋转90°）；
4.3、打磨完毕后，人工将修模后的产品通过KBK轨道吊装到下料辊道线上，下料辊道线将产品输送至下道工序；
4.4、其他五人的动作流程如上一致。
