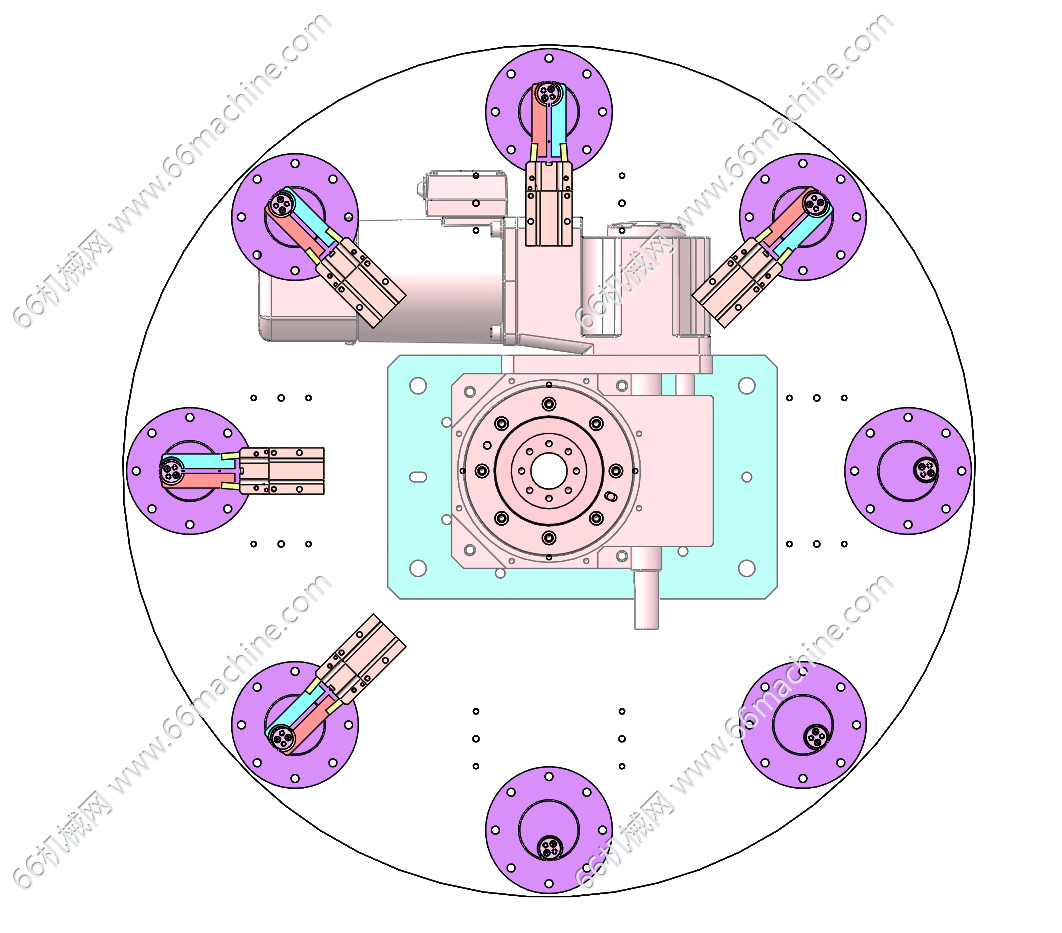

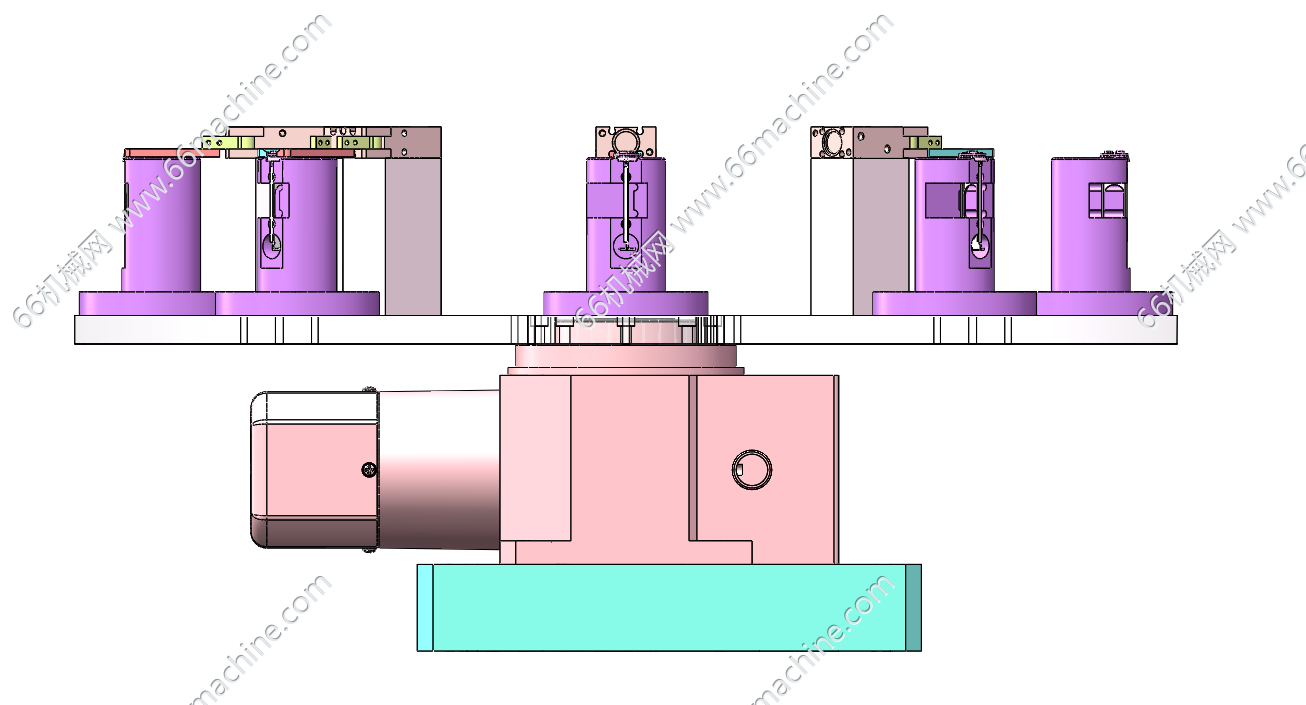

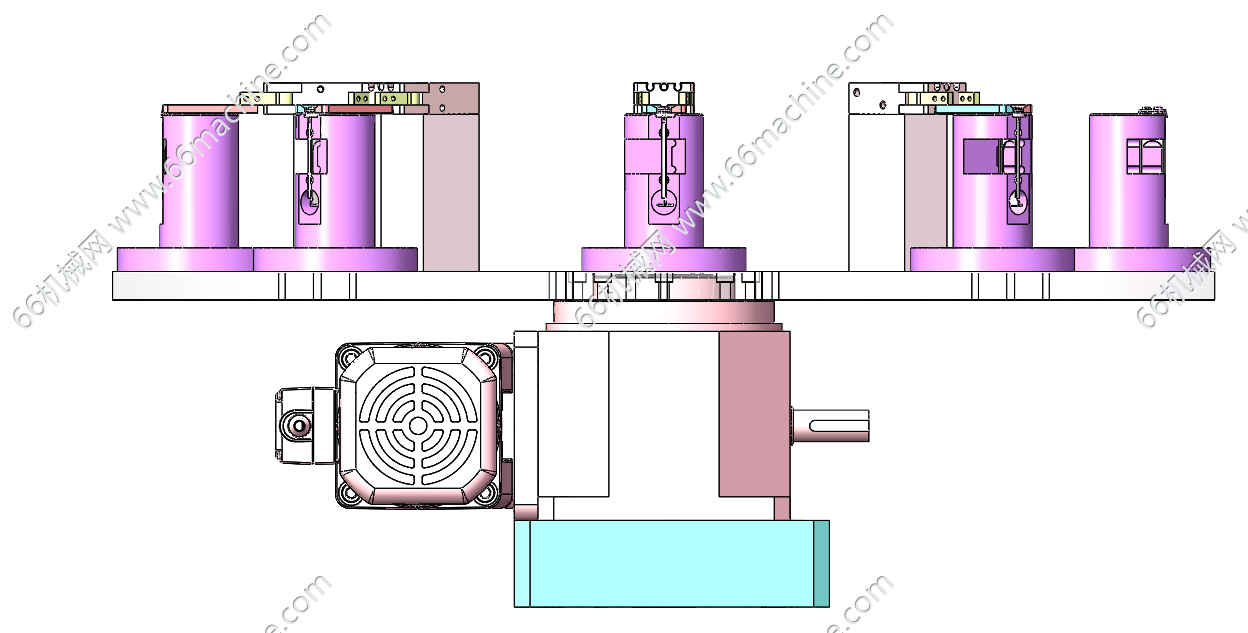

8工位凸轮分割器（转盘机构）

发布时间：2026-02-26
图纸描述

本机构为8工位凸轮分割器（转盘机构），凸轮分割器通过内部的凸轮滚子结构，能将连续的输入运动转化为精准的间歇式分度输出，确保每个工位都能停在精确的角度位置。

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 185 份
    图纸参数

    图纸ID: 315092070400399679

    图纸格式：SLDPRT、SLDASM、sldprt

    图纸版本：Solidworks2018

    文件大小：16.99MB

    所需积分：5机械币

    可否编辑： 可进行编辑，不包含参数

    关注人数：0人
