重型主轴旋转变位机设计图（10张）
发布时间：2026-08-29
-
-
-
-
-
-
-
图纸描述

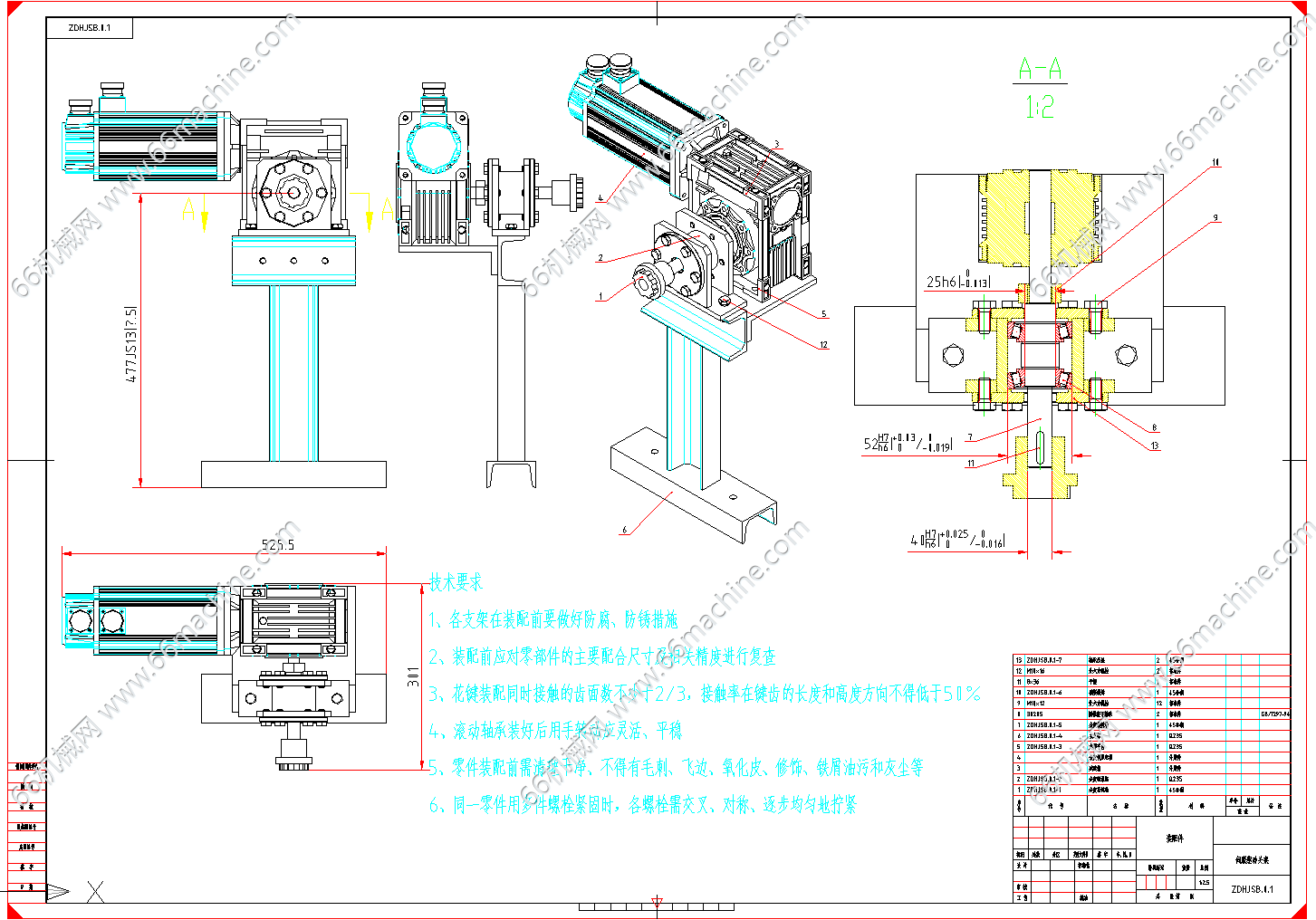

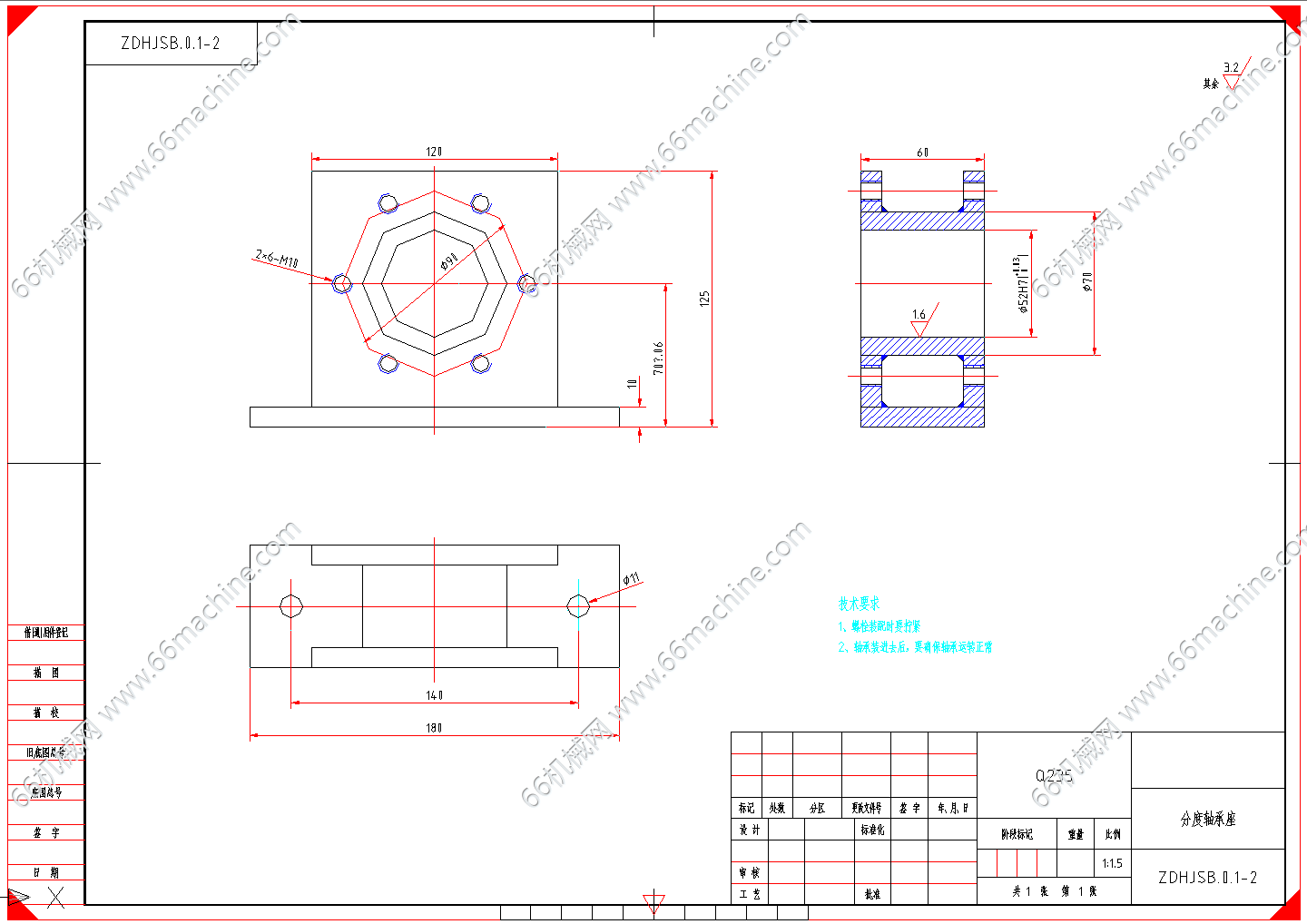

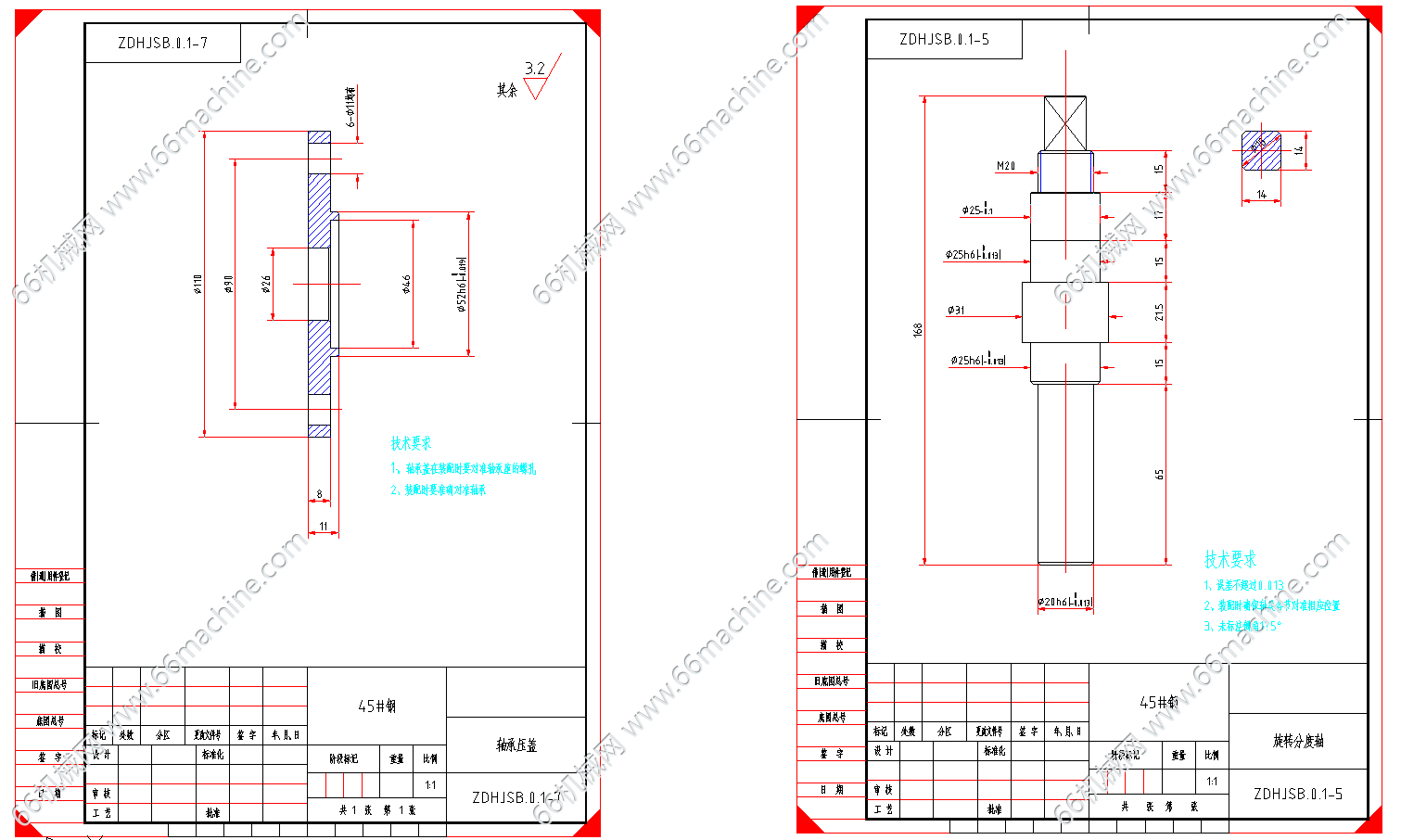

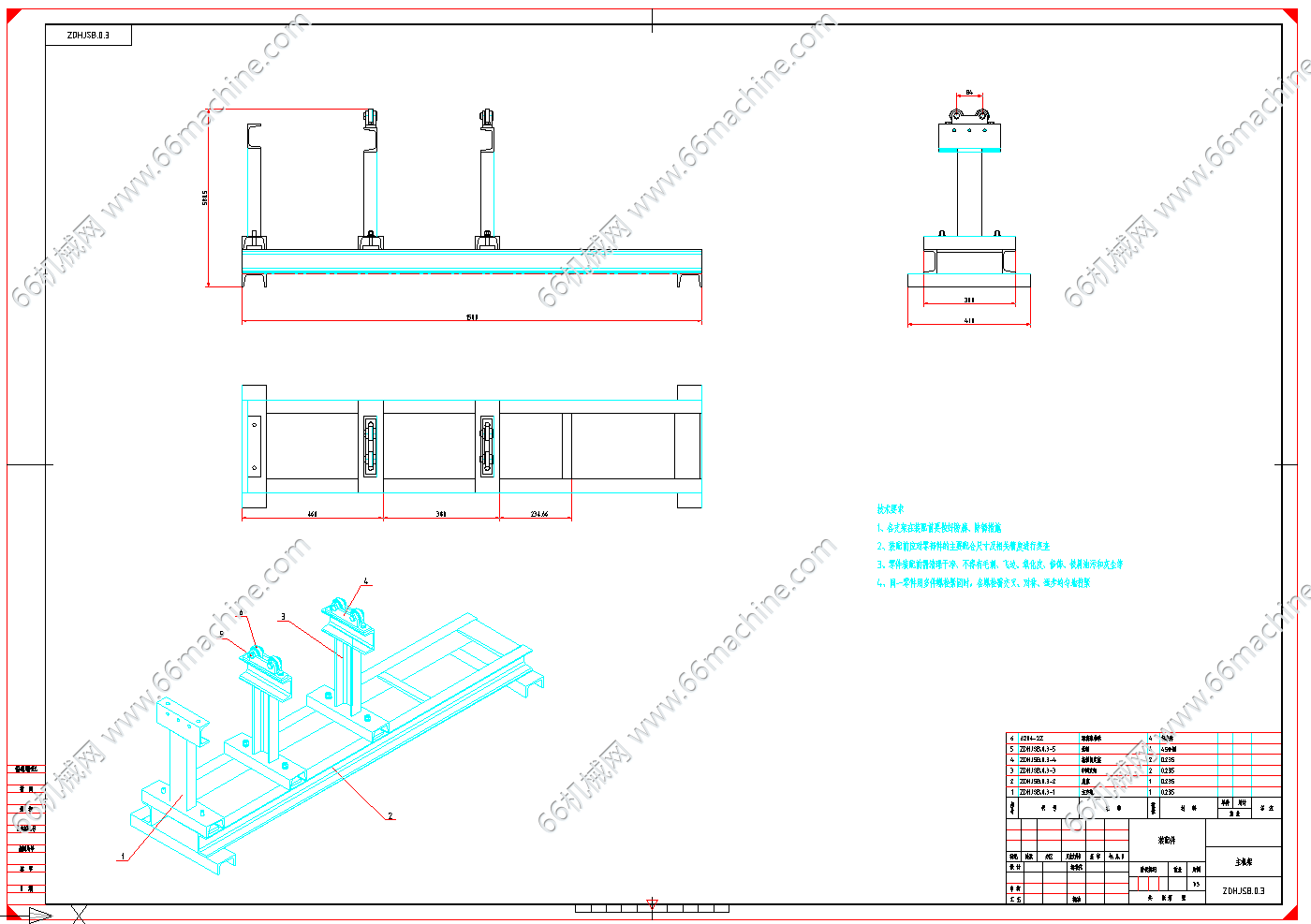

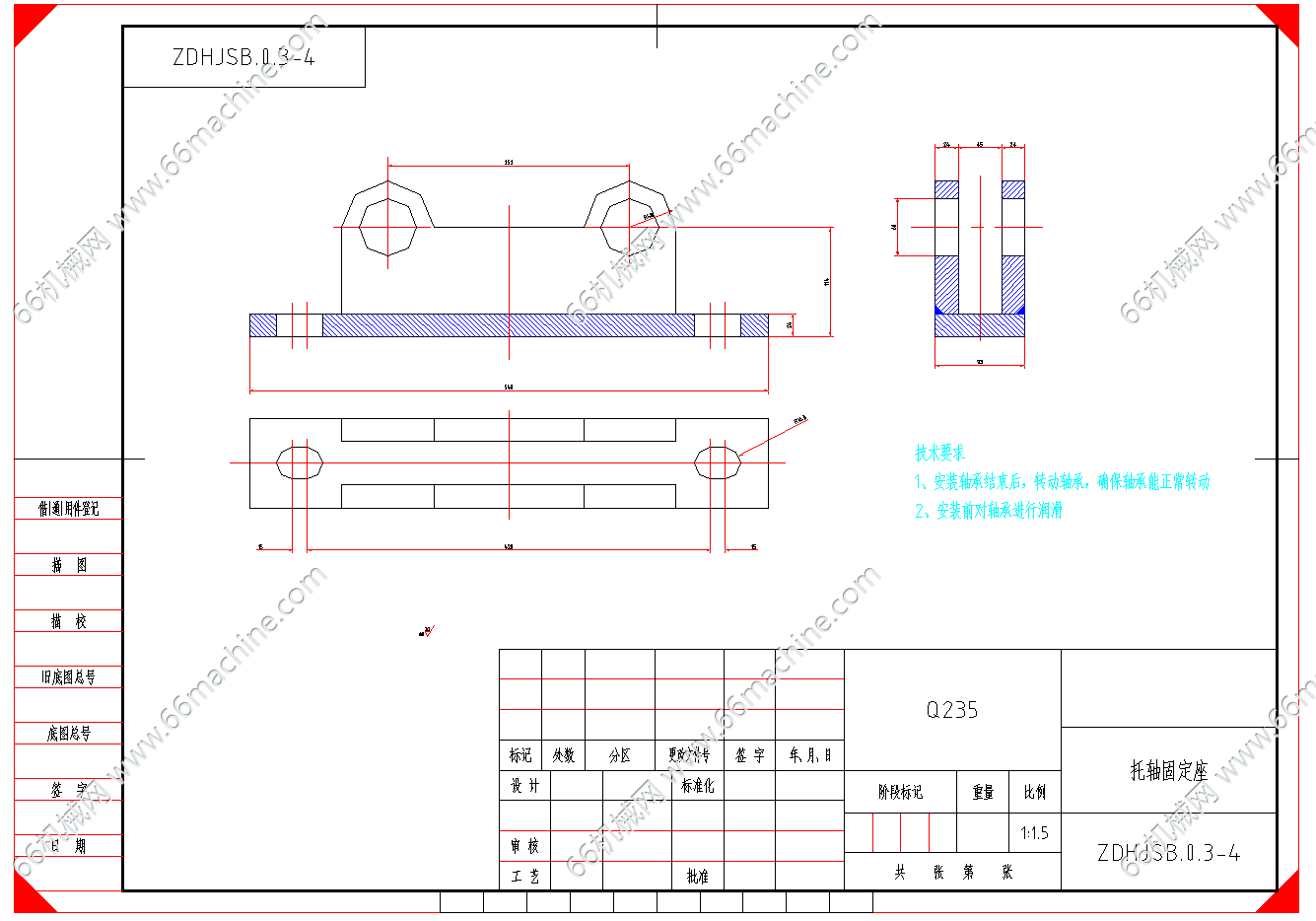

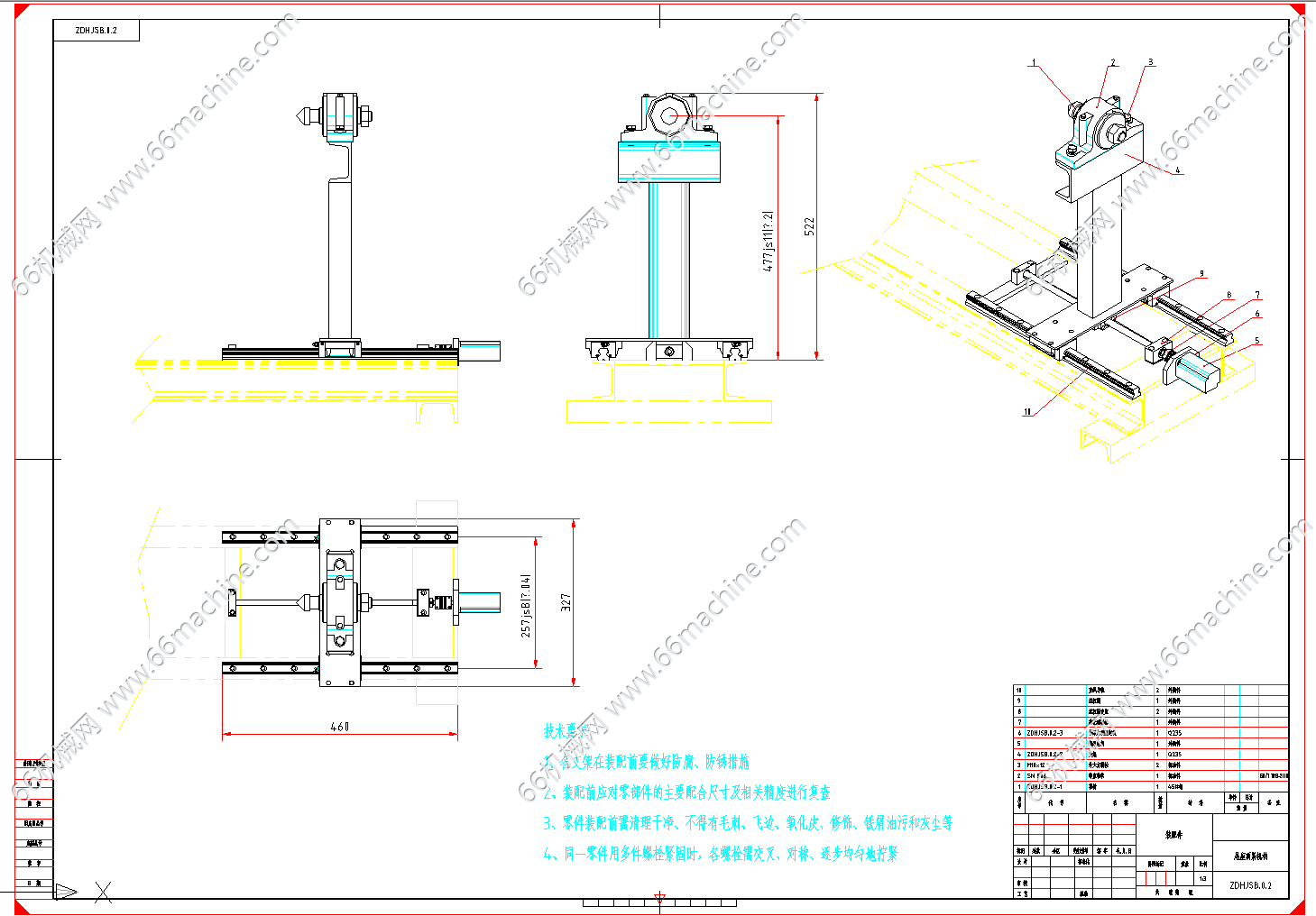

本套图纸为重型主轴旋转变位机，属于头尾架式回转变位装备，由伺服驱动头架、重型主轴、多组中间支撑座、尾座顶紧机构以及焊接底座组成，外形尺寸 1693mm×715mm×400mm；依靠伺服‑减速机驱动主轴实现360°回转，多支点支撑抑制长轴挠曲变形，适用于重型主轴焊接、裂纹检测作业。本图纸包含总图及其零件图共10张，欢迎参考！
